关于Bluno蓝牙数据走向解析续
2014-12-011.3万
AI 快速预览详细
本文详细解析了Bluno模块在无线透传和下载过程中的数据流向。主从机之间通过BLE传输数据，数据源包括USB和UART端口。在无线透传模式下，master的TM数据直接传给slave的uart，而slave的TS数据则传给master的uart。在无线下载模式下，master的USB端口被打开，slave的TS数据会传给master的USB端口，而不是master的uart。此外，文章还介绍了如何通过AT指令使两个USB端口都能显示数据。
|

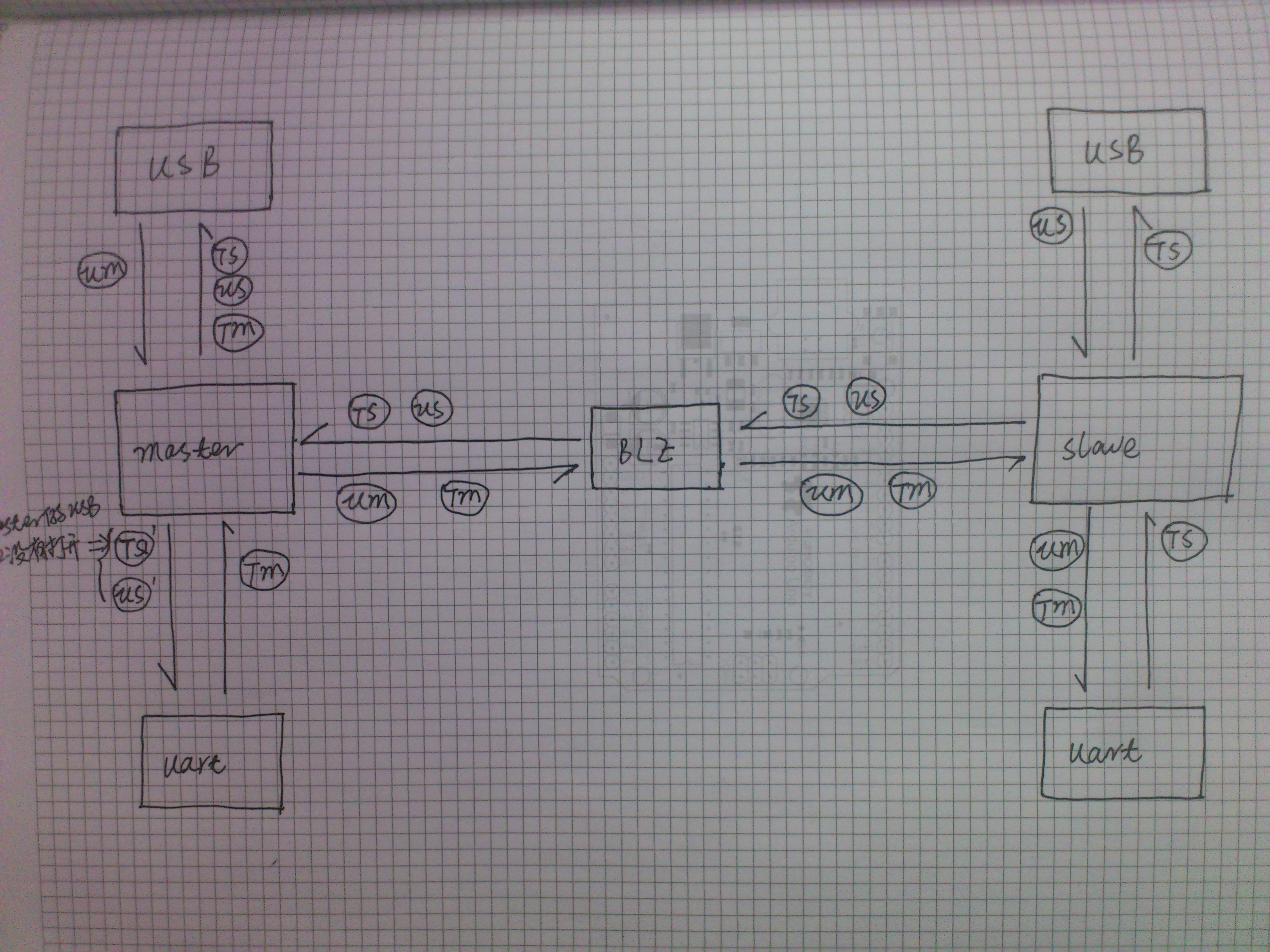

如图所示(图中是两个bluno模块在默认设置下连接过后的数据走向)，master、slave分别代表bluno的主机和从机，而图中左右两边的USB框和uart框分别代表master和slave的usb和uart，主从之间通过无线BLE传输数据，框与框之间的箭头方向表示相应的数据流通方向。 注：um表示数据源是从master的USB端发送的，即蓝牙芯片的USB接收到的数据，在实际应用中一般为pc端通过串口调试助手发送给蓝牙的数据 us表示数据源是从slave的USB端发送的，即蓝牙芯片的USB接收到的数据，在实际应用中一般为pc端通过串口调试助手发送给蓝牙的数据 tm表示数据源是从master的uart端发送的，即蓝牙芯片的uart接收到的数据， 在实际应用中一般为外部mcu或uno的串口发送给蓝牙的数据 ts表示数据源是从slave的uart端发送的，即蓝牙芯片的uart接收到的数据， 在实际应用中一般为外部mcu或uno的串口发送给蓝牙的数据 工作工程简述： 1、无线透传：当主从机建立连接过后，就可以透传了，即单纯的数据无线透传，这时master的USB串口没有被pc端打开（即没有用串口助手打开master的USB断口），slave的数据TS会通过BLE被master所接收，然后传给master的uart（即外部mcu或者uno的uart接收端），而master的数据TM通过BLE被slave所接收，然后传给slave的uart（即外部mcu或者uno的uart接收端），这个值得注意的是，master的TM是直接传给slave的uart的，它不受slave的USB断口是否被打开的限制，这和slave的TS传给master的uart不同。 2、无线下载：先说下无线下载的过程，无线下载是pc端打开master的USB，pc端通过master的USB将数据传给slave，然后slave直接传给slave的uart进行下载的工程。 那么这里和前面1的不同是，下载的时候master的USB被打开，其他的不变。前面说过，master的USB被打开与否直接影响slave的TS数据的走向，这里TS走的是master的USB端，然后传给PC端，而没有将TS传给master的uart。而这时master的uart数据TM仍然可以通过BLE传给slave的uart，因此，我们在进行无线下载的时候，必须保证master端的uno的uart没有串口数据发送（或者直接先给master的uno下一个blink程序），否下载出错！！！ 3、串口调试：很多小盆友说打开两个串口助手，slave的USB 发送数据，master的USB串口调试助手能够收到，但是master的USB发送数据，slave的USB串口助手却接受不到。(*^__^*) 嘻嘻，这里就涉及到数据走向的问题老。。。。。。。。。如图所示，master的USB端的数据UM通过BLE发送给slave，这时，slave却没有发送到slave的USB端，而是将数据传给了slave的uart，所以当你用master的USB端的串口调试助手发送数据的时候，slave的USB端串口调试助手却没有接受到数据，而slave模块的TX灯却在闪烁。而slave的USB端串口助手发送数据US,通过BLE 后，master是将数据传给了master的USB端，这时串口助手会接收到数据，而没有将数据传递给master的uart。呵呵，这些明白了吧，有些童鞋说用串口助手调试的时候回事单向的传输。（当然了，如果想让两个USB口都可以显示，只需要一条指令的啦，”AT+USBDEBUG=ON“，你可以用”AT+USBDEBUG=?“指令进行测试，回应的绝对是”OFF“，呵呵，懂了么？一般人儿我不告诉他！！！！！！！！） |
-
图更是看得头痛了.
