🔥轻松烧写Arduino Bootloader：USBasp终极玩法🚀

注：本文由YouYou原创，转载需注明出处！

在帖子“使用USBasp给arduino烧写bootloader”中，讲解的烧写bootloader方法，可能对于新手来说，稍微有点复杂。而且，可能会导致设错熔丝位把芯片锁死。于是，难道就不能像USBtinyISP那样方便吗？我可以肯定的告诉你，完全OK的。下面就向大家介绍这终极玩法！本教程相对于“使用USBasp给arduino烧写bootloader”会有所简略，因此有不太明白的地方，可以先看看那个帖子，熟悉下整个流程。首先说明下Arduino IDE里面其实是支持USBasp的，只不过我们买到的USBasp的固件不支持，因此，我们需要更新USBasp的固件，过程稍微有点复杂。但复杂过后，你会发现，实在太好用了，便宜又方便。
废话不多说，开工！我们首先把教程所用到的附件，全部下载，并预先解压好，方便以后的操作。
如果你的USBasp有壳子，那么需要先拆开它，如果没有壳子，直接上！我们需要找到跳线的地方（短路后，给USBasp升级固件）。我手上有两个USBasp，正如那个帖子所述的，一个是带有彩壳的，一个是没有壳子的。

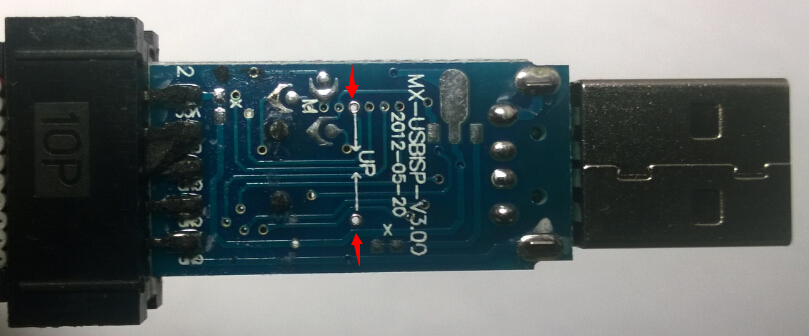

彩壳的拆开后的样子，如下图：
使用USBasp给arduino烧写bootloader之终极玩法图1

在背面，我们需要短接图中两个红色箭头所指的过孔，我用的是尖头镊子，当然，用导线也是可以的，但要保证可靠短路。

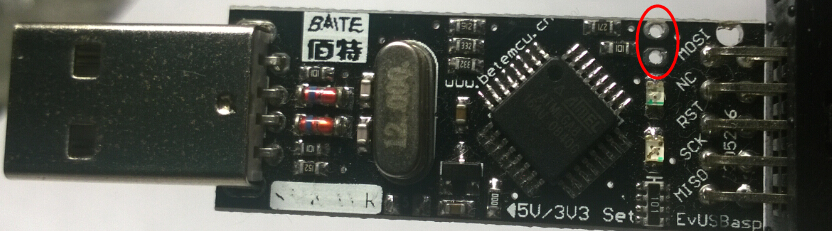

没有彩壳的，我们可以看到有两个焊盘，如下图中红色圈圈所示，我们需要短接的就是那两个。我用的还是尖头镊子，你呢？
使用USBasp给arduino烧写bootloader之终极玩法图2

接下来，我们需要两个USBasp，一个是作为编程器，一个是作为目标（更新芯片上的程序，进行固件升级）。将两个USBasp进行对连，也就是他们ISP的接口：一个的1号脚接另一个的1号脚，一个的2号脚接另一个的2号脚，一一对应，以此类推。当然，你购买编程器的时候，应该会附送一个10p的排线，用那个直接连接即可，如果没有，那就只能用十根杜邦线了。连接完毕后，然后再短路刚才图示的地方（我用的是镊子），接着插到电脑的USB口上。

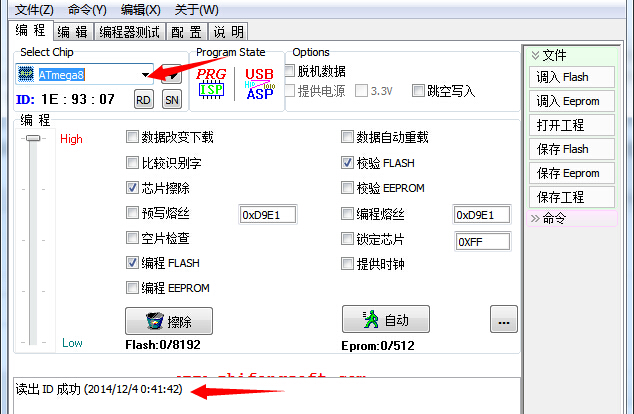

我们用的还是原先的progisp软件，打开软件界面，在器件一栏，选择ATmega8(绝大多数情况，编程器所用的芯片是ATmega8，除非你人品爆发了)。接下来，请保持可靠短路，直到固件更新完毕。我们可以读一下器件序号，如果提示读出ID成功，如下图所示，那你的接线是妥的，我们可以继续了。
使用USBasp给arduino烧写bootloader之终极玩法图3

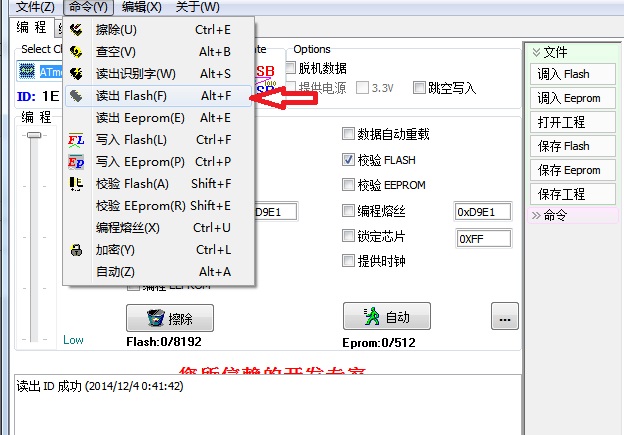

在更新固件之前，我建议你备份下当前的固件，以防万一。也就是读出芯片中的内容，然后保存。做法是：点击progisp软件菜单栏中的“命令”选择，选中下拉菜单中的“读出flash”，如下图所示，稍等片刻，就能读完。然后点击菜单栏中的“文件”，出现下拉菜单后，点击“保存flash”即可，默认是以bin文件形式保存的。这样备份好固件后，即使升级失败，我们也有“后悔药”。
使用USBasp给arduino烧写bootloader之终极玩法图4

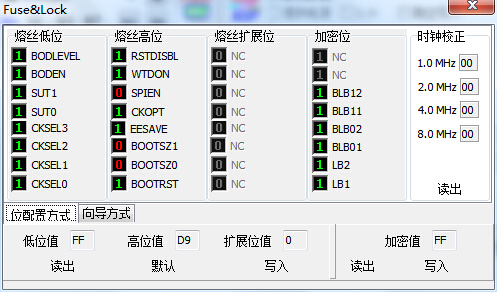

此次操作，是不用修改熔丝位的，因为原先的固件出厂前就修改好熔丝位了。当然，为了以防万一，我把熔丝位读了出来，留图做个备份，熔丝位如下图：
使用USBasp给arduino烧写bootloader之终极玩法图5

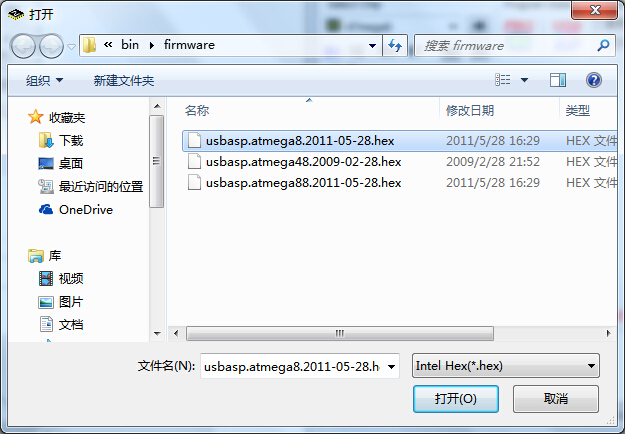

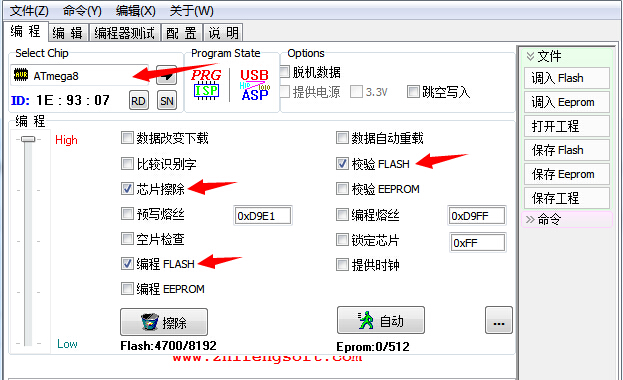

好了，完成了前期工作，真正关键的时刻来了。我们调入附件中的firmware，路径是：usbasp.2011-05-28\usbasp.2011-05-28\bin\firmware\usbasp.atmega8.2011-05-28.hex，然后和以前一样，设置好编程参数：校验flash，芯片擦除和编程flash，其他不要勾选。如下图所示：
使用USBasp给arduino烧写bootloader之终极玩法图6

然后点击“自动”按钮，稍等片刻，USBasp的固件就更新完毕了！怎么样，其实也不难吧。这时，你需要把编程器从USB口拔出，接着你需要解除刚才短路的地方，从此，USBasp固件更新完成了。
当然，用更新完固件的USBasp可以对另一个USBasp更新固件！也就是说PROGISP软件还可以正常使用，你仍可以用这个软件来对其他芯片烧写程序。
如果你只有一个USBasp，别急，可以用Arduino UNO作为ISP编程器，给USBasp更新固件。教程在这里：http://www.rogerclark.net/updati ... p-bought-from-ebay/
固件更新完毕后，把更新完固件的USBasp插入电脑的USB口，然后把电脑上对应的驱动更新到最新版(附件usbasp-windriver.2011-05-28)，最新版本是1.2.4.0。
然后，一劳永逸的时刻到来了！:lol:victory::loveliness:
我们以Arduino UNO为例讲述烧写bootloader的方法。
打开Arduino IDE，选好板子类型为Arduino UNO。
使用USBasp给arduino烧写bootloader之终极玩法图8
