【四轴兴趣小组】四轴小组套件组装指南
2014-12-191.4万
AI 快速预览详细
四轴小组套件组装指南详细介绍了从焊接电调到飞行固件设置的全过程。首先，焊接电调时要特别注意正负极，确保焊接牢固以避免飞行过程中松动导致短路。接着，安装机架、电机，并用扎带捆好电调。然后，使用3M胶将飞控板固定在机架上底板中央，确保方向对齐。最后，连接接收机、飞控、电调，并刷写固件，设置油门行程。通过这些步骤，你可以轻松完成四轴飞行器的组装。
|

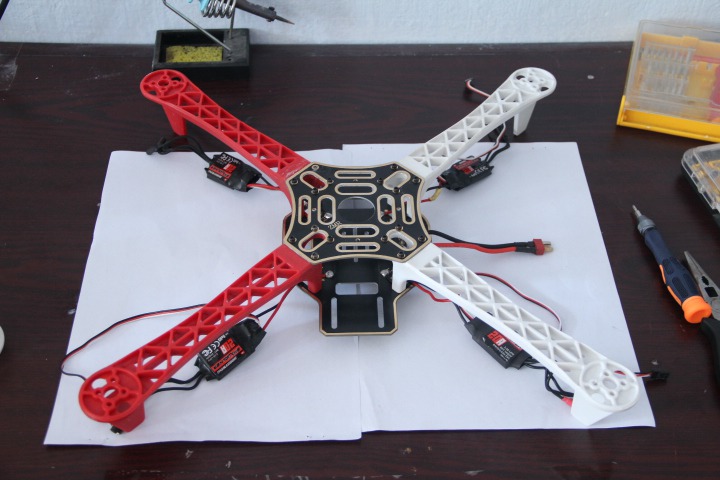

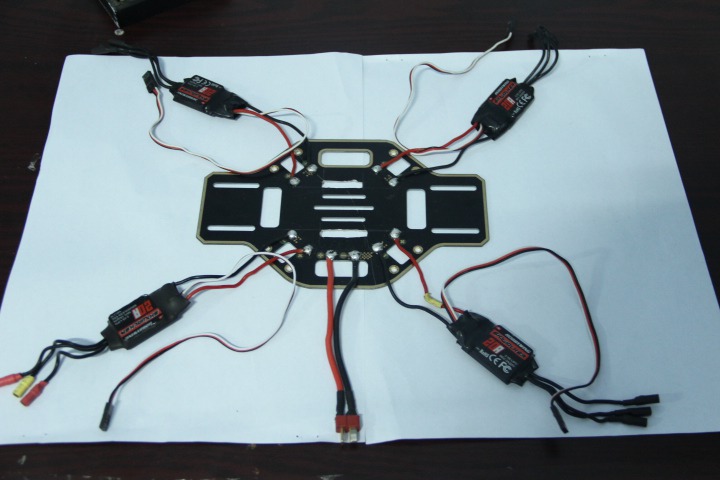

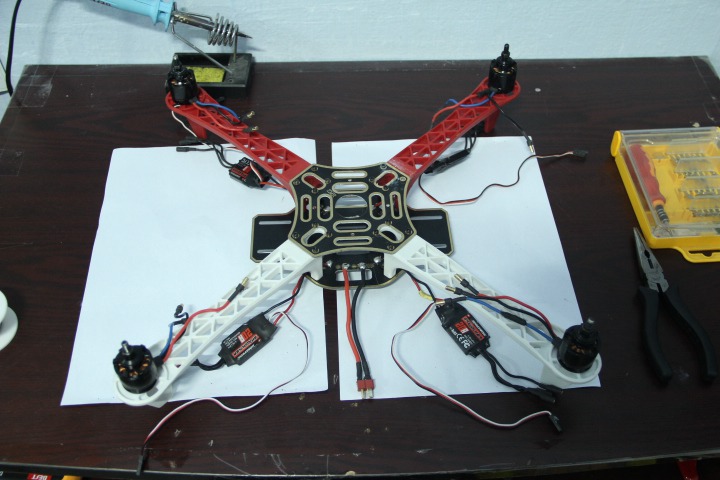

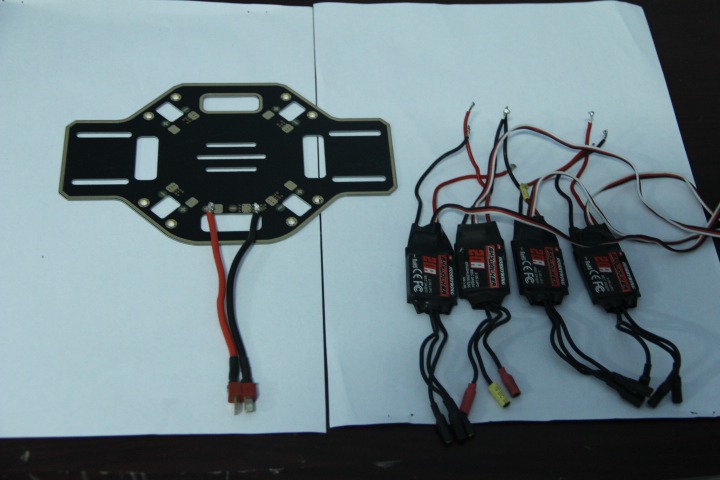

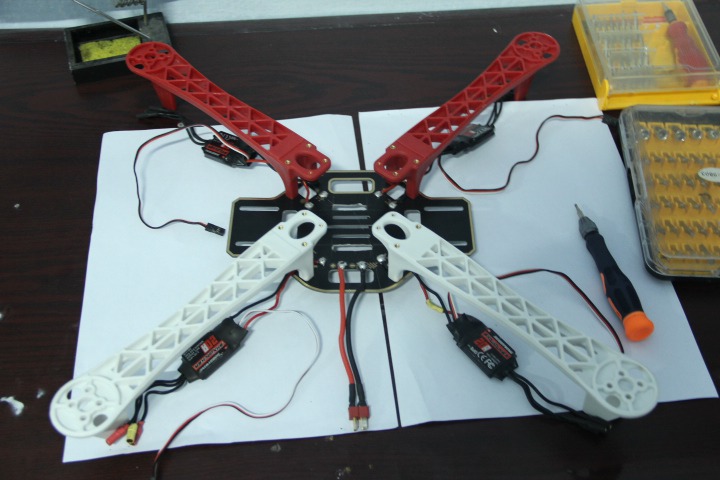

部分图片未经同意就盗用hitor网友的帖子，如果有任何侵权的行为请联系我。 1，焊接电调，电池插头。 准备电烙铁和焊锡，将电调电源线和电池电源线焊接到下底板（分电板）相应位置上。注意别搞错正负极，特别注意，一定要焊接牢靠，否则飞行过程中松动导致短路短路飞机一定会摔下来。  焊接好后如下图  2，安装好机架。 准备好螺丝刀（内六角M2.5），用该机架自带的螺丝将四支机臂固定到下底板上。螺丝得拧紧，但别拧坏了。  将上底板和四支机臂用剩下的螺丝固定好。  3，安装好电机并与电调连接好，用扎带捆好电调。 准备另一把螺丝刀（内六角M3）安装好电机，螺丝用机架盒子中的。  用扎带把电调捆在机臂上，同时连接好电机和电调。说明：电机和电调连接是3根线，这一步3根线先随便插。  4，用3M 胶把飞控和接收机安装好。 在飞控板背面四个角落粘上厚一点的3M泡沫双面胶，再将飞控板粘到机架上底板中央，一定要注意位置置中，与机架方向对齐。条件好一点可以加一块减震硅胶PU胶。用3M胶或PU胶的好处是起隔震作用，减少机体振动对传感器的影响。注意飞控板的飞行方向（蓝灯所在箭头方向）和四轴机头方向（红色机臂角平分线方向）要对齐重合。飞控板要尽量安放在上底板的中央。具体如下图所示：   5，连接好接收机、飞控、电调。 6，刷固件，设置好油门行程。安装好以上步骤后就可以开始刷固件了，先刷  校准油门行程.rar，刷完后上电池，听到“do re mi 滴滴 嘀嘀嘀 滴——”就说明油门行程设置好了。然后再刷飞行固件.rar。刷完后连接调参软件，把自稳打开，设置好油门曲线，加速度计校准后点击write就可以了。 7，遥控器的设置。 8，充电器的使用以及电池的使用。 9，桨的平衡并安装好。 10，起飞检查并执行掰杆动作。 11，起飞！ |
:lol
然后悲剧的是买的框架比较小（我当时也没管那么多，结构我看挺不错的~然后又便宜就没考虑那么多就买了），然后电机买的朗宇的，这个挺不错的~，飞控晚上也才刚拿到手~人家大疆的品质真的做的挺不错的！
这个是王婆牌主控板吗=。=
9，桨的平衡并安装好。
10，起飞检查并执行掰杆动作。
11，起飞！
