PS手柄拆解图

2015-01-074万

hnyzcj

UID: 164

590文章

50粉丝

779获取喜欢

AI 快速预览详细

本文介绍了PS手柄POWER不亮的问题及其拆解过程。通过检查内部线路和电源供电，确认了问题所在。文中详细展示了焊接电路板的状况，并提供了故障排查的具体步骤，帮助用户快速定位问题并节省自行排查的时间。

本想用此手柄（朋友淘宝上买的）来控制那个6自由度机械手的，结果装上电池POWER不亮，于是怀疑是否为内部供电线路松动。于是于是我就把它给拆了。

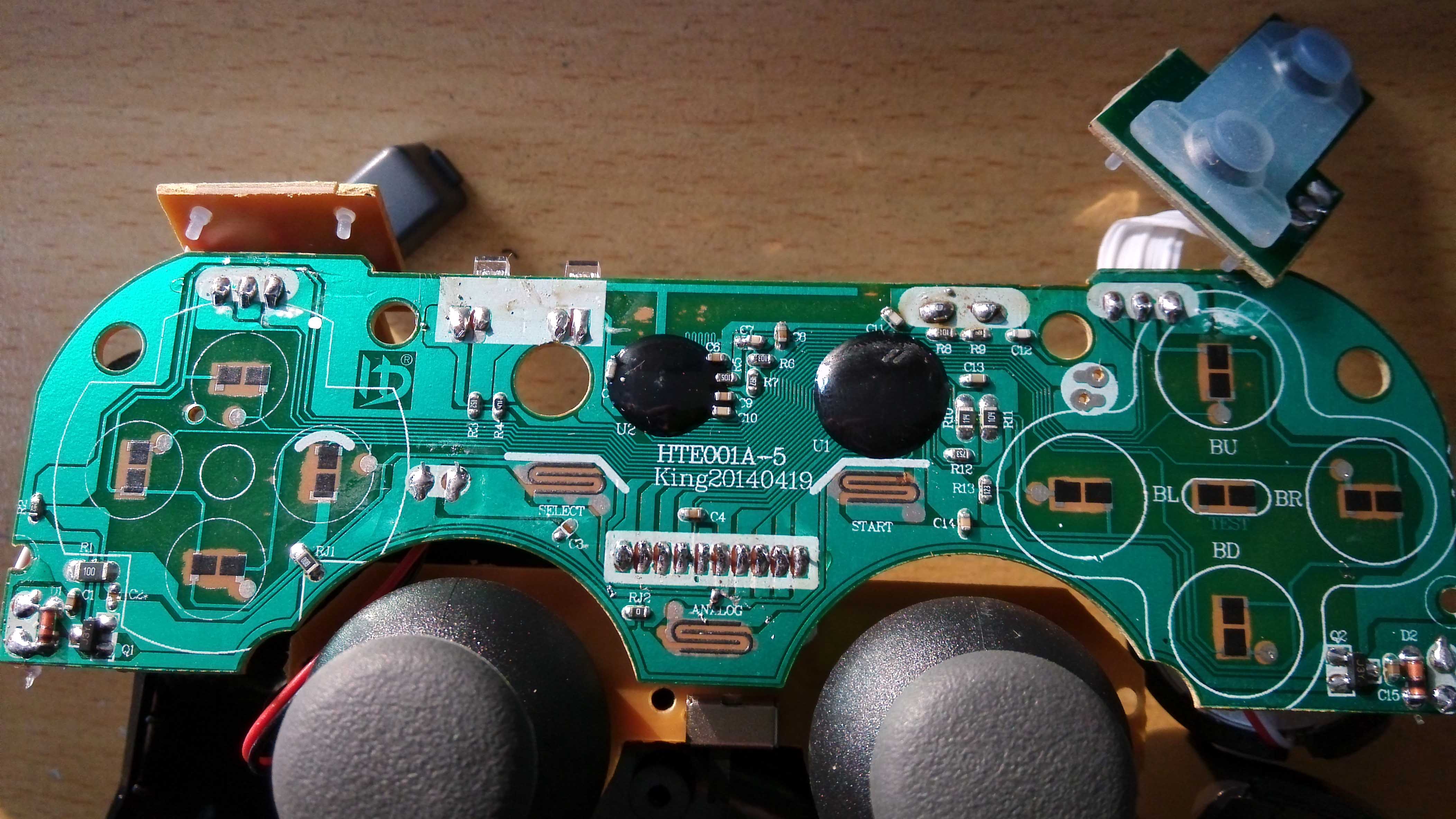

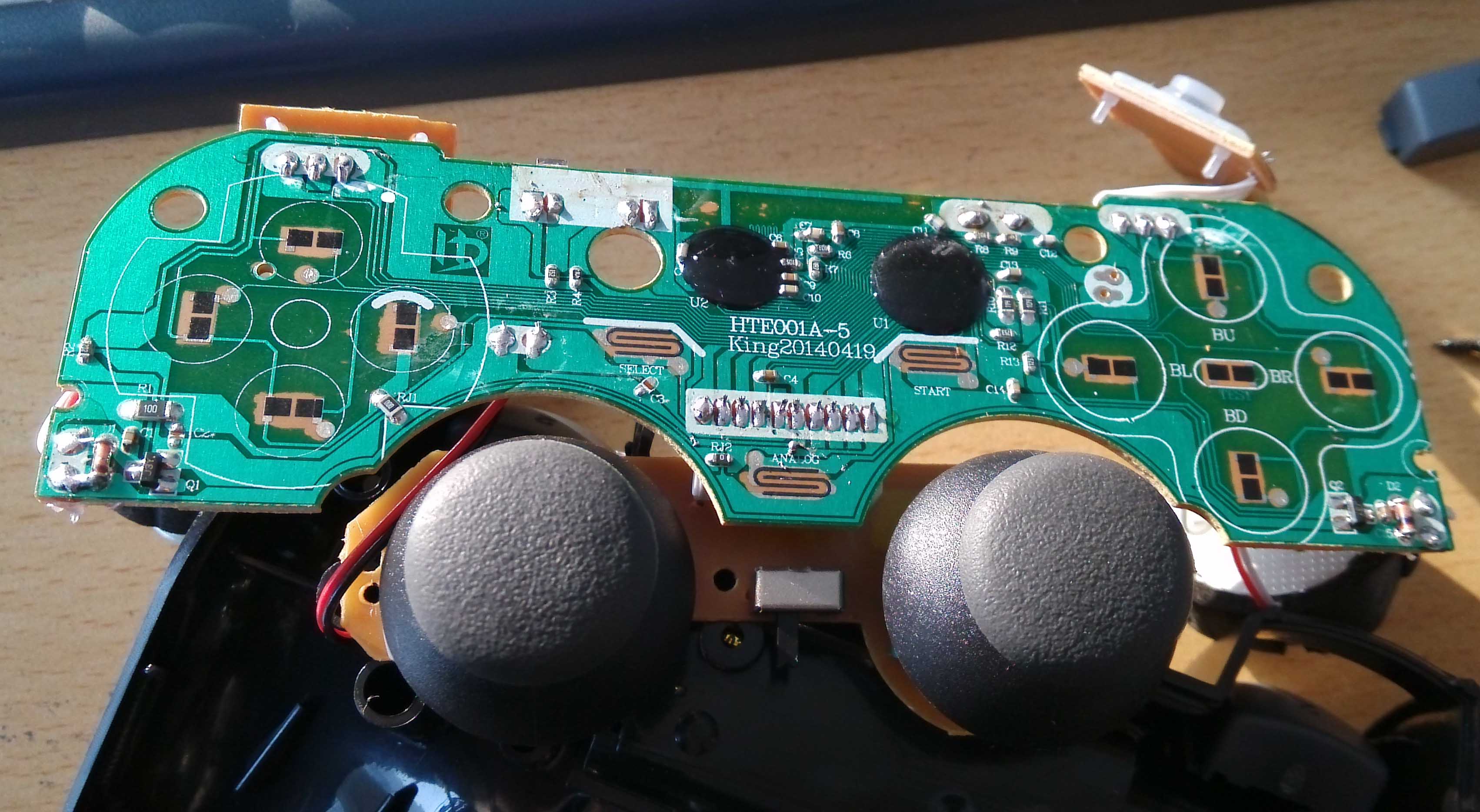

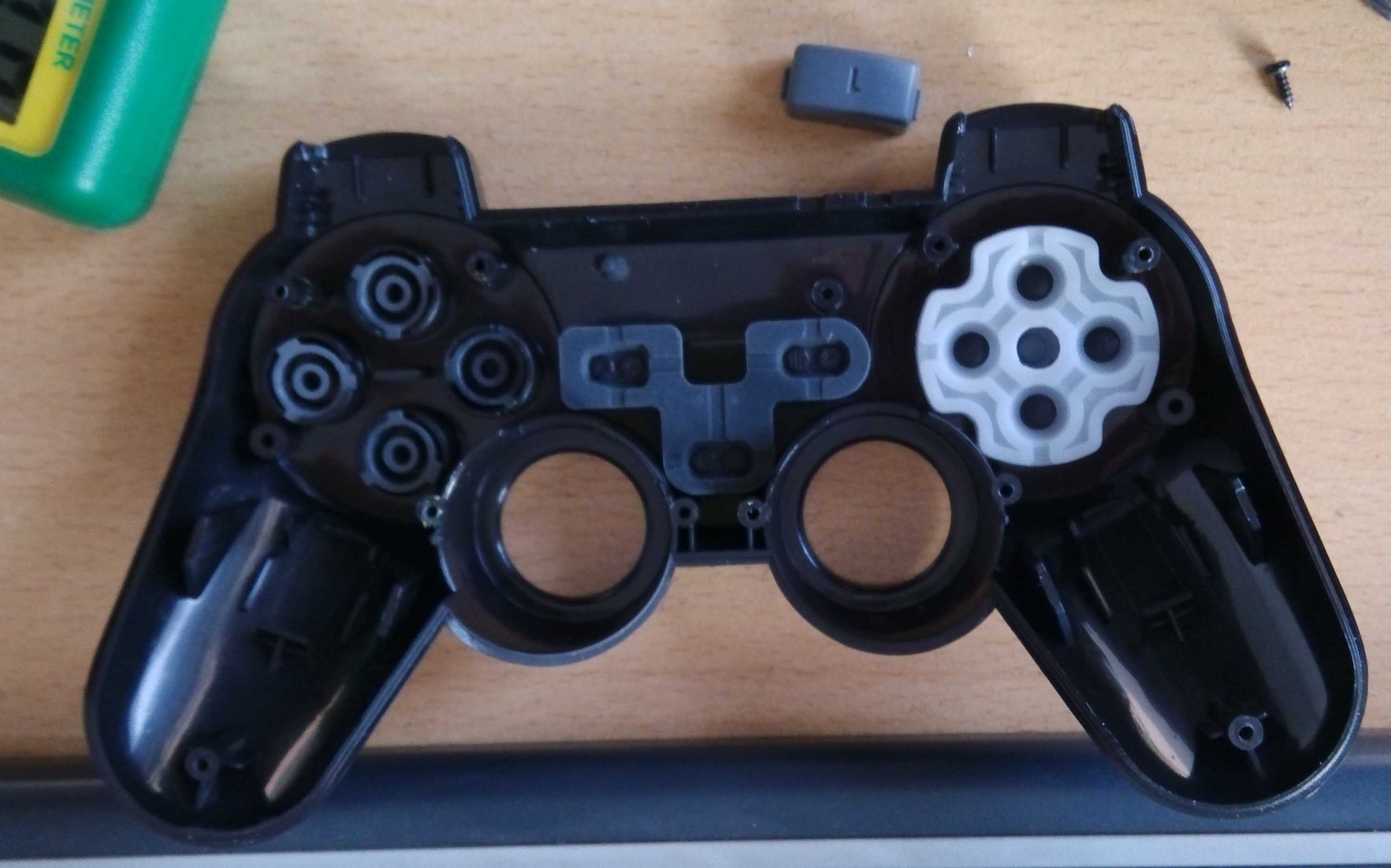

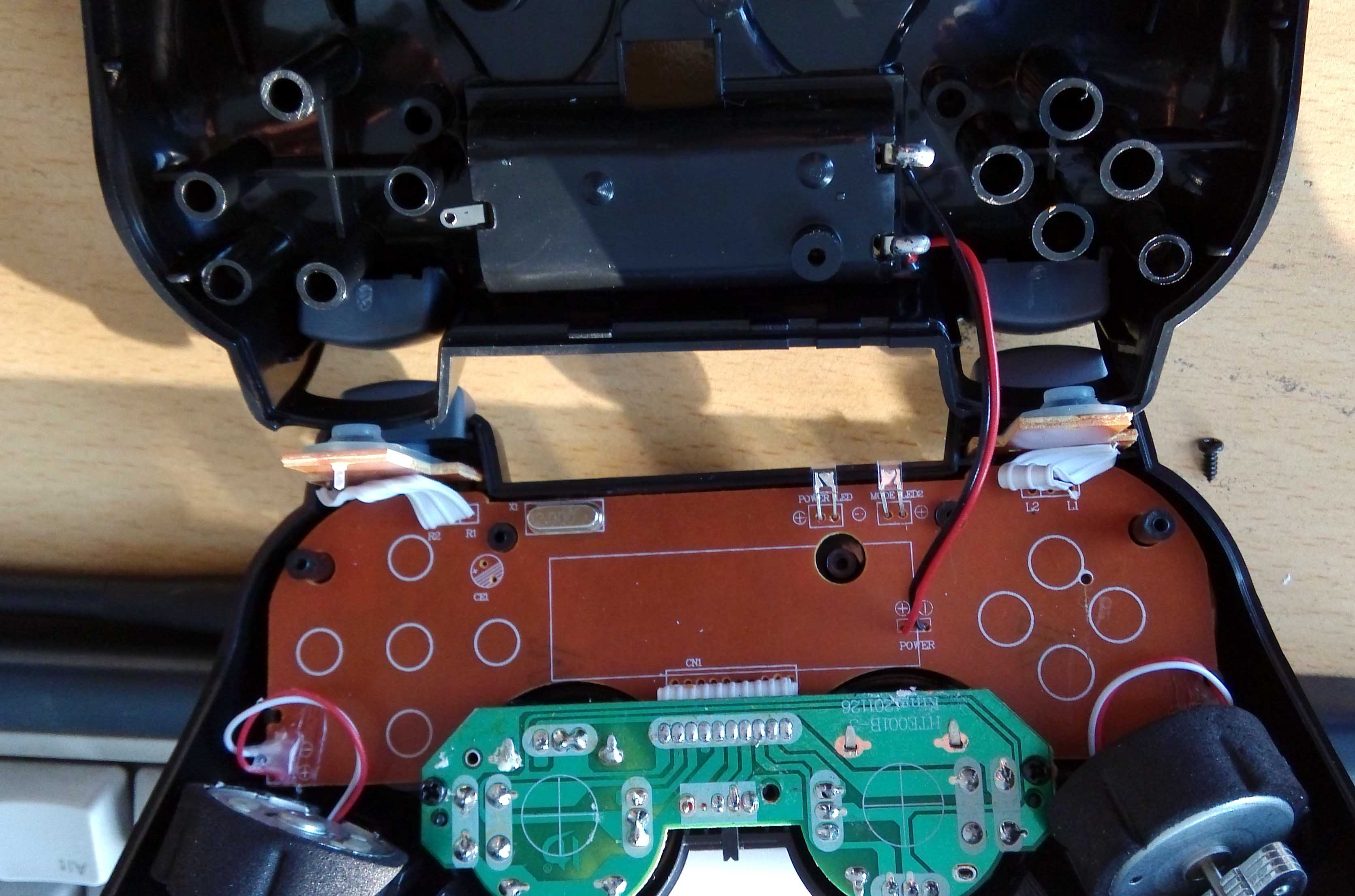

结果未发现线头脱落情况，检测电源供电，也是正常，不过我发现焊接电路板，真的让人心碎，比我焊的还丑。见图，图要从下往上看。顺序反了





创作许可协议

其他主题 Arduino

评论(13)

20060606

确实焊的很丑

xpsuyu

哇，焊的这么丑，必须赞一个

hnyzcj

作者

回复xpsuyu

其实，其实，我估计我要焊也不比他焊的好哪里去，和哈哈

Youyou

这电路板的做工，简直不能忍啊，篮板，貌似没有镀金，黑胶芯片。。。

Joyce回复hnyzcj

所以，DF作为首选呀！！:lol

hnyzcj

作者

回复Youyou

哈哈，所以要买好货。

tyjjr

想起来小时候修小霸王手柄了

hnyzcj

作者

回复tyjjr

哈哈，好玩吧，很怀念童年的时光，记得小学时候，放学了直冲游戏室，哈哈。

tyjjr回复hnyzcj

果断必须玩过啊

共3条回复，已加载2条，点击查看更多

Grey

拿着万用表对着原理图从电源开始一个个量过去，哪里电压不对，就是哪里了

hnyzcj

作者

回复Grey

嗯嗯嗯，下次吧

babykeke

太有勇气的

Nikita@

楼主肯定从小就爱拆家里的各种家电，然后不知道有木有很好的装回去

hnyzcj

作者

回复Nikita@

这个手柄今天发快递返厂了，肯定是装好发回去的

喵王

焊接难道不是机器人焊吗？怎么会这么丑。

hnyzcj

作者

回复喵王

我哪里知道，我觉得不像机器焊的。

qq815076543322

大神，你不是要成为diy神吧什么都可以啊

qq815076543322回复hnyzcj

也是看着这东西太粗糙

hnyzcj

作者

回复qq815076543322

不是我要成为神，是因为这手柄是我借来玩的，我发誓，我今天才是第一次用，结果TM的就坏了。我不能讲就这样坏了还了吧。

hnyzcj

作者

经过此次我一定要劝的朋友，要买东西一定要买DF的，至少焊接还是比较靠谱的。（以上是广告）

hnyzcj

作者

回复Panda

哈哈哈哈啊

Panda回复hnyzcj

那单单是焊接啊，所有的产品那都是相当靠谱啊:lol

Lulala

话说所有焊接都得是热工来么？

45°仰望天空

哈哈，比我焊的虫虫机器人还丑多了，估计焊这个的人肯定不是心灵美的淫

hnyzcj

作者

求教大神检测维修方法。

hnyzcj

作者

回复swanglei

大神，我晚上查吧。

swanglei回复hnyzcj

你现在是要用他的什么呢？芯片都已经集成好的，而且也灌胶了~~~~直接Hack内部的几率比较小了~~~
电源你说又是正常的话，那就根据你的需求首先查你的供电需求，沿着电池走向找出电源的输出；
然后估计你是要直接用掉它的电位器，同样是沿着中心抽头走线一个一个查~在合适以及焊盘比较大的地方用刀片刮开盖油。。。。。。然后后面的就不用我说了吧~
就行啦~
