现在大众已经对PM2.5空气质量越来越关注了，这对每一个人都是息息相关的，现在一周动不动就三四天雾霾已经算是习以为常了，对于重度雾霾来说，更是对人们的健康造成了巨大的危害！！！
对于现在市场上的空气净化器来说，已经让我挑的眼花缭乱，看起来都很高大上，但是原理上都是大同小异，有一次在淘宝上看到了这么一家DIY百姓空气净化器的店铺，让我自己想动手做个简易的DIY空气净化器想法。
说干就干，直接在淘宝店里买了个HEPA过滤网，刚好参加DF×Edison创客马拉松得到了一个战利品USB小风扇，至于做好以后是否能达到空气净化的功能，我又想到了即将推出的激光PM2.5/10灰尘/颗粒物传感器模块，用它来进行测试，再好不过了~~~

硬件材料：

1. USB风扇

2. 扎带若干

3. HEPA过滤网

4. WiDo WiFi物联网主控器

5. IO传感器扩展板 V7

6. USB下载线

7. 激光PM2.5转接模块（产品待上线流程中，上线后我会添加链接）

8. 激光PM2.5/10灰尘/颗粒物传感器模块（产品待上线流程中，上线后我会添加链接）

DIY空气净化器的制作过程非常简单，直接上图~~~

这是DF×Edison创客马拉松得到了一个战利品，USB电池都可以供电，属于迷你版的无扇叶风

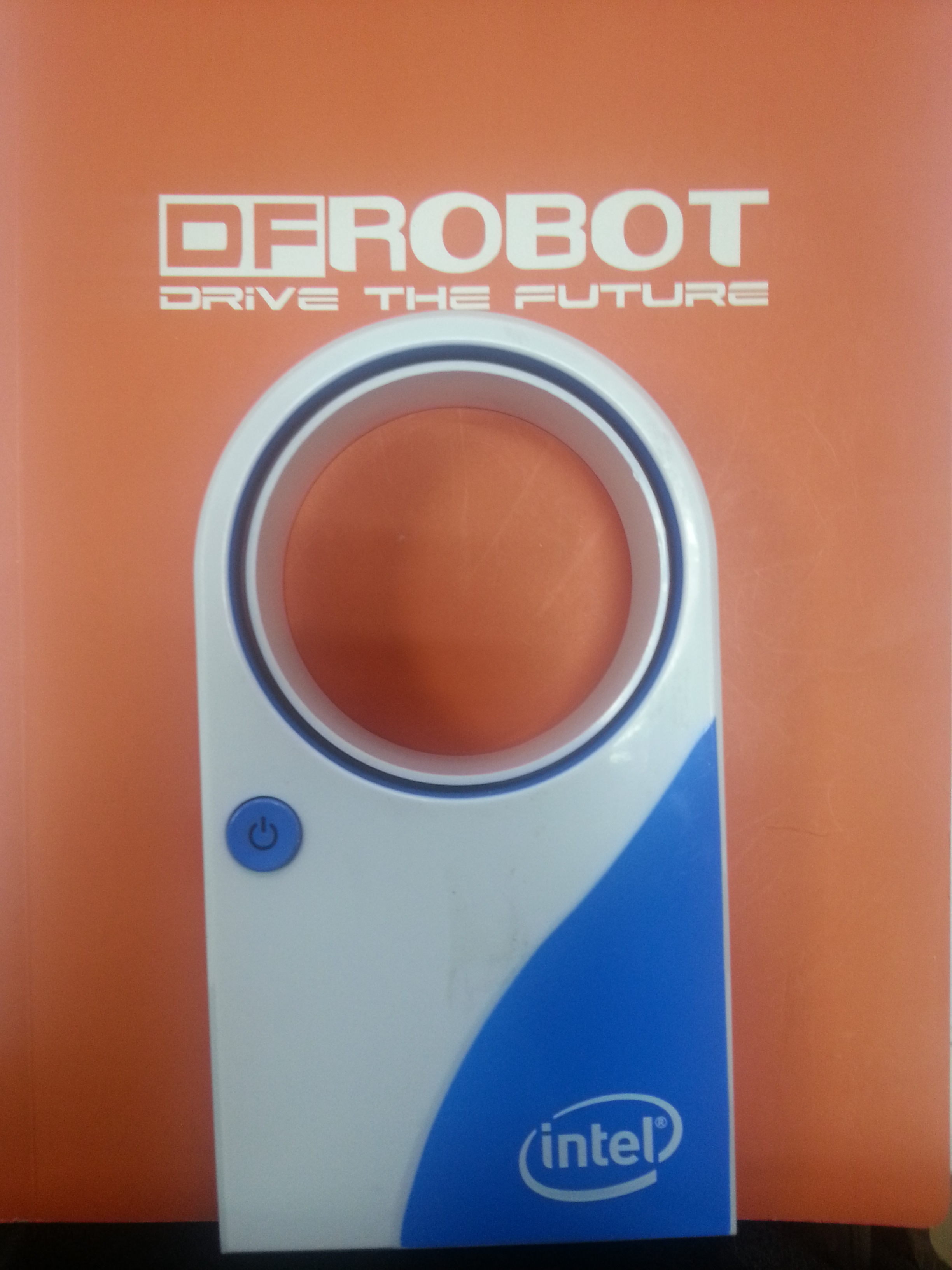

正面图

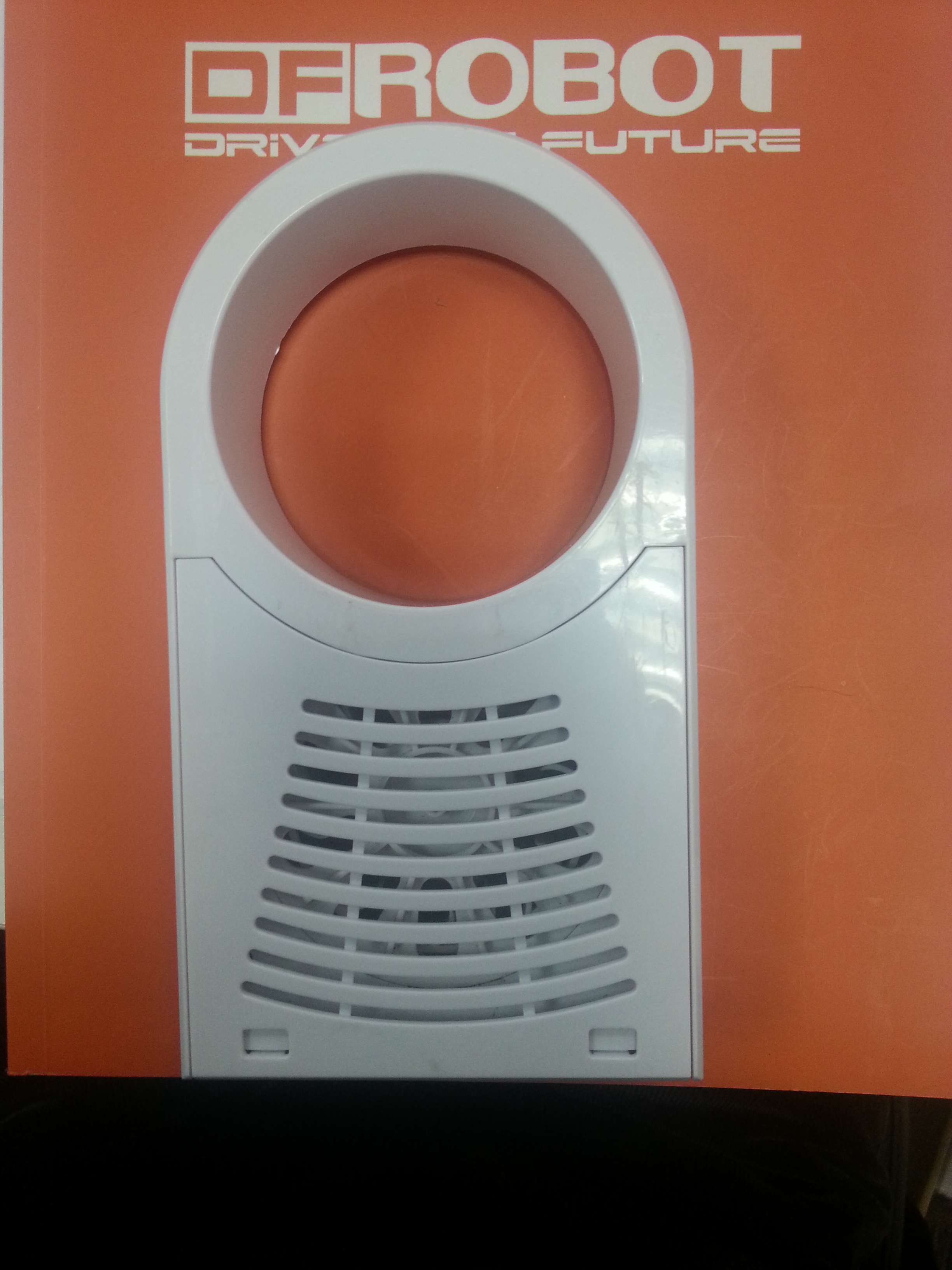

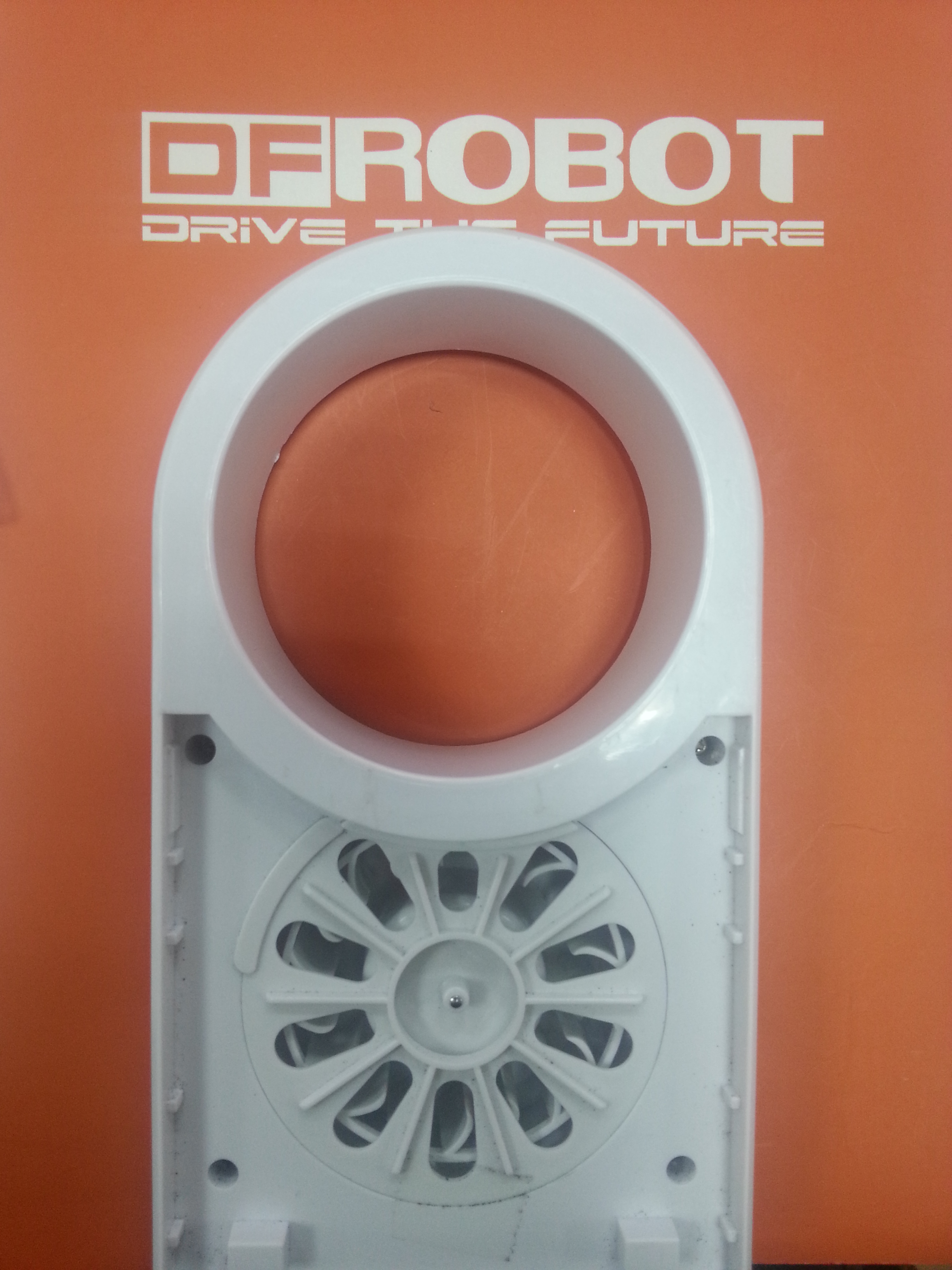

反面图

实现无扇叶的原理，大家一幕了然~~~

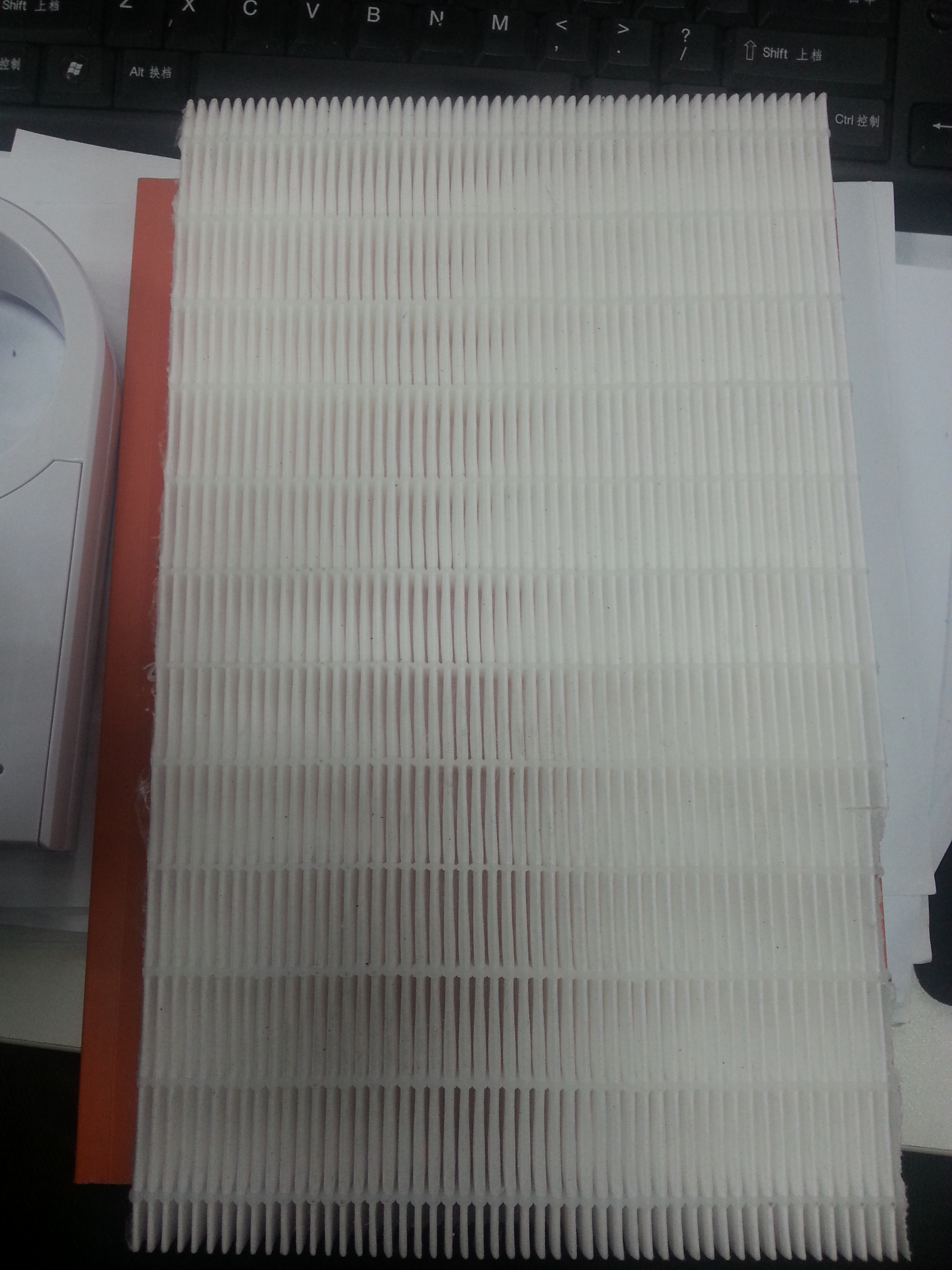

接下来登场的是HEPA过滤网，实际大小在30*30*2.5cm，过滤效果相当不错~

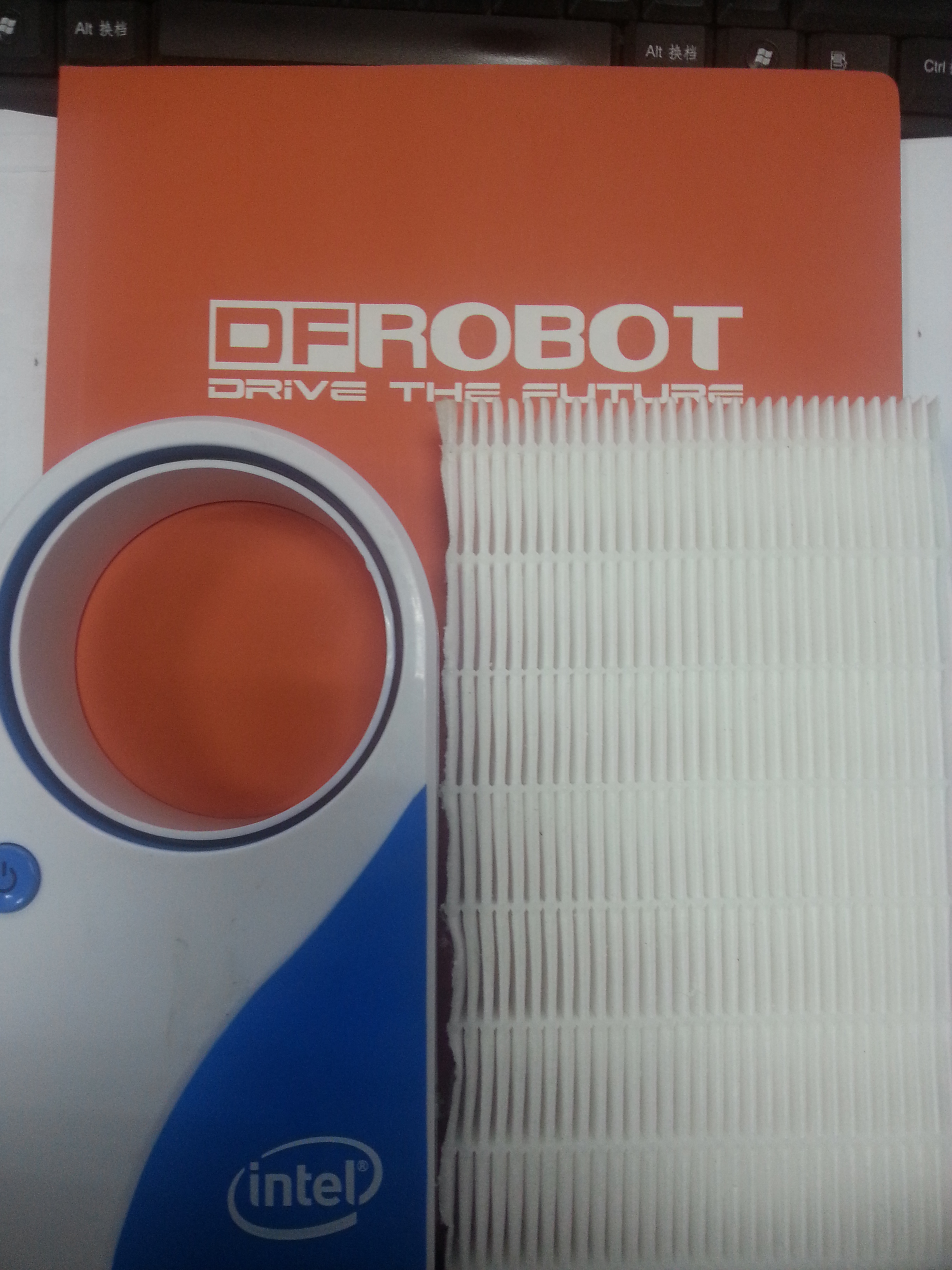

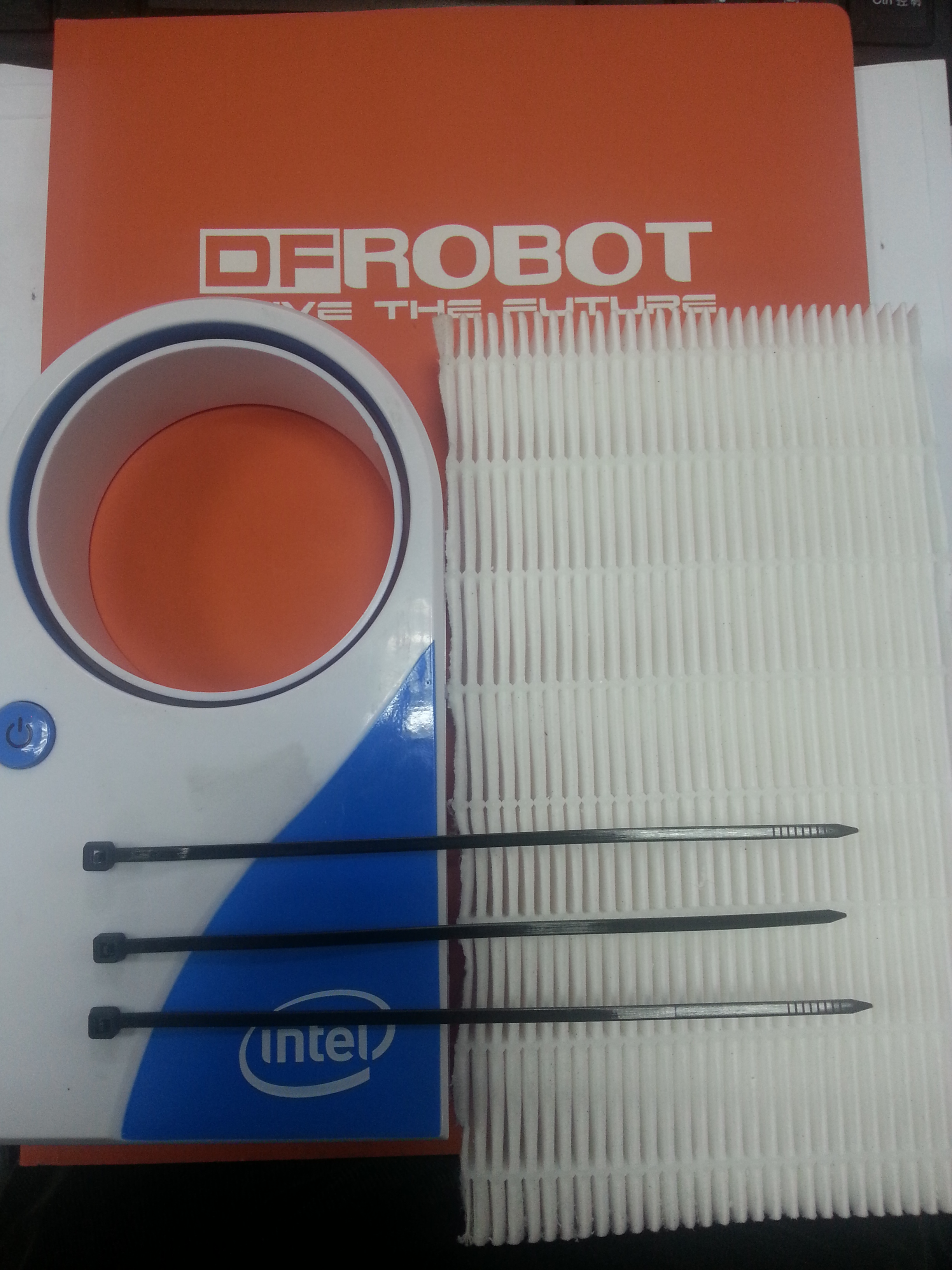

这是剪切好的过滤网与风扇合影照~~

呦呵~把扎带给忘脑后去了，哈哈哈~

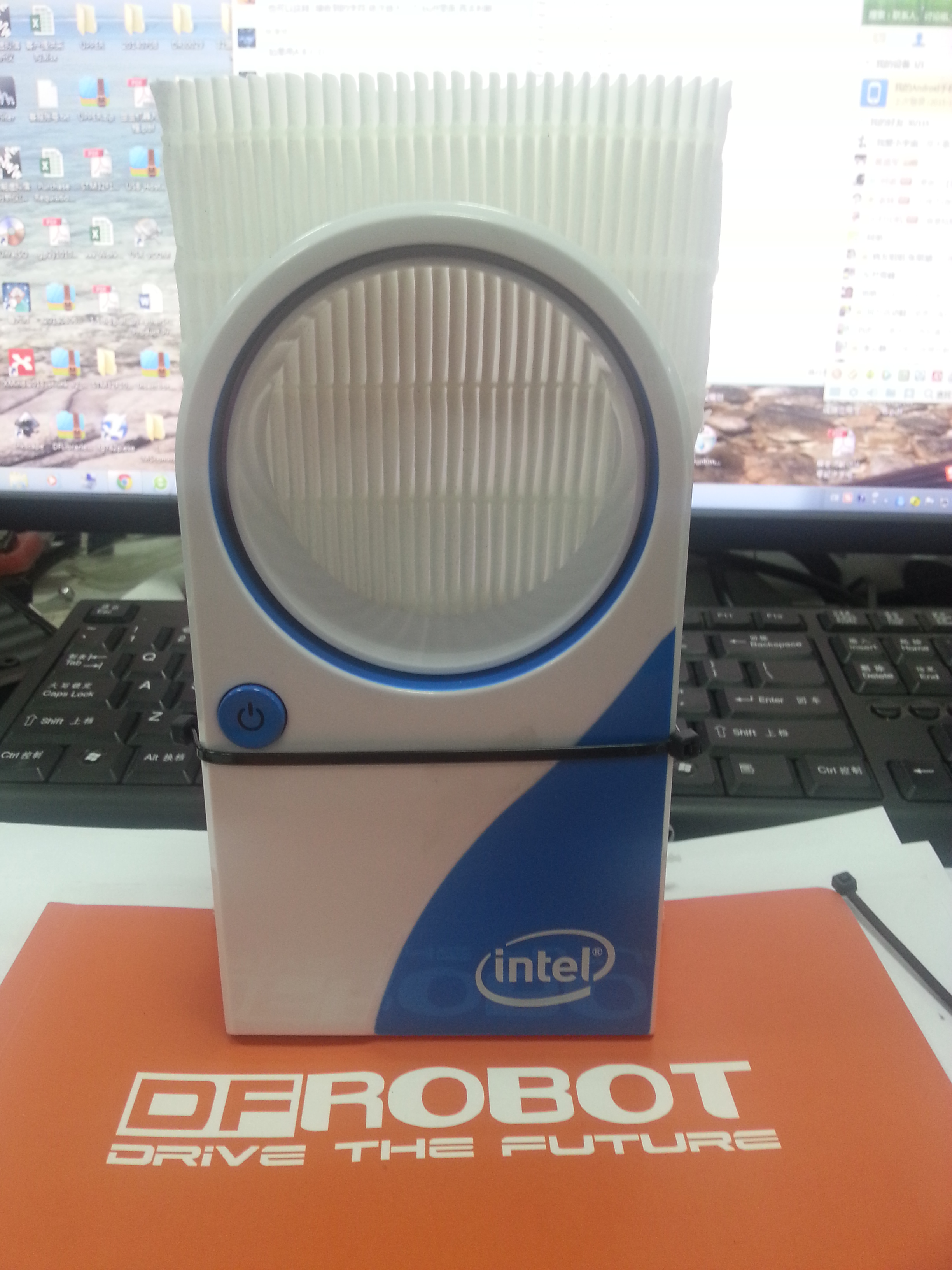

空气净化器的制作过程简单易懂，将滤网放在风扇背后，用风扇的抽风功能来实现过滤效果，竟过滤网与风扇绑在一起，用扎带来做固定，弄好的成品图如下：

在这里我要提一点，为什么要用这么大的过滤网？因为无扇叶风扇出风口中间是镂空结构，如果不做阻挡的话，你过滤出来的空气就会与没有被过滤的空气一同出来，这样过滤效果很差，如果创客们用的不是这种无扇叶风扇的话，就可以不必考虑这些了。

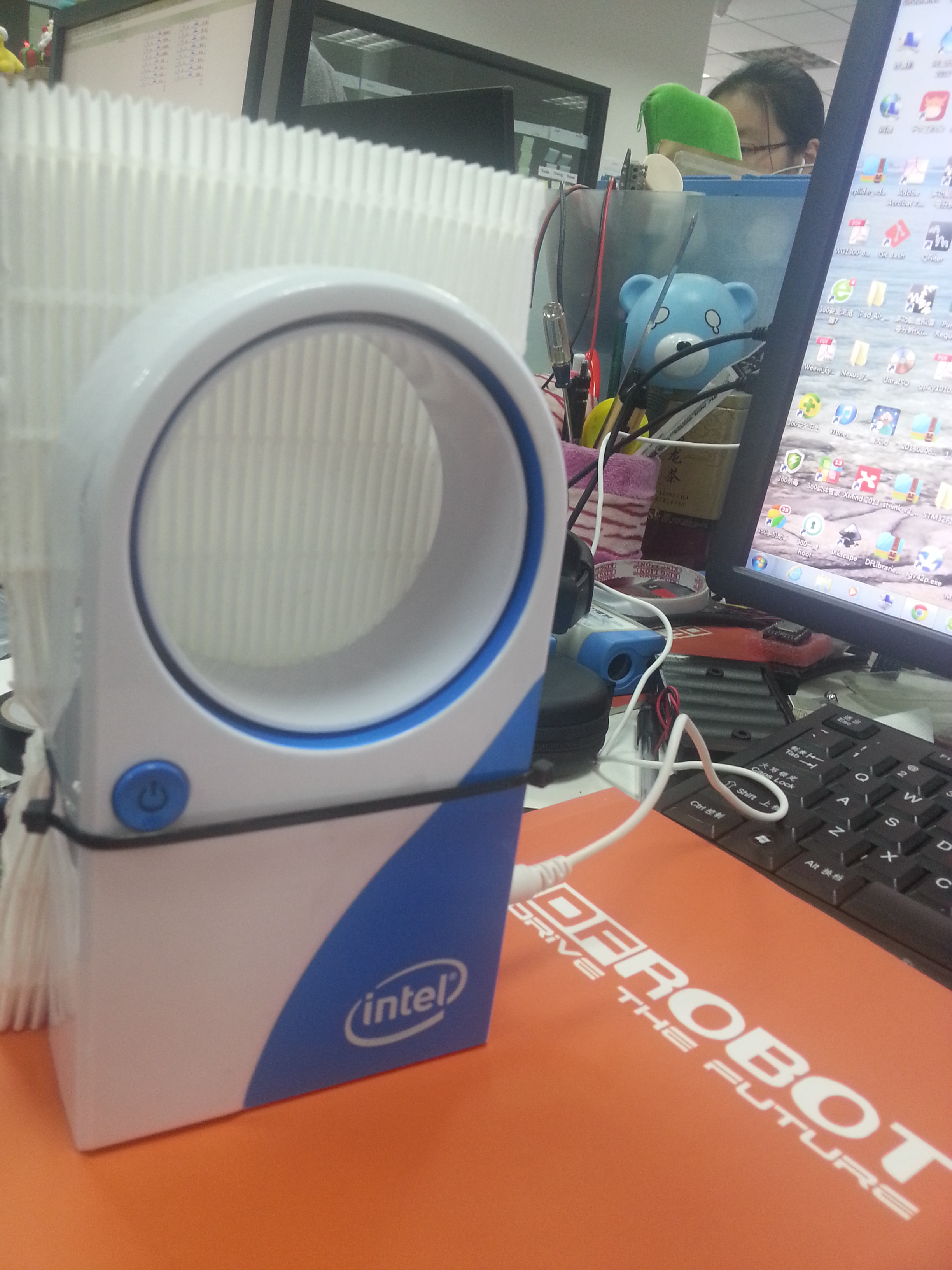

插上电源，感觉一下，空气很清新啊~~~哈哈哈哈

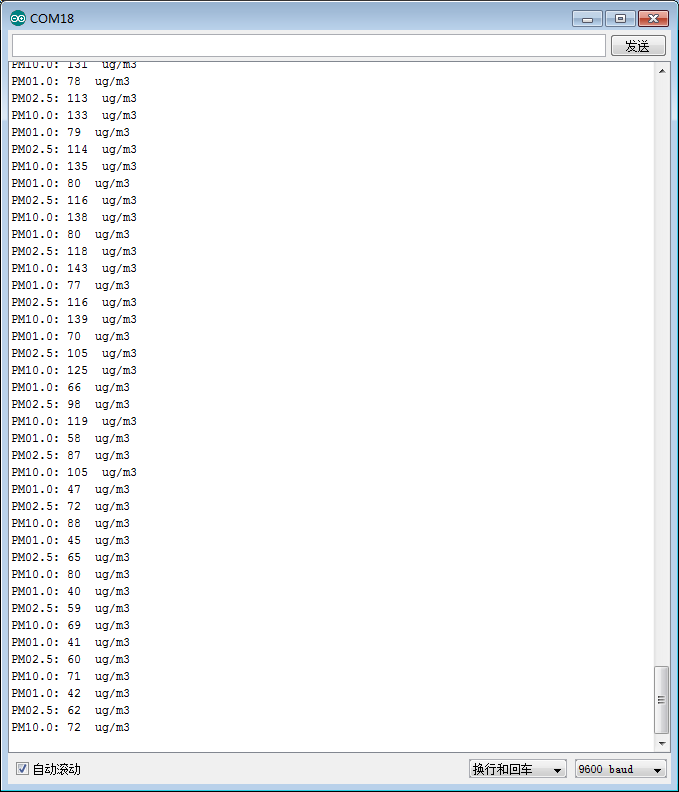

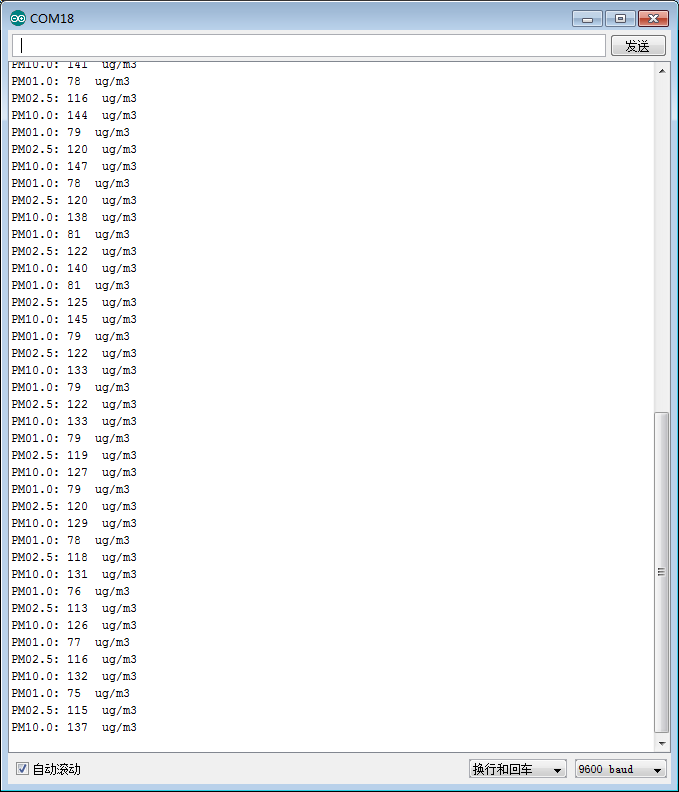

接下来就要看我的成果如何，对于过滤效果来说是否能达到优良等级的过滤效果了~

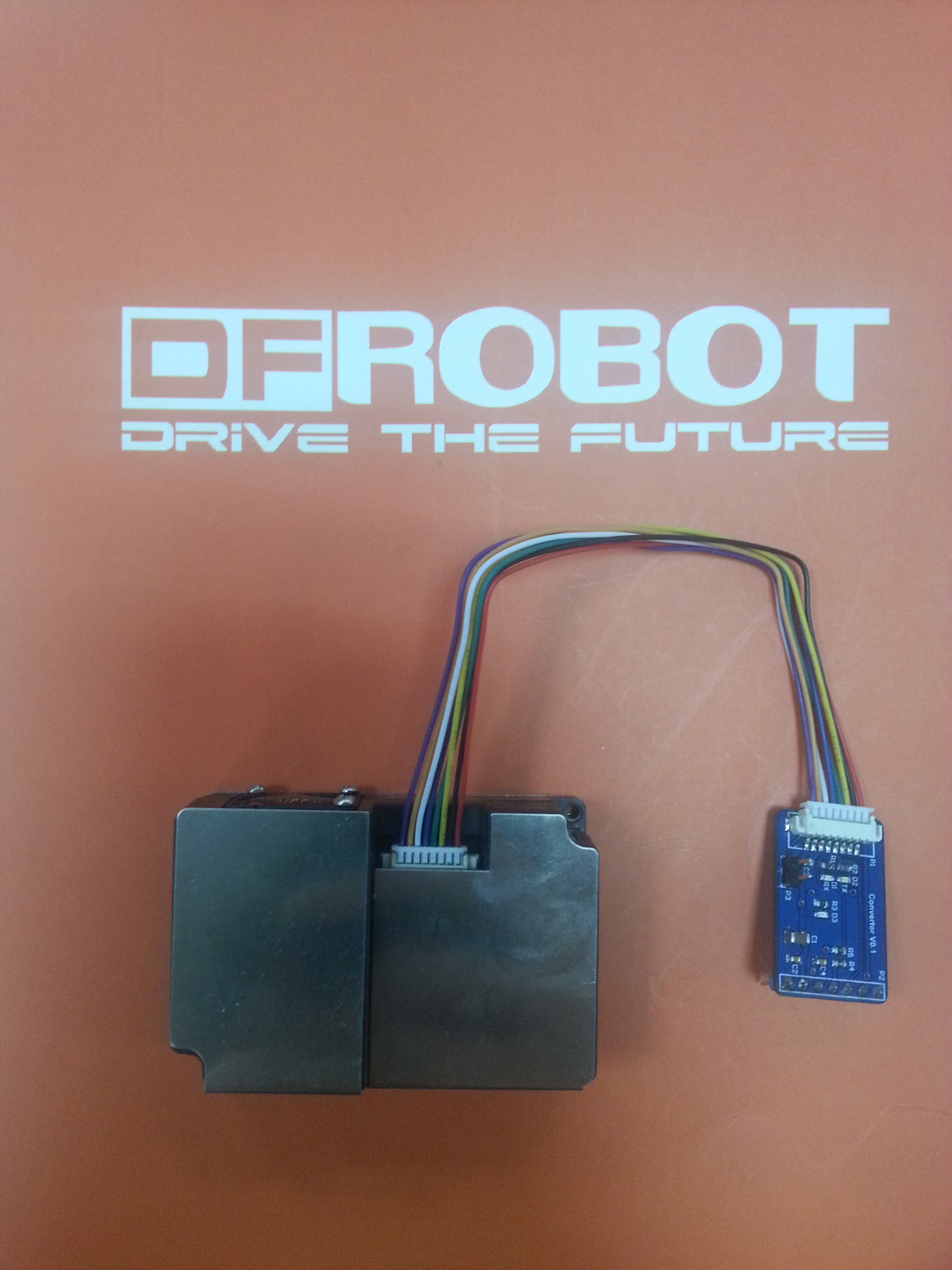

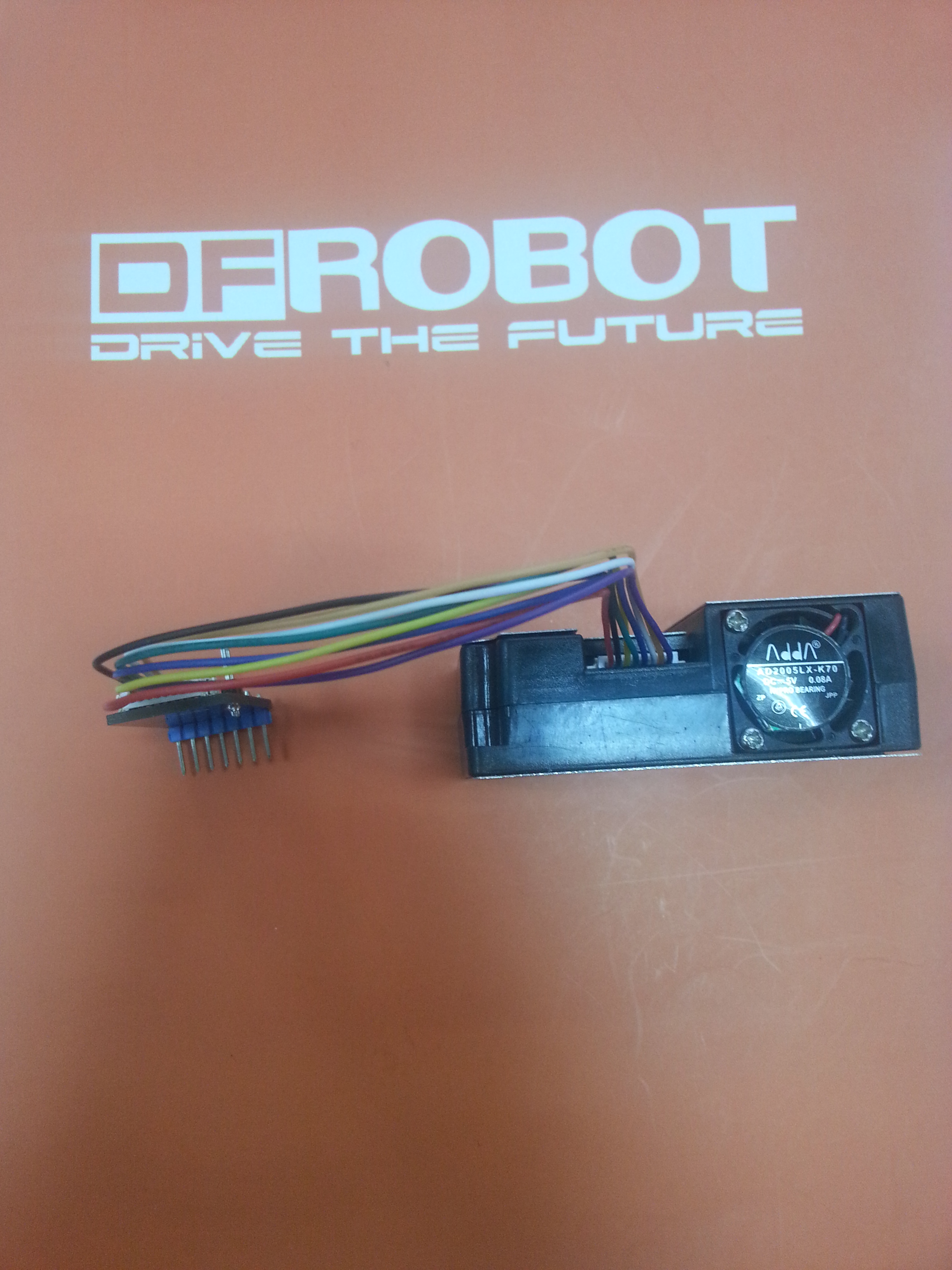

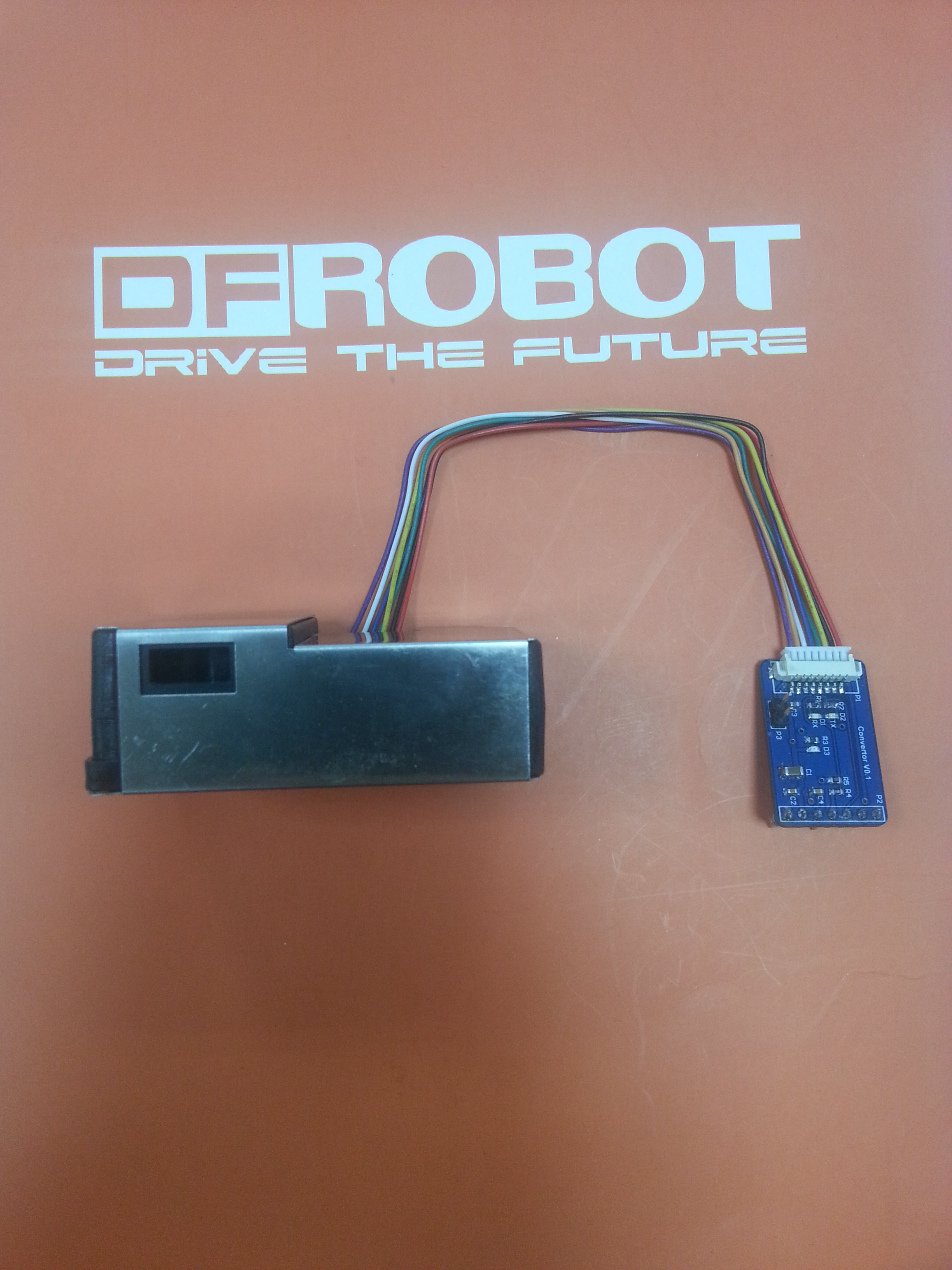

激光PM2.5/10灰尘/颗粒物传感器模块与激光PM2.5转接模块登场~等等~等~等

与以前做的PM2.5检查模块来说，这个模块的最大好处就是省去了软件计算方面的问题，直接靠串口就可读到非常准确的PM1.0/PM2.5/PM10的数据，这样一来也会对设计师来说会减轻很大的负担！

接下来登场的是WiDo WiFi物联网主控器与IO传感器扩展板 V7

这里选择WiDo WiFi物联网主控器的主要原因是为了后期将PM2.5检查数据可以直接上传云端，实现实时可以看到当前的空气质量状态，还有一个原因是，由于激光PM2.5/10灰尘/颗粒物传感器模块通讯方式是用串口实现，而DFRobot UNO R3只有一个独立的串口，而WiDo WiFi物联网主控器有2个串口，所有我选择了WiDo WiFi物联网主控器~

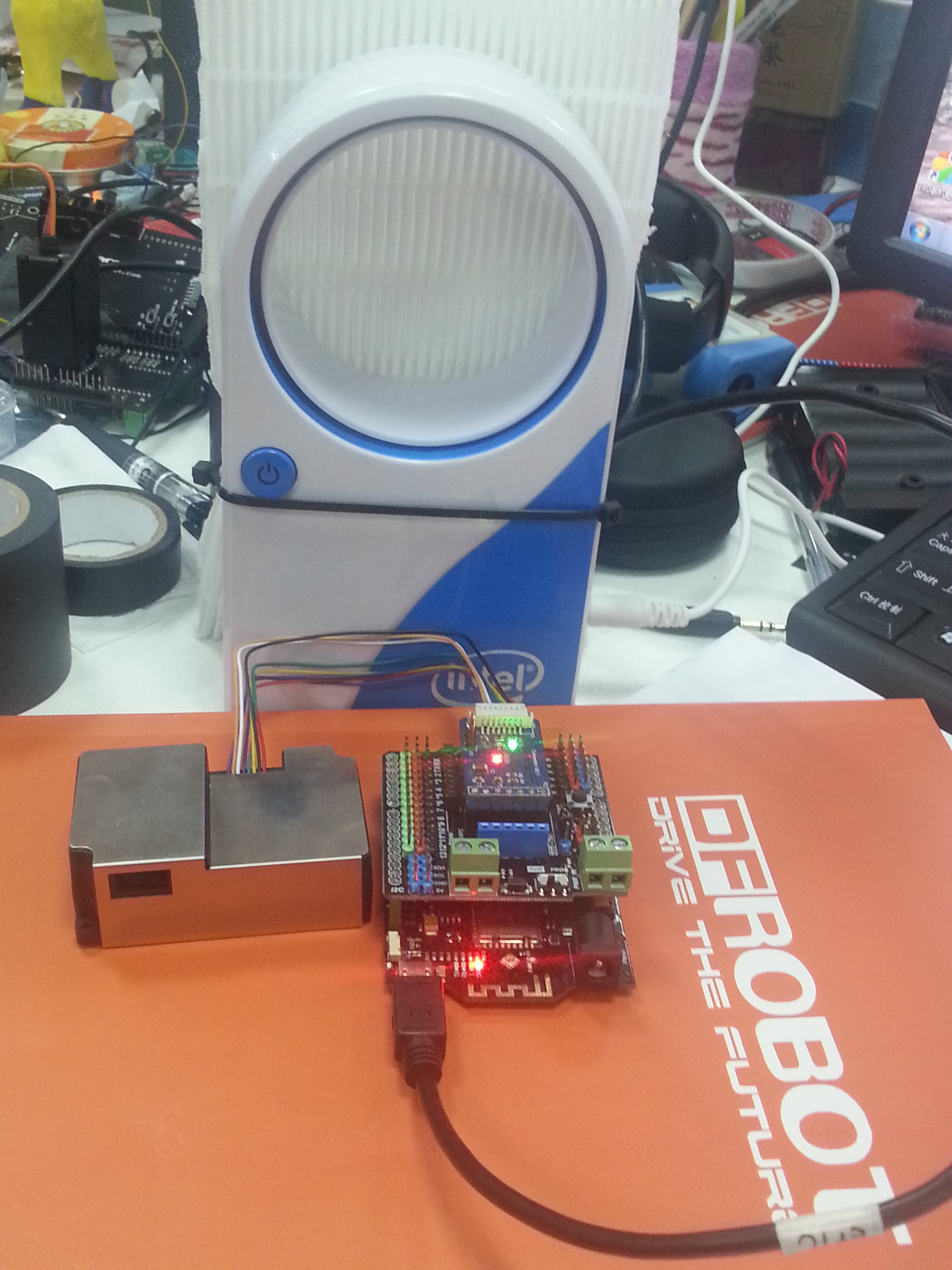

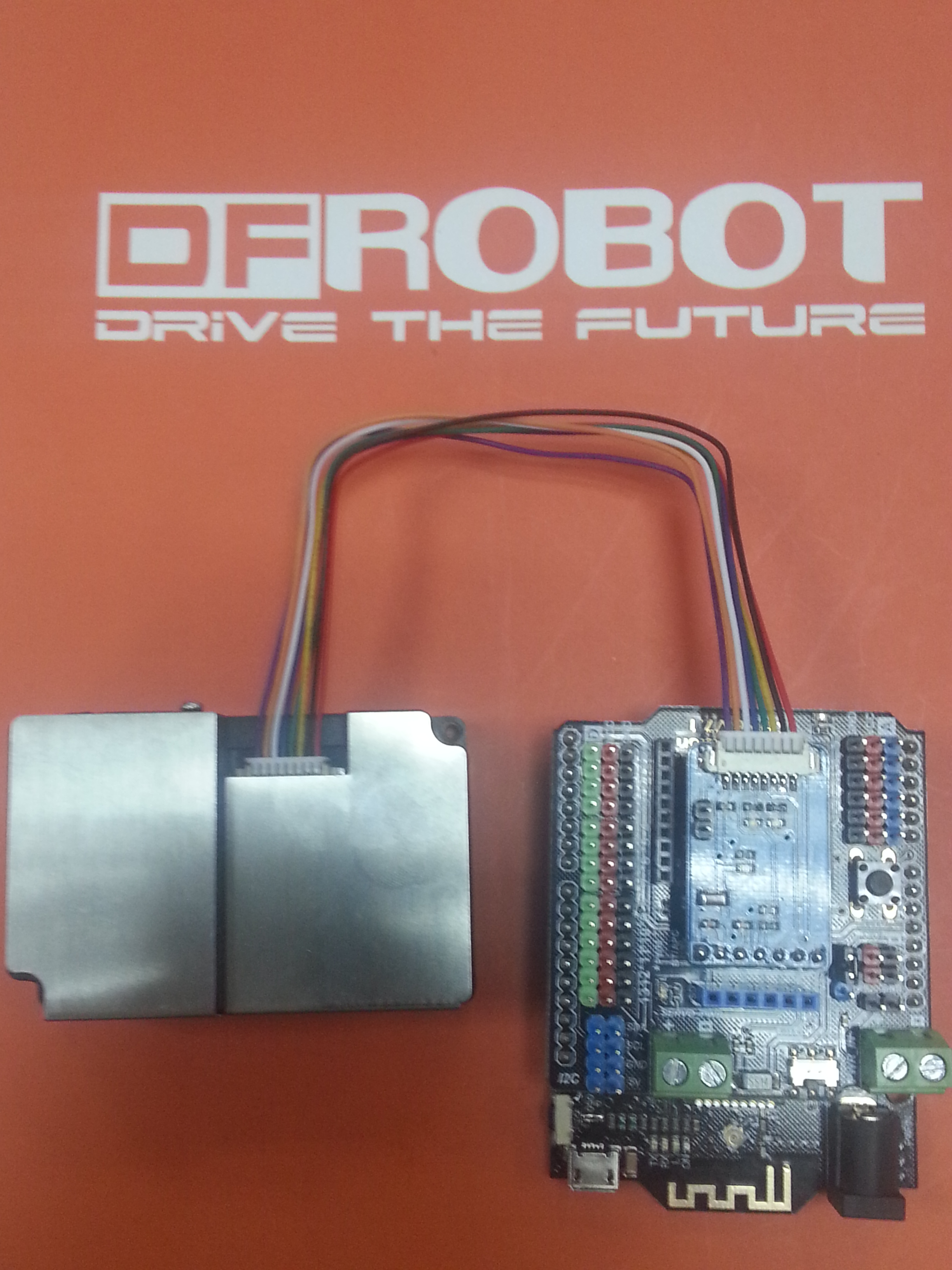

只要轻松的插上几根线就完成连接，是不是很方便呀？空气质量检查平台就这么诞生了~
