【转载】Arduino 播放音乐教程
2015-02-051.9万
AI 快速预览详细
本教程详细介绍了如何使用Arduino（兼容mango控制板）制作一个简易音频播放器。首先，需要准备mango控制板、SD卡、喇叭等材料。接着，通过平口钳制作SD卡读卡器，并将音频文件转换为适合Arduino播放的格式。然后，将转换后的文件放入SD卡中，并按照指定方式连接硬件。最后，添加Arduino库文件并下载程序，通过串口调试器发送指令即可播放音乐。这个项目不仅适合初学者，也适用于STEM教育场景，让孩子们在动手实践中学习电子知识。
|

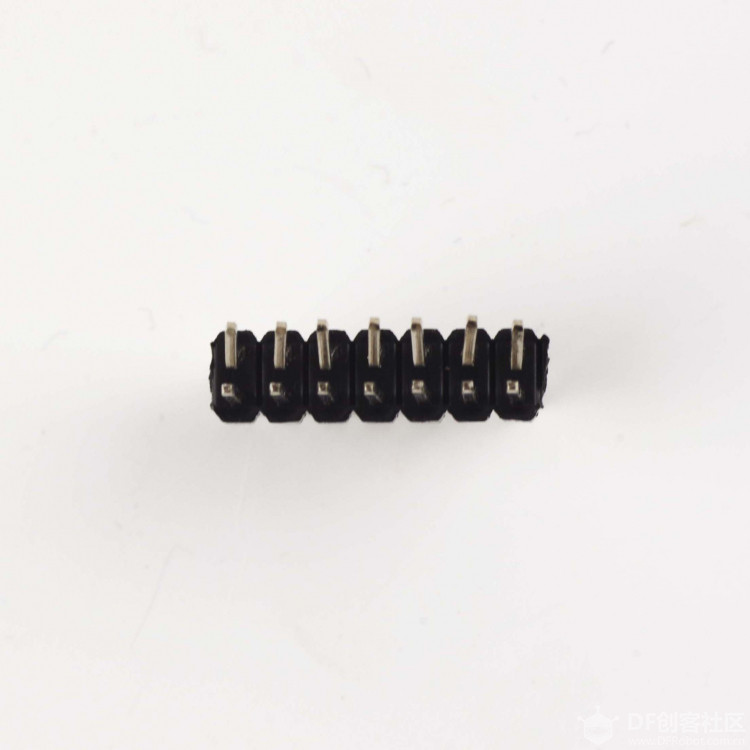

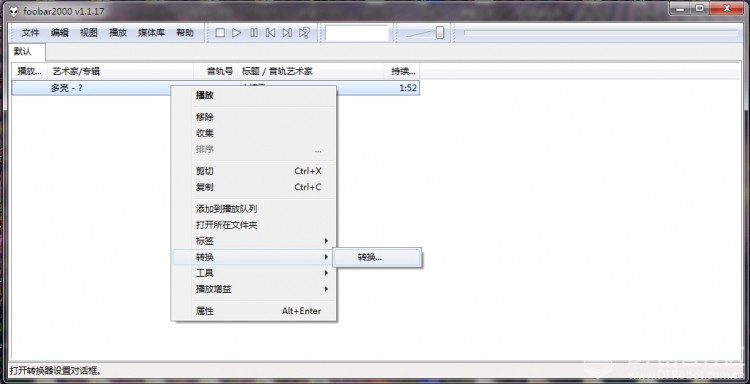

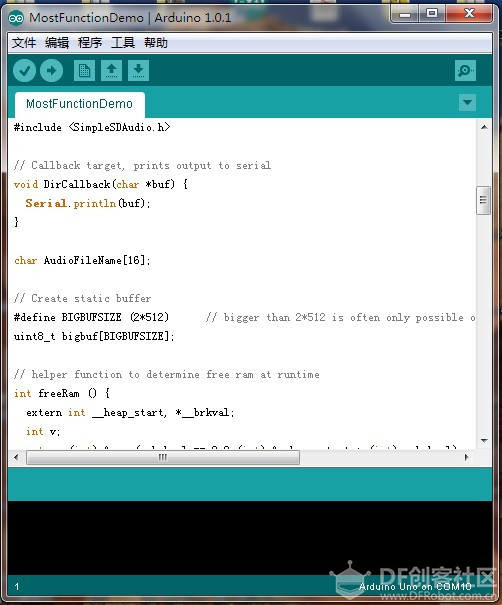

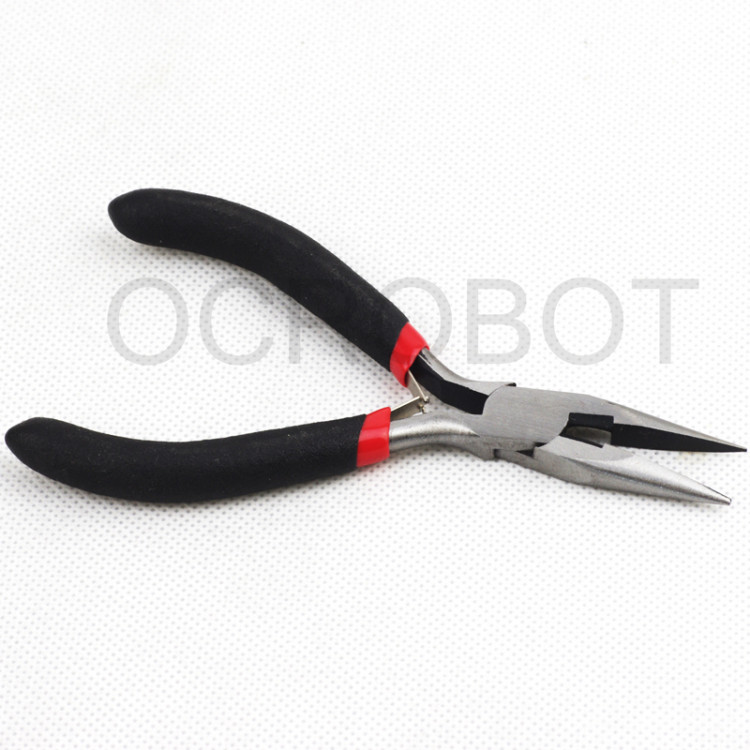

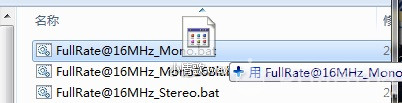

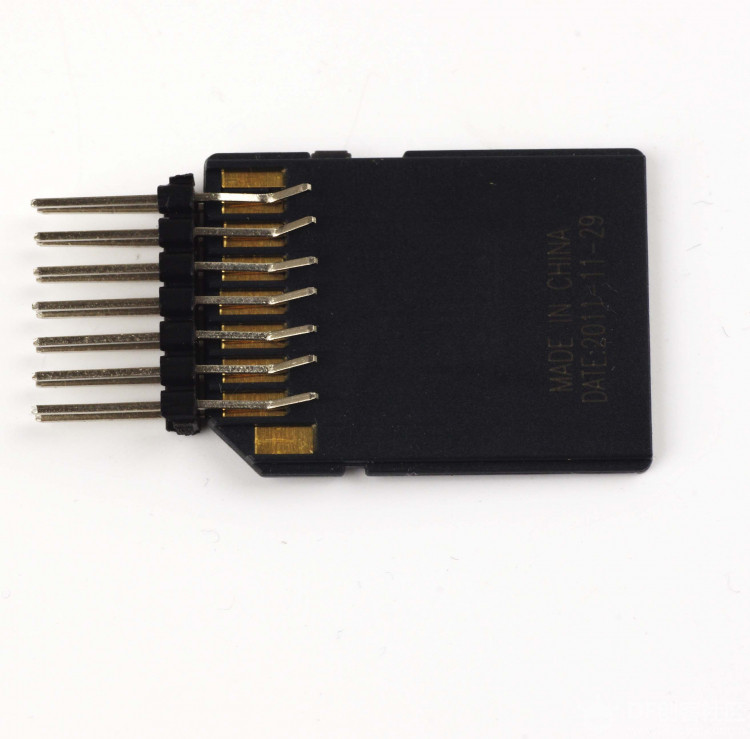

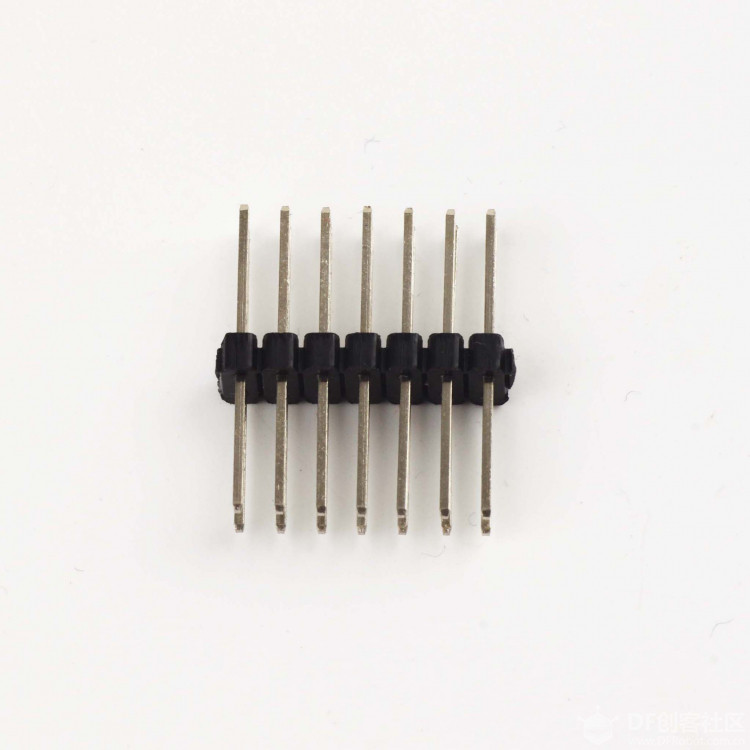

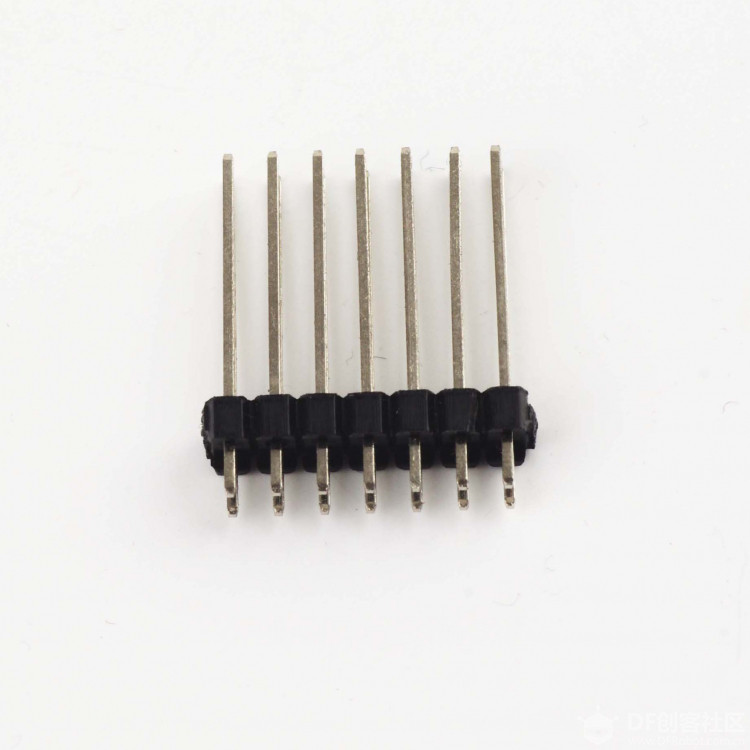

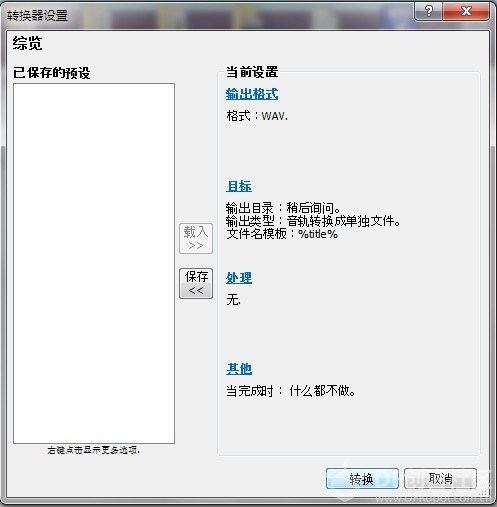

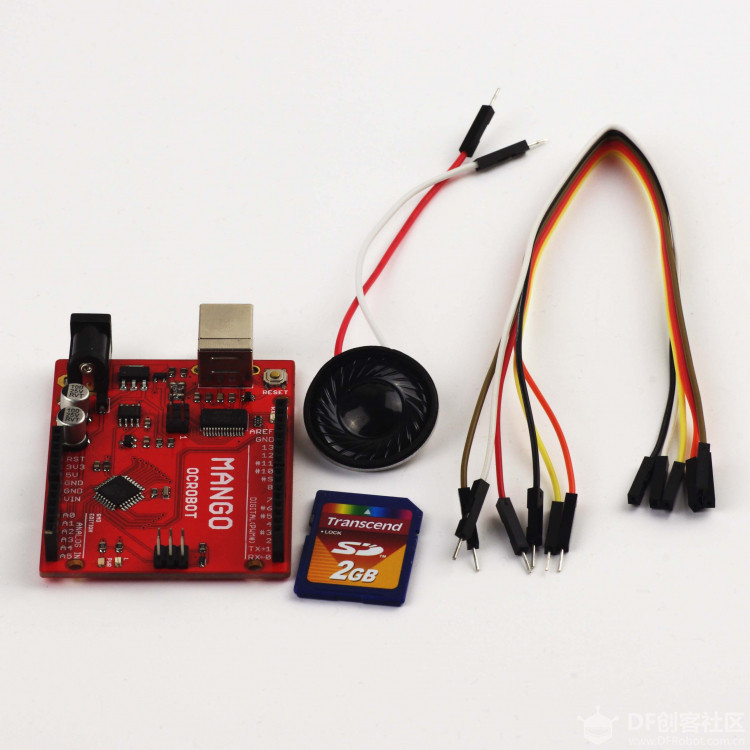

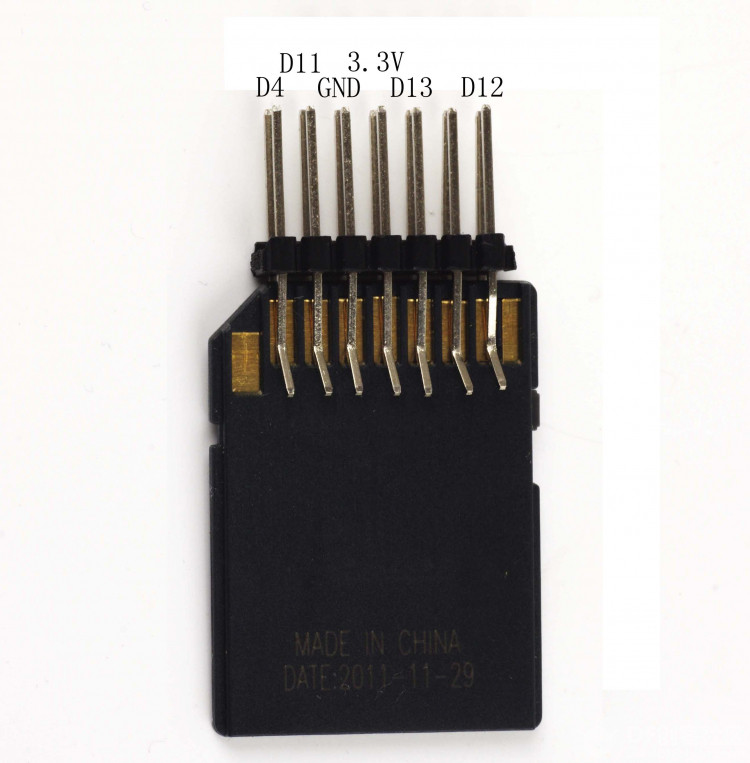

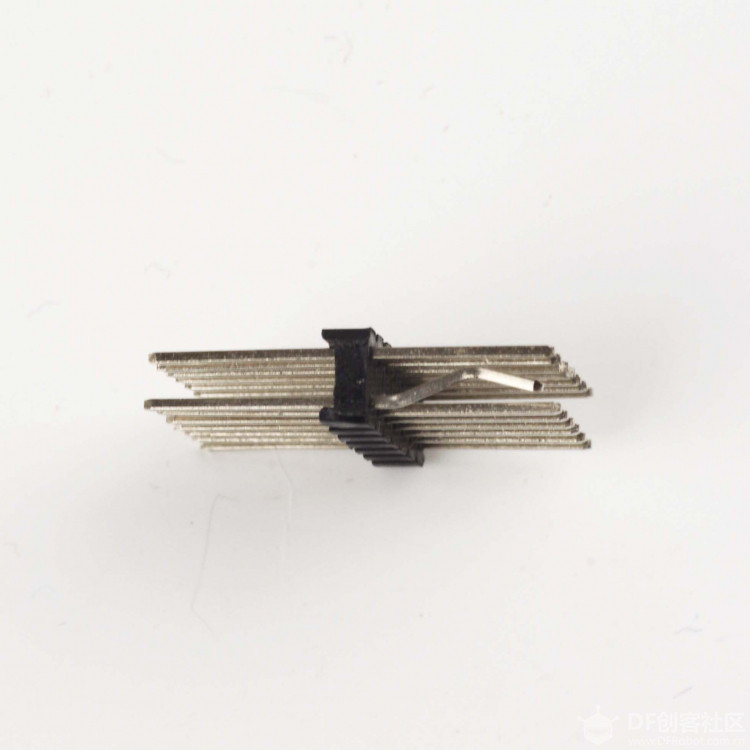

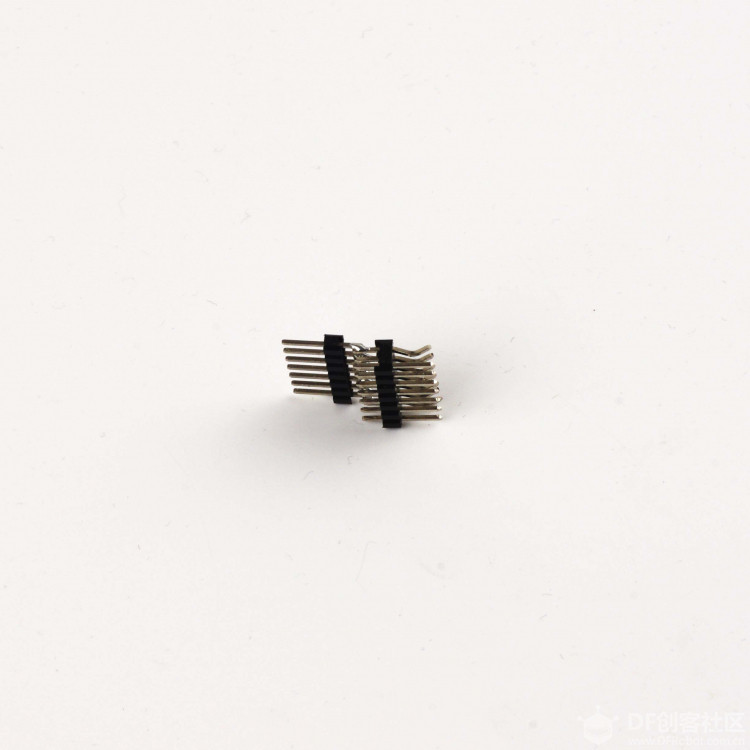

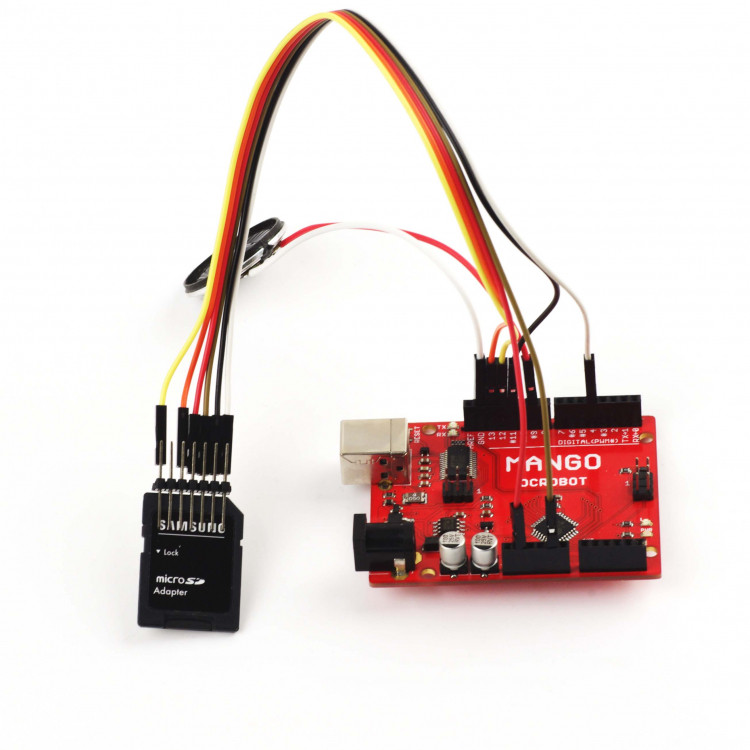

想必大家都看了我们用的视频了吧。 大家一定很想知道是如何实现的，实现起来方便么? 今天就来为大家揭开这个秘密。 首先，我们需要用到下列器材： 1、mango控制板一块（你也可以使用其他Arduino兼容版） 2、SD卡一张 3、7pin双排长针一条或者7pin双排针，单排针各一条 4、7pin杜邦线一排 5、喇叭一个  第一步，制作SD读卡器部分 我们需要用到平口钳子一把  首先把长排针的座子往下压，成如下形状   然后我们用平口钳，把双排长针弯折成如下形状  所有针都弯好后就是这个样子  这样你就可以插入SD卡了  当然，你也可以用7pin双排针和单排针把双排针弯折成如下，然后用电烙铁把单排针和双排针焊在一起  第二步，音源文件制作 首先你需要把任意音频文件转换成.wav格式，我们用到了foorbar2000这个软件，大家也可以使用其他转换软件  打开foorbar2000后，添加你需要转换的歌曲，然后在歌曲名上右击，选择转换  选择输出格式为.wav，然后点击转换，选择保存目录就可以了 第二步，制作让arduino播放的音频文件 首先，我们需要用到一款软件，请在附件下载 tools 然后可以根据你的arduino板子的工作频率选择合适的转换程序 这里我们选择了arduino with 16Mhz 然后可以看到有很多转换模式  这里，我们选择了FullRate@16MHz_Mono这个模式，全速率单声道模式 将你刚刚生成的.wav格式文件拖到这个批处理上  当提示如下图时，说明转换完成了  然后，你会发现新建了一个文件夹，转换好的文件就在里面 第三步，将文件放到SD卡中 首先，你需要将SD卡格式化成FAT格式，然后将刚才的文件放到SD卡根目录下，注意，文件名不能使用中文 第四步，连接SD卡，喇叭，和mango板 按下如图所示连接即可  喇叭正极接到D9，负极接到GND，可以在喇叭负极和GND之间串联一颗10uF以上的电容，这样音质会更好 接好后如下图  第五步，添加arduino库文件 将库文件添加到libraries文件夹里 库文件附件中下载 第六步，下载程序 可以下载库里面的MostFunctionDemo.ino程序  下载完成后，打开串口调试器，如果没有出错的情况下，你会看到如下画面  然后，将你要播放的文件名输入后发送，正确的情况下回提示如下  然后，发送p就可以播放了，你就可以从喇叭中听到优美的歌曲了  |
-
-
1.41 MB, 下载次数: 6124
tools
-
-
347.6 KB, 下载次数: 6123
