穹顶之下的挣扎-DIY空气质量监测+净化器
2015-03-0513.7万
精华项目
AI 快速预览详细
本文介绍了如何DIY一个简易的空气净化器，通过USB风扇、HEPA过滤网和DFRobot的WiDo WiFi物联网主控器等硬件材料，结合激光PM2.5/10灰尘/颗粒物传感器模块，实现对空气质量的实时监测与净化。从实际测试数据来看，该装置在短时间内能显著降低PM2.5浓度，为改善室内空气质量提供了一种低成本解决方案。
|

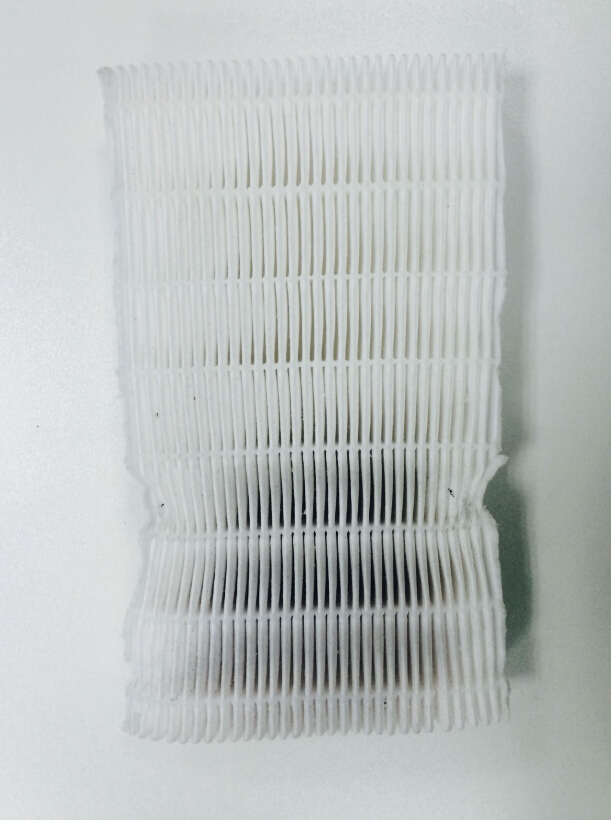

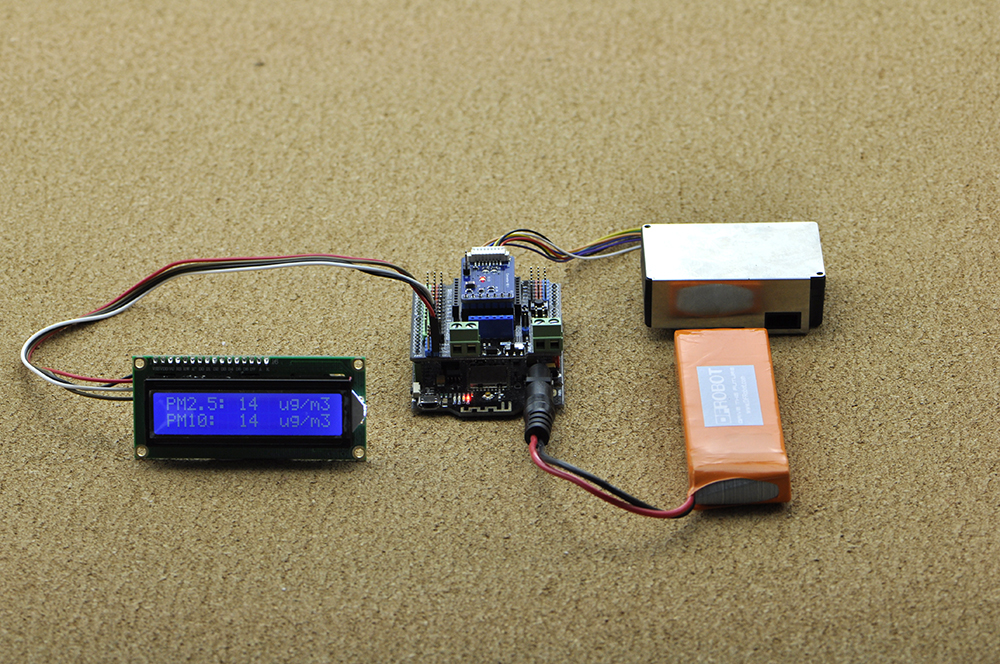

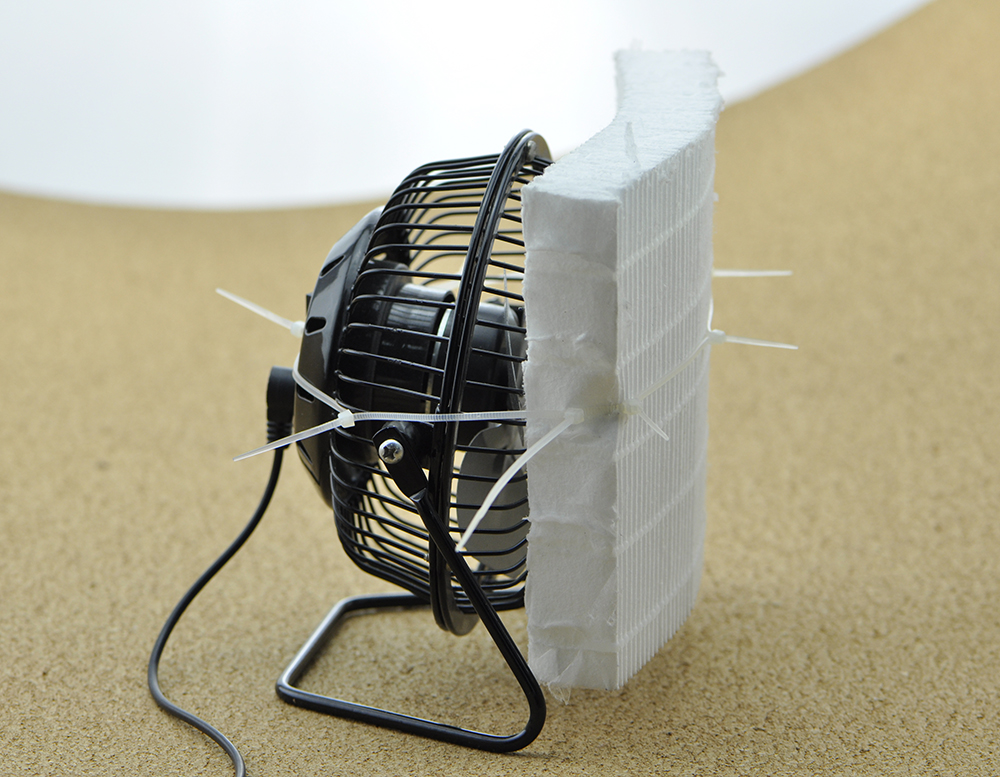

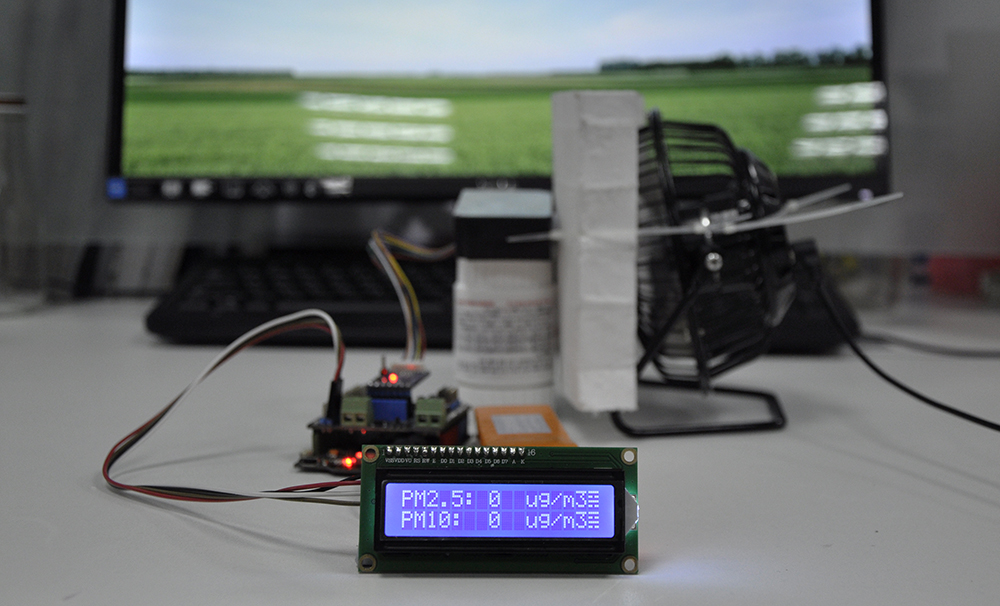

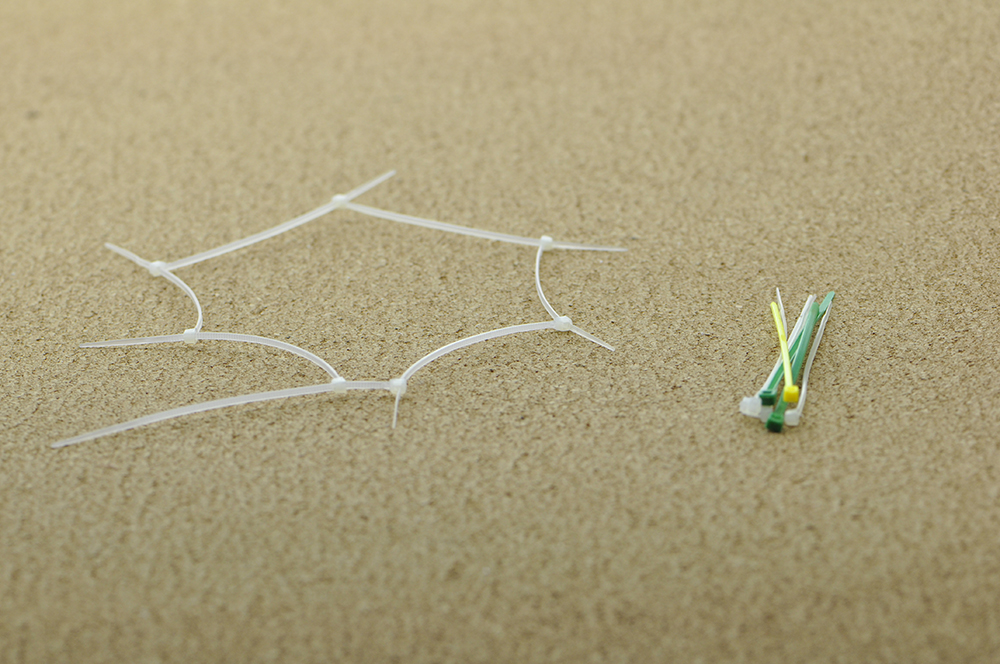

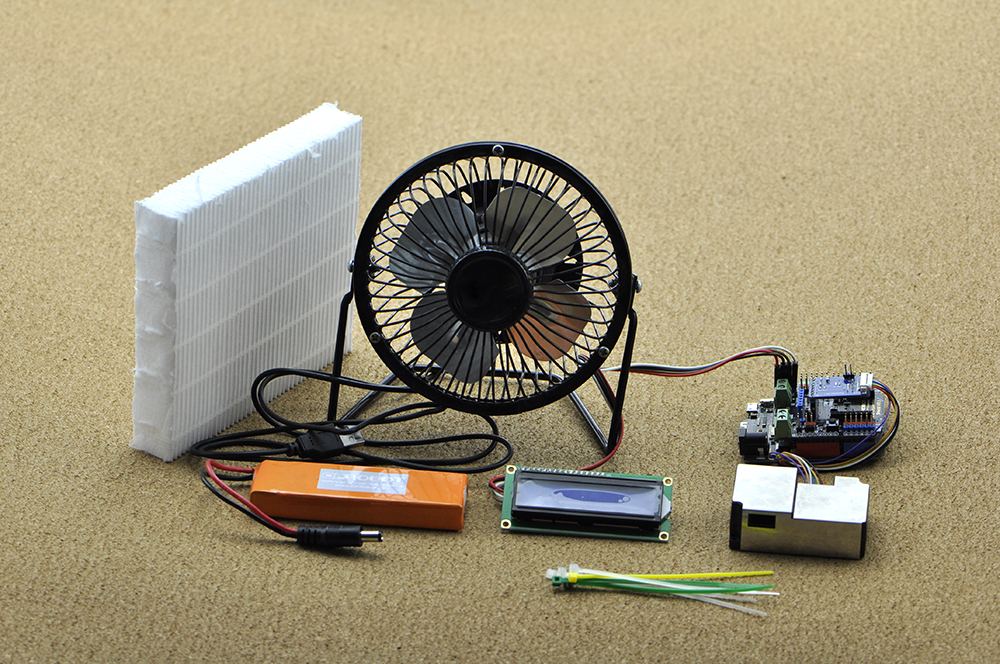

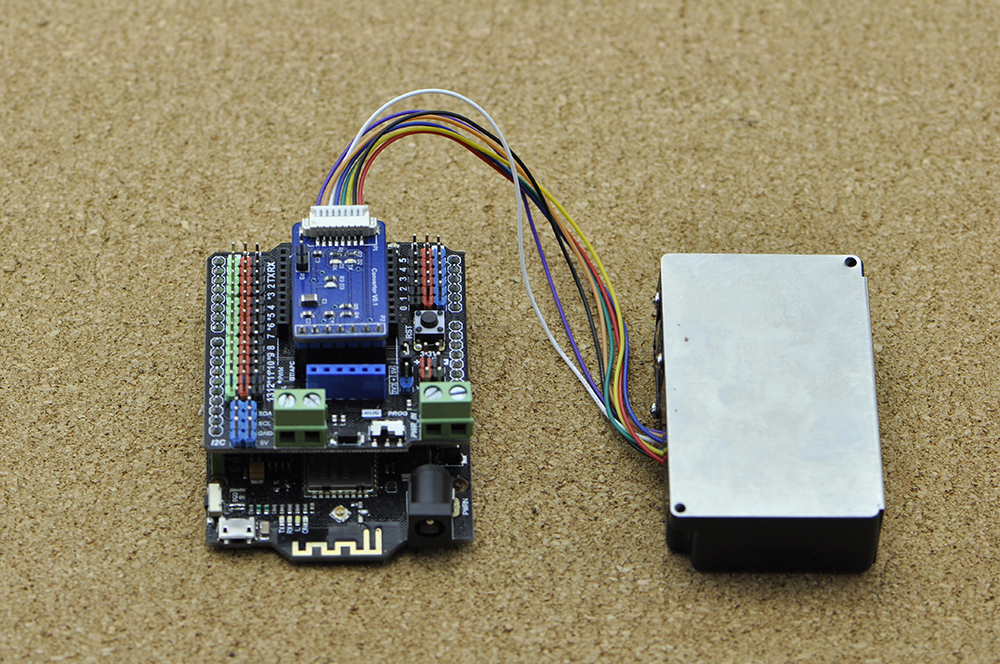

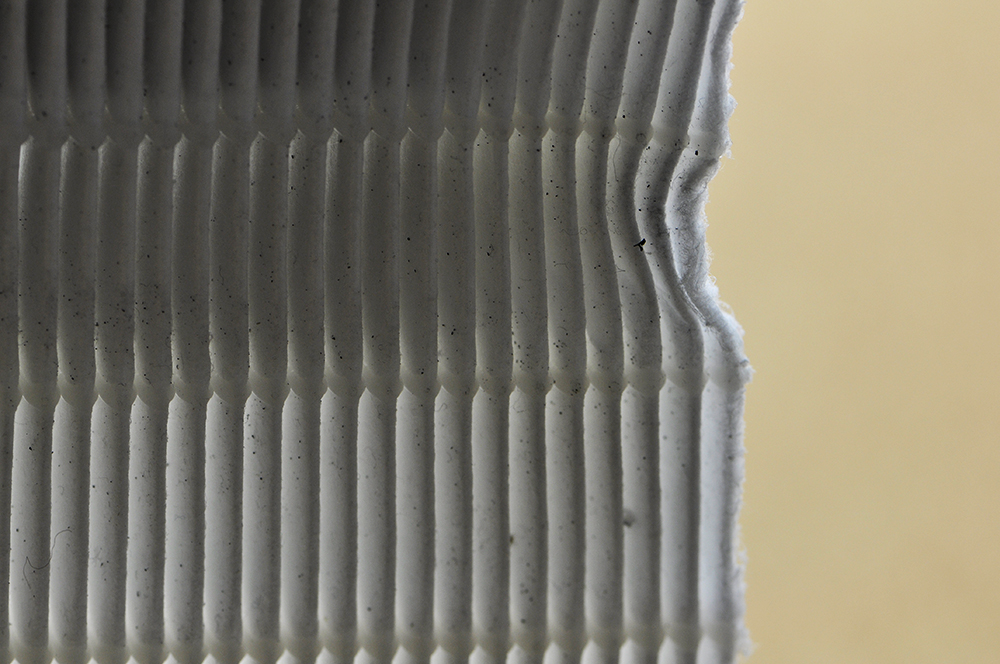

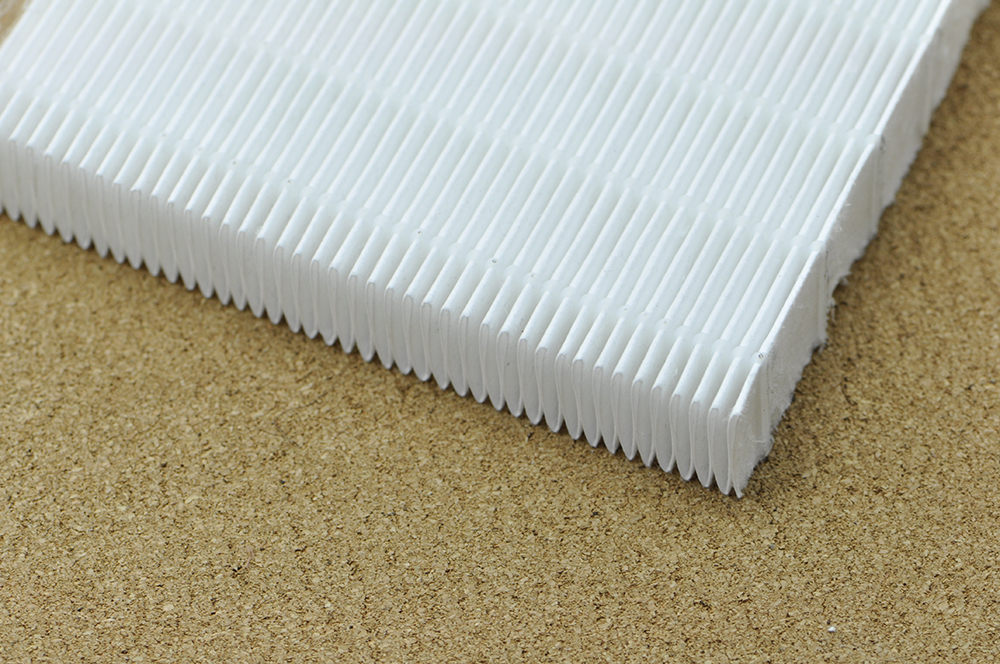

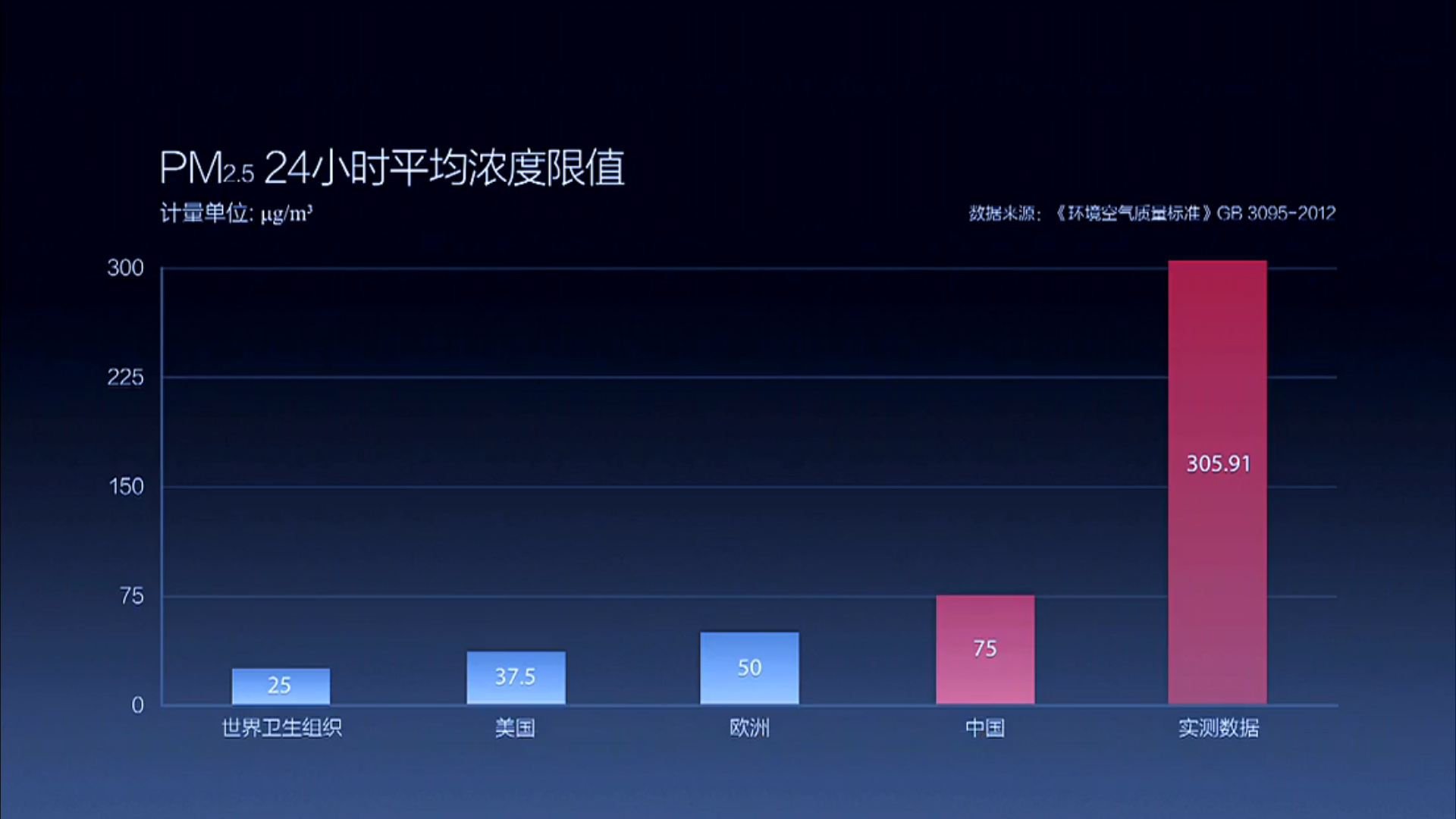

（截图来自 柴静雾霾调查:穹顶之下 同呼吸共命运）    编者按： 被穹顶之下和柴姐姐刷屏已有一阵子，如果说技术拯救世界有点over，但是从创客的身份出发，总该做一些实际的事情让生活变得美好一点点，代表至少我们挣扎过。 我们知道PM2.5就存在在空气当中，环绕在我们周围，它们是一些空气动力学直径小于2.5微米的颗粒，但是肉眼却看不见它们，这是一场看不见敌人的战争。柴姐姐说只有一个办法，能把它拽在眼前，在采样膜之外，我们动手DIY了一条新路。  按照工程师Eric的版本重新做了一个简易版，虽然这个DIY作品，看着lowlow的，实际上过滤效果还是杠杠的。 对于现在市场上的空气净化器来说，已经让我挑的眼花缭乱，看起来都很高大上，但是原理上都是大同小异，有一次在某宝上看到了这么一家DIY百姓空气净化器的店铺，让我自己想动手做个简易的DIY空气净化器想法。 说干就干，一个USB小风扇，在某宝店里买了个HEPA过滤网，至于做好以后是否能达到空气净化的功能，再传感器模块来进行测试，再好不过了。 硬件材料： 1. USB风扇 2. 扎带若干 3. HEPA过滤网 4. DFR0321 WiDo WiFi物联网主控器 5. IO传感器扩展板 V7 6. USB下载线 7. 激光PM2.5转接模块 8. SEN0177 激光PM2.5/10灰尘/颗粒物传感器模块 9. DFR0063 I2C LCD1602液晶模块 10. IIC接口模块专用连接线 DIY空气净化器的制作过程非常简单，直接上图 普通扎带若干  接下来登场的是HEPA过滤网，过滤效果相当不错~  捆绑术  简陋的装置做完，接下来就要看我的成果如何，对于过滤效果来说是否能达到优良等级的过滤效果了~ 激光PM2.5/10灰尘/颗粒物传感器模块与激光PM2.5转接模块登场。  与以前做的PM2.5检查模块来说，这个模块的最大好处就是省去了软件计算方面的问题，直接靠串口就可读到非常准确的PM1.0/PM2.5/PM10的数据，这样一来也会对设计师来说会减轻很大的负担！ 这里选择WiDo WiFi物联网主控器的主要原因是为了后期将PM2.5检查数据可以直接上传云端，实现实时可以看到当前的空气质量状态，还有一个原因是，由于激光PM2.5/10灰尘/颗粒物传感器模块通讯方式是用串口实现，而DFRobot UNO R3只有一个独立的串口，而WiDo WiFi物联网主控器有2个串口，所有我选择了WiDo WiFi物联网主控器，为了更加直观显示数据，加了一块显示屏。 只要轻松的插上几根线就完成连接，是不是很方便呀？空气质量检查平台就这么诞生了~  下载代码，见附件。 烧录到WiDo WiFi物联网主控器里后，打开串口软件，波特率设为115200，这样你就可以清晰的读出PM1.0/PM2.5/PM10.0的数据。 最近2日空气质量较好，以下采用Eric1月21日采集的数据。  对比上海浦东张江的空气检查数据来说明情况  误差相差很小吧~说明这个模块还是很给力滴！ 接下来就是见证奇迹的时刻了！ 打开风扇的开关，让风扇工作起来，从出风口那里可以感觉到清新的空气，接下来把激光PM2.5/10灰尘/颗粒物传感器模块放在风扇的出风口处。  怎么样，从120多的PM2.5数据，到30多的PM2.5数据，不足2分钟时间，就可以达到优良的空气质量，总的来说，还算满意吧~大家觉得呢？ 下面是一片使用了1个月的过滤网的照片，下部为固定在风扇上的部位。  细节照片：  但是！！我们发现DIY的空气净化器的净化范围很有限，基本要把出风口尽可能地靠近你的呼吸器官才能达到净化效果。而且，具体的净化效果也随风扇的选择、环境空间的大小、距风口距离等许多影响因素的变化，有很大差异，详细的测试报告还有待进一步的完善。 办公环境  再上一些实际吸烟室里检查到的时时数据   作者：Eric & Ash * DF创客社区版权所有，未经授权不得以任何形式使用。 |
-
-
2.56 KB, 阅读权限: 10, 下载次数: 2152
