很开心这次能够的首先拿到了这款DFRobot W5500以太网接口主控板。虽然只是测试版，但基本上已经具备了完整的功能清单。而且请注意Title，这货不是扩展板，这是主控板！！！一块集合了以太网接口，但却只有普通Uno大小的主控板！（颤抖吧！凡人们！）
上次WIFI数据上传的教程，一直苦于没有时间，没有把Yeelink的教程给发出来，感觉很愧对大家的热爱，这回就补个W5500 Yeelink的教程分享给大家，经供参考。（我就是懒得写，你咬我啊~）
STEP 1 准备材料 1 DFRobot W5500 Ethernet Microcontroller x1 4 RJ45 网线 x1 5 MicroUSB线 x1
STEP 2 硬件测试 此处请参考W5500和SHT10温湿度传感器的产品维库：

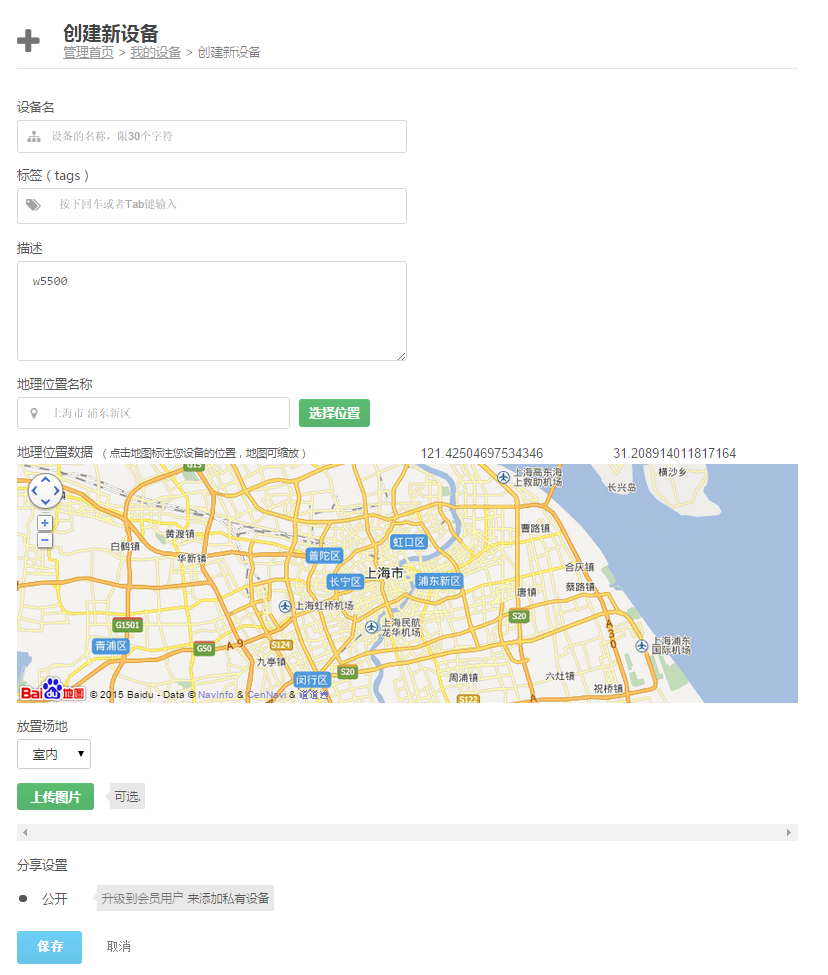

STEP 3 Yeelink 网络设置 登陆Yeelink账号，至用户中心 添加新设备,填入基本信息

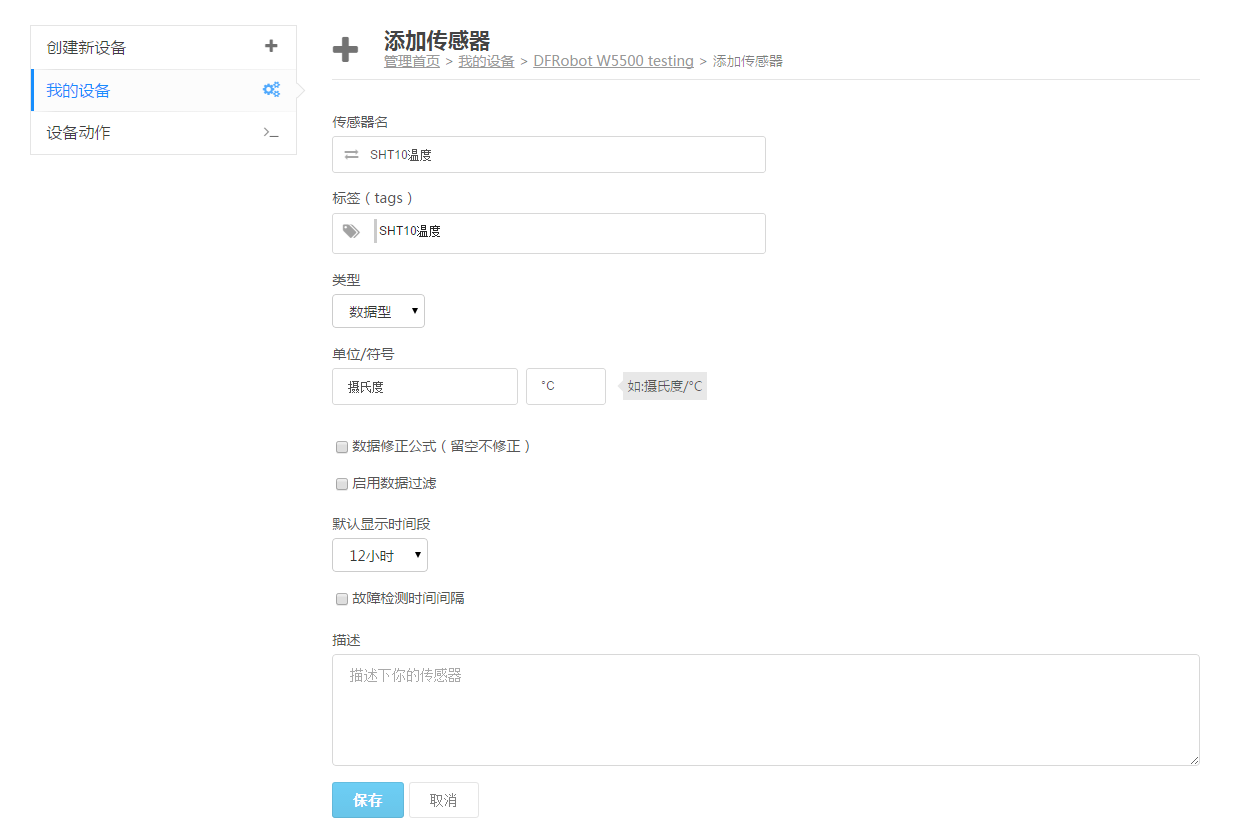

点击设备管理，添加传感器，选择数据类型，填入相关参数

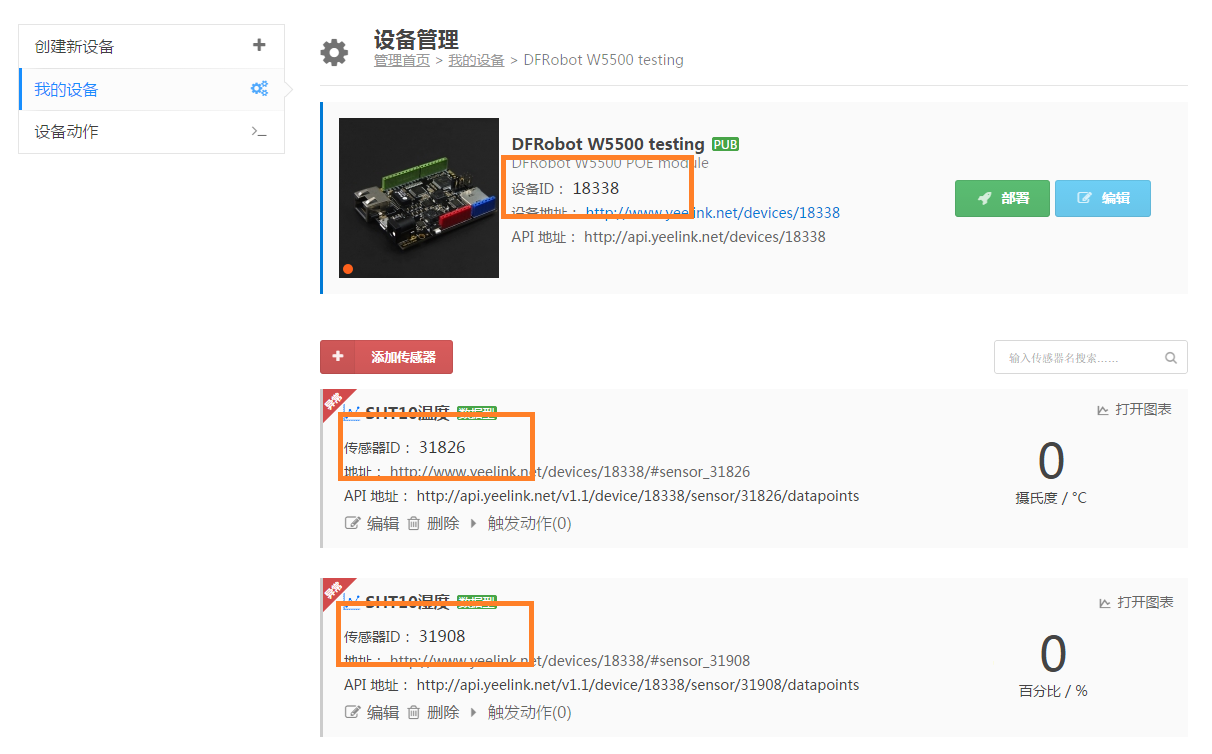

考虑到我需要添加温度与湿度两个传感器数据，所以这边我添加了两个传感器 SHT10温度和SHT10湿度 请注意上面的两组ID： 设备ID和传感器ID
再次回到用户中心，查看你的API Key 这三组ID编号是你区别于其他设备的关键所在，都是独一无二的。至此，所有的信息已经全部收集到手。
首先先要下载相关的Arduino library
上传代码至你的W5500主控板（由于第二步的硬件测试已省略）上传过程请参考产品维库 Board：Leonardo
- <font size="3">#include <Ethernet.h>
- #include <WiFi.h>
- #include <SPI.h>
- #include <yl_data_point.h>
- #include <yl_device.h>
- #include <yl_w5100_client.h>
- #include <yl_wifi_client.h>
- #include <yl_messenger.h>
- #include <yl_sensor.h>
- #include <yl_value_data_point.h>
- #include <yl_sensor.h>
- #include <SHT1x.h>
-
-
- #define SS 10 //D10用于W5500的片选
- #define RST 11 //D11用于W5500的复位
- #define dataPin 4
- #define clockPin 5
-
- float temp_c;
- float humidity;
- int time=0;
-
- SHT1x sht1x(dataPin, clockPin);
-
-
- IPAddress ip(192,168,1,213); // SET your static IP address
-
- yl_device ardu(18338); //此处替换为你的设备编号
- yl_sensor therm(31826, &ardu);//此处替换为你的传感器编号
- yl_sensor therm1(31908, &ardu);//此处替换为你的传感器编号
-
- yl_w5100_client client;
- yl_messenger messenger(&client, "2400000000000000000000000", "api.yeelink.net"); //此处替换为你自己的API KEY
-
-
- void setup()
- {
- Serial.begin(9600); //for output information
-
- pinMode(SS, OUTPUT);
- pinMode(RST, OUTPUT);
- digitalWrite(SS, LOW);
-
- digitalWrite(RST,HIGH); //复位模块
- delay(200);
- digitalWrite(RST,LOW);
- delay(200);
- digitalWrite(RST,HIGH);
- delay(200); //等待W5500芯片工作
-
- byte mac[] = {
- 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xAA };
- Ethernet.begin(mac);
- }
-
- void loop()
- {
- temp_c = sht1x.readTemperatureC();
- humidity = sht1x.readHumidity();
-
- time=time+1;
- if (time%2==1)
- {
- yl_value_data_point dp(temp_c);
- therm.single_post(messenger, dp);
- Serial.print(temp_c,2);
- Serial.println("C");
- }
-
-
- else if(time%2==0)
- {
- yl_value_data_point dp(humidity);
- therm1.single_post(messenger, dp);
- Serial.print(humidity);
- Serial.println("%");
- }
- }</font>
-
注意事项： 由于W5500的驱动管脚与官方的W5100不一样，必须在代码中重新定义一遍芯片的片选和复位管脚，在上述代码中为这一段 - #define SS 10 //D10用于W5500的片选
- #define RST 11 //D11用于W5500的复位
初始化中的片选和复位过程-
- pinMode(SS, OUTPUT);
- pinMode(RST, OUTPUT);
- digitalWrite(SS, LOW);
-
- digitalWrite(RST,HIGH); //复位模块
- delay(200);
- digitalWrite(RST,LOW);
- delay(200);
- digitalWrite(RST,HIGH);
- delay(200); //等待W5500芯片工作
因为想要在同一个设备中添加两个传感器，所以加了一个time变量，来同时执行两个传感器的数据上传- time=time+1;
- if (time%2==1)
- {
- yl_value_data_point dp(temp_c);
- therm.single_post(messenger, dp);
- Serial.print(temp_c,2);
- Serial.println("C");
- }
-
- else if(time%2==0)
- {
- yl_value_data_point dp(humidity);
- therm1.single_post(messenger, dp);
- Serial.print(humidity);
- Serial.println("%");
- }
请注意我定义的两个不同的传感器名字，加个“1”就好，名字无所谓的啦~- yl_sensor therm(31826, &ardu);//此处替换为你的传感器编号
- yl_sensor therm1(31908, &ardu);//此处替换为你的传感器编号
基本一些需要注意的都有了，你还在烦恼什么！！！
STEP 5 查看已上传的数据
Done！
|
