今天是元宵节，按照国际惯例，要玩灯笼（这个我是从上周的活动主题得到启发）
我准备做的灯笼功能：1。MP3声音播放 2。LED灯光变化。

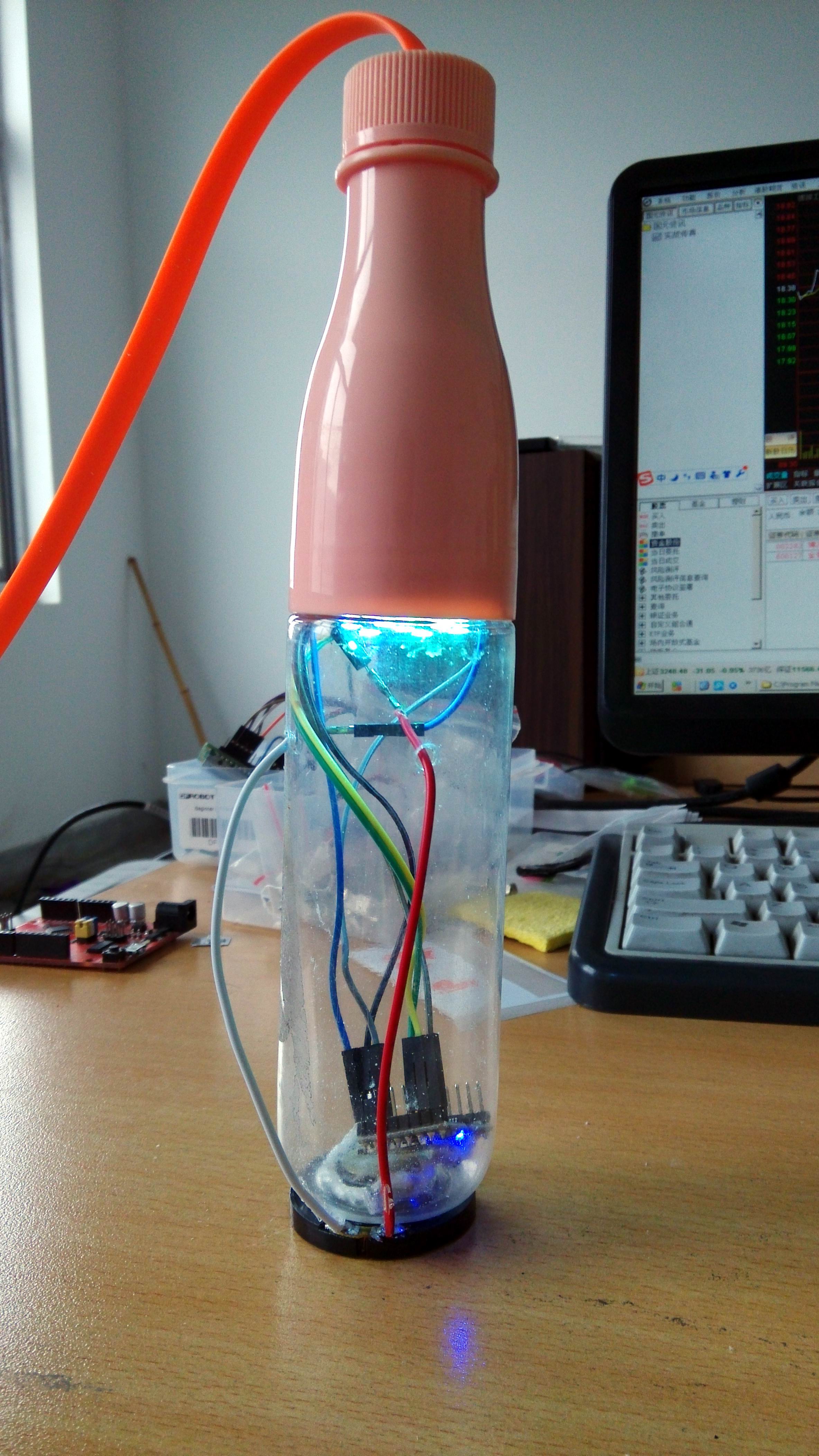

图片效果
元宵灯笼上视频图3

http://www.tudou.com/programs/view/jWO454i4YY8
硬件列表
BLUNO NANO                      https://www.dfrobot.com.cn/goods-875.html
RGB 全彩灯盘                      https://www.dfrobot.com.cn/goods-144.html
DFPlayer Mini 播放器模块 https://www.dfrobot.com.cn/goods-891.html
小喇叭                                  https://www.dfrobot.com.cn/goods-611.html

制作步骤
本次灯笼的外壳，我采用了水彩笔的笔筒。上述硬件正好可以放入其中。由于我没有相应的供电和采用拓展板，所以供电部分采用的是USB线加手机充电宝的方式。

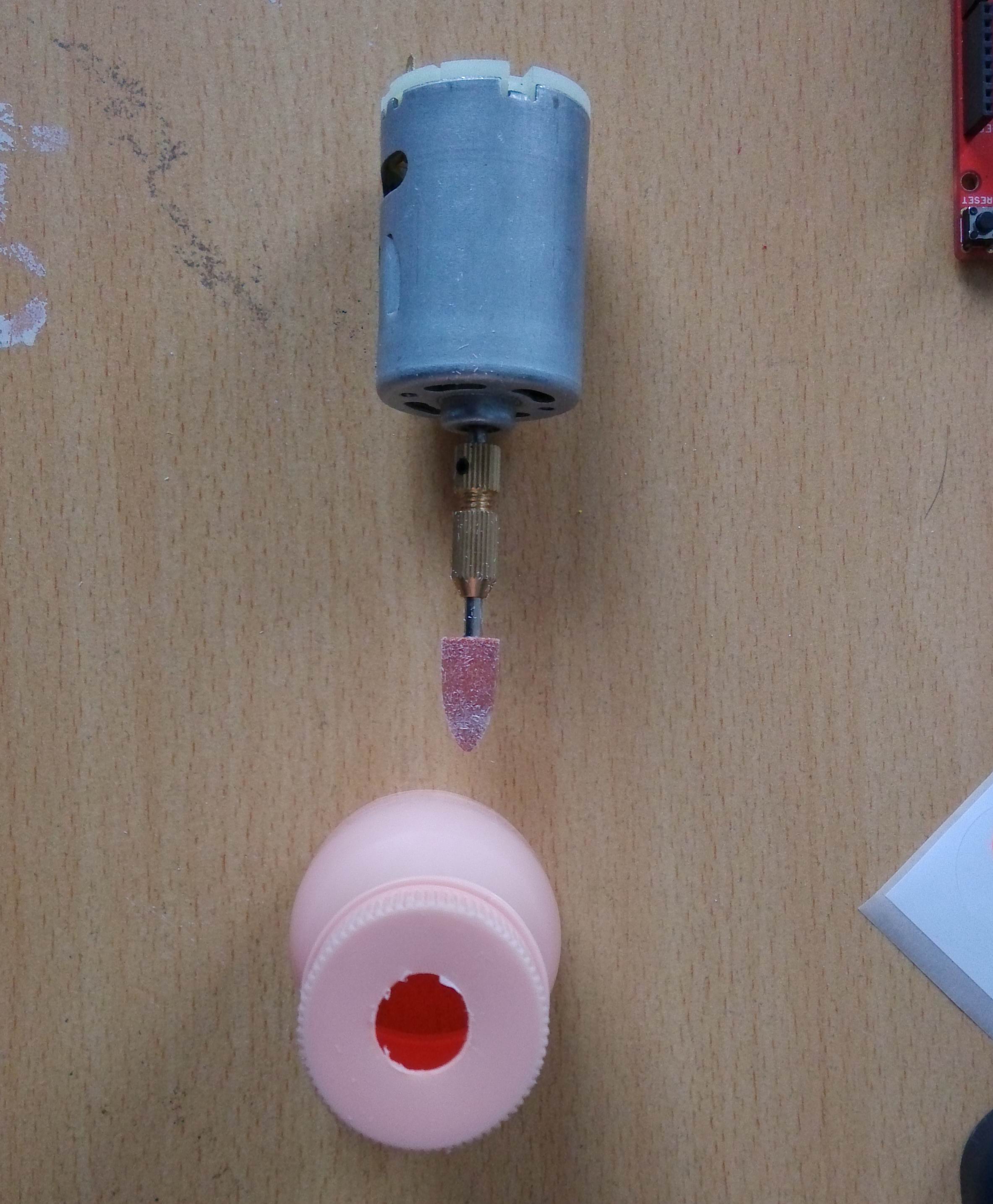

对瓶盖进行打孔，USB穿线孔，并用打磨砂轮对孔进行修边，如下图。

再对平底打孔，喇叭安装在底部。

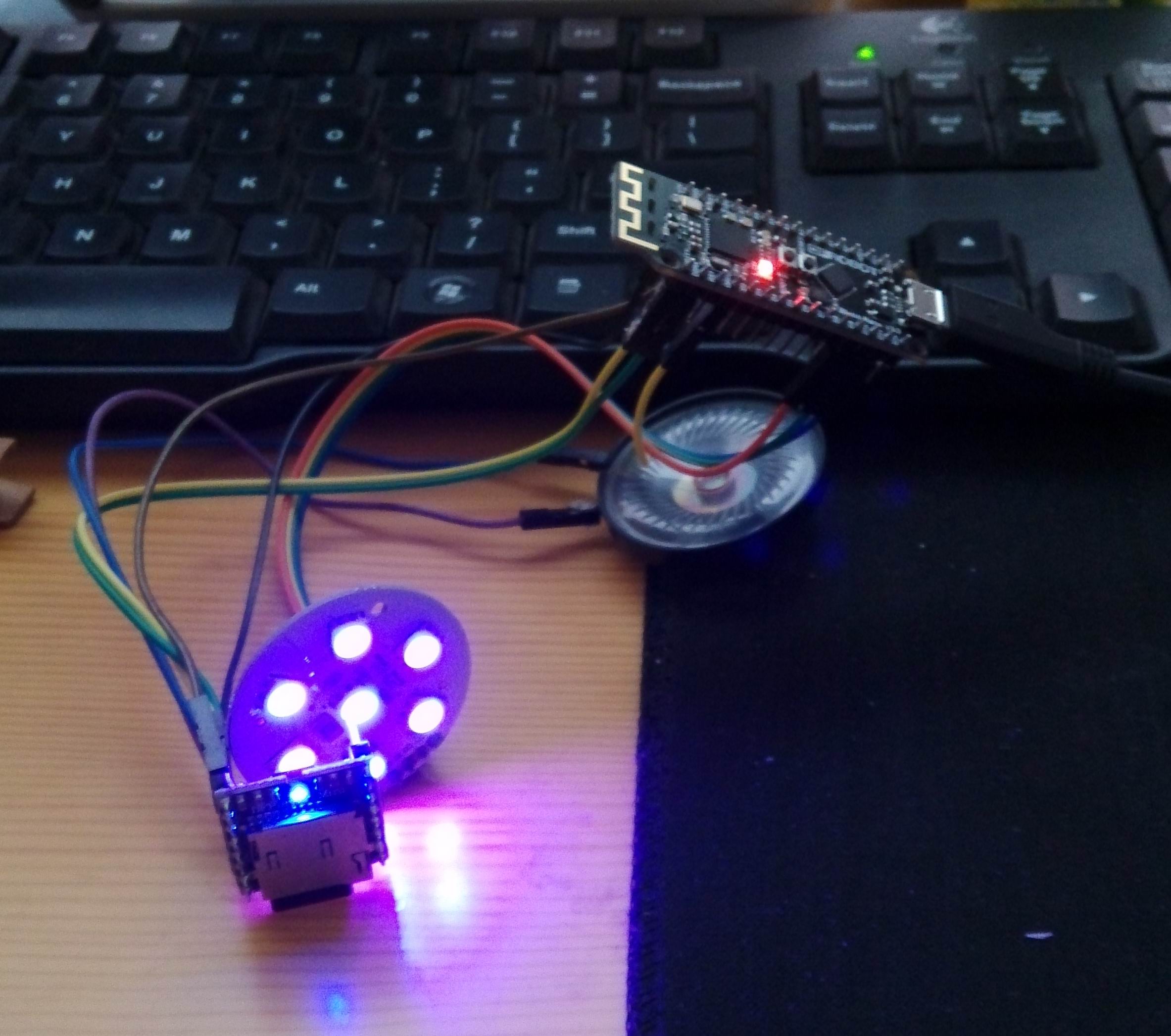

然后连接各器件，LED灯盘四根引脚R\G\G分别对应数字口9、10、11 ；MP3MINI播放模块连线如下图所示，请将UNO 替换为BLUNO NANO

以上连线如果都做好的话，那么OK把MP3 MINI 和灯盘塞入到瓶子里。然后拧紧瓶盖。现在就可以玩你的灯笼了。

代码

int redPin = 9;
int greenPin = 10;
int bluePin = 11;
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
byte sensorPin = 2;
byte indicator = 13;

void setup()
{
mp3_set_serial (Serial);       //set Serial for DFPlayer-mini mp3 module
mp3_set_volume (30);
pinMode(redPin, OUTPUT);
   pinMode(greenPin, OUTPUT);
   pinMode(bluePin, OUTPUT);
  Serial.begin(9600);
}
void loop()
{ mp3_play (1);
  colorRGB(random(0,255),random(0,255),random(0,255));
delay(10000);

}

void colorRGB(int red, int green, int blue){
   analogWrite(redPin,constrain(red,0,255));
   analogWrite(greenPin,constrain(green,0,255));
   analogWrite(bluePin,constrain(blue,0,255));
}
总结：
话说这次使用这些器材制作这个灯笼，完全是为了“应景”，毕竟使用BLUNO NANO来做这个东西，有些浪费了。
话说NANO  的另外一个特点是蓝牙，这次完全没有发挥出来着，具体这些功能期待大家的接龙。
