🚀 Arduino + DFPlayer Mini：轻松播放MP3和WAV！

本文为台湾网友Kevin Chen用 DFPlayer Mini MP3 播放模組做的测试。原链接：http://stonez56.blogspot.tw/2015 ... ini-mp3-module.html

Arduino - 測試 DFPlayer Mini MP3 播放模組最近在大陸拍賣網上找到一個 Arduino MP3 播放模組(DFPlayer Mini)，它支援最大32GB SD卡，又可以由 Arduino 下個 Play 的指令就能由SD 卡上播放 MP3 & WAV檔案。加上體積很小一片又只要連接幾支腳位到 Arduino 就能運作了，二話不說就淘了兩片來試試它的功能。

DFPlayer Mini 它的功能真的很多, 有興趣的朋友可以到這裡閱讀 DFPlayer Mini 的介紹！

這個測試主要是測試 DFPlayer Mini MP3 播放模組的功能，所以只需要下列的東西即可：

Arduino mini Pro
DFPlayer Mini 模組
Speaker - 最高支援到 3W
SD card - 2GB ~ 32GB 以 FAT or FAT32 格式化
洞洞板 / 跳線
MP3 / WAV 格式的音效 or 音樂檔案

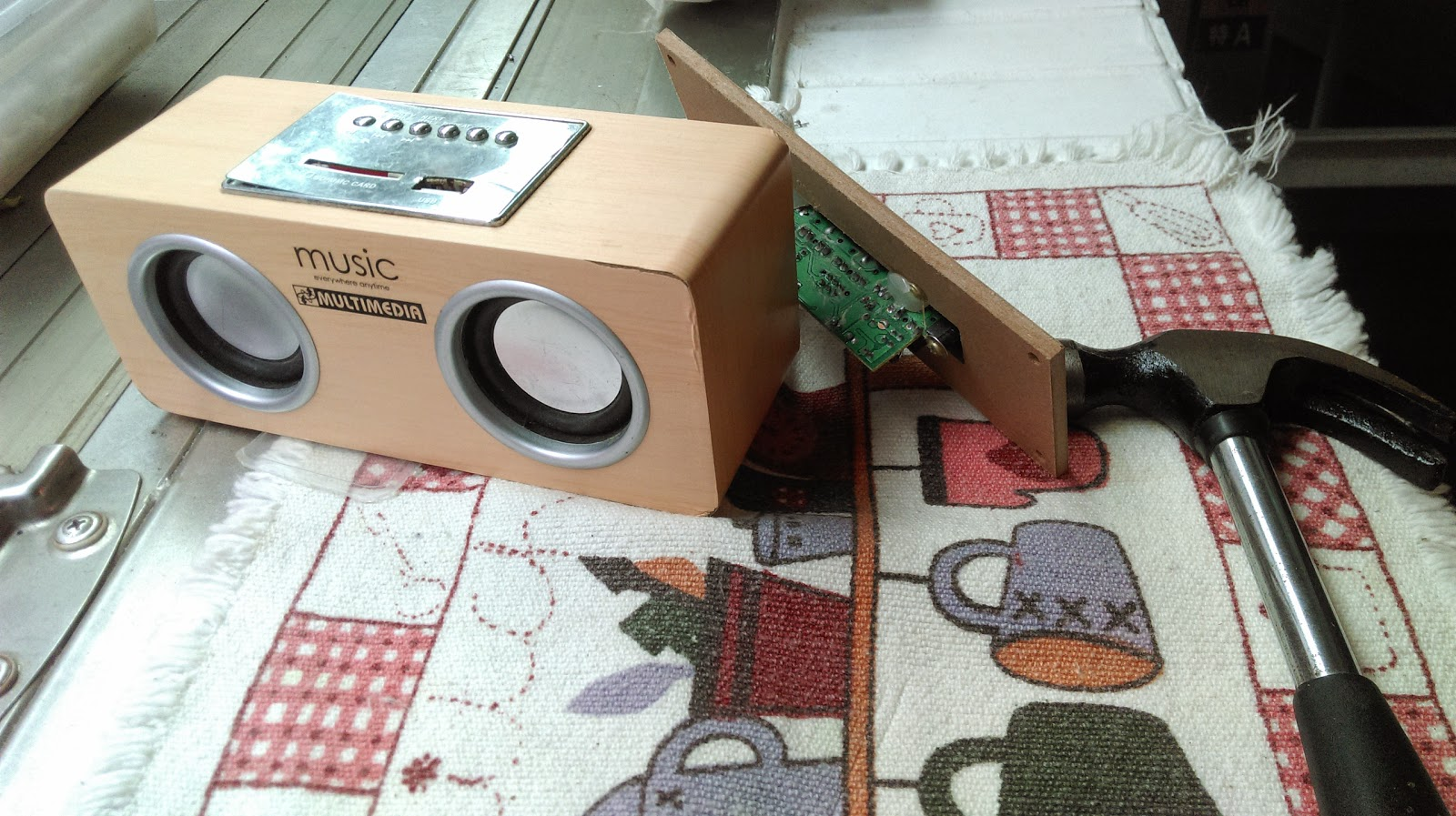

手上剛好有一個壞掉的音樂播放器，我把喇叭拆下來看了一下，剛好是 2W的，可以拿來用。
Arduino - 測試 DFPlayer Mini MP3 播放模組图1

下方是我自己在 Power Point 上畫的線路示意圖：
Arduino - 測試 DFPlayer Mini MP3 播放模組图3

* 注意: 不要直接把 Arduino 的 5V 給 DFPlayer Mini 使用，一定要分別供給 DFPlayer Mini 電源，不然喇叭會發出很大的雜音，我花了兩天才發現這個問題。

以下照片是我實際連接的樣子：
Arduino - 測試 DFPlayer Mini MP3 播放模組图4

* 以下是使用 DFPlayer Mini Module 的注意事項，請仔細閱讀，可以幫你節省很多時間！

DFPlayer Mini 可以讀取 MP3 & WAV 檔案格式，但試過檔案長度1秒以下無法播放。
所有音樂檔案一定要放在 /mp3 資料夾裡
音樂檔案名稱一定要使用 4 個字，如 0001.mp3, 0002.mp3.....0255.mp3
音樂檔案超過4個字後則無限制，像是 0001_Bruno_Mars_Count_On Me.mp3 是沒問題的。
如果你從 SD 卡上刪掉某個檔案，DFPlayer Mini 還是有辦法把它播出來，好怪！後來我從新格式化 SD 卡才成功播放我要的音樂檔案。
Delay(sec); 這個指是是告訴 Arduino 你要播放音樂的長度，如果你給的秒數不足，而下個指令又是要播另一首，則 Arduino 就會把目前播放中斷，而繼續播下一首。
mp3_play (74); 這個指令是播放 0074.mp3 這個音樂檔。



/*
 * Copyright: DFRobot
 * name:  DFPlayer_Mini_Mp3 sample code
 * Author:  lisper
 * Date:  2014-05-30
 * Description: sample code for DFPlayer Mini, this code is test on Uno
 *   note: mp3 file must put into mp3 folder in your tf card
 */

#include <softwareserial.h>
#include <dfplayer_mini_mp3.h>

void setup () {
 Serial.begin (9600);
 mp3_set_serial (Serial); //set Serial for DFPlayer-mini mp3 module
 mp3_set_volume (10);
}

void loop () {

 mp3_play (1); //play 0001.mp3
 delay (10000); //10 sec, time delay to allow 0001.mp3 to finish playing

 mp3_play (2);
 delay (5000);

 mp3_play (5);
 delay (5000);

 mp3_play (20); //play 0020.mp3
 delay (9000);

 mp3_play (81);
 delay (6000);

 mp3_play (74); //play 0074 mp3
 delay (6000);

}
复制代码
