STEM教育 · 基于蓝牙的自行车转向灯（基础版）

【作品介绍】

孩子的小自行车是个“裸车”，没有转向提示系统，虽然很少上路。但是为了安全，我觉得还是应该装。车子虽小但是，功能要全。于是我决定用我手中的材料来实现，自行车骑行转向的功能。

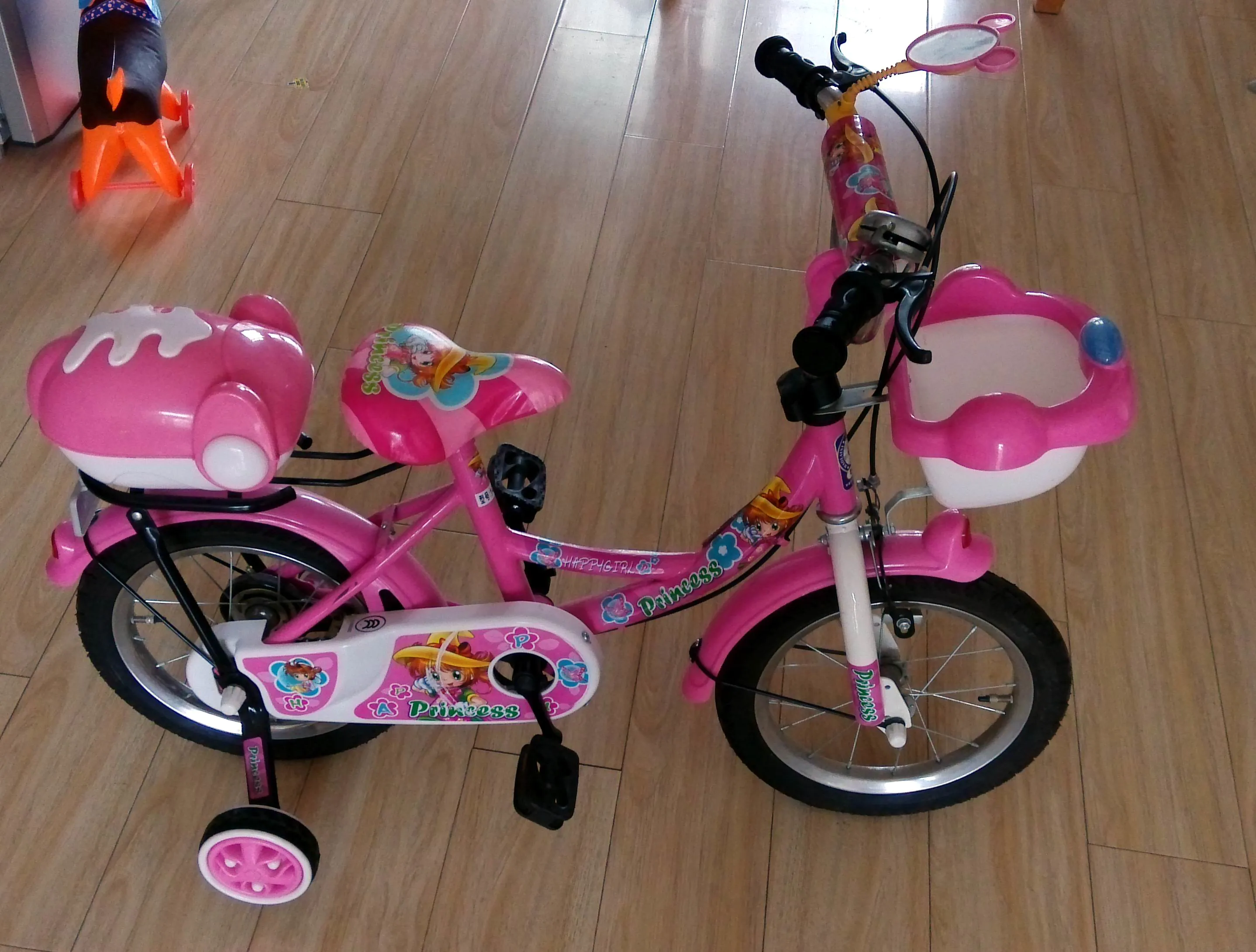

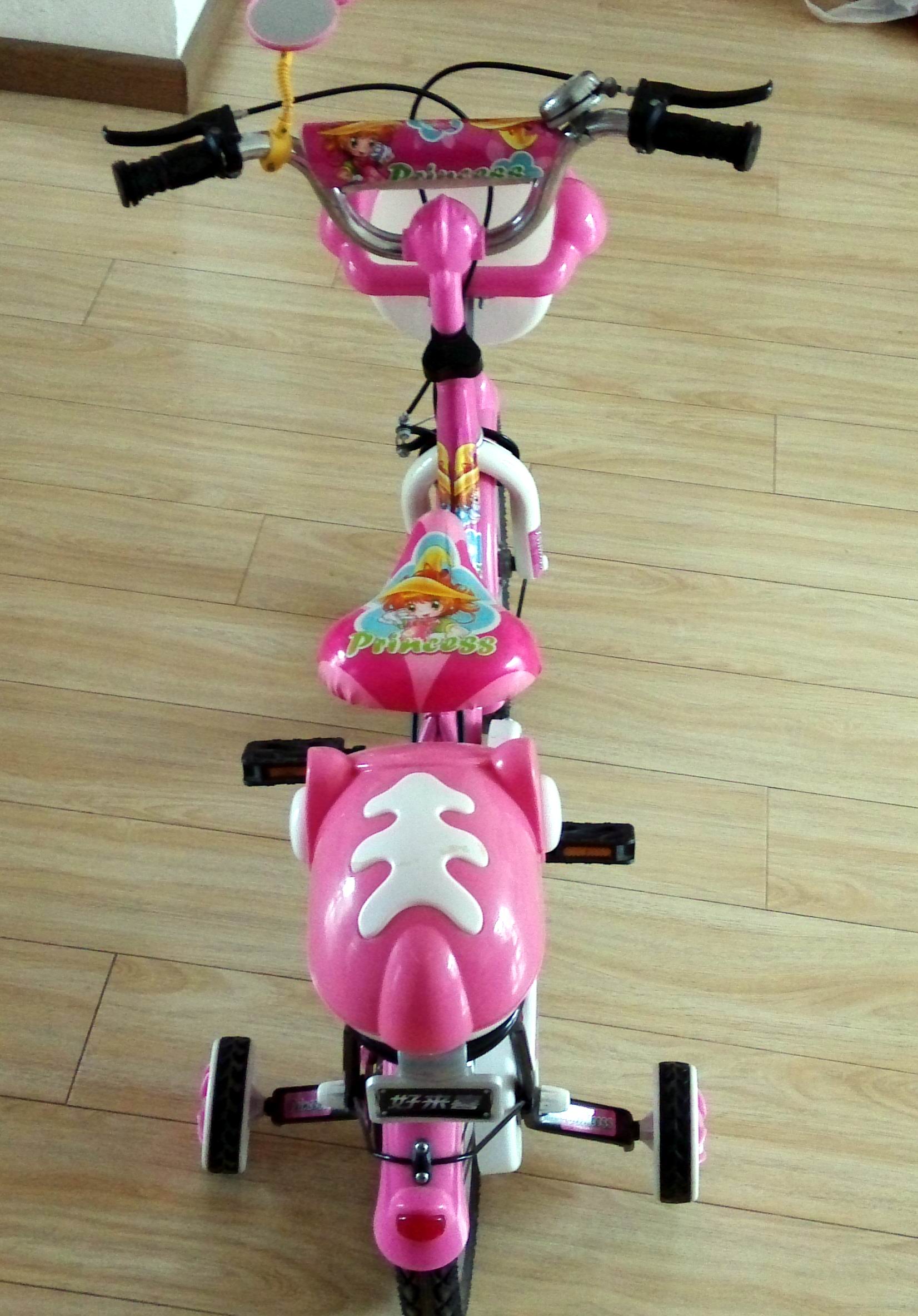

先上两张裸车图片

功能介绍

1. 前端功能：前进、左转、右转功能按钮，及LCD操作面板提示。

2. 车尾端前进、左转、右转灯提示。

【作品展示】

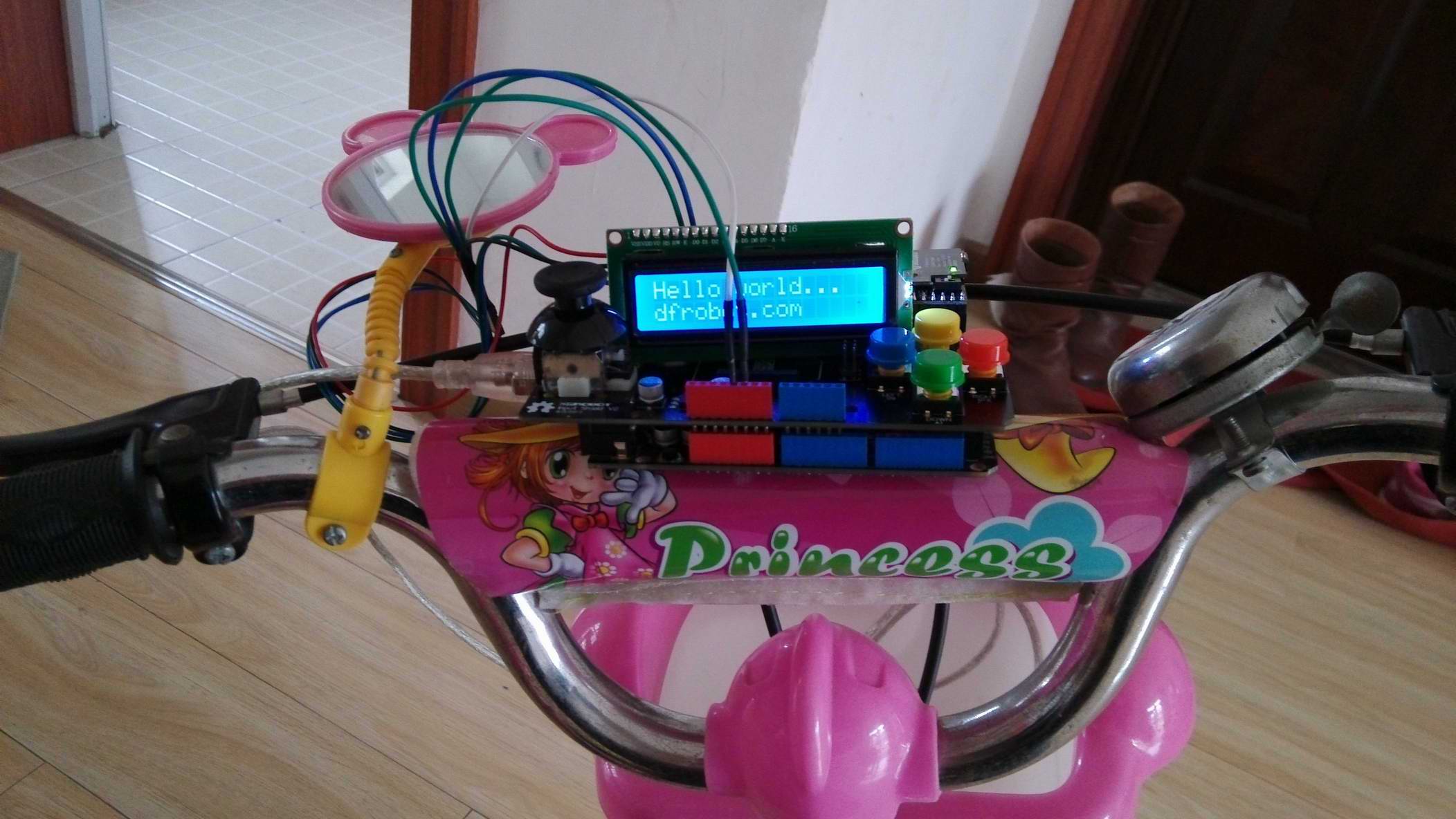

车头部分

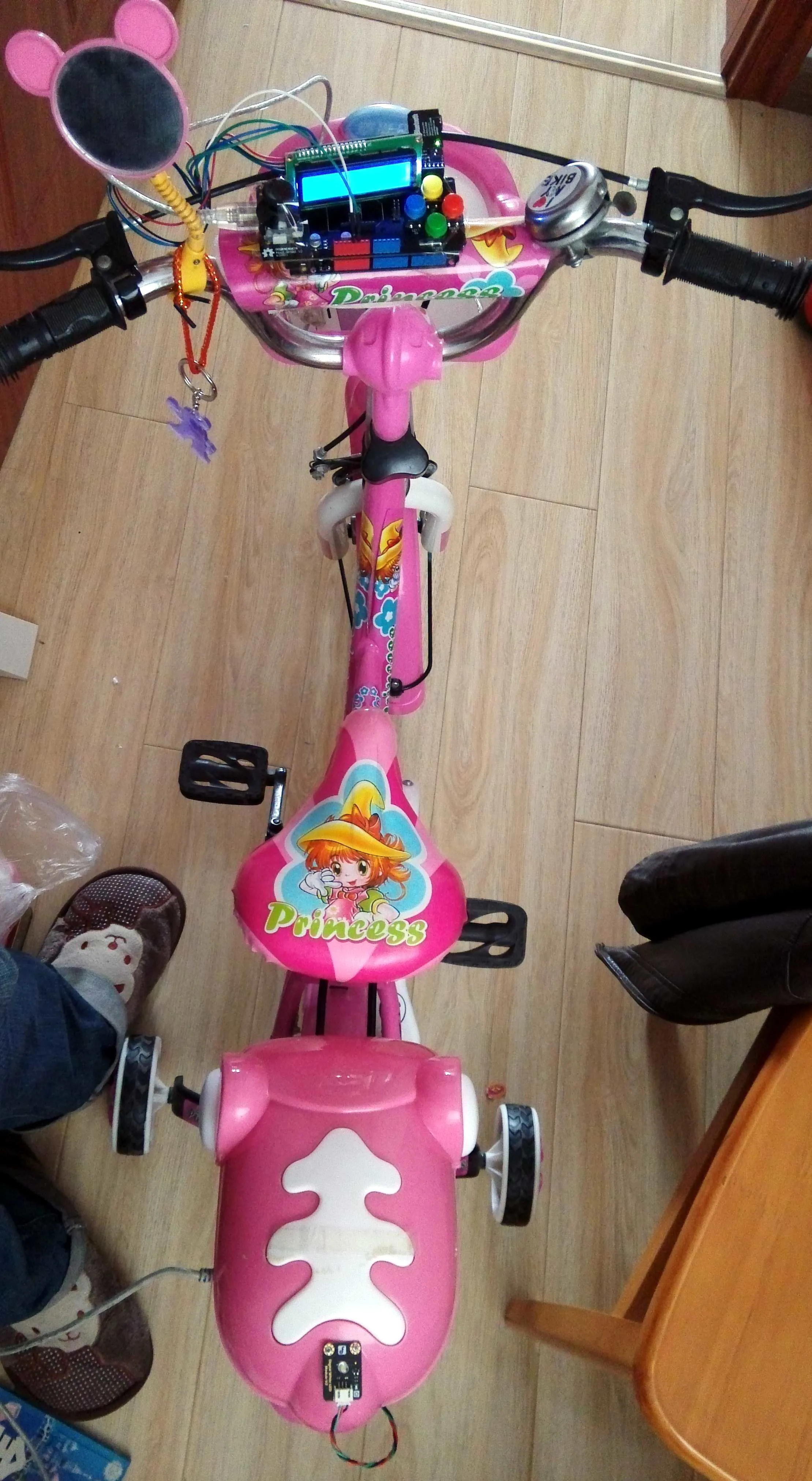

整车效果

视频展示

http://www.tudou.com/programs/view/FyTrJ4PPWbY/

【作品器材】

序号	名称	数量
1	DFRduino Mega2560 V3.0控制器	https://www.dfrobot.com.cn/goods-504.html（2块）
2	输入扩展板V2.0 (集成摇杆/按键)	https://www.dfrobot.com.cn/goods-56.html
3	IO 传感器扩展板 V7.1	https://www.dfrobot.com.cn/goods-791.html
4	DF-BluetoothV3蓝牙串口模块	https://www.dfrobot.com.cn/goods-249.html(2块)
5	LED发光模块(Arduino兼容)	https://www.dfrobot.com.cn/goods-68.html（红、蓝、白）
6	I2C LCD1602液晶模块(兼容Arduino Gadgeteer)	https://www.dfrobot.com.cn/goods-626.html

【制作步骤】

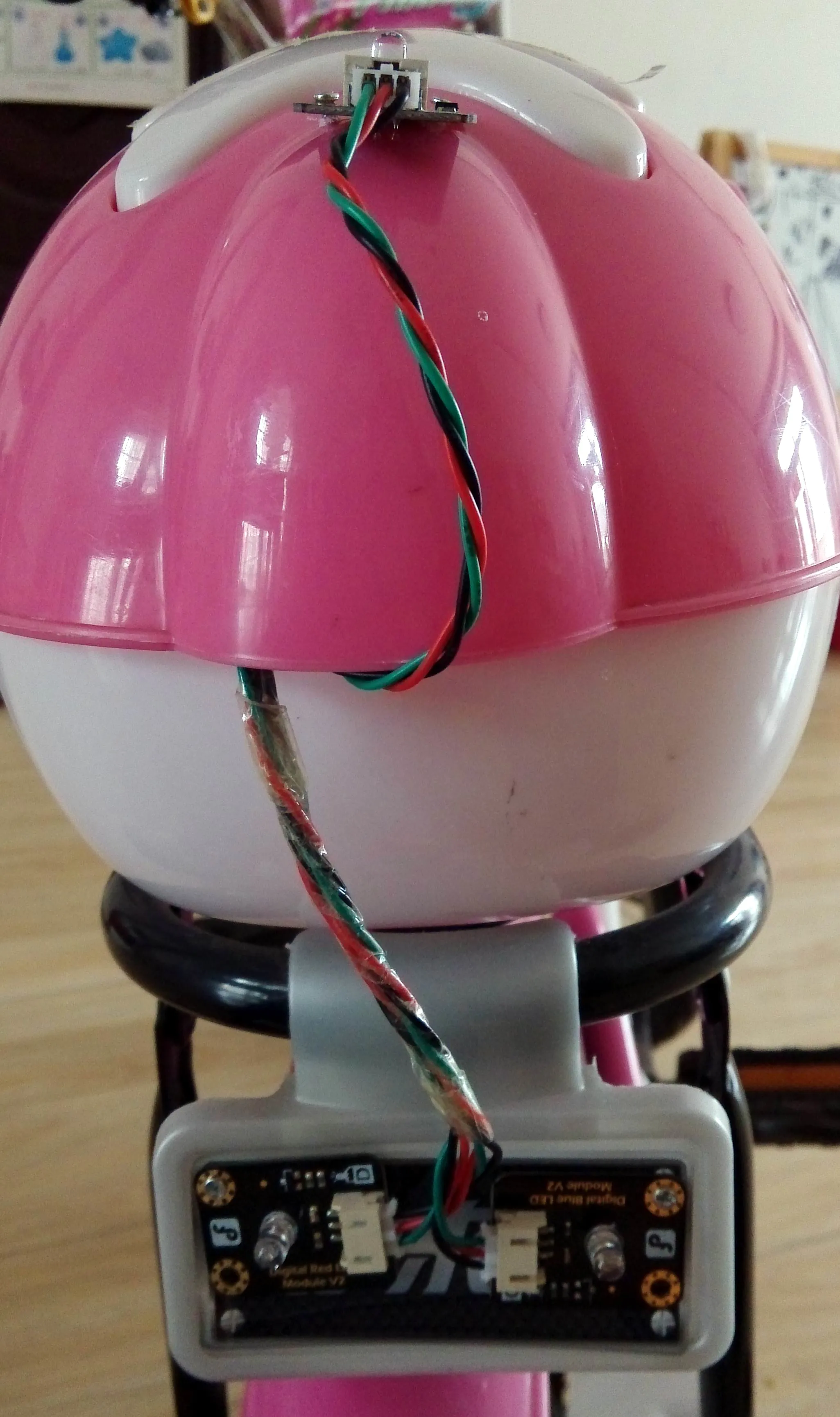

1. 先将LED发光模块安装在车尾后备箱处。用小螺丝将其固定在车箱上。

2. 蓝牙从模块放置在车后备箱里（连线为数字口 10,11,12）

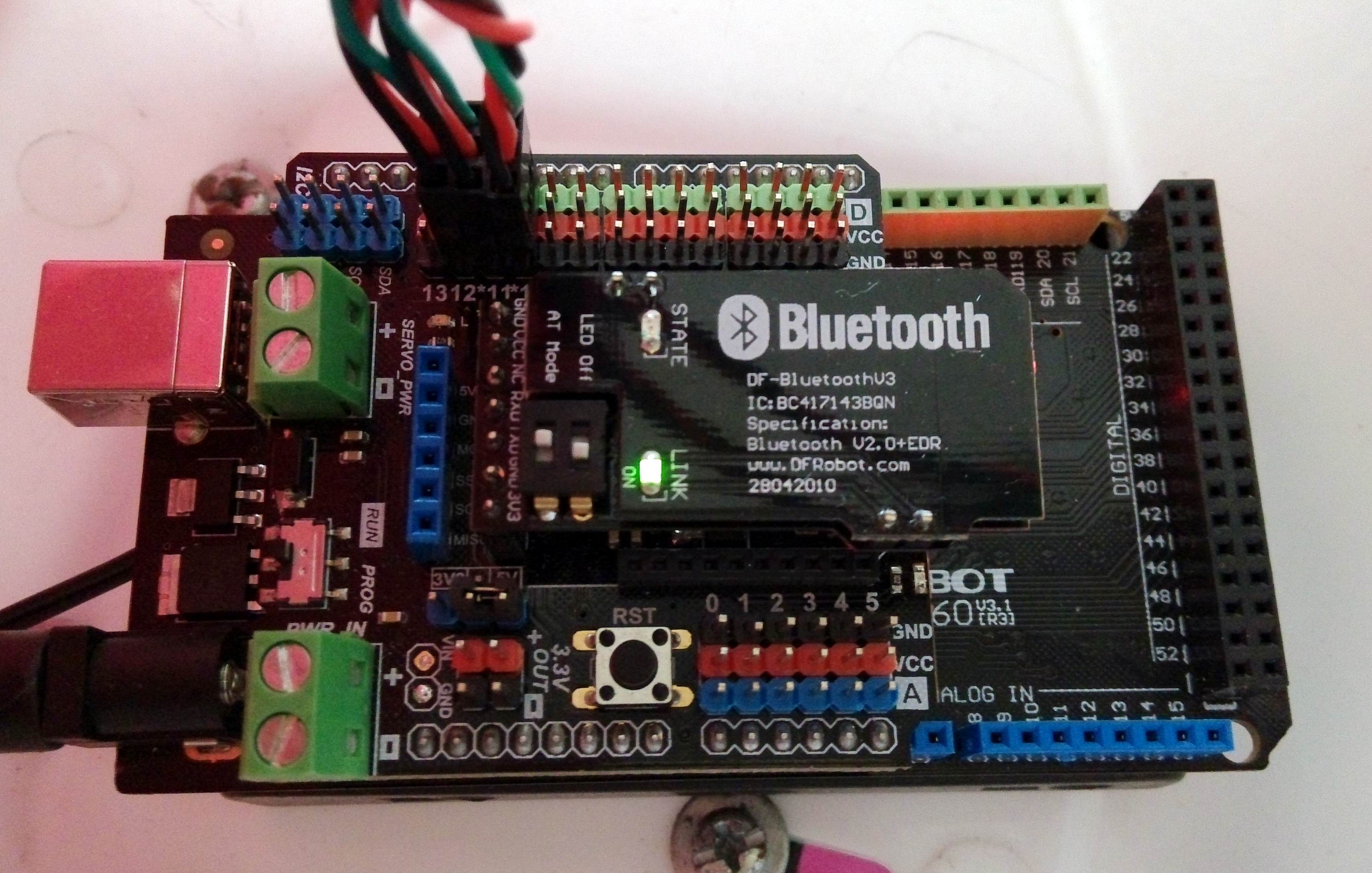

3. 蓝牙主模块，先将手柄对应插在2560上，再将LCD通过I2C方式连接在手柄上。蓝牙模块对应安插在手柄上

4. 效果图

前进

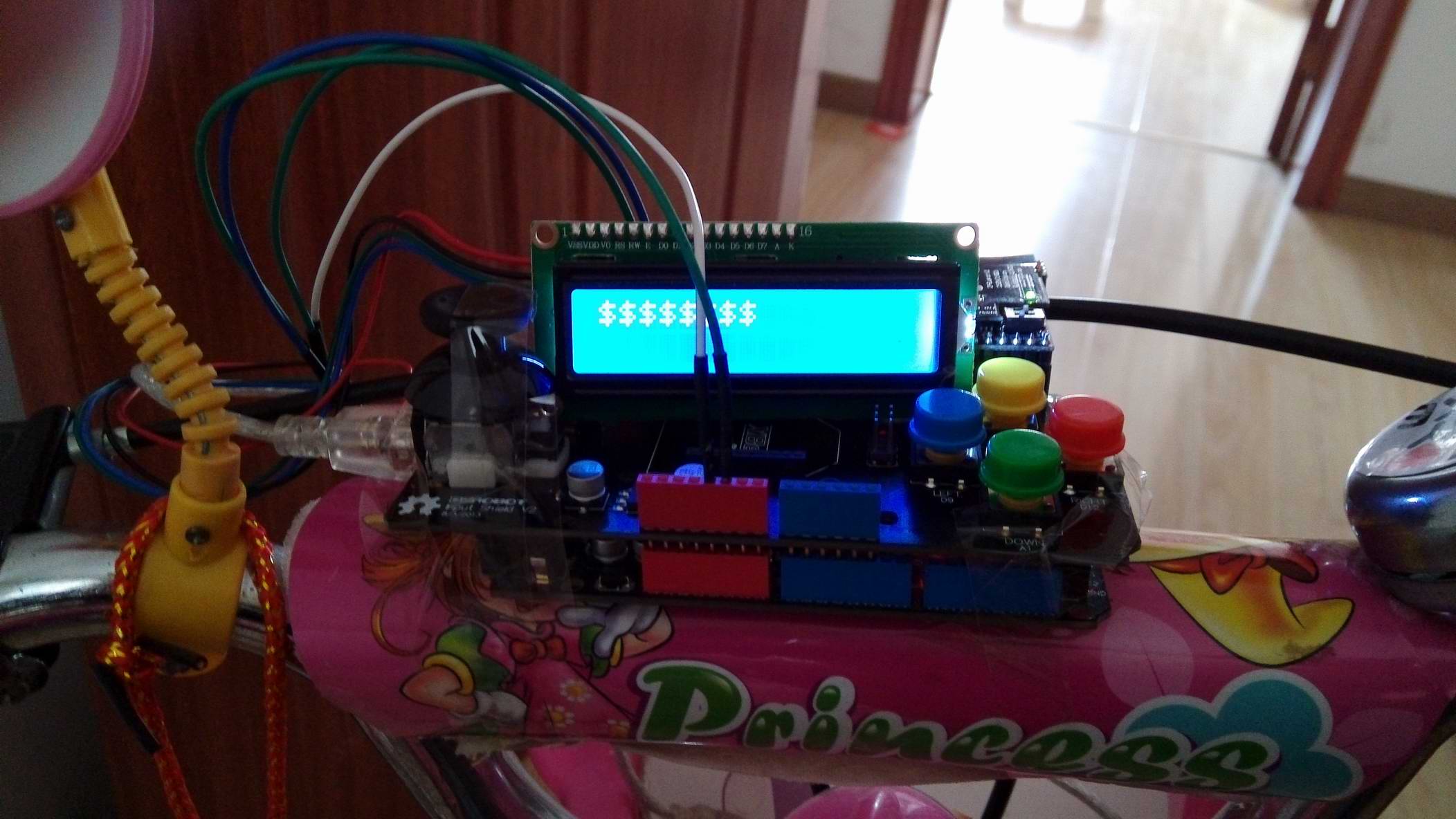

前进，钱进，$$$$$这个符号挺好

左转

右转

小模特上场，

【项目连线】

蓝牙主端：

蓝牙从端：

蓝牙从模块放置在车后备箱里（连线为数字口 10,11,12）

【总结】

本次作品是对主要是利用蓝牙模块完成了车头按钮与车尾转向灯的通讯，有的朋友可能会提出，完全可以用有线来完成不是更简单。对的没有错，如果单纯的是放在车上来完成，有线方式确实简单稳定，但是，但是，俺的这个作品是有后续的，可以升级，欢迎各位朋友提出宝贵修改意见，也请大家能够脑洞打开玩出自己的作品。
