【作品介绍】

上周做了个自行车转向系统，但是功能有所欠缺，这周把功能给完善一下。

功能改进：

1. 增加自行车前大灯，手柄位置可以打开关闭前大灯。

2. 将原本单一的LED发光模块，改为炫彩LED灯带。

3. 使用tyjjr的3D打印件（极光模型）防止灯带。

4. 转向提示灯放置与书包上，可以随人一起移动。

【作品展示】

http://www.tudou.com/programs/view/TL5JpCmS5t8/

【作品器材】

1

DFRduino Mega2560 V3.0控制器

https://www.dfrobot.com.cn/goods-504.html（2块）

2

输入扩展板V2.0 (集成摇杆/按键)

https://www.dfrobot.com.cn/goods-56.html

3

IO 传感器扩展板 V7.1

https://www.dfrobot.com.cn/goods-791.html

4

DF-BluetoothV3蓝牙串口模块

https://www.dfrobot.com.cn/goods-249.html(2块)

5

LED发光模块(Arduino兼容)

https://www.dfrobot.com.cn/goods-852.html6

6

I2C LCD1602液晶模块(兼容Arduino Gadgeteer)

https://www.dfrobot.com.cn/goods-626.html

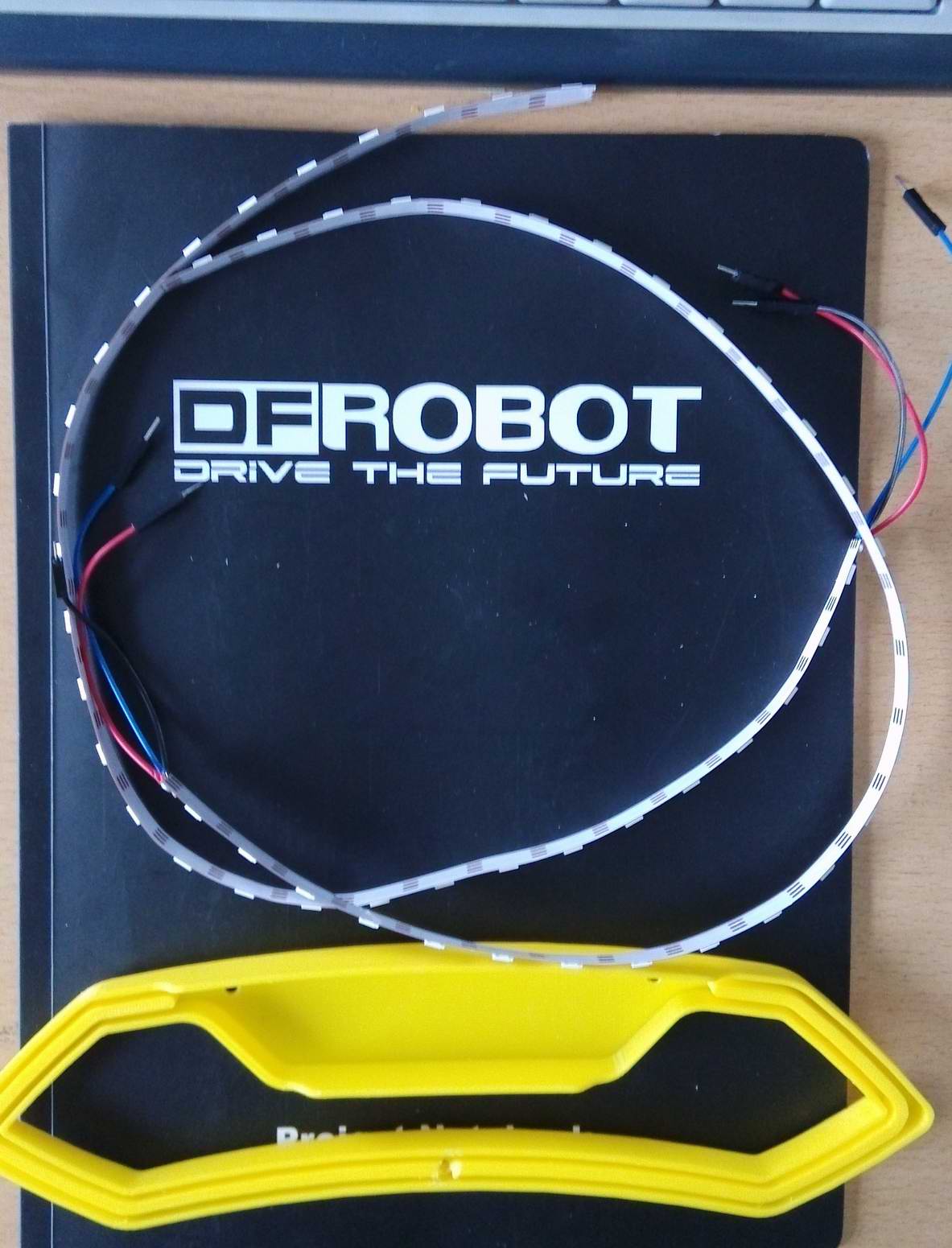

基于蓝牙的自行车转向灯升级版图1

3D打印件用于置放RGB灯带

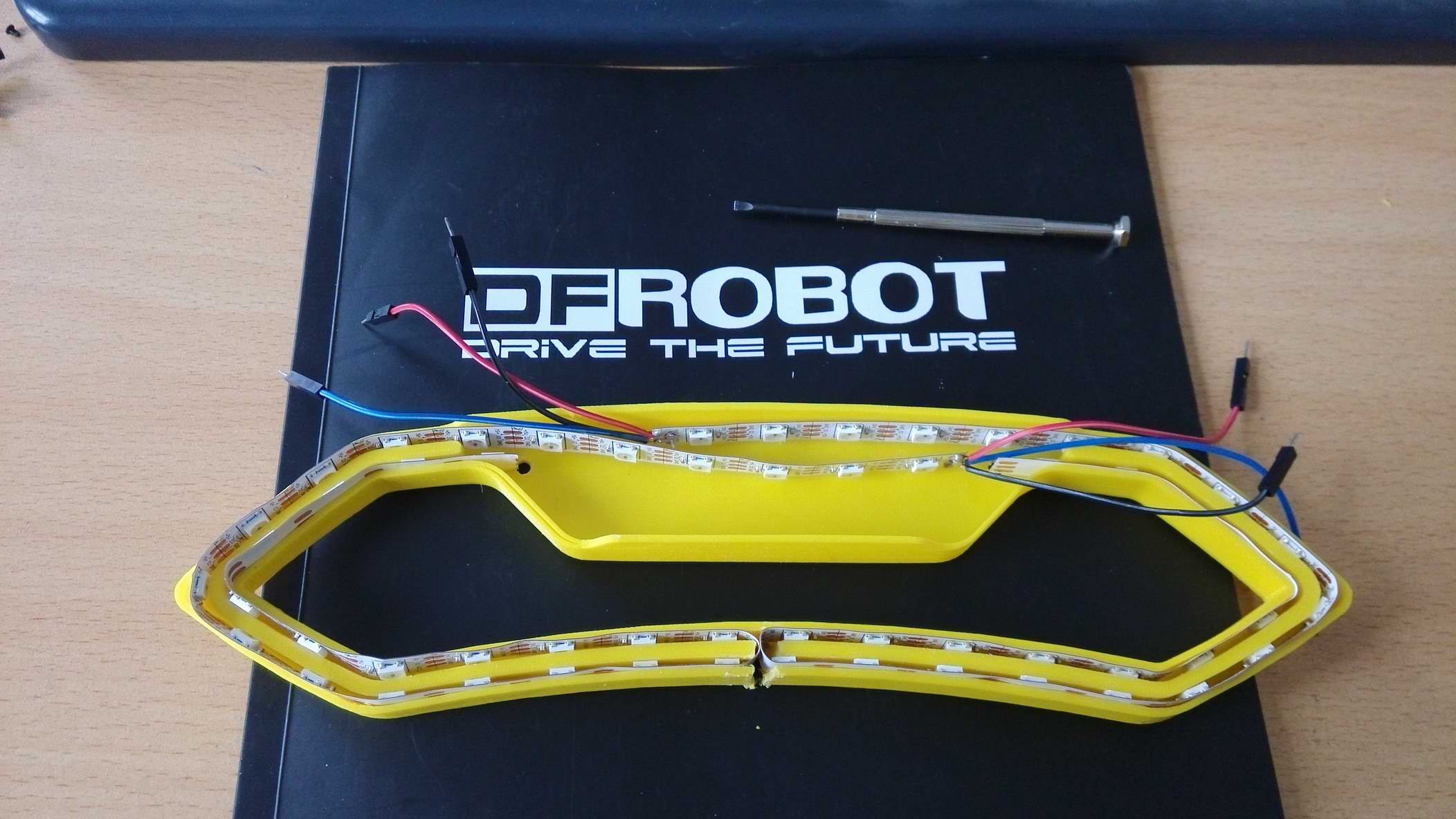

基于蓝牙的自行车转向灯升级版图2

基于蓝牙的自行车转向灯升级版图2

焊接灯带接头

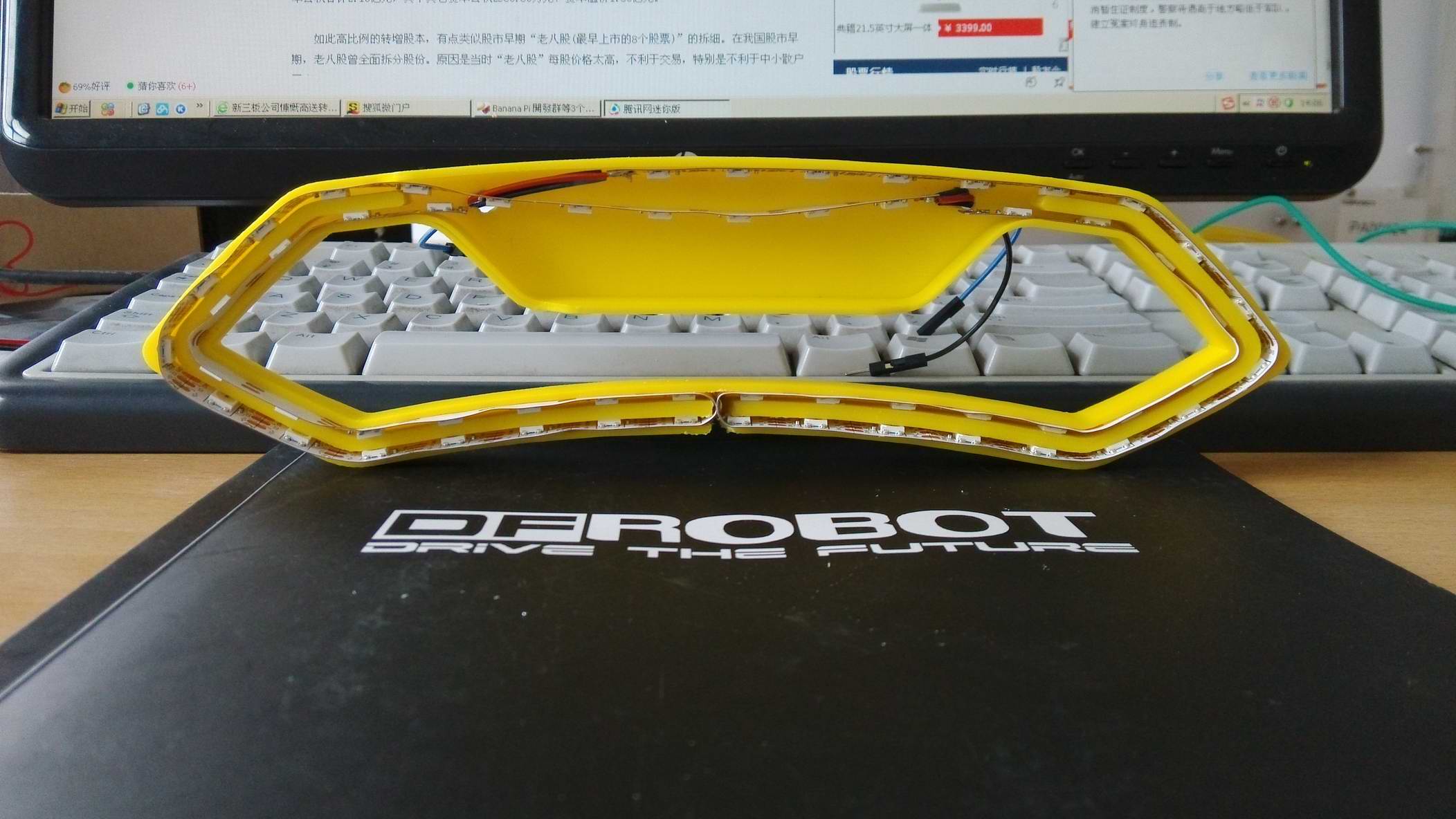

基于蓝牙的自行车转向灯升级版图3

安装完毕，转向灯带部分

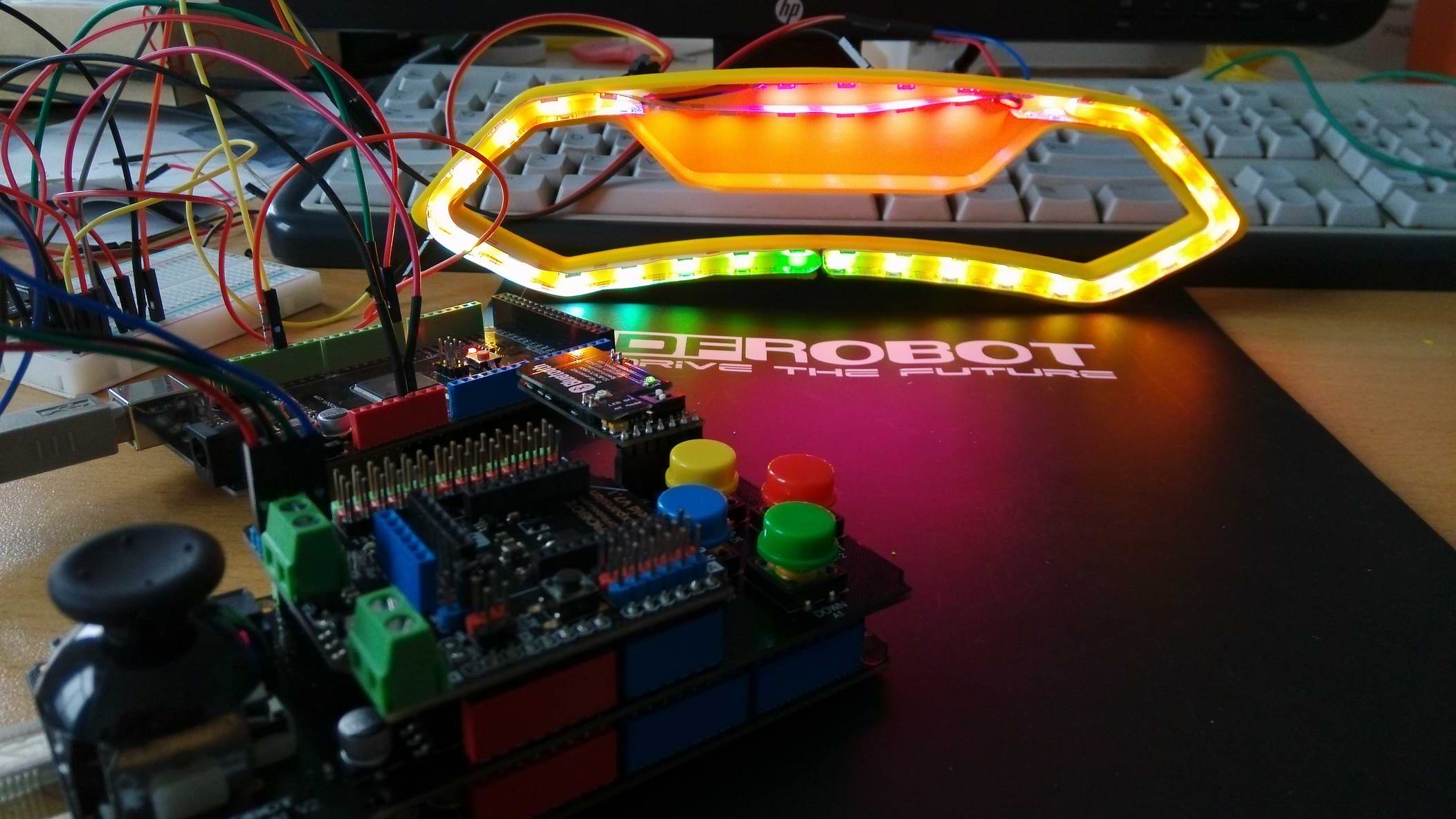

基于蓝牙的自行车转向灯升级版图4

基于蓝牙的自行车转向灯升级版图4

主控与被控部分调试

基于蓝牙的自行车转向灯升级版图5

左灯部分

基于蓝牙的自行车转向灯升级版图6

右灯部分
