四种精密全波整流电路
2015-03-221.4万
精华项目
AI 快速预览详细
本文介绍了四种精密全波整流电路：经典电路、少匹配电阻电路、高输入阻抗电路和可调增益电路。经典电路可以通过6个等值电阻R实现，其中电阻R3可以用两个R并联，并且可以在R5上并电容滤波。少匹配电阻电路只需要一对匹配电阻。高输入阻抗电路具有高输入阻抗。可调增益电路可以通过改变电阻R1来改变增益。这些电路在电子工程设计中具有重要的应用价值。

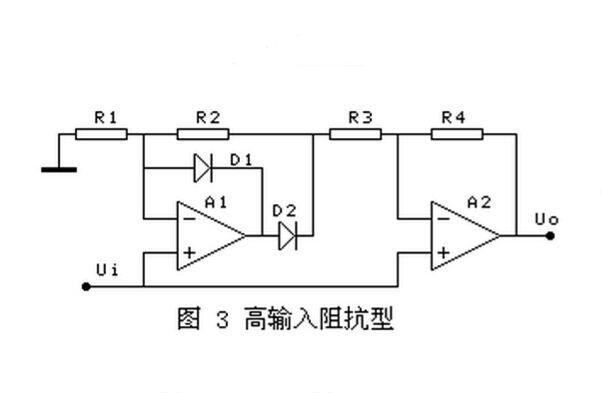

    图1是最经典的电路,优点是可以在电阻R4上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R4来调节增益。 图2优点是匹配电阻少,只要求R1=R2 。 图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3。 图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益。 结论： 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波。 图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了。 图3的优势在于高输入阻抗。 tutorials |
