3D+Arduino ——“魔戒”与台灯
2015-04-081万
AI 快速预览详细
本项目介绍了一种结合3D打印和Arduino技术制作的创意台灯。通过3D打印一枚戒指和一盏台灯，并利用霍尔传感器作为电灯的控制开关。当带有强磁铁的戒指靠近时，灯带会点亮。该项目适合家长和孩子一起完成，激发孩子的创造力和动手能力。主要硬件包括Beetle控制器、WS2812 LED灯带和数字贴片磁感应传感器。
|

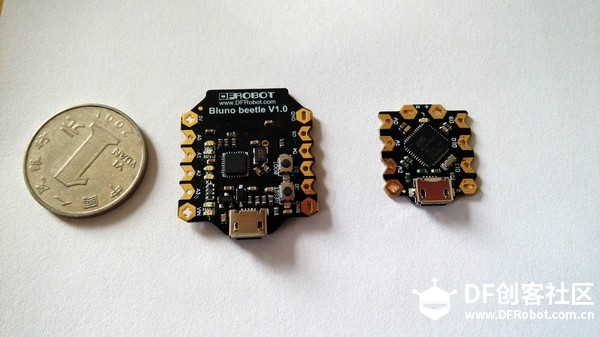

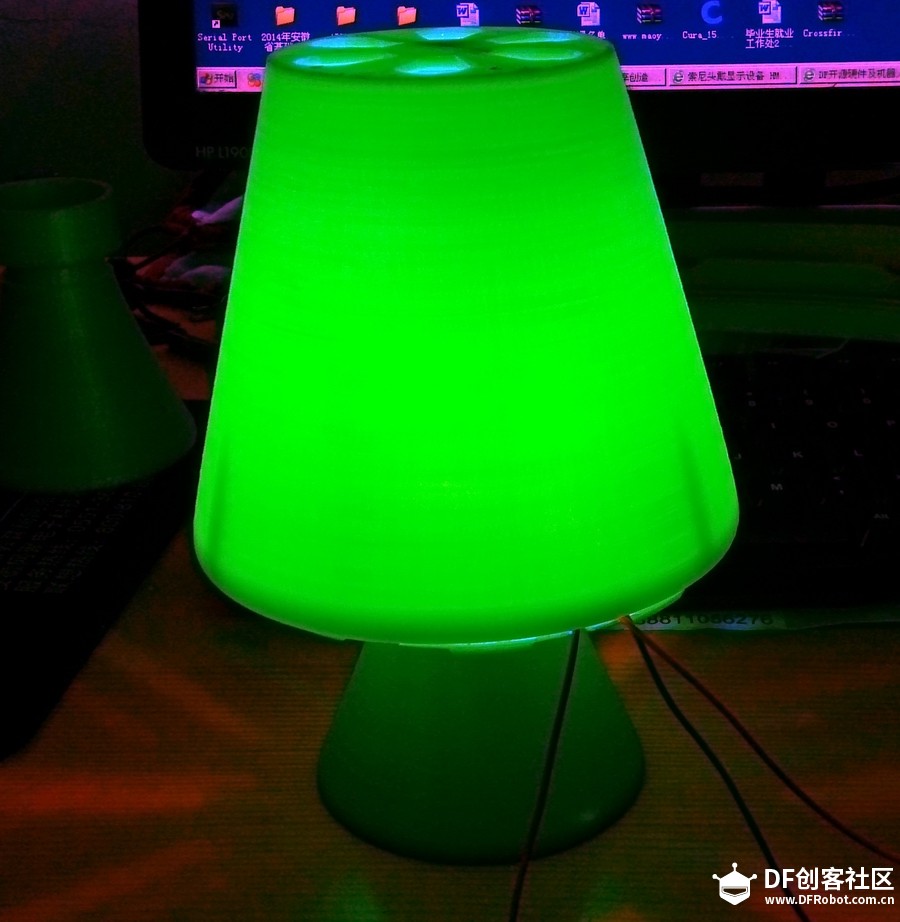

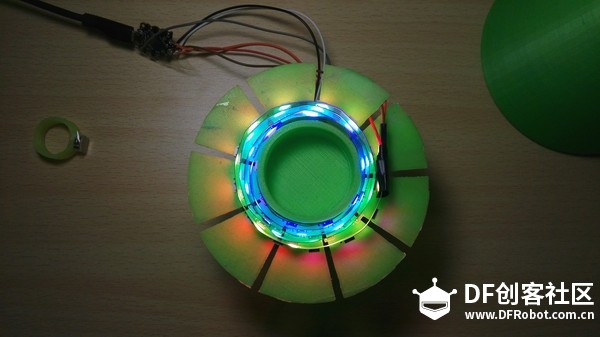

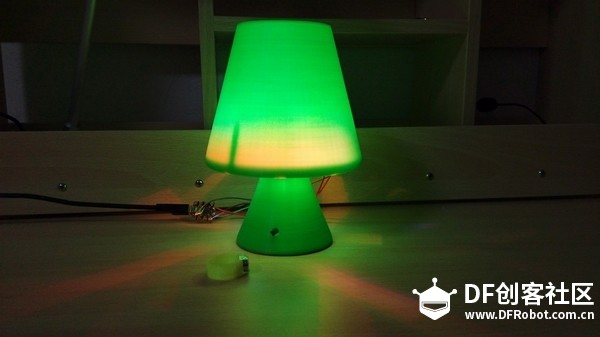

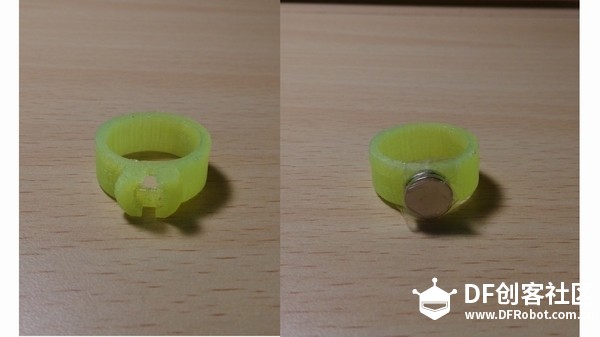

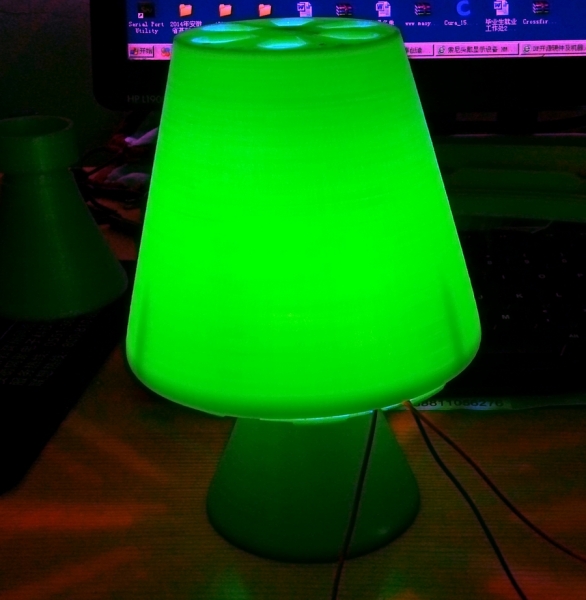

【前言】 相信“指环王”的电影大家一定不陌生，魔戒具有神秘的力量。不过今天我们用的魔戒它的作用是点亮一盏3D打印的台灯。  【作品介绍】 3D打印一枚戒指和一盏台灯（台灯结构在前面帖子已经介绍过了）。利用霍尔传感器作为电灯的控制开关，当带有强磁铁的戒指靠近时，灯带点亮。 【作品器材】 1. Beetle控制器  4. 强磁铁 【制作步骤】 1. 打出戒指和台灯。台灯3D打印文件请在前贴中下载。戒指文件如下。对打印好的戒指适当修模，并将强磁铁安装好。我用透明胶带把磁铁与戒指绑在一起的。  2. 灯带部分 从灯带盘中截取适当长度的灯带，并为截取的灯带焊接好+5V，D，GND三根引线。这里灯带的安装我偷了个懒，直接捆在了灯头上一圈，两圈，三圈……建议各位朋友如果自己做的话，在这里可以花点心事好好弄一下。  3.主控板部分焊接 因为Beetle个头较小，所以焊接的时候，尽量小心，直接焊接的话，如果感觉焊接不牢固的话，可以用电松香焊接。此次用了BEETLE的数字口9和11，数字口9用于连接霍尔传感器的out。数字口11连接灯带的D1口。另外两根线分别接VCC和GND。  4.组装成品灯 【作品测试】 将带有强磁铁的戒指靠近霍尔传感器，看看你的灯亮起来没有。  夜晚效果更佳  适用范围：耍酷，表白等场合……此处省去1000字 【总结】 这是我第一次用完整的3D打印机械结构和Arduino结合做的小玩意，做的不好的地方请大家多多包涵。作品功能上很简单，就是用霍尔传感器控制灯的。 【拓展】 可以将BEETEL换成BLUNO BEETLE，强磁铁换成BLUNO NANO+按钮的方式，实现蓝牙控制灯带。有兴趣的可以来玩哦。 |
-
-
-
