大神教您DIY一台线材拉丝机 3D打印线材自己造！
2015-04-141.4万
AI 快速预览详细
本文介绍了一位来自土耳其的3D打印爱好者Borsaci设计的DIY线材拉丝机方案。该方案基于现有的零部件和通用的RepRap部件，适合有工程制造经验的创客挑战。通过这个项目，用户可以自制1.75毫米的3D打印线材。所需的主要部件包括金属机身、螺杆机构、筒式加热器、热敏电阻、齿轮马达、Arduino等。该项目不仅提供了一个简单的CAD模型，还详细列出了硬件清单和原理说明，帮助用户轻松实现自制3D打印线材的目标。
|

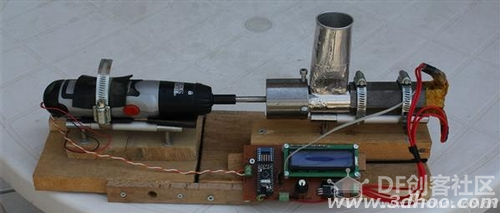

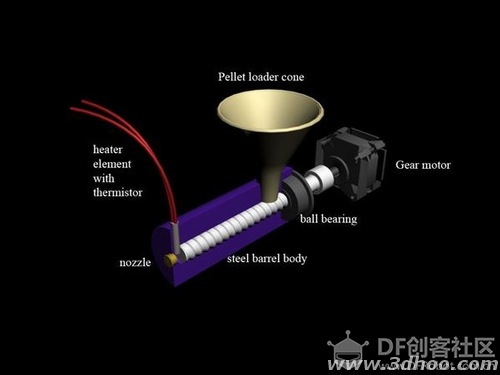

近日，来自土耳其的3D打印爱好者Borsaci在网络上已有的几款3D线材拉丝机的基础上，设计出了自己的线材拉丝机DIY方案，并免费公布在开源硬件热站Instructables上，让其他人也能通过这种DIY装置自己在家里自制3D打印线材。  据Borsaci解释说，使用现有的零部件和通用的RepRap部件制造一台3D线材拉丝机是非常容易的事情。“经过在互联网上的一番研究，我决定采用这种简单的设计，它也是当下许多商业线材拉丝机的核心。我为您准备了一个简单的CAD模型，让您可以轻松地进行概念化设计。其它所有的部件都很容易在一位创客的工具象里找到。我唯一进行认真设计的部分是那个钢制的筒式机身，这是我的一位拥有车床的朋友 帮助制造的。”他解释说。  不过这个项目还是需要您有一点工程制造方面的实际经验，因为Borsaci并没有提供比较详细的制作步骤说明，所以对于经验丰富的创客们来说，它应当是一个具有挑战性的有趣项目。 它的原理跟其它的类似设备比较相似，运行过程也基本一样。您只需把塑料颗粒加入上面的锥形料筒中，螺杆会将它们传送到机器的前部，让它们接触到两个筒式加热装置，然后熔化的塑料会通过一个黄铜喷嘴挤出去形成线材。  “根据我的计算，一台功率比较大的直流齿轮马达或大一点的步进电机，就像图片上展示的那种（NEMA23）就可以驱动整个系统。甚至一部家用电钻都可以驱动这个系统个把小时。”Borsaci补充道。 要DIY这样一个线材拉线机，您还需要准备： 金属机身，里面将安装螺杆机构 直径2毫米木螺钉 两个筒式加热器 100K热敏电阻 齿轮马达（Borsaci用的是废手钻上拆下来的，挡风玻璃上的马达可能更好） 任何一种Arduino IRLZ44 Mosfet（任何逻辑MOSFET都行） 10K pot 16×2 LCD（用于监控温度值）  如果您手上还有些其它部件时也可用即兴增加一些其它的功能。据了解，Borsaci设计的系统只能拉出1.75毫米的线材，您也可以更换其它规格的喷嘴，以适应自己的3D打印机。“输出丝半径可以通过精度传感器进行监测，但我不认为自己会需要这个，只要轴以恒定的速度被驱动就行。”他补充道。供热系统本身采用了陶瓷12V加热器和100K的热敏电阻。你还可以在上面加装PTC恒温器来测量温度，并确保一个稳定的熔化温度。  原文来自3D虎：http://www.3dhoo.com/3ddyzx/20150414-14121.html |
