点滴报警手环 · 3D打印+Arduino

【前言】

生病打点滴是再正常不过的事情了，但是有的时候因为需要输液比较多，而且时间比较长，不免会出现液体打完还没有及时拔出针头，或者更换药液的情况。虽然迟点更换药液，对人体健康影响不是很大，但至少会导致血液逆流出来。所以此次点滴报警手环的设计制作，正是基于此目的。

【作品介绍】

3D打印一枚手镯，在手镯上安装一个振动器，当点滴袋内的药液临近时，由安装的液位监测传感器，发出数据信号，控制板将振动器振动提醒输液者，药液即将用完，避免一些危害的发生。

http://www.tudou.com/programs/view/OOytW4aImiI

【作品器材】

1. DFRduino UNO R3

2. 非接触式液位传感器

3. 振动器（三星手机振动器）

4. 手环（DreamMaker 3D打印机入门套装打印）

5. 高品质公母头跳线21cm*30根

【制作步骤】

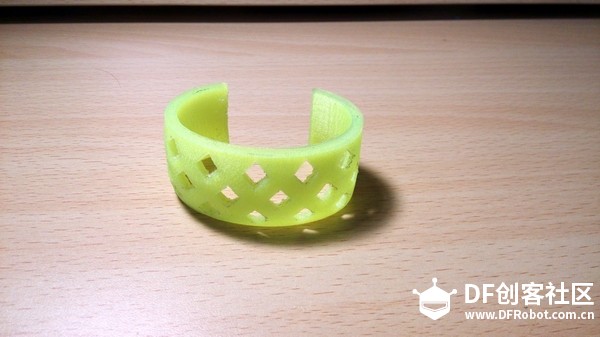

1. 用DreamMaker 3D打印机打印出手环模型。手环3D打印文件请在本帖附件贴中下载。对打印好的手环适当修模。如下所示

2. 振动器

三星手机振动器，这是我从淘宝上找的，价格非常便宜，9毛钱，但是振动相当强烈，足以把打点滴睡觉的人振醒。当然如果你觉得一个不过瘾，那就弄两个吧。由于振动器买来时候，连线较短，我们需要对其延长。手机振动器连线非常的细，在焊接时各位一定要小心，很容易焊断，焊接好以后为了避免振动器短路，用黑胶带将焊点包裹好。

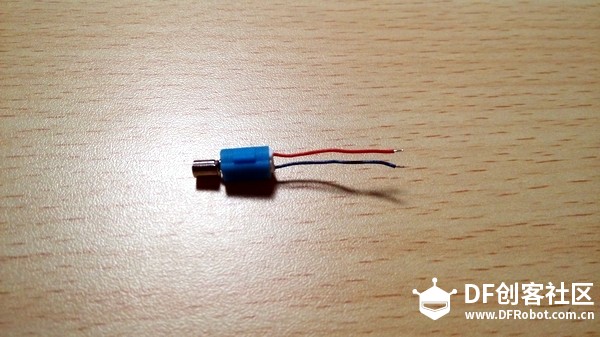

三星手机振动器

延长振动器连线

3.非接触式液位传感器

最初在设计该作品时，学生曾经提出使用导线来完成药液高度的检测，但是这里存在这样一个问题：导线在不同的药液里，可能会与药液发生反应，污染并破坏药液成分。而DF的这款这款非接触式液位传感器就解决了这个问题。它会在液体低于传感器所在水平时发出信号。当然传感器可以不用接触溶液，大大提高了传感器寿命，同时避免污染溶液。注意：这个液体容器壁必须是非金属的。这款传感器非常灵敏、稳定，输出电流可达100mA，来直接驱动继电器。

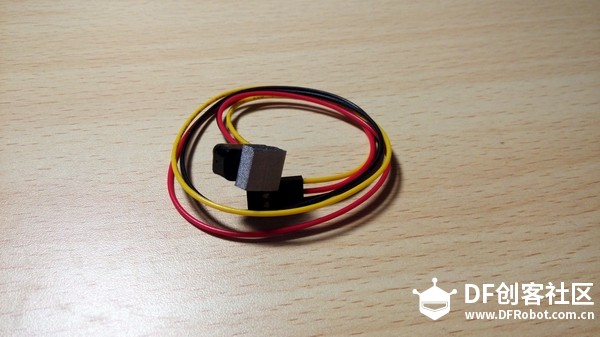

非接触液位传感器

4.数据连线

将手机振动器红色线，接入UNO R3上数字口8，蓝色线接入UNO R3上GND口。非接触液位传感器上红、黑、黄三根线分别代表+5V，GND，OUTPUT。其数字口计入UNO R3上数字口10。

5.器材安装

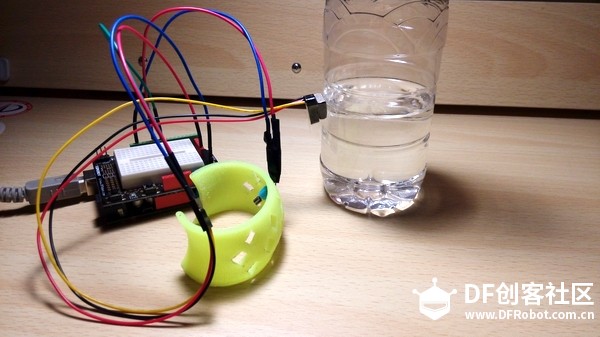

将手机振动器置于手环内侧，非接触液位传感器固定在容器外壁，（这里没有找到点滴药袋，就用纯净水瓶代替）另外大家在使用该传感器时，注意容器壁厚: 1~13mm。否则会导致识别效率低下。

6.作品测试见文首视频。

【作品总结】
本次设计的作品在一定程度上解决了，无人值守情况下点滴输液的报警提醒。但目前功能较为单一，只能说解决了部分问题。如果病人在点滴输完以后通过报警被及时提醒，他得呼喊医护人员来为其拔出针头或跟换药液。那么，我们可以在这里做个功能，当药液即将结束时，不仅在输液者方进行提醒，更要给医护方发出相应的信号，及时赶来更换药液。我想这里可做的功能有很多，后续版本希望感兴趣的一起来完善，例如蓝牙版、WIFI板、手机APP等等
