GPS数据在LCD上显示！
2015-05-021.8万
AI 快速预览详细
本项目通过DFRduino UNO R3和GPS Shield-LEA-6H，实现了将GPS数据显示在LCD Keypad Shield上。项目中提供了修改后的代码，解决了从串口读取GPS数据并在LCD上显示的问题。适合初学者和STEM教育场景，帮助孩子掌握实时位置信息。
|

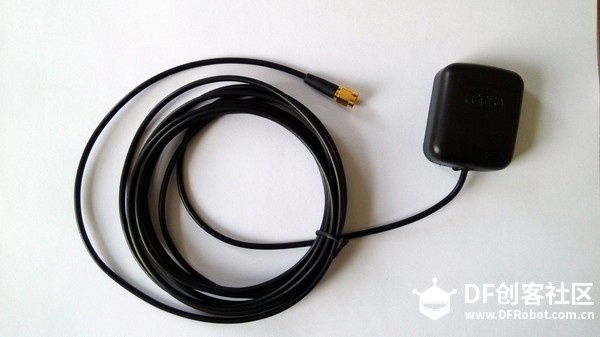

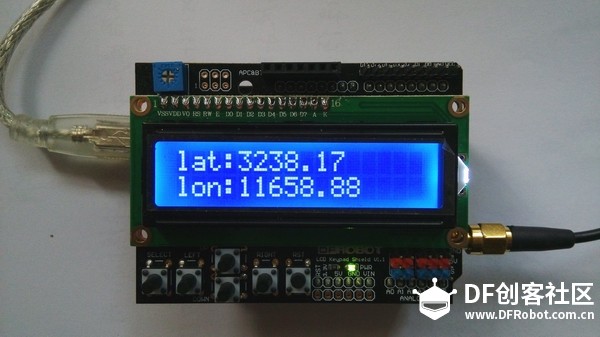

【前言】 到手DFRduino GPS Shield-LEA-6H板子已经很长时间了，也没有弄出点什么东西 ，最近学生有需要不得不动起来。今天要实现把GPS数据显示在LCD上，可以随时读取。 【作品介绍】 读取GPS数据在LCD上显示。  【作品器材】  GPS吸盘天线  .复合型卫星选择型号:GPS, Galileo ready (LEA-6H)  【制作步骤】 GPS模块的使用DF论坛上只提供了从串口读取数据的代码，而没有提供在LCD等外设显示设备的代码。虽然在论坛中找到了对应的贴子，但是作者没有提供代码。今天我们就要为大家提供这样一段代码，让需要的朋友能够实现这样的功能。 DF论坛的样例代码（经度代码） void lon_dir()//获取经度方向信息{ char dir[1]={'0'}; rec_data(dir,4,1); printlnByte(dir[0]);//将纬度方向信息输出}修改为下列代码 float longitude( )//获取经度信息 { char lon[11]={ '0','0','0','0','0','0','0','0','0','0','0' };//存放经度数据 rec_data(lon,3,11);//接收经度数据 Serial.println(Datatransfer(lon,5),5);//将经度数据转换成浮点型数据并输出 return Datatransfer(lon,5); //lcd.print(Datatransfer(lon,5),5); } DF论坛主程序 Serial.print("Lon:"); longitude();对应主程序中修改为 lcd.print("lon:"); lcd.print( longitude()); 将上述代码烧录至UNO R3后（烧录代码时若插上GPS板，代码无法正常烧录），将GPS板插在UNO R3上，再将LCD Keypad Shield 按键扩展板插上，这样就完成了本帖的硬件安装。  【作品效果】 最后在此为本帖做出帮助的小伙伴：DF 占卜的卜，郑祥、刘正云、张禄。 |
