Arduino初学者：WiFi Shield V3控制LED灯问题解决

关于wifi shield V3控制LED灯的问题

2015-05-041.1万

shazhengq

UID: 41138

1文章

0粉丝

0获取喜欢

AI 快速预览详细

本文讨论了如何使用Arduino和WiFi Shield V3通过手机控制LED灯。文章提供了详细的代码示例，解释了如何通过串口监视器发送指令控制LED灯。此外，还解决了串口通信测试软件只能接收数据而无法发送数据的问题。通过这些步骤，用户可以轻松实现无线控制LED灯的功能。

10创造力

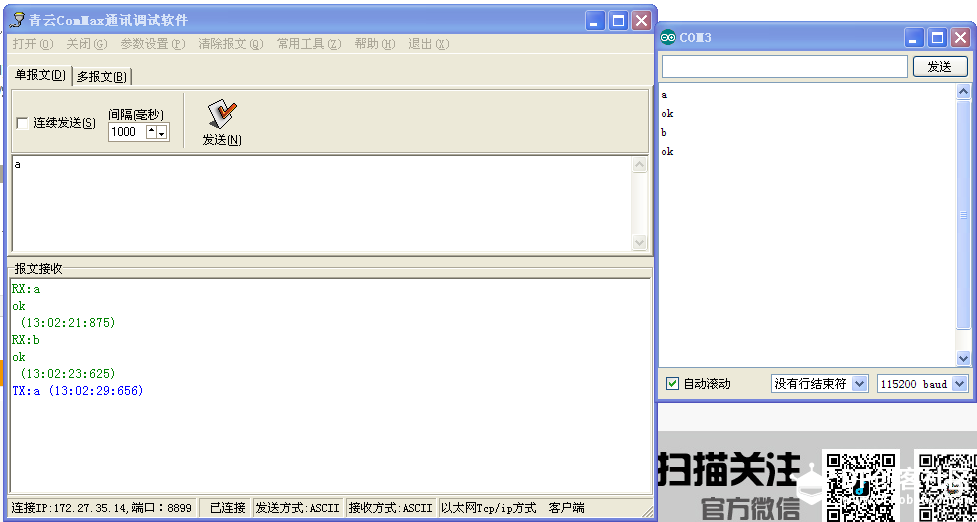

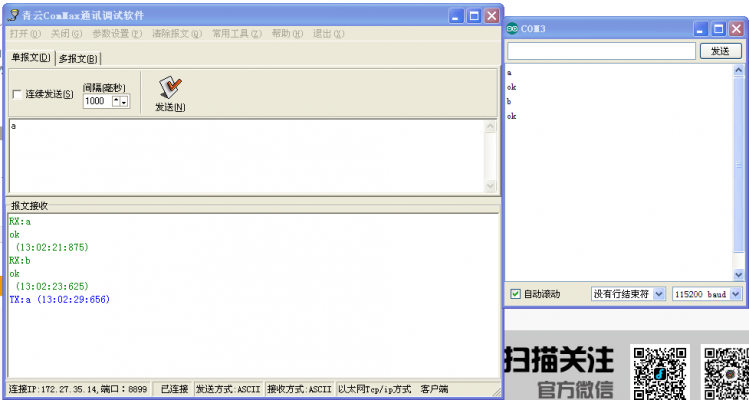

我是Arduino 的初学者，想用手机通过WIFI控制LED灯。我在网上找了些资料，写了一个代码，可是遇到如下问题十分苦恼，求各位大神帮我一下。我写好代码之后只能通过串口监视器发送指令控制LED灯，串口通信测试软件只能接收数据，无法发送数据。我是否苦闷~~~~~~~

代码如下：
int led=9;    //把LED连在Arduino数字端口9

void setup()
{
  Serial.begin(115200);  //启动串行通讯，波特率115200b/s
  pinMode(led,OUTPUT);  //申明IO端口9为输出端口
  digitalWrite(led,LOW); //初始化LED灯为熄灭状态
}
//主程序
void loop()
{
  char val; //定义变量val，用于暂存上位机发送来的字符
  if(Serial.available()>0) //如果上位机发送来了字符
  {
val=Serial.read(); //读取上位机发来的字符，并保存到val
Serial.println(val); //显示接受到的字符
if(val=='a')//如果上位机发送字符'a'，
{
   digitalWrite(led,LOW);
   Serial.println ("ok"); //点亮LED灯
}
if(val=='b')//如果上位机发送字符'b'，
{
   digitalWrite(led,HIGH);
   Serial.println ("ok");//熄灭LED灯
}
  }

}

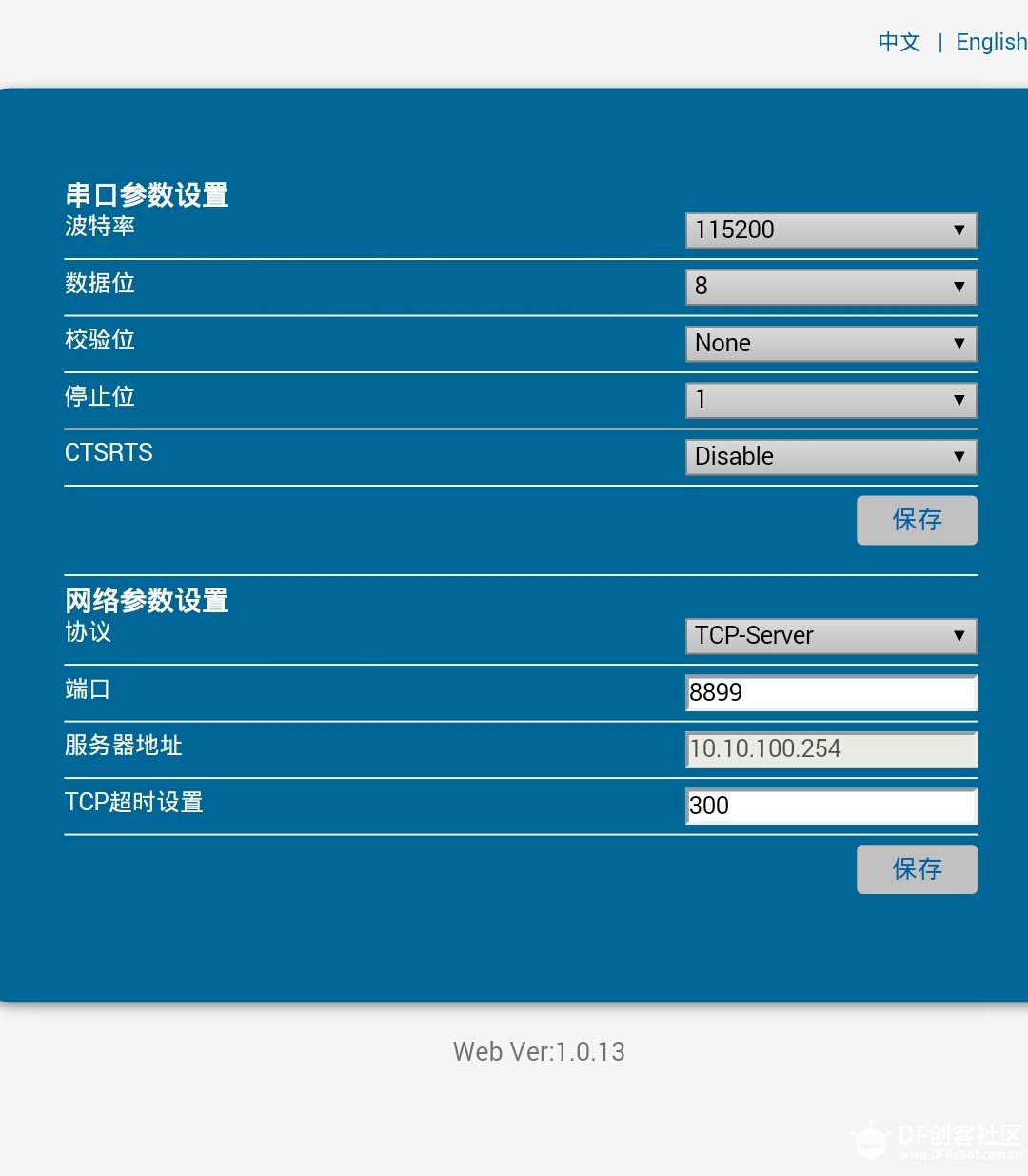

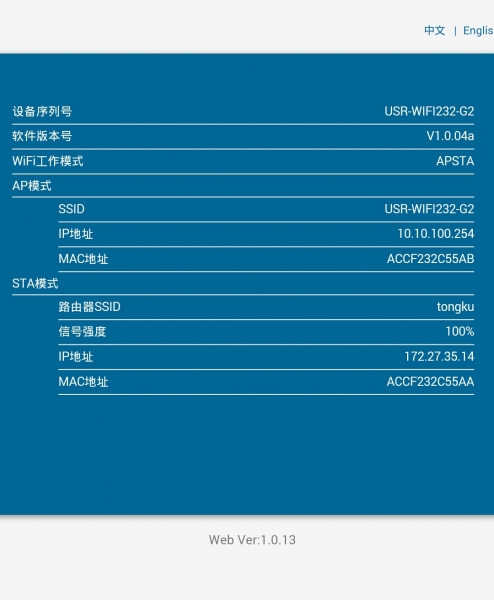

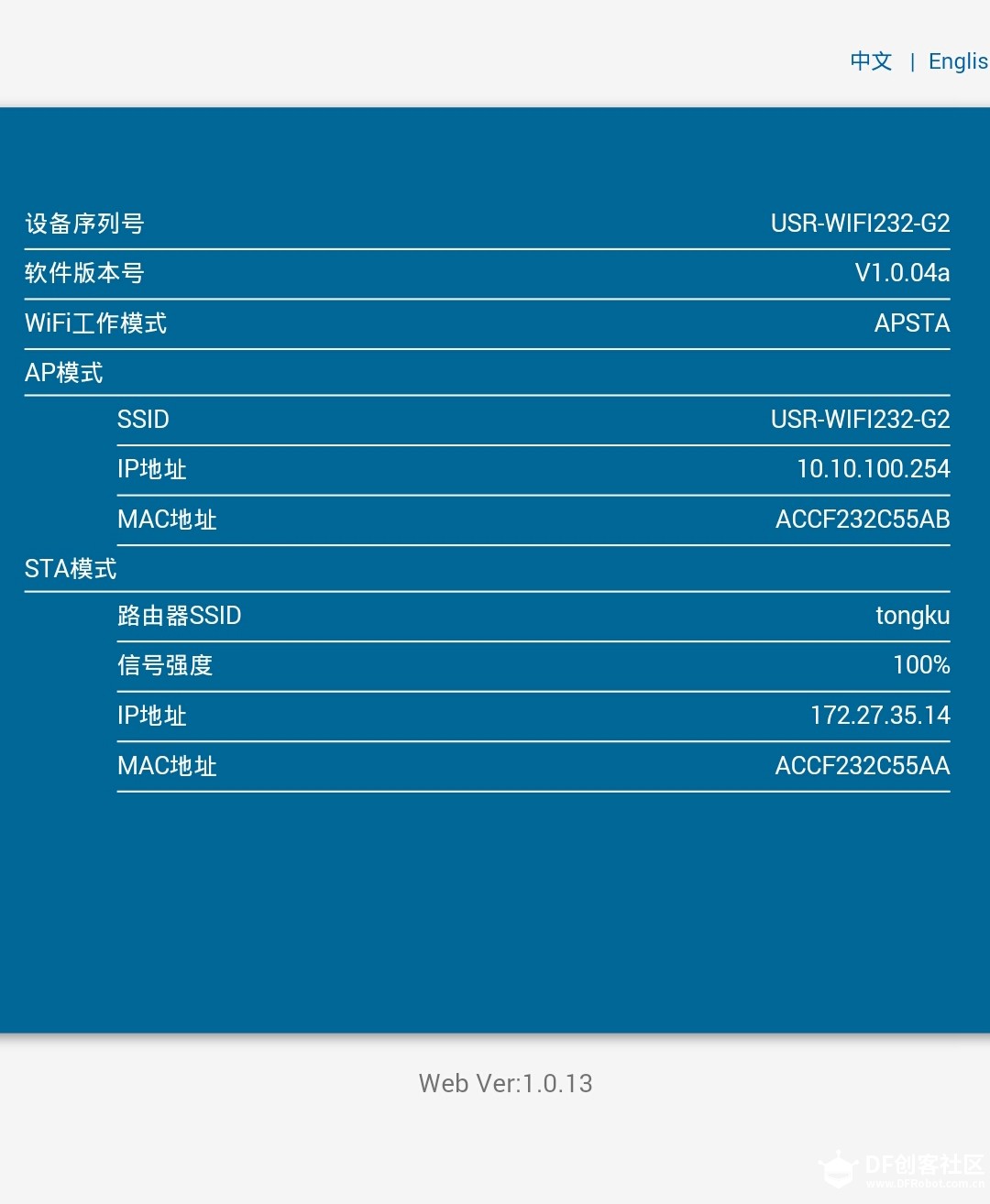

WIFI shield v3的配置图如下：

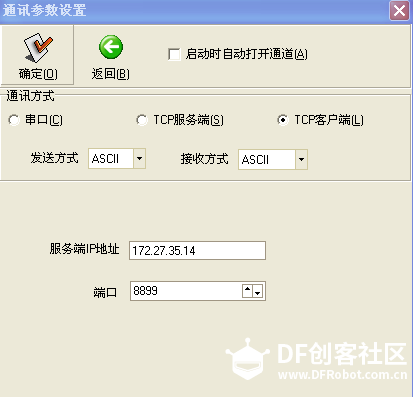

通讯测试软件用的是青云ComMax 配置图也上传了。坐等大神答疑解惑~~~~~~~~~~
