求助!<(SKU:DFR0189)ASR Board for Arduino语音识别控制器>用不了...

2015-05-251.3万
philip2929
philip2929

UID: 28961

2文章
0粉丝
0获取喜欢
AI 快速预览详细 收起
本文主要介绍了 ASR Board for Arduino 语音识别控制器在连接电脑后无法正常工作的问题。用户尝试通过 Arduino IDE 上传代码，并使用 Putty 进行串口通信，但始终显示错误。文章详细描述了用户的连接方法和调试步骤，并指出可能的原因是使用了不合适的 USB 数据线。建议用户检查并更换合适的 USB 数据线，以确保串口通信正常。


刚买了这个语音模组,再把它连接了电脑, 因为我看见它有这个mgea32u4 microcontroller, 所以我用Arduino IDE上传了ASRB_2 library的code
  1. #include <ASRB.h>

  2. #include <EEPROM.h>

  3. #include <SPI.h>

  4. #define SUM 35//

  5. int set=0,vall,res;

  6. char sRecog[SUM][38]={"kai deng","guan deng","zhun bei"};//

  7. unsigned int fDigit[SUM]={252,253,254};//AD4

  8. void BT(int x,int y,char  (*p)[38],unsigned int dd[],int set);

  9. void PT(int x,int y,char  (*p)[38],unsigned int dd[],int set);

  10. void ASR_while(int x,int y,char  (*p)[38],unsigned int dd[],int set);

  11. void ASR_BT(int x,int y,char  (*p)[38],unsigned int dd[],int set);

  12.

  13. int button=3,led=4;

  14. void setup()

  15. {

  16. ASRB.Initialise(SUM,sRecog,fDigit);

  17. attachInterrupt(0,ExtInt0Handler,LOW);

  18. //pinMode(button,INPUT);

  19. pinMode(led,OUTPUT);

  20. digitalWrite(led,HIGH);

  21. }

  22. void loop()

  23. {

  24.    if(vall==111) PT(SUM,38,sRecog,fDigit,set);   //

  25.    else if(vall==112) BT(SUM,38,sRecog,fDigit,set);   //

  26.    else

  27.       {

  28.        while(1)

  29.          {  res=0;

  30.              res=ASRB.Asr(SUM,38,sRecog,fDigit,set);

  31.              ASR_monitor();

  32.               delay(10);

  33.              ASRB.Busy_SD();

  34.               if (Serial.available() > 0)  break;

  35.           }

  36.        } //

  37. ASRB.AT_command(SUM,38,sRecog,fDigit,set);//

  38.   delay(100);

  39. }

  40. void ExtInt0Handler ()

  41. {

  42.  ASRB.ProcessInt0();

  43. }

  44. void ASR_while(int x,int y,char  (*p)[38],unsigned int dd[],int set)

  45. {

  46.   while(1)

  47.      {

  48.        res=0;

  49.        res=ASRB.Asr(x,y,p,dd,set);

  50.         ASR_monitor();

  51.         delay(10);

  52.         ASRB.Busy_SD();

  53.         if(res<255&&res>0) break;

  54.         if (Serial.available() > 0)  break;

  55.      // else if(digitalRead(button)==LOW) break;

  56.      }

  57. }

  58. void ASR_BT(int x,int y,char  (*p)[38],unsigned int dd[],int set)

  59. {

  60.   ASRB.send_SD(260);

  61.   delay(50);

  62.   ASRB.Busy_SD();

  63.   ASR_while(x,y,p,dd,set);

  64. }

  65. /**************************************语音控制LED****************************/

  66. void ASR_monitor()

  67. {

  68. if(res==252) digitalWrite(led,LOW);

  69. else if(res==253) digitalWrite(led,HIGH);

  70. }

  71.  /*******************************口令模式*************************************/

  72. void PT(int x,int y,char  (*p)[38],unsigned int dd[],int set)

  73. {

  74.    while(1)

  75.    {

  76.      set=1;

  77.    if (Serial.available() > 0)

  78.      {

  79.       set=0;

  80.        break;

  81.      }

  82.  int h=ASRB.Asr(x,y,p,dd,set);

  83.   delay(50);

  84.   if(h==254)   //

  85.    {

  86.     set=0;

  87.      ASRB.send_SD(260);

  88.      delay(50);

  89.     ASRB.Busy_SD();

  90.      ASR_while(x,y,p,dd,set);

  91.     }

  92.   }

  93. }

  94. /*******************************按键模式**************************************/

  95. void BT(int x,int y,char  (*p)[38],unsigned int dd[],int set)

  96. {

  97. char local[10]={0};

  98. char DD[1][6]={"asrbt"};

  99. while(1)

  100. {

  101.  if (Serial.available() > 0)

  102.   {

  103.     local[0]= Serial.read();

  104.     delay(20);

  105.     if(local[0]!=0x41)

  106.      {

  107.        for(int i=1;i<8;i++)

  108.          {

  109.          local[i]= Serial.read();

  110.           if( local[i]==0x0a)  //

  111.            {

  112.             if( local[i-1]==0x0d)

  113.               {

  114.                 local[i]=0;

  115.                 local[i-1]=0;

  116.                 if(strcmp(local,DD[0])==0) //AT

  117.                   {

  118.                  ASR_BT(x,y,p,dd,set);

  119.                    break;

  120.                     }

  121.                   }

  122.                }

  123.             }

  124.         }

  125.       else

  126.       break;

  127.     }

  128.    /* else if(digitalRead(button)==LOW)

  129.         {

  130.           delay(100);

  131.          if(digitalRead(button)==LOW)

  132.            {

  133.             ASR_BT(x,y,p,dd,set);

  134.             break;

  135.              }

  136.        }*/

  137.   }

  138. }
复制代码

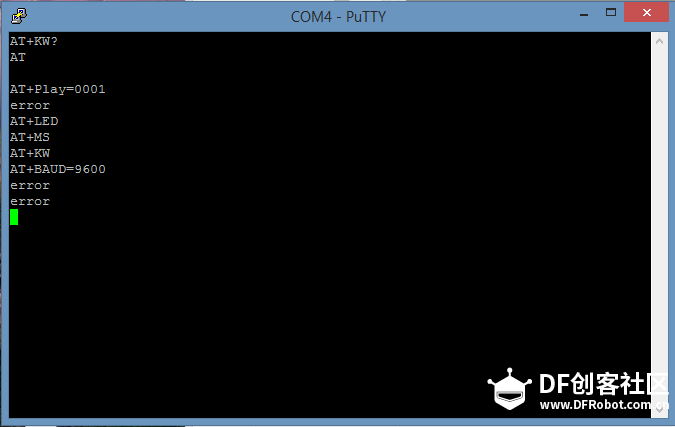

我在putty连接了ASR board再传送命令给它, 它只会显示error
求助!<(SKU:DFR0189)ASR Board for Arduino语音识别控制器>用不了...图2

求助!<(SKU:DFR0189)ASR Board for Arduino语音识别控制器>用不了...图1

它的d13的燈是開了
我想问一下是不是我的连接方法有问题, 我就是用普通android我手机线和Arduino Leonardo的线连接电脑, 是板子有问题还是我的问题?

求助!<(SKU:DFR0189)ASR Board for Arduino语音识别控制器>用不了...图3

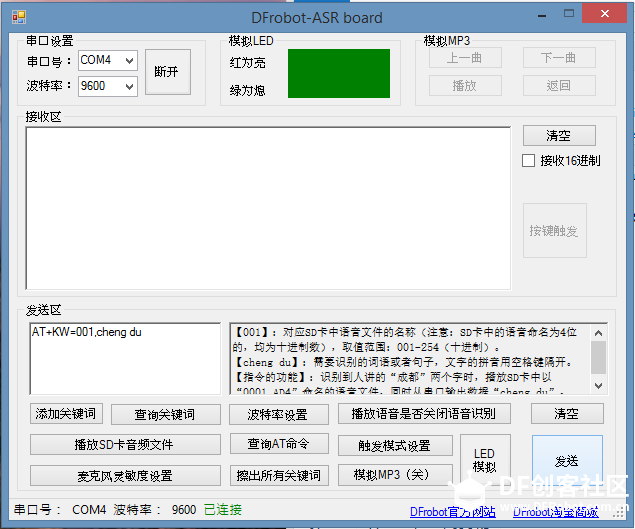

我跟着官方的资料把<需要复制到SD卡中的AD4音频文件>上传到micro sd card, 再开了<语音识别模块.exe>​​, 然后连接ASR board(Com4), 但是我按了所有按键也没有反应, 再对它的mic说成都, 开灯, 关灯等的词语也没反应, 是我做错了什么步骤吗? 求大神解答..


语音识别, 控制器, Board

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

FAQ其他平台

相关推荐

评论(13)
philip2929
philip2929
作者
它在设备管理器的Com是正常的, 就写着Arduino Leonardo, 我就是下了它初始化的程序再下led那个, 就是不知道怎样才可以用它的At command
Cain
Cain
你可以看看板子插上后设备管理器是否有端口号，端口上是否有黄色问号。另外，程序下了没？初始化程序是为了清内存，还是需要下led那程序才能正常工作的
philip2929
philip2929
作者

http://zhidao.baidu.com/link?url=wyfnwM-rsLd0STMCQ6fJ6tYAT8pfV1utuTpXf-dvzUQ_RZhDOzpPos6Yc0AFP_cTXSckj6MlfH2HuQYgm-OBiu3XEkURz1fY3AzABoxCJIi
我把這模板當做了Leonardo, 我在百度找到这个上传方法, 在arduino IDE快要上传前，按下复位键,是成功Upload了, 可是一使用模板的软件连接,软件就会hand了, 而且播放音频和接收252,253,254预设关键词的功能也没了,我现在真的搞不清状况, 究竟是什么问题呢
philip2929
philip2929
作者
那该怎么辨, 我还没有试过这情况
Cain
Cain
是否会是板子的bootloader没了？
philip2929
philip2929
作者
[code]
Sketch uses 4,932 bytes (17%) of program storage space. Maximum is 28,672 bytes.[/code]

谢谢提醒, 我看不见它有什么error, 可是它的状态就是一直维持Uploading...
还有我用我usb dirver是arduino leonardo的dirver, 就是../arduino1.xx/dirvers的那个, 会不会有什么问题

252,253,254的预设语音可以使用,问题就是用不了AT命令和上传arduino code
Holiday
Holiday
你把arduino IDE下面的提示栏拉开点，信息多显示一点
philip2929
philip2929
作者

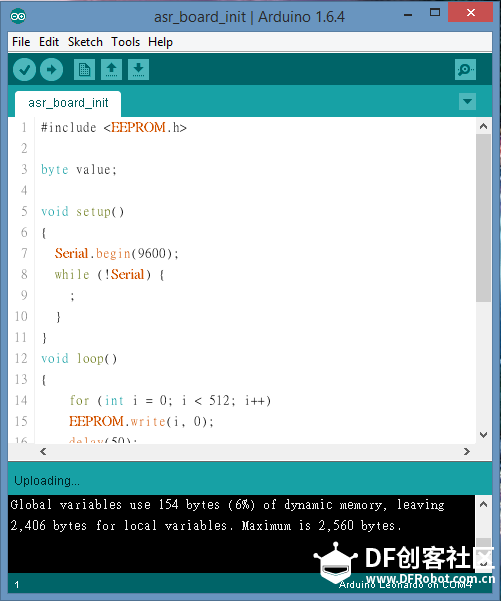

Arduino IDE狀態維持在Uploading...

输入命令在它的software,但是在接收区没有回应

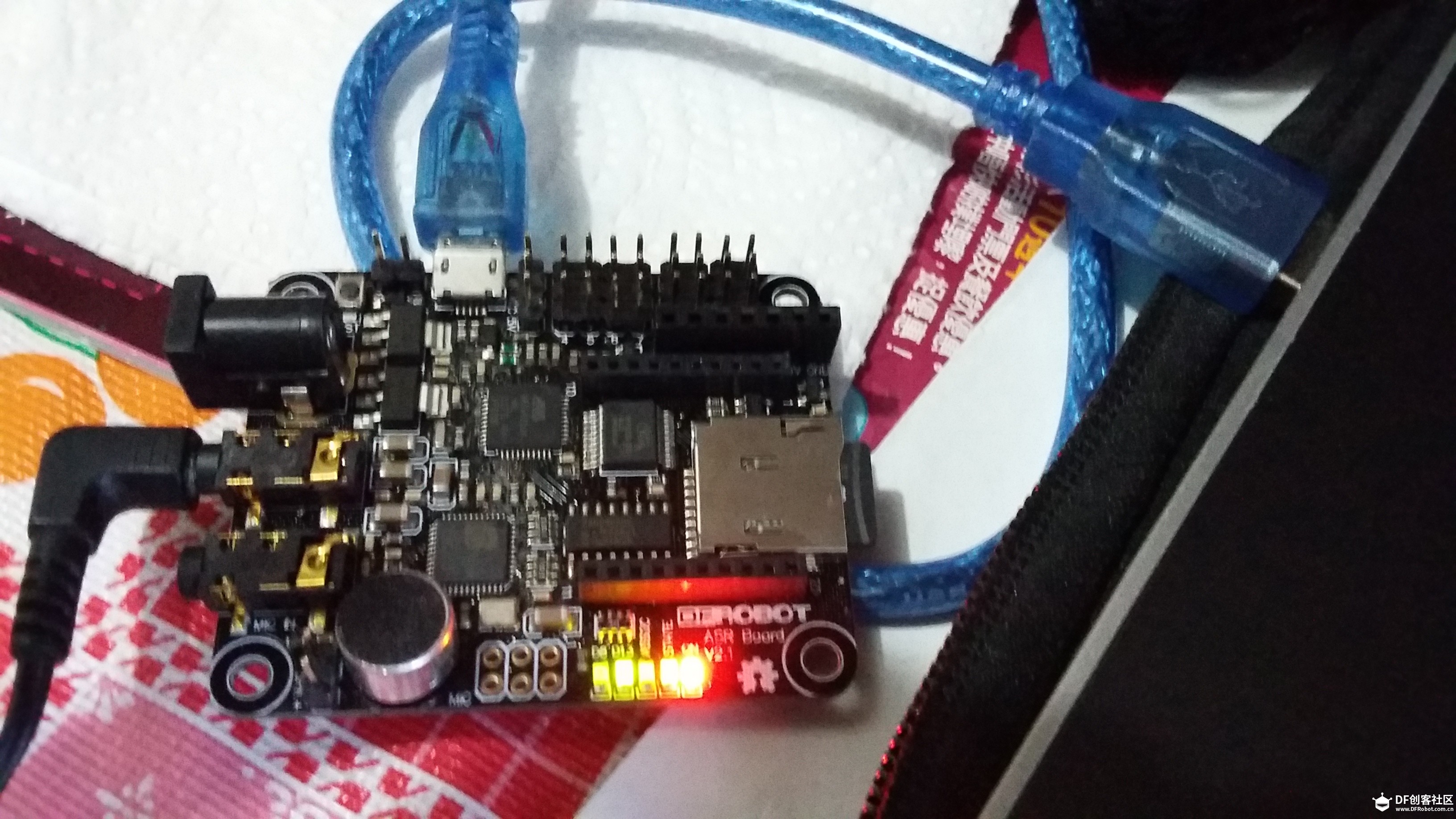

这是板子的图, D13是亮的, 可是因为输入不到命令, 我说关键词也不会有回应

philip2929
philip2929
作者
救命呀!!我上传了好多次也是Uploading..., 可是它的loading bar已经完成, 但state还是Uploading而不是complete, 大神...求求告诉我怎么解决, 我花了好多时间在这里:'(
现在它的D13着了, 可是我说话也没反应, 我狂按加关键词也没用
还有想问一下如果成功传送AT, 在ASR board软件的接收区会不会显示什么?因为我传送了AT+PLAY=001(放AD4), 也听到板子播放对应的AD4, 可是接收区什么也没好显示
Cain
Cain
uploading说明没上传上去，先上传初始化程序是为了重置EEPROM，所以顺序是初始化程序—开关灯识别程序。每次上传语音识别程序之前都建议初始化一下，然后D13是程序里需要开关的灯，没亮说明没识别到你的话，可以多试几次，识别到是会有语音提示的
philip2929
philip2929
作者
我换了1G卡再试一下, 可以听到.AD4, 可是我上传了asr_board_init.pde后, 再试一下,除了按<播放SD卡音頻文件>,<模擬MP3>和AT+TM=CT它會放音, 其他的也没什麼反应

[code]#include
byte value;
void setup()
{
Serial.begin(9600);
while (!Serial) {
;
}
}
void loop()
{
for (int i = 0; i < 512; i++)
EEPROM.write(i, 0);
delay(50);
EEPROM.write(2,78);
EEPROM.write(5, 3);
delay(50);
value = EEPROM.read(2);
Serial.print(value);
Serial.print("\t");
value = EEPROM.read(5);
Serial.println(value);
while(1);
}[/code]
可是我一开始试的时候先上传了library example>>ASRBled的code, 有影响吗?
[code]#include
#include
#include
#define SUM 35//
int set=0,vall,res;
char sRecog[SUM][38]={"kai deng","guan deng","zhun bei"};//
unsigned int fDigit[SUM]={252,253,254};//AD4
void BT(int x,int y,char (*p)[38],unsigned int dd[],int set);
void PT(int x,int y,char (*p)[38],unsigned int dd[],int set);
void ASR_while(int x,int y,char (*p)[38],unsigned int dd[],int set);
void ASR_BT(int x,int y,char (*p)[38],unsigned int dd[],int set);
int button=3,led=4;
void setup()
{
ASRB.Initialise(SUM,sRecog,fDigit);
attachInterrupt(0,ExtInt0Handler,LOW);
//pinMode(button,INPUT);
pinMode(led,OUTPUT);
digitalWrite(led,HIGH);
}
void loop()
{
if(vall==111) PT(SUM,38,sRecog,fDigit,set); //
else if(vall==112) BT(SUM,38,sRecog,fDigit,set); //
else
{
while(1)
{ res=0;
res=ASRB.Asr(SUM,38,sRecog,fDigit,set);
ASR_monitor();
delay(10);
ASRB.Busy_SD();
if (Serial.available() > 0) break;
}
} //
ASRB.AT_command(SUM,38,sRecog,fDigit,set);//
delay(100);
}
void ExtInt0Handler ()
{
ASRB.ProcessInt0();
}
void ASR_while(int x,int y,char (*p)[38],unsigned int dd[],int set)
{
while(1)
{
res=0;
res=ASRB.Asr(x,y,p,dd,set);
ASR_monitor();
delay(10);
ASRB.Busy_SD();
if(res<255&&res>0) break;
if (Serial.available() > 0) break;
// else if(digitalRead(button)==LOW) break;
}
}
void ASR_BT(int x,int y,char (*p)[38],unsigned int dd[],int set)
{
ASRB.send_SD(260);
delay(50);
ASRB.Busy_SD();
ASR_while(x,y,p,dd,set);
}
/**************************************语音控制LED****************************/
void ASR_monitor()
{
if(res==252) digitalWrite(led,LOW);
else if(res==253) digitalWrite(led,HIGH);
}
/*******************************口令模式*************************************/
void PT(int x,int y,char (*p)[38],unsigned int dd[],int set)
{
while(1)
{
set=1;
if (Serial.available() > 0)
{
set=0;
break;
}
int h=ASRB.Asr(x,y,p,dd,set);
delay(50);
if(h==254) //
{
set=0;
ASRB.send_SD(260);
delay(50);
ASRB.Busy_SD();
ASR_while(x,y,p,dd,set);
}
}
}
/*******************************按键模式**************************************/
void BT(int x,int y,char (*p)[38],unsigned int dd[],int set)
{
char local[10]={0};
char DD[1][6]={"asrbt"};
while(1)
{
if (Serial.available() > 0)
{
local[0]= Serial.read();
delay(20);
if(local[0]!=0x41)
{
for(int i=1;i<8;i++)
{
local[i]= Serial.read();
if( local[i]==0x0a) //
{
if( local[i-1]==0x0d)
{
local[i]=0;
local[i-1]=0;
if(strcmp(local,DD[0])==0) //AT
{
ASR_BT(x,y,p,dd,set);
break;
}
}
}
}
}
else
break;
}
/* else if(digitalRead(button)==LOW)
{
delay(100);
if(digitalRead(button)==LOW)
{
ASR_BT(x,y,p,dd,set);
break;
}
}*/
}
} [/code]
我看见send完之后图下面也是显示uploading... , 是正常吗?
板子的D8在播AD4的时候着了, 但D13依然没着
philip2929
philip2929
作者
我用的sd卡是昨天买的8G, 是否一定要少于2G, 还有是因为卡的问题我不能给命令给它吗?
Cain
Cain回复philip2929
命令与sd卡无关，是否在上传语音识别程序之前先上传库里带的初始化程序asr_board_init.pde
Cain
Cain
上传语音识别程序之前先要上传一边库里带的初始化程序asr_board_init.pde，然后使用的SD卡尽量小于2G，而且和SD卡的品质也有关
