蓝牙IQ灯是一款利用DFRobot Bluno Beetle控制器和RGB全彩灯盘制作的创意灯具。通过简单的焊接和连接，结合Arduino IDE和BLUNO APP，用户可以实现远程控制颜色变化。所需元件包括Bluno Beetle控制器、RGB全彩灯盘、Micro USB数据线和杜邦线等。该项目不仅适用于家庭装饰，还可以作为创意DIY项目，为生活增添更多色彩。

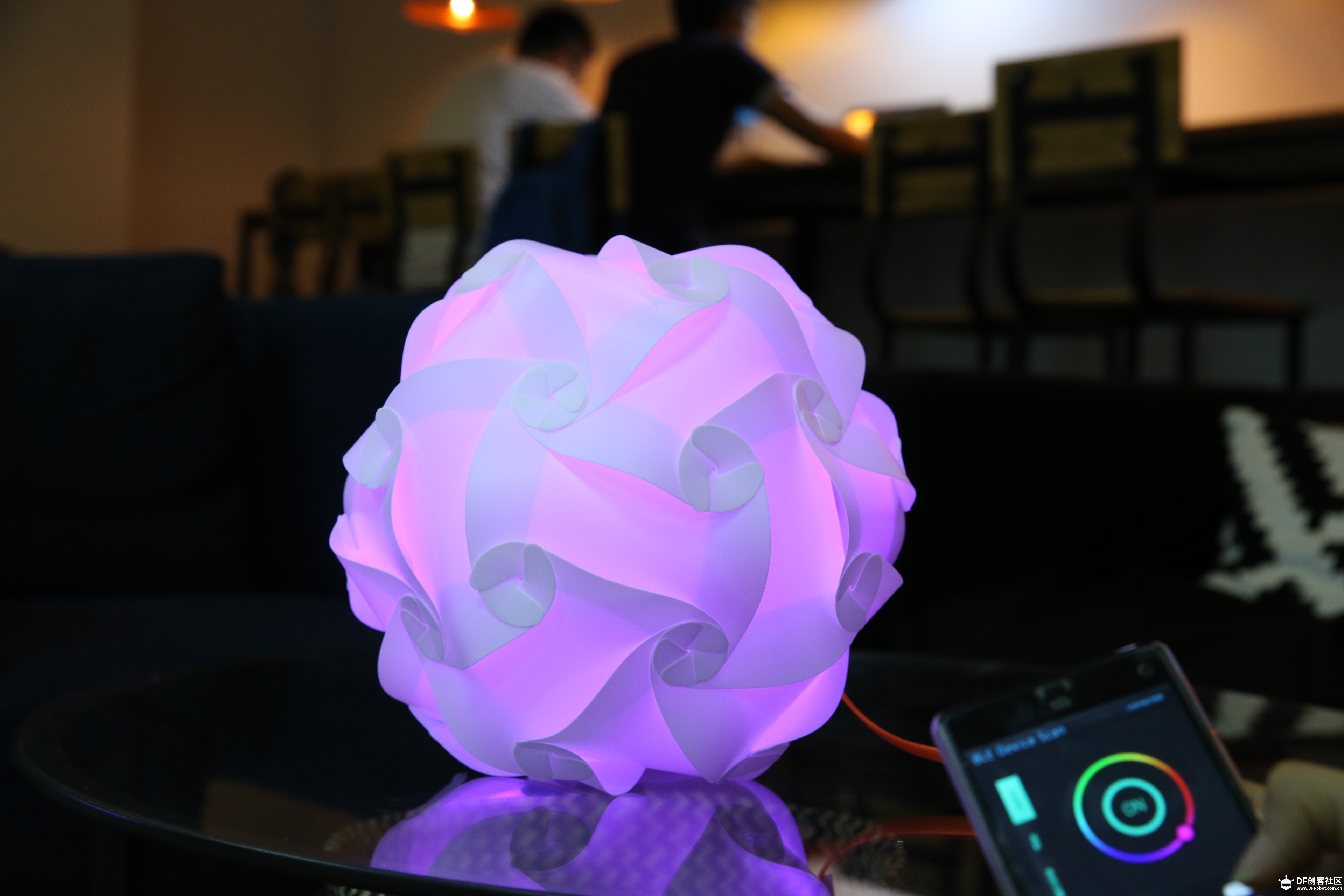

IQ灯是一款由丹麦设计师设计，可自由拼接、造型多变的独特灯罩。如果给这款灯中，引入蓝牙元素，远程变换IQ灯的颜色，是否又增添了点浪漫色彩呢？

下面就让我们一起来看看如何制作一款蓝牙IQ灯吧~

所需元件：IQ 、[size=14.6667px]DFR0339 Bluno Beetle控制器、DFR0106 RGB 全彩灯盘、Micro USB数据线、杜邦线*4、拥有蓝牙功能的Android 4.3+ 设备 or IOS 7.0+ 设备

工具：焊烙铁

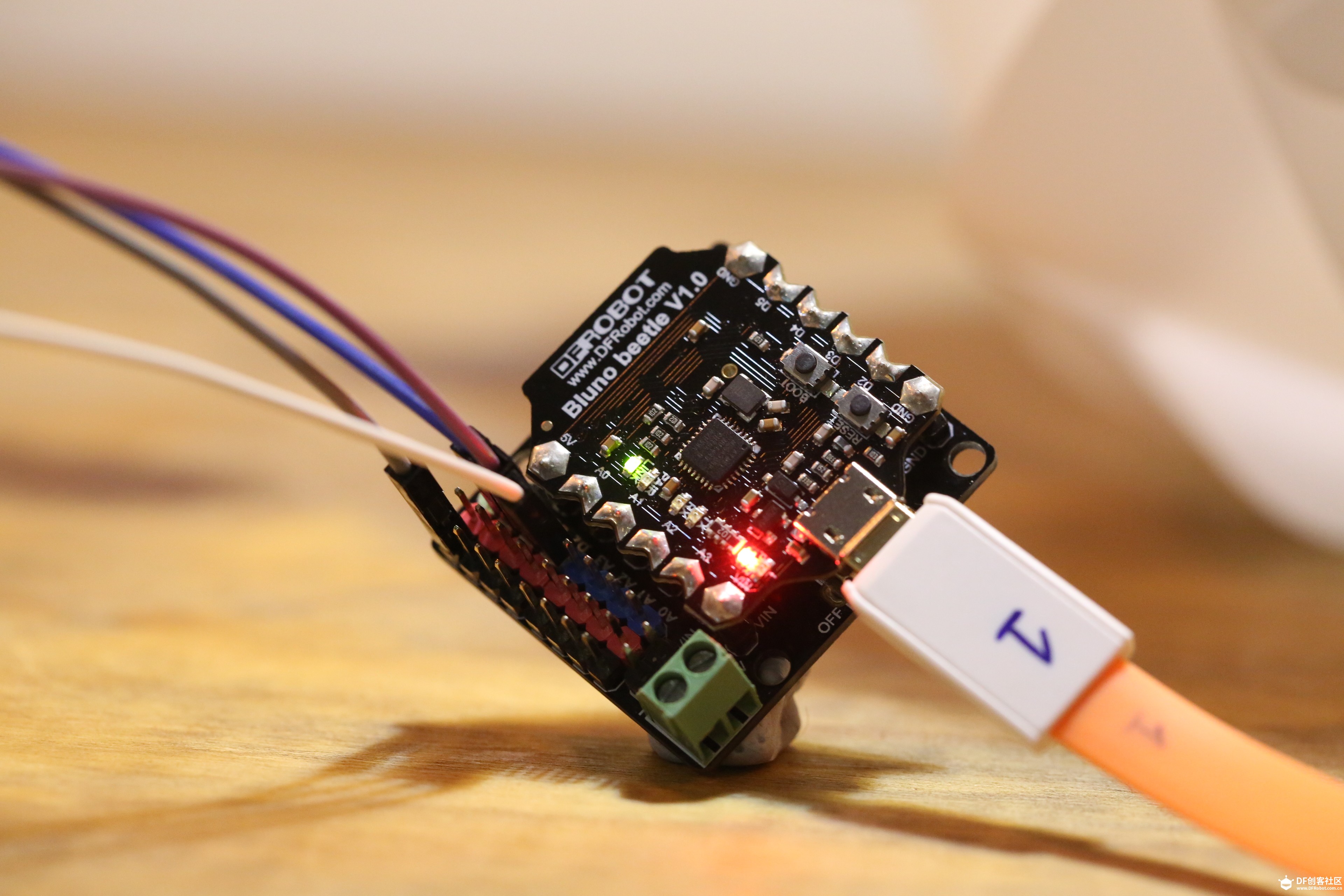

第一步：焊接与连接

1.将RGB灯盘附带的排针焊接在灯盘上，这样就可以用杜邦线方便地讲beetle控制器与灯盘连接了。

2.将灯盘的RGB口与beetle控制器上的数字接口的S口连接（D2-D5皆可），GND与-口连接，这里我使用的连接方式是：

G-D2;R-D3;B-D4绿色接口

GND-D5黑色接口

第二步：安装Arduino IDE

如果你是第一次使用Arduino的话，需要下载Ardunio IDE并装好驱动。

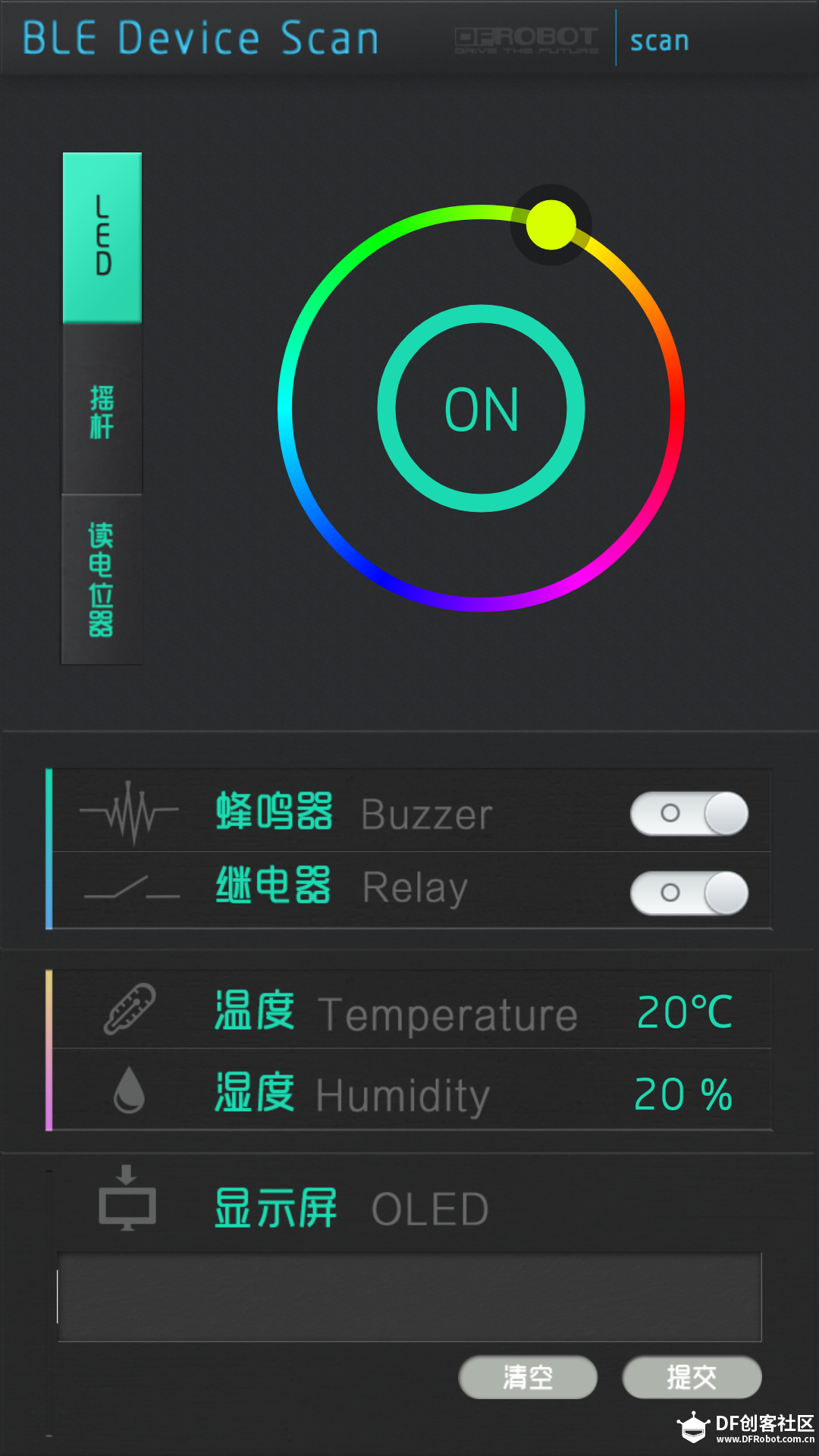

第三步：下载安装APP到手机当中

安卓设备：BLUNO.apk

ios设备：BLUNO

第四步：安装库文件并烧录代码

安装PlainProtocol库文件、BlunoAccessory库文件下载附件

blunoAccessory.zip

安装库文件教程

烧录以下代码到beetle中：

#include "Arduino.h"
#include "PlainProtocol.h"
#include "blunoAccessory.h"



//PlainProtocol constructor, define the Serial port and the baudrate.
PlainProtocol myBLUNO(Serial,115200);

//blunoAccessory constructor, for setting RGBLED
blunoAccessory myAccessory;


int ledRed=0;               //RGBLED red value
int ledGreen=0;             //RGBLED green value
int ledBlue=0;              //RGBLED blue value

void setup() {
    myBLUNO.init();
    myAccessory.setRGBLed(0,0,0);   //turn off the RGBLED
}


void loop()
{
    if (myBLUNO.available()) {    //receive valid command
         if(myBLUNO.equals("RGBLED")){      //if the command name is "RGBLED"
            ledRed=myBLUNO.read();              //read the red value first
            ledGreen=myBLUNO.read();            //read the green value then
            ledBlue=myBLUNO.read();             //read the blue value at last

            myAccessory.setRGBLed(ledRed, ledGreen, ledBlue);   //set the color to the RGBLED
            }

    }

}
复制代码
