自己DIY纸质扬声器
2015-07-312.6万
AI 快速预览详细

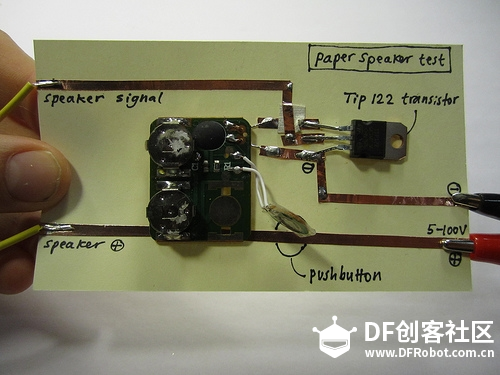

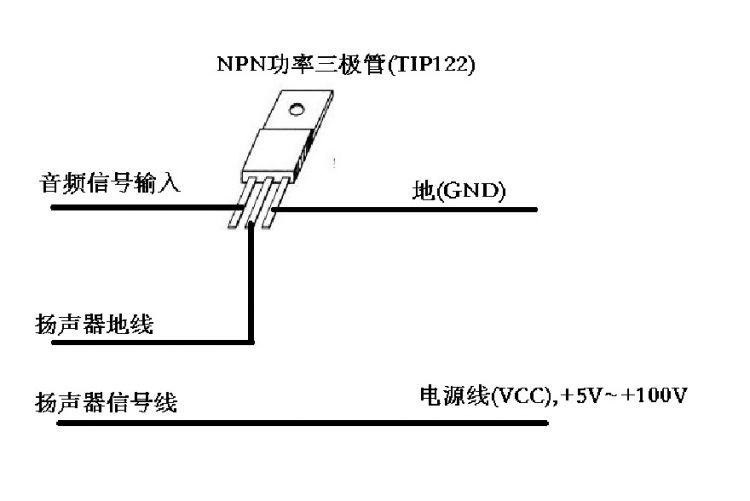

本文介绍了如何通过简单的材料和工具制作一个纸质扬声器。首先介绍了所需的导电材料（如铜箔、铝箔等）和扬声器基材（如布料、纸张等），然后详细讲解了扬声器的工作原理，即通过电磁感应现象将电流变化转化为声音。文章还提供了多种线圈制作方法，包括金属箔扬声器、针线活里的扬声器、贝壳上的扬声器和木质扬声器。最后，介绍了外壳和电路的组装步骤，以及如何使用TIP122三极管进行功率放大。

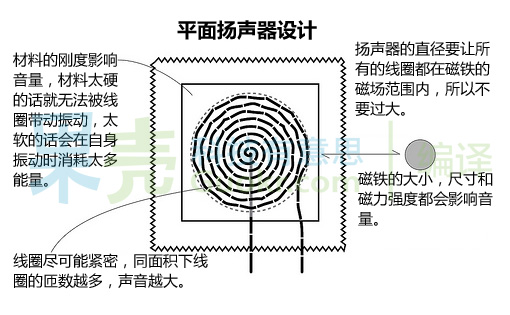

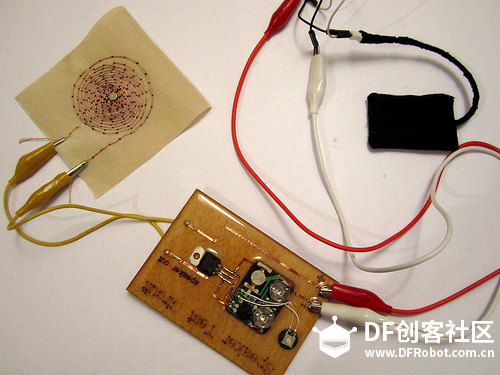

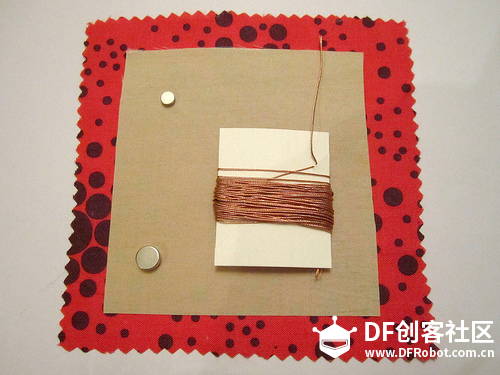

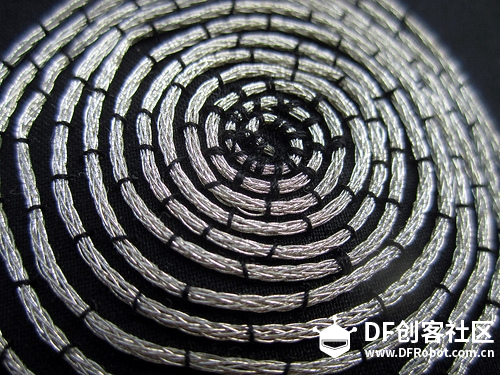

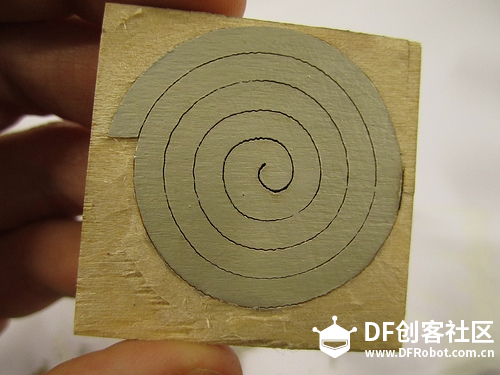

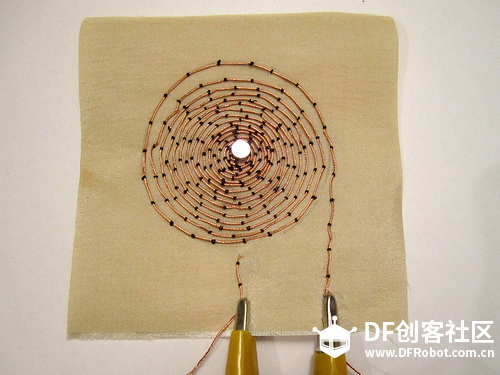

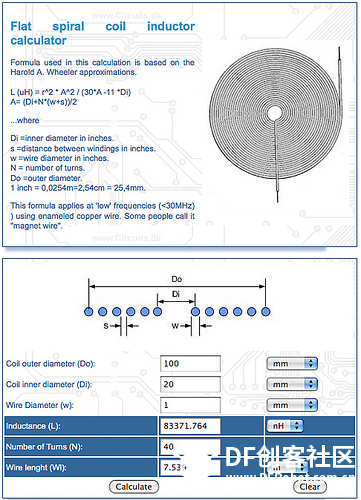

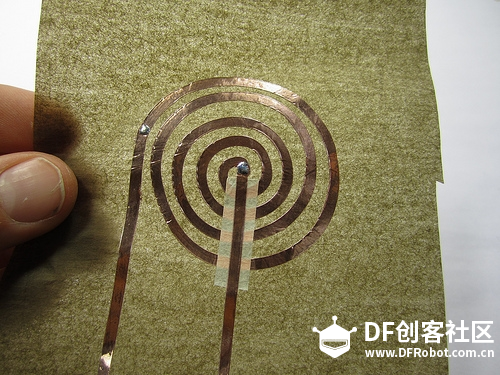

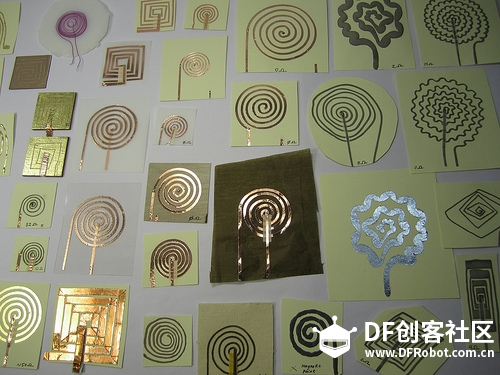

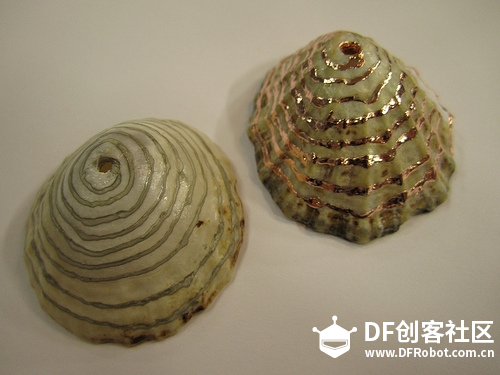

最近我看到了一篇关于纸质扬声器的文章，感觉很简单的样子，于是就自己DIY了一下，效果参考下图，虽然成功了，但觉得声音很小，于是我就实验了一番，磁铁是自己在电子商场买的强力磁铁，结果发现扬声器里磁铁越近效果越好，磁铁越大越好。大家也来锻炼一下自己的动手能力吧！ 生活中的大喇叭和小耳机，每个人都非常熟悉。但不知你有没有想过，无论是布料，纸页，木片，还是贝壳，都能在一些简易的改造之后变身扬声器呢？只要自制一个平面线圈，再加上一个大磁铁，就可以让一些再普通不过的日常物品发出或许微小，却很动人的声音。  1 工具和材料  1.1 导电材料 导电材料是必不可少的，这方面的选择很多。 铜箔/铜箔胶带 铝箔/铜箔胶带 金箔/银箔 上面这些是金属箔，需要裁剪之后贴到基材上。一般推荐用铜箔，导电性好，焊接方便，也可以考虑刻蚀成形。铝箔很易得，就是焊接不便。最后两种材料是有钱人的选择XD 导电银漆 导电涂料，导电胶 市面上的这些涂料各种各样，靠涂料里掺的银/铜/石墨颗粒达到导电的目的。和金属箔相比外观没有那么闪亮，但是手不抖的话也能画出很漂亮的线圈。 细导线 不绣钢丝 拆过耳机的话一定会记得里面暗红色细漆包线组成的音圈，虽然是平面线圈我们也可以这么仿照着来。由于不用考虑绝缘问题，所以裸导线或者细漆包线，金属丝都可以。 1.2 扬声器基材 如前所述，布料，纸张，木片，还是贝壳都没有问题。各种材料的刚性和密度不一，出来的声音也各不相同。具体来说就要靠各自的尝试了。 1.3 电路 一颗大磁铁，磁力越强越大的越好 TIP122三极管  2 扬声器原理 在此感谢一下遥远的法拉第同志，他发现的电磁感应现象是电磁式扬声器的基础。 给平面线圈通电的时候，线圈可以等效为一个电磁铁。当通入电流变化时，线圈产生的磁力变化，受到固定磁体的吸引/排斥，运动的线圈带动基材运动，将振动传播到空气中，就形成了我们听到的声音。     3 线圈制作 做好了上面的准备，就可以开始扬声器的制作了。  对平面线圈的电感量计算有兴趣的DIYer们可以参考 电磁感应线圈计算器     3.1 金属箔扬声器 首先是设计图案，视频中的各种线圈仅供参考，你可以自由发挥，看起来差不多是那个样子就行。  用铜箔的话，直接裁下或者腐蚀出需要的形状，在纸片或者布片上粘牢就行。引出线可以直接焊在上面。 用金箔或者银箔的话，工艺要稍微复杂些，可以参考 《贴金花鸟盘》 文章中介绍的贴金工艺。 听听效果吧。 3.2 针线活里的扬声器  这时候需要使用的是细导线（金属丝）和一块布料，还有针线工具。 把金属丝在布料上圈上一圈又一圈，用针线固定好，做好线圈首尾的引出，扬声器就完成了。 3.3 贝壳上的扬声器  需要一个大小合适的贝壳。 先在贝壳上用导电涂料画出螺旋线圈，然后电镀上一层光亮的铜增加导电性。 3.4 木质扬声器  找一块薄木片，表面均匀涂好导电涂料，然后就可以手工或者机器在上面刻出导电的线圈。 3.5 变色液晶的妙用 这个扬声器的特点是效率比较低，换句话说有不少热量消耗在线圈上而不是变成声音。但是我们可以变废为宝，把一些温敏变色液晶涂料涂在扬声器上，然后会有一些有趣的效果：） 4 外壳和电路   最后的工序是把做好的导电线圈固定在强磁铁的磁极附近，建议做一个坚实不易变形的支架，把线圈挂在磁铁上方，并且把线圈和磁铁都和支架粘结实。  固定好以后，接上电源试个响吧~ 自制的扬声器需要的功耗比较大，所以一般需要一级功率放大电路来驱动。搞功放的筒子们可以直接用上，没有的话也可以用最简单的方法就地搭一个，一个大功率三极管就够。 原文：http://www.plusea.at/?p=4161 |
我也做了一个电路，但还没有制作纸质扬声器（缺少铜箔），我试过用纽扣电池（3V），信号由一枚写入歌曲的单片机提供，用的是够购买的扬声器实验，声音要小得多，远没有3节南孚（4.5V）厉害。我现在正准备尝试DIY扬声器部分。
另一方面，我发现要接到MP3上，信号太弱，不能直接使用,还需另加放大电路。
自制喇叭
https://mc.dfrobot.com.cn/forum.php?mod=viewthread&tid=11487

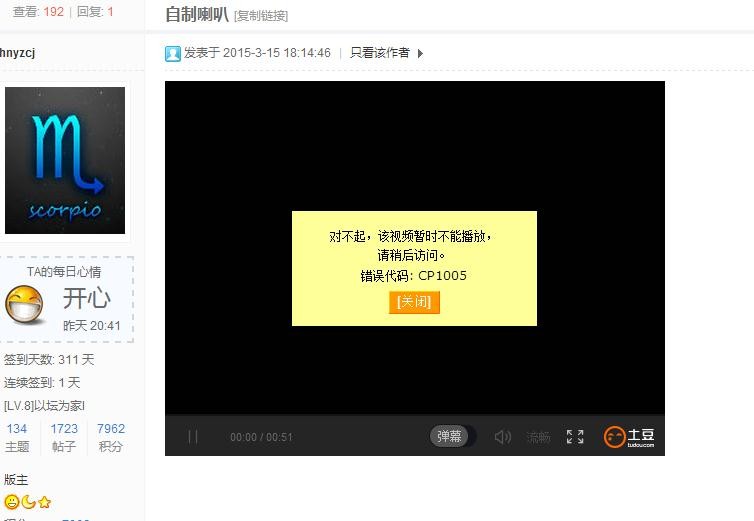

好像视频无法播放，能不能把原视频链接发上去。
