来个英伦范《感应夜灯》
2015-08-154.3万
精华项目
AI 快速预览详细
本文介绍了如何使用Arduino、LED、人体红外感应模块等材料制作一个感应夜灯。项目包括3D打印外壳、安装磁铁底座、上传程序等步骤。最终效果是夜间起夜时自动亮起，避免打扰家人。适合家庭DIY和STEM教育场景。
|

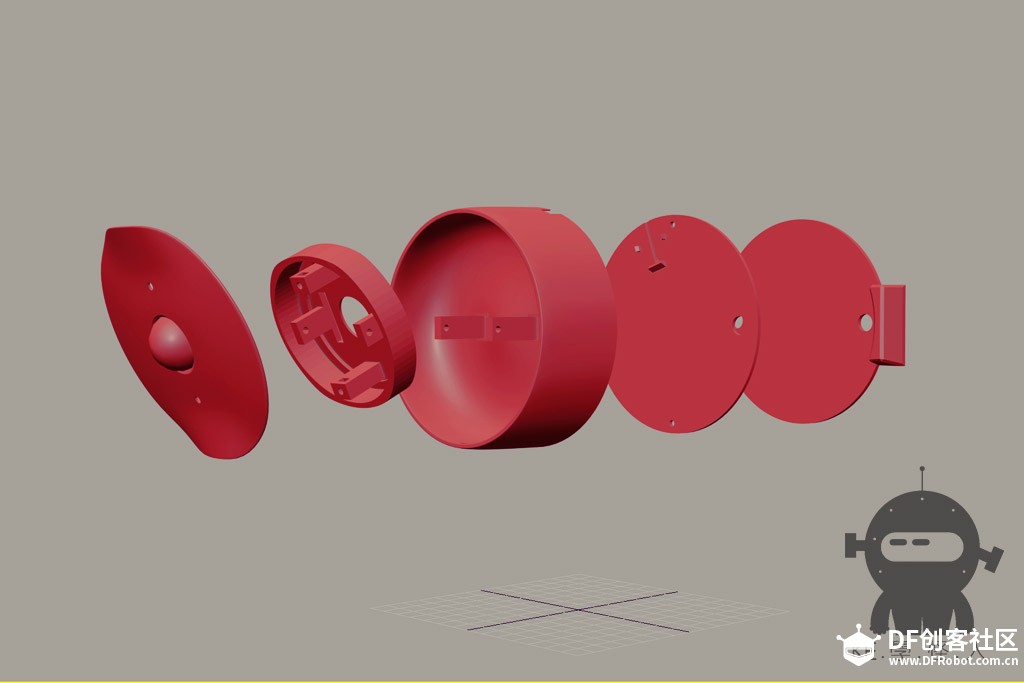

夜晚起夜是个很纠结的事，开灯or不开灯，开灯嘛把老婆吵醒，不开吧通常发生。。。。。。哎呀!!!!!!!!!duang.............还是把老婆吵醒，于是就有了做个感应小夜灯的想法，把它放在床头靠近地面的位置这样起床就不用开灯了，而且不会吵醒老婆。 材料 led x 1 Arduino x 1 10K电阻 x 2 人体红外感应模块 x 1 5v 电源 x 1 1、开始嘛先用3d软件把外壳建模；

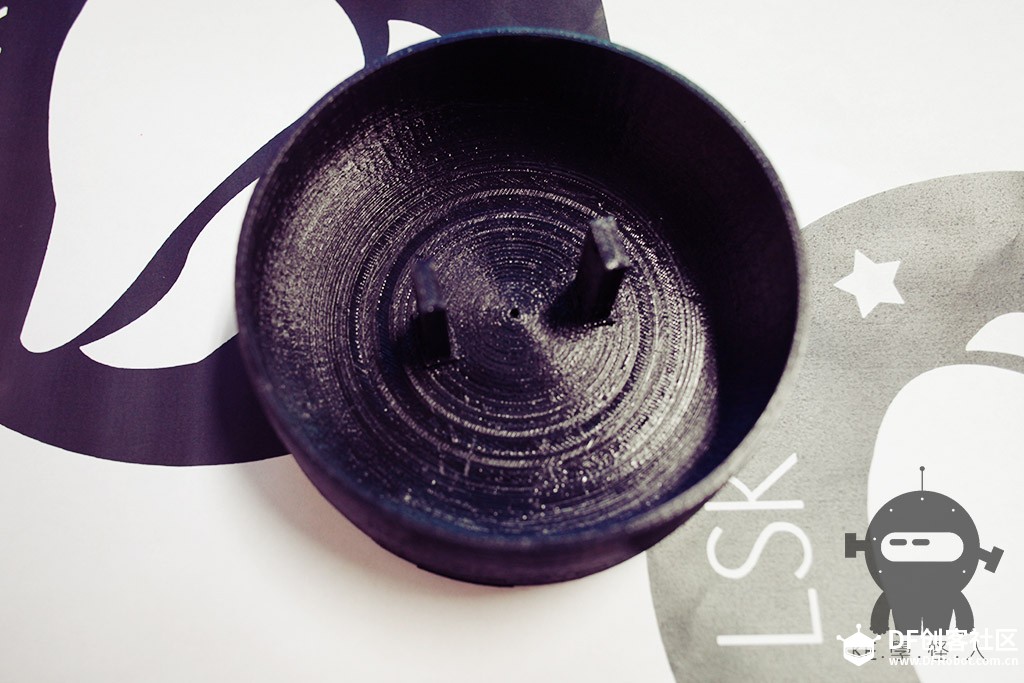

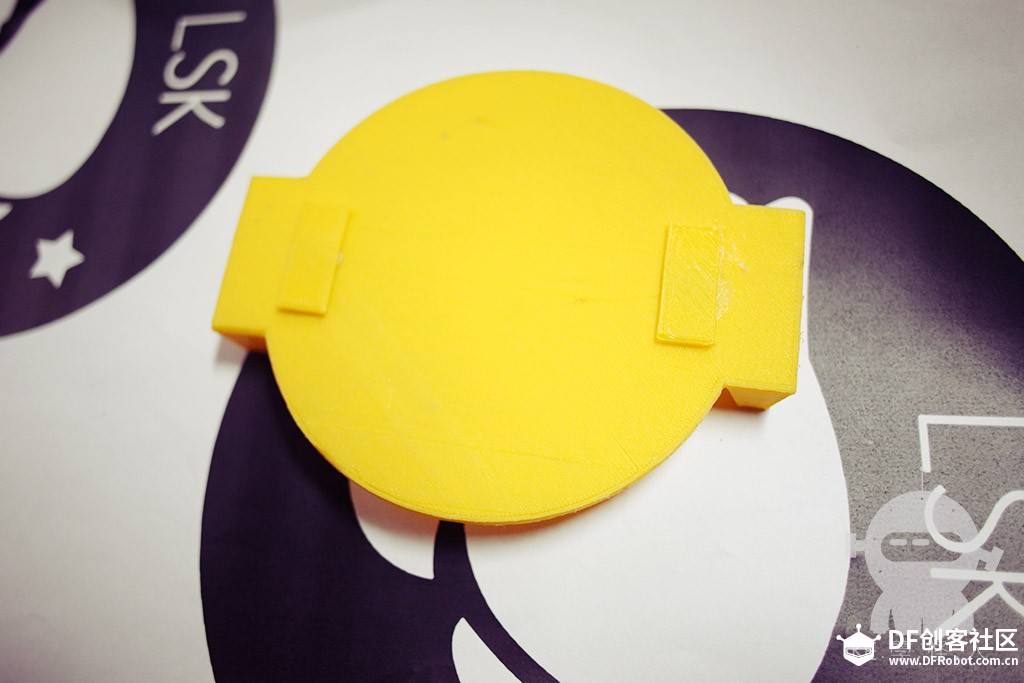

2、开始打印把 （没有耐心所以打印精度调的不高）； 3、底座

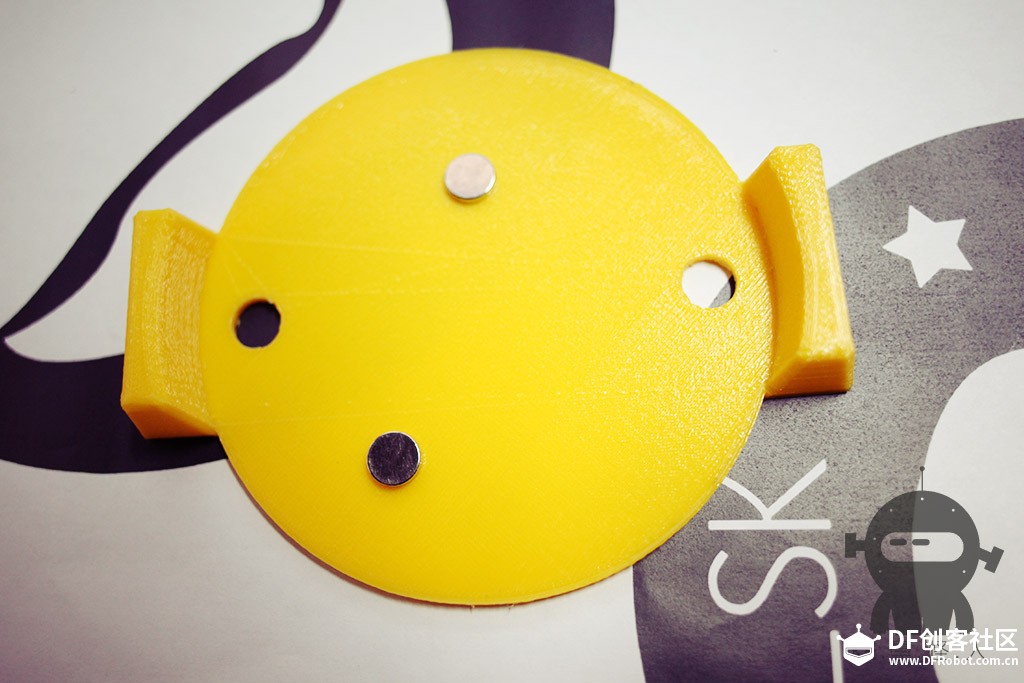

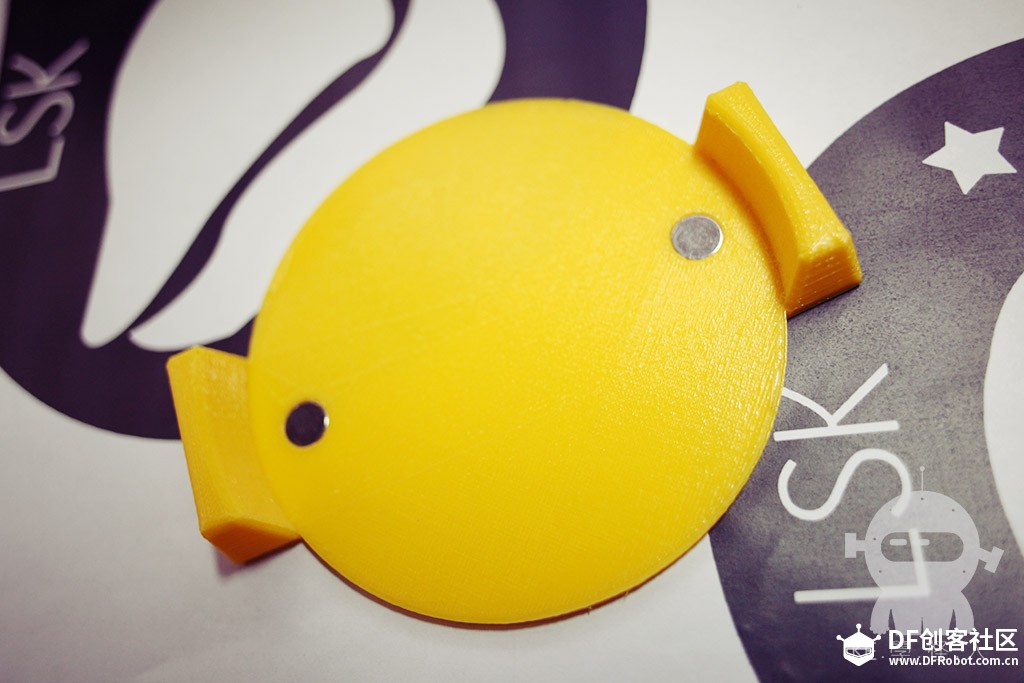

4、将磁铁装入底座（把壳体和底座分开，用磁铁吸附是为了方便安装）；

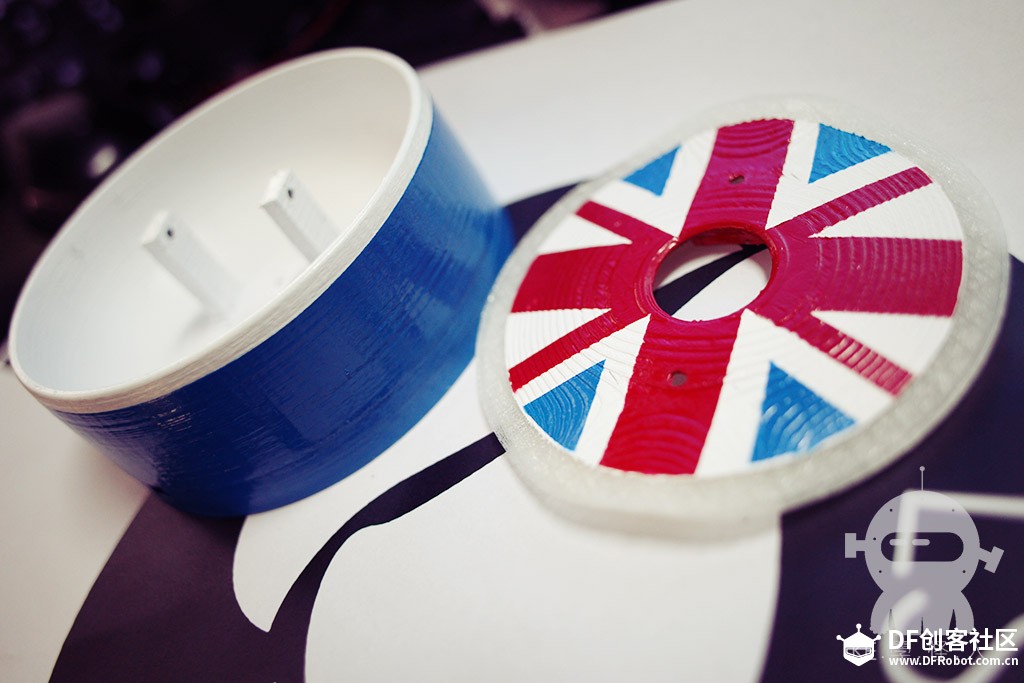

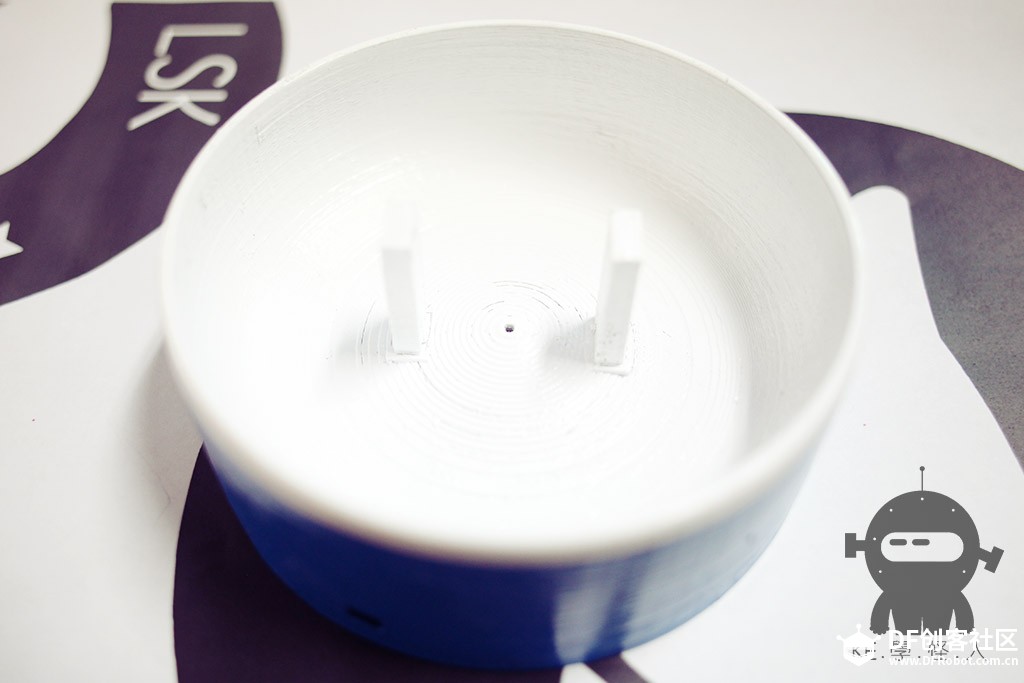

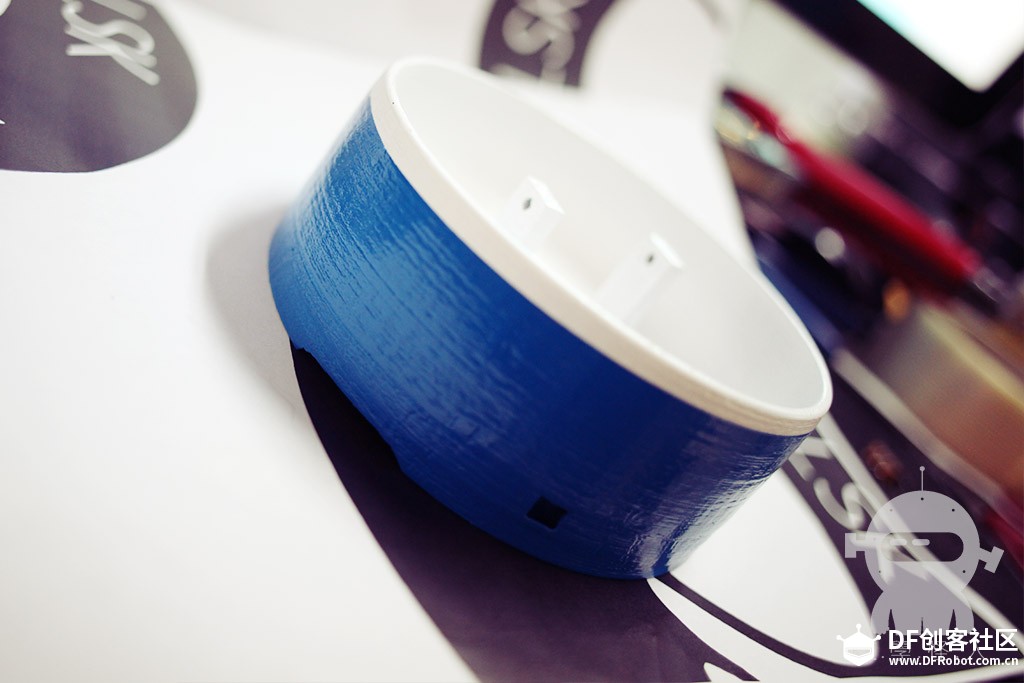

5、打印外壳并上漆；

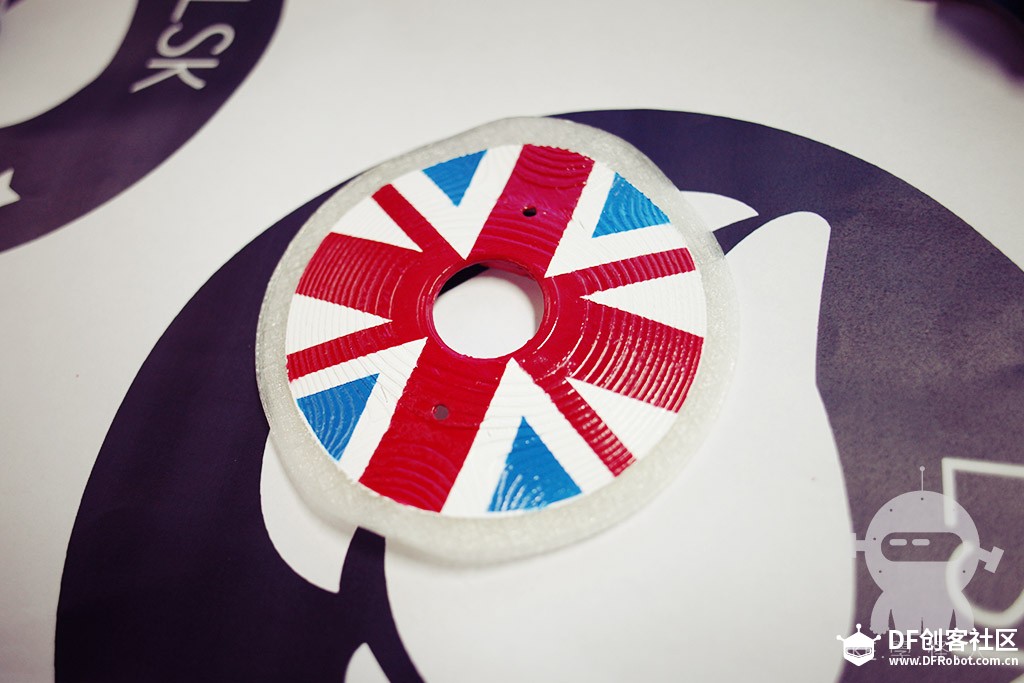

6、打印灯罩并上漆；

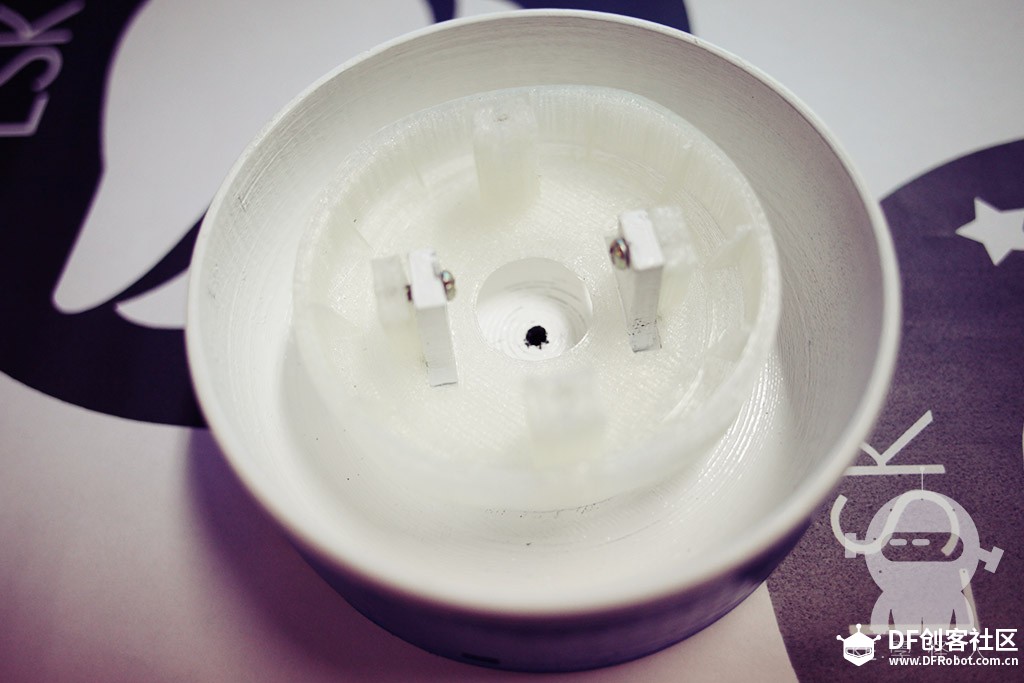

7、将打印好的灯座装入外壳（灯罩可以上下调整光线的投射）；

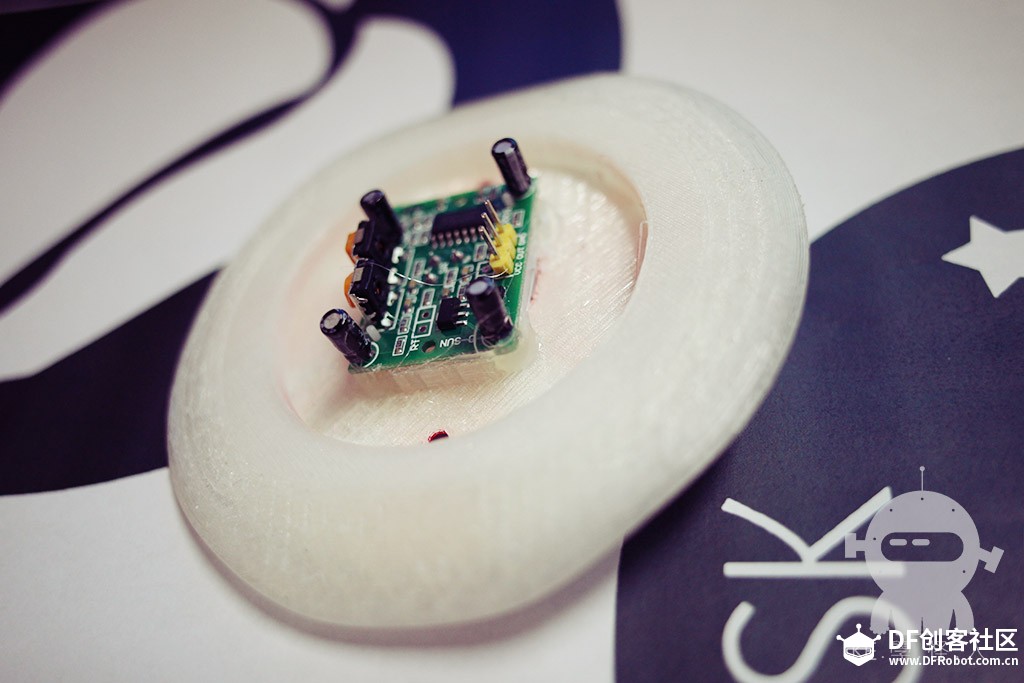

8、把红外感应模块装入灯罩；
9、上传程序（程序嘛自己乱写的仅供参考）

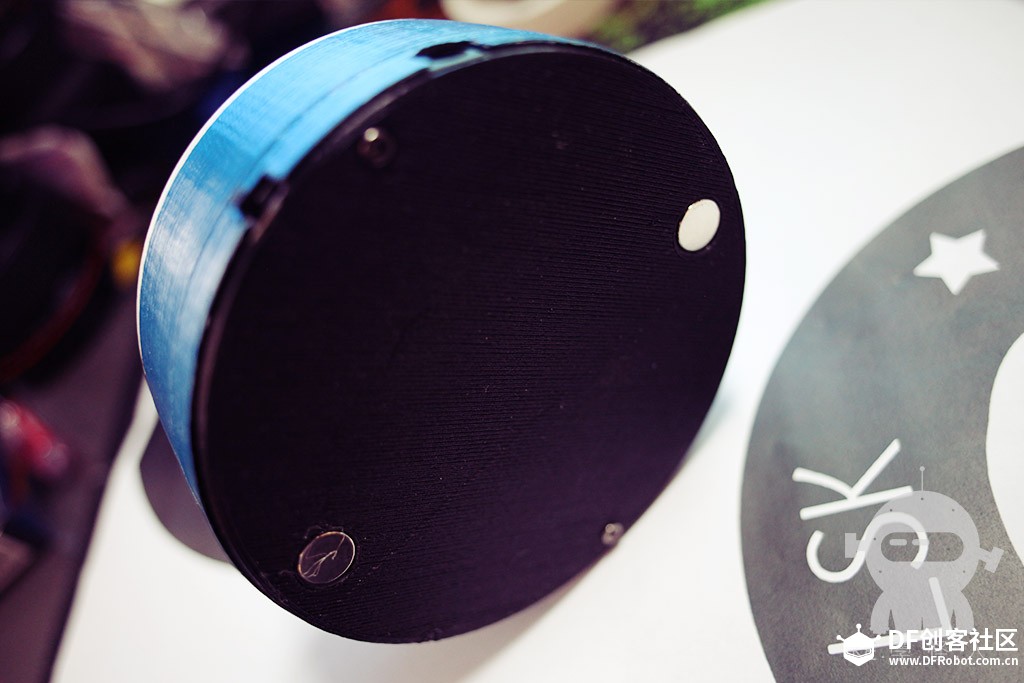

========================================================================================================= int val ; int ling = 5; int hongwai = 5; int linga=0; int lingb=0; int photocellPi = 2; int illuminance; void setup() { Serial.begin(9600); //pinMode(ling, OUTPUT); pinMode(hongwai, INPUT); } void loop() { illuminance = analogRead(photocellPi); val = analogRead(hongwai); //Serial.println(illuminance); Serial.println(val); if (illuminance < 100 ) { if (val >= 600 && lingb == 0 ) { for (int i = 0; i <= 255; i++) { analogWrite(ling, i); delay(30); } linga=1; lingb=1; } if ( val >= 600&& linga== 1) { analogWrite(ling, 255); delay(30); } if ( val <= 600&& linga==1) { for (int a = 255; a >= 0; a--) { analogWrite(ling, a); linga = 0; lingb= 0; delay(30); } } if ( val < 600) { analogWrite(ling, 0); delay(30); } } if (illuminance > 100) { analogWrite(ling, 0); delay(30); } delay(100); } ============================================================================================================ 10、把所有配件装好并在后盖上装上磁铁最后安上后盖；

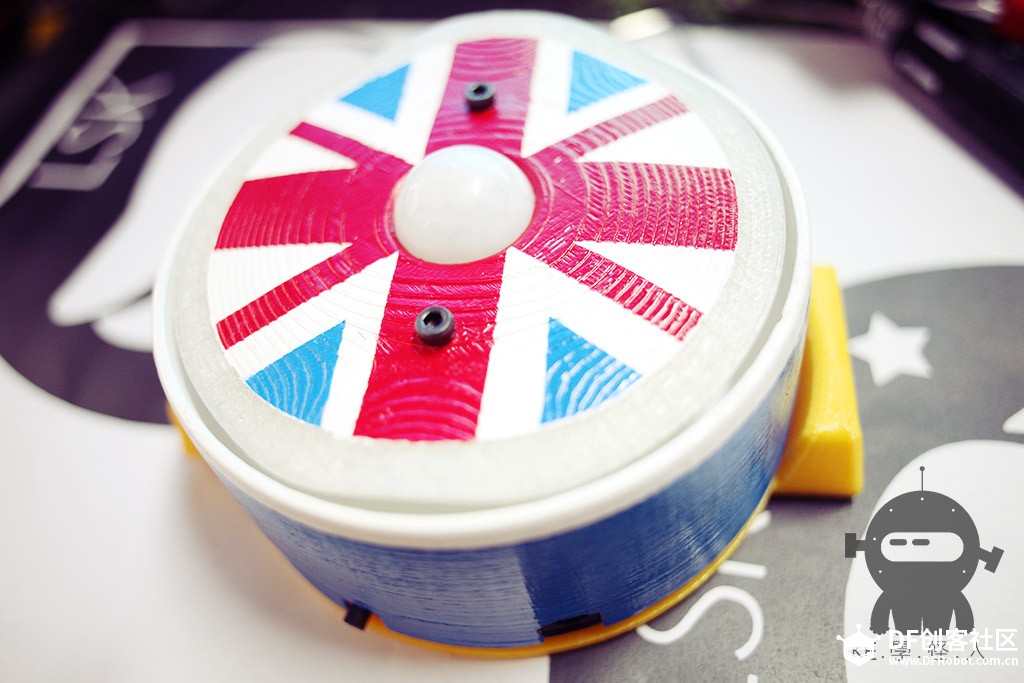

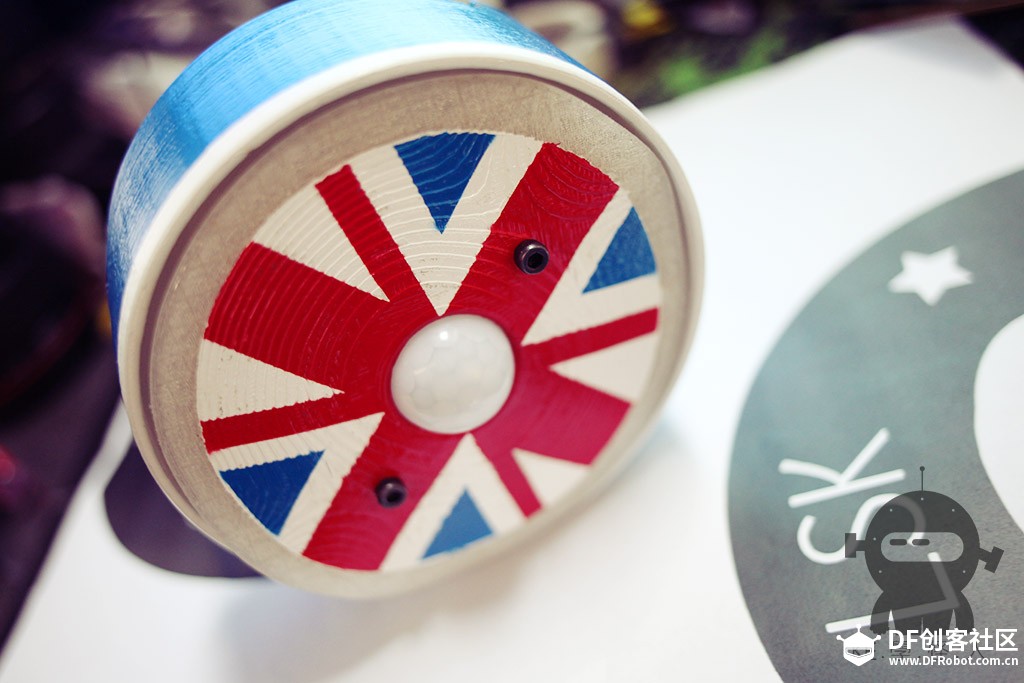

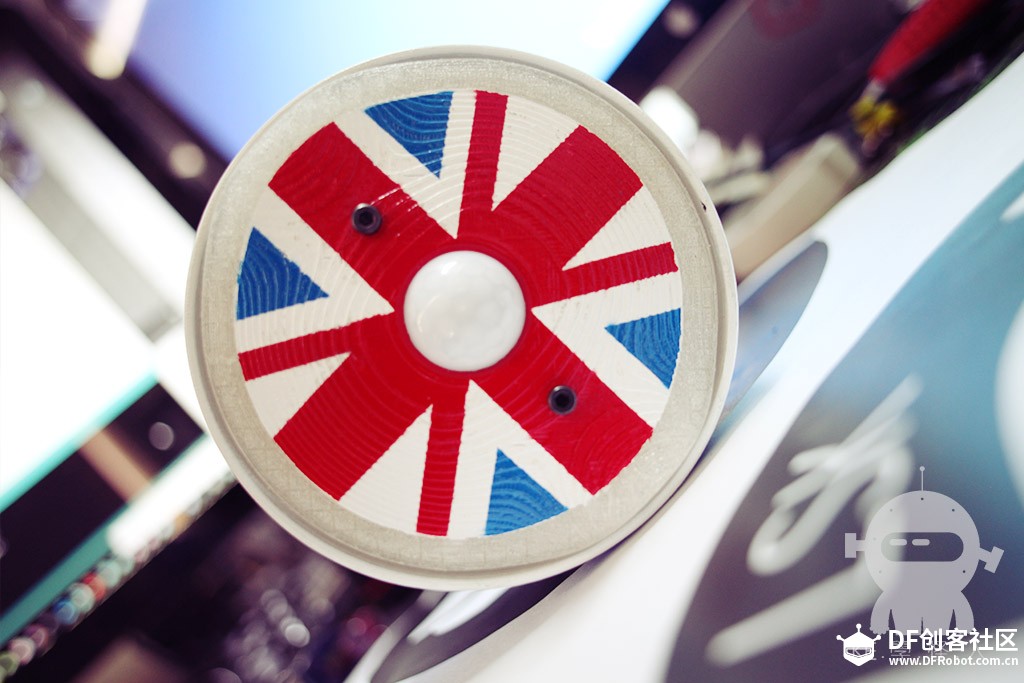

完成了看看全貌；
======================END====================== 有兴趣来我的网站看看www.lskck.com
本文章为乐事可原创，文章内容未经许可不得转载和用于商业目的。图片未经许可不得使用。 |
