关于卡片上第一个入门例子的疑问
2015-09-291.9万
AI 快速预览详细
本文解答了电路中电阻的作用。通过实际搭建电路的对比，详细解释了电阻在电路中的作用。了解电阻的工作原理，可以帮助初学者更好地理解和应用电路。
|
麻烦牛人给解答一下，图片中实际搭建的电路中电阻有没有起作用？还是图纸上的电阻没有起作用？谢谢 |
-

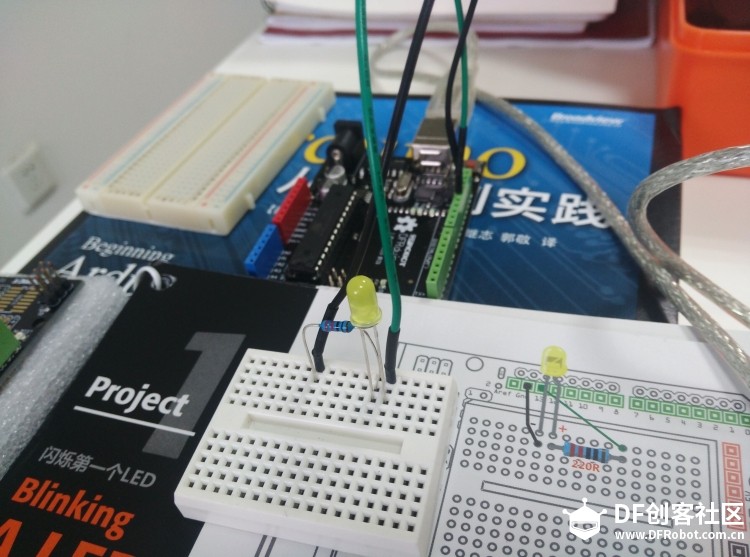

例子图片与实际操作对比
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
lunary
我的主要问题是我上面的操作，电阻起作用了没有？电流是先经过电阻，再到LED的？那么左边是我自己接入的一种方式，右边图片上是卡片教材上的一种连接方式，这二种不一样，我不懂控制板上，电流是从GND出来，还是从13数字口出来？谢谢。
R2D2回复lunary
只要电阻串联在led上， 就是起作用的。
丄帝De咗臂回复lunary
电流从高电势流向低电势
lunary
谢谢，电流是先经过电阻？还是先经过led灯？我插的方式跟图上是反的。
hnyzcj
当然不接电阻的话，好像也能亮，你可以自行测试下，LED点亮时候的两端电压。
hnyzcj
第一个实验咱们用到了LED从网上查找资料得知，其工作电压一般为1.5-2.0V，工作电流一般为10-20ma，反向击穿电压为5V。控制板逻辑电路供电为5V。根据以上参数假设LED工作电压选用1.7，工作电流选用15ma，限流电阻=（总电压-LED电压）/电流，所以限流电阻=（5-1.7）/0.015=220Ω。
hnyzcj
电阻起到保护LED的作用。
Cain回复hnyzcj
正解~LED额定电压一般偏低。而arduino提供5v电压，直接接LED容易因为电压过高烧坏
