高达的感觉《空气净化器》

最近忙于工作和搬新家差点没把我累死，不过在我累死之余还是挤出了点时间为新家做了点礼物。搬进新家最怕的是装修后的空气质量，虽然已经通风很久但是心里还是觉得应该找点处理方法过滤一下空气，所以蒙发了做个空气净化器的想法。

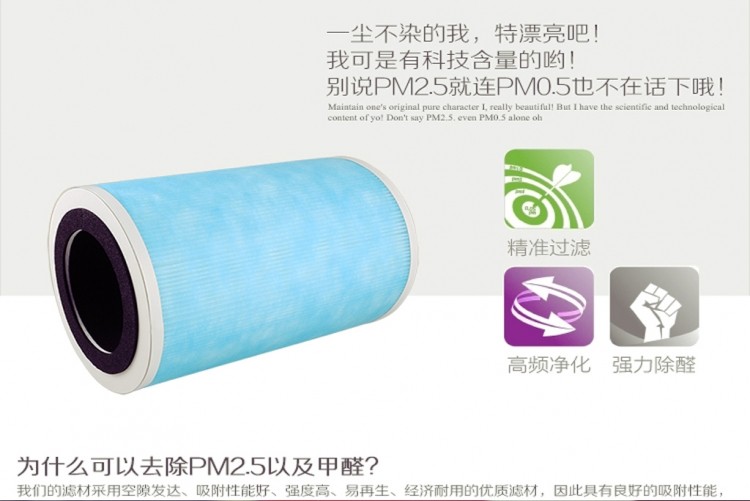

开始现在淘宝找合适的滤芯，最后看中了这个。

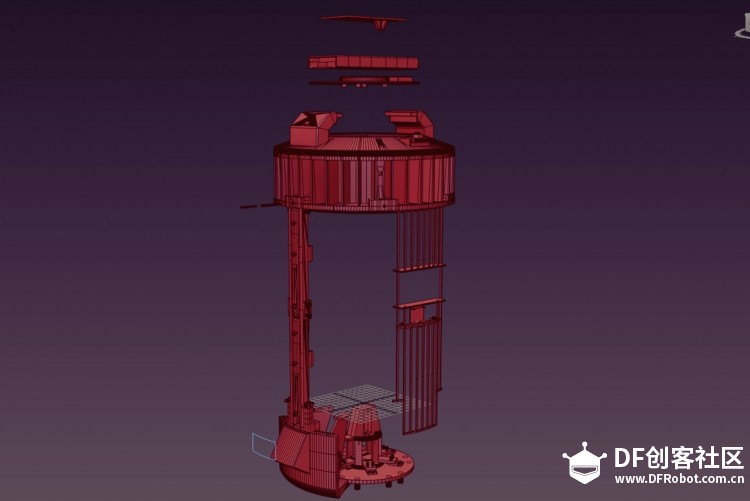

1、滤芯尺寸已经确定可以设计了

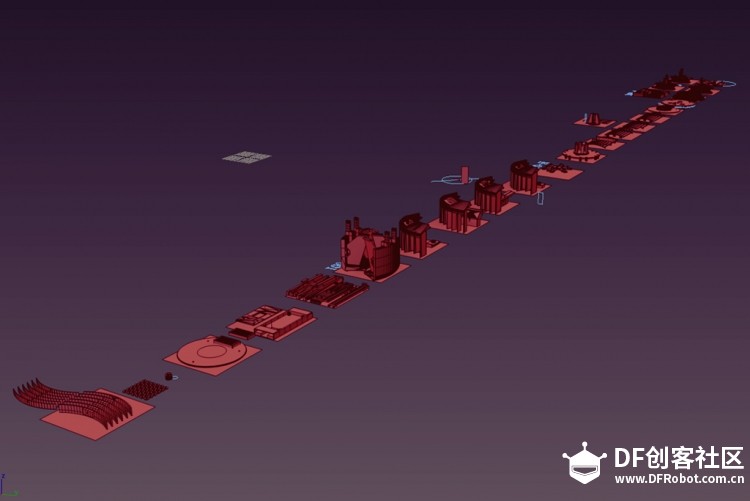

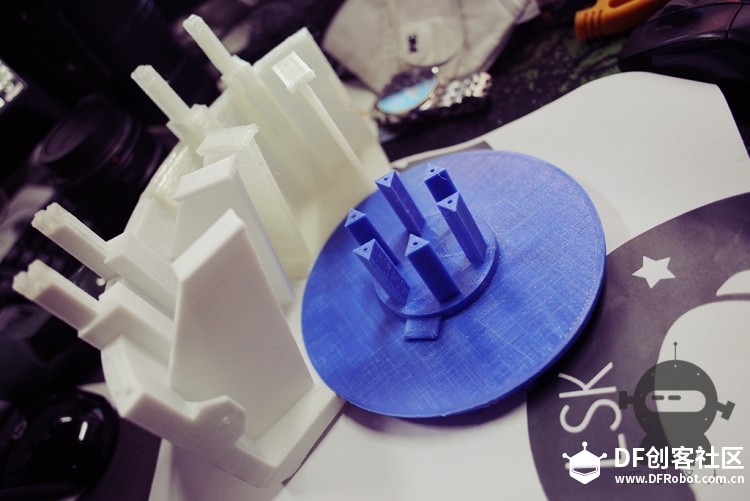

2、把零件拆分开始打印吧（慢慢长路呀）

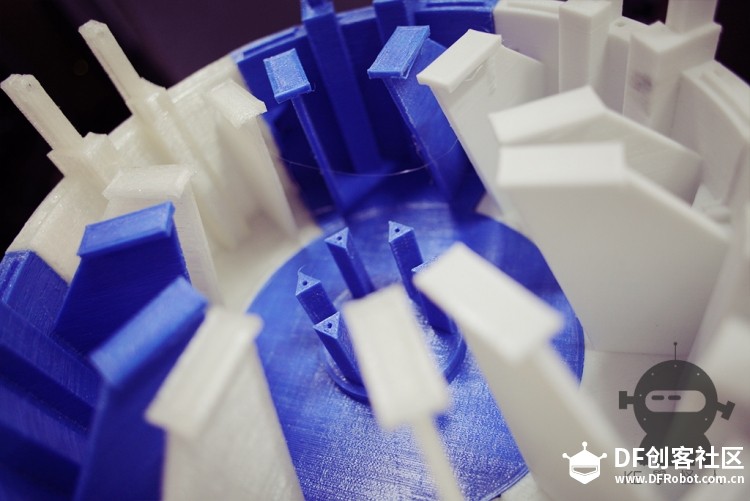

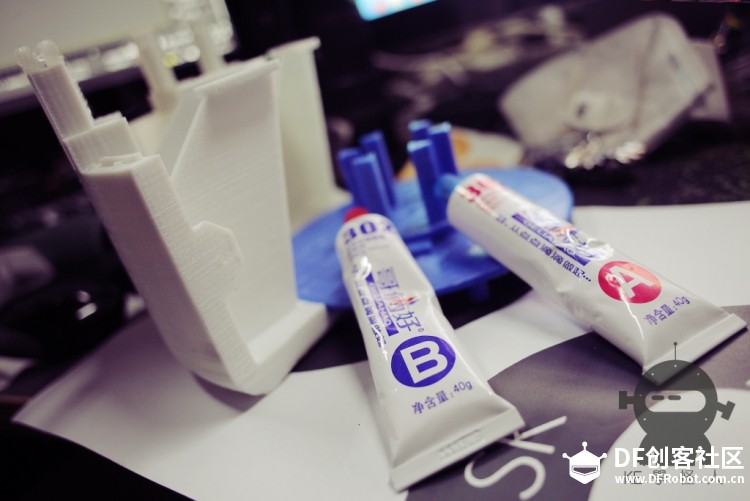

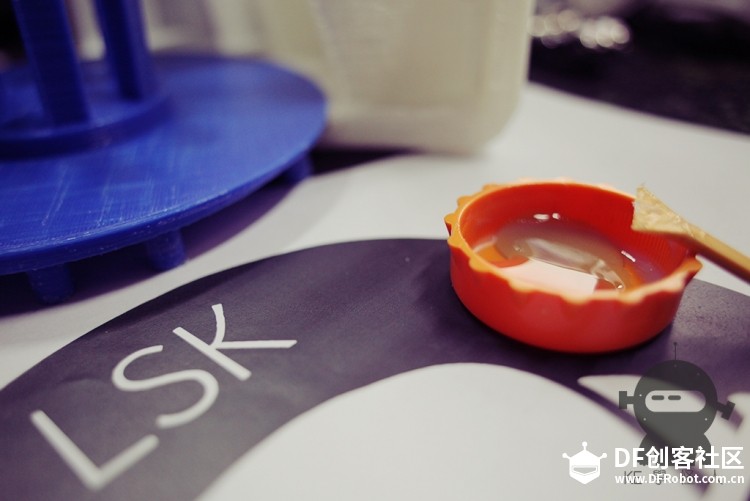

3、打印完成后先把底座用树脂胶拼接；

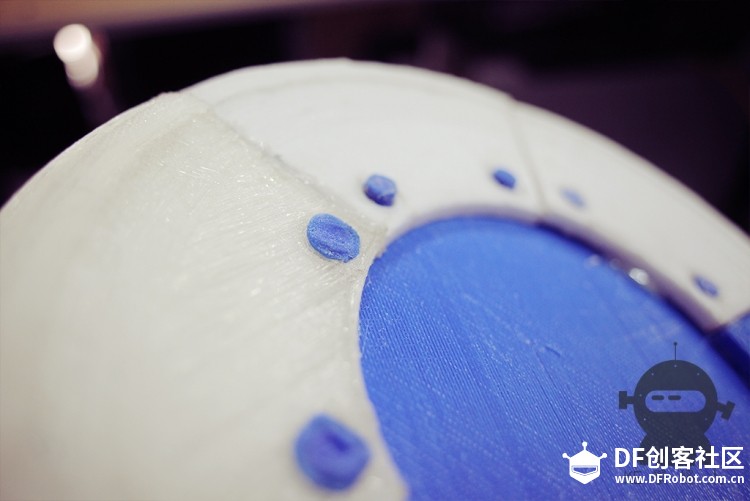

3、底部铆接部分用电烙铁加热拼接；

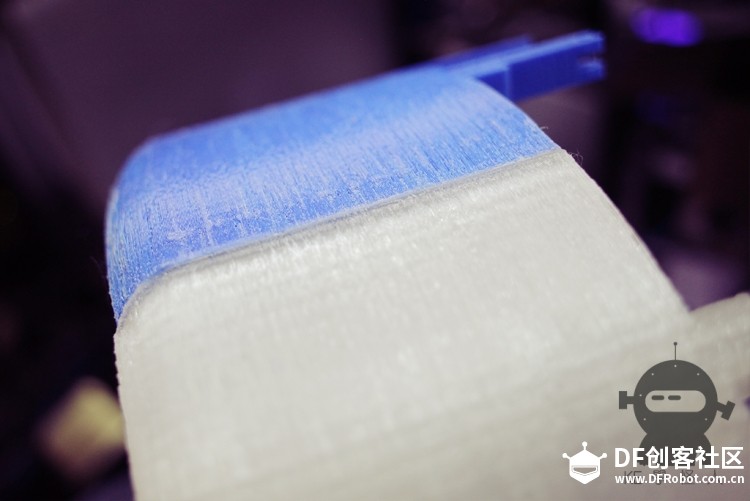

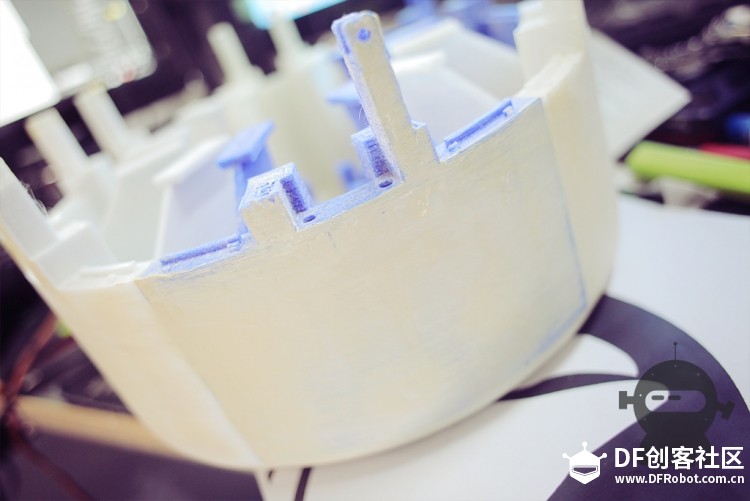

4、用原子灰对模型表面进行处理；

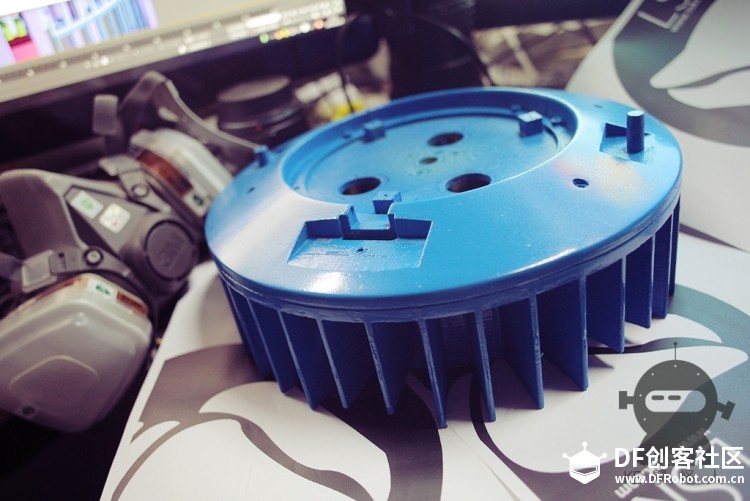

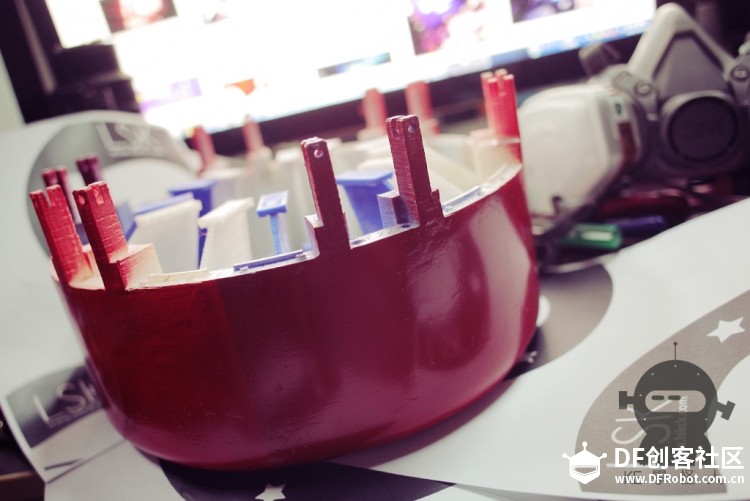

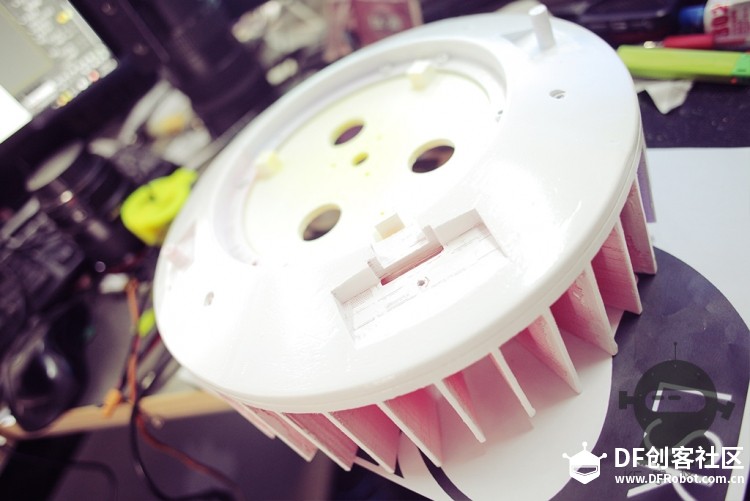

5、顶盖用相同方法处理，并喷漆；

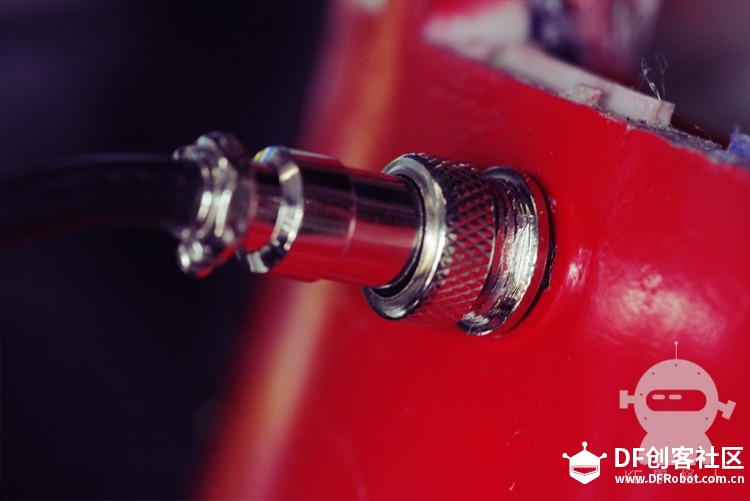

6、在底座安装电源接口；

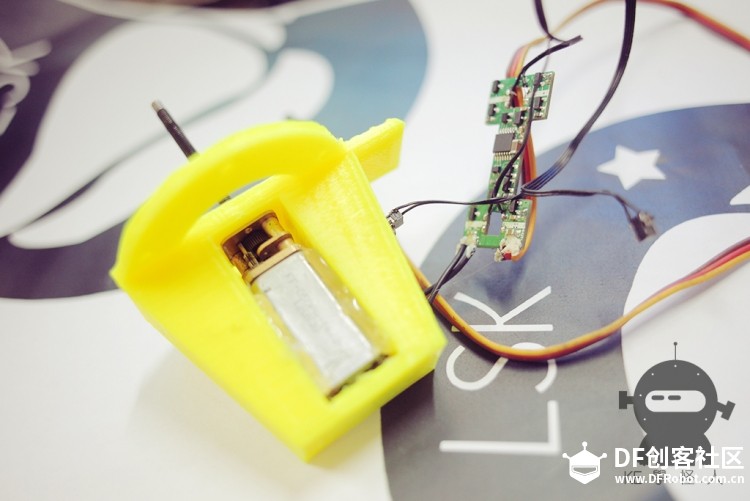

6、经拆下的起落架舵机安装于配件上，再将限位开关用线引出；

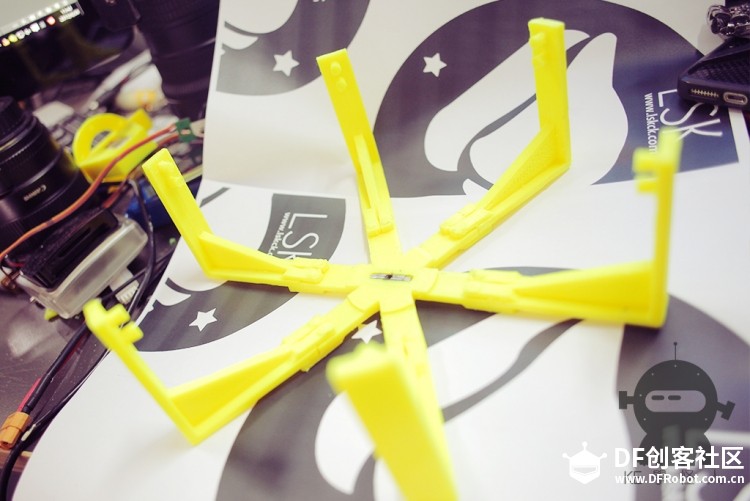

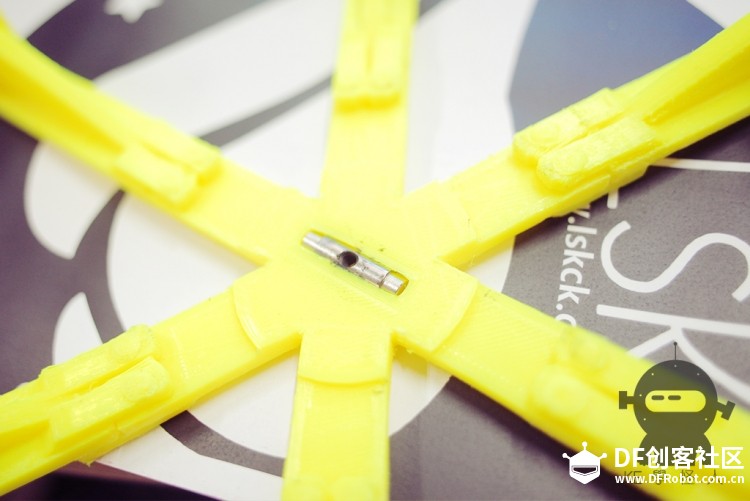

7、拼接打印好的拉杆盘、再将舵机滑块安装于操内；

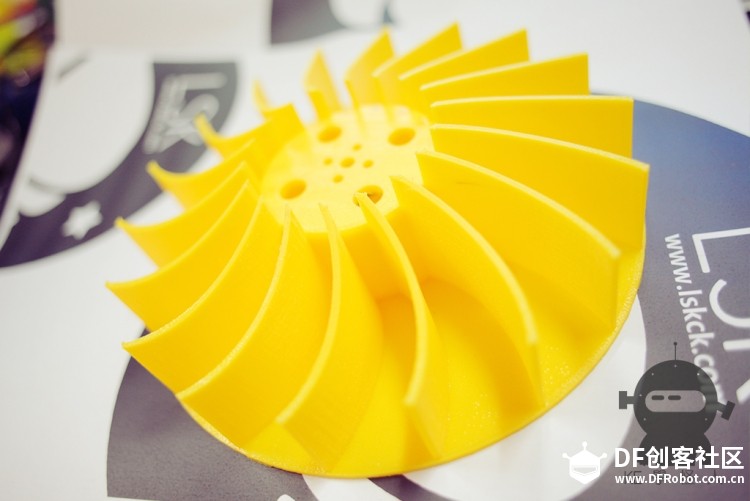

8、打印风扇；

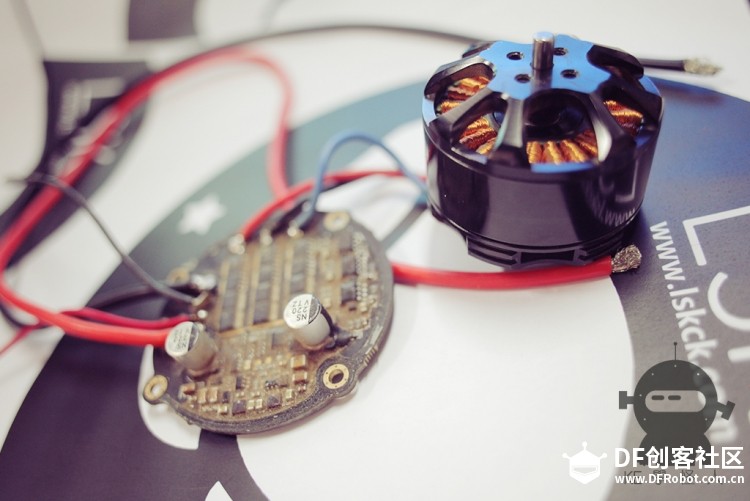

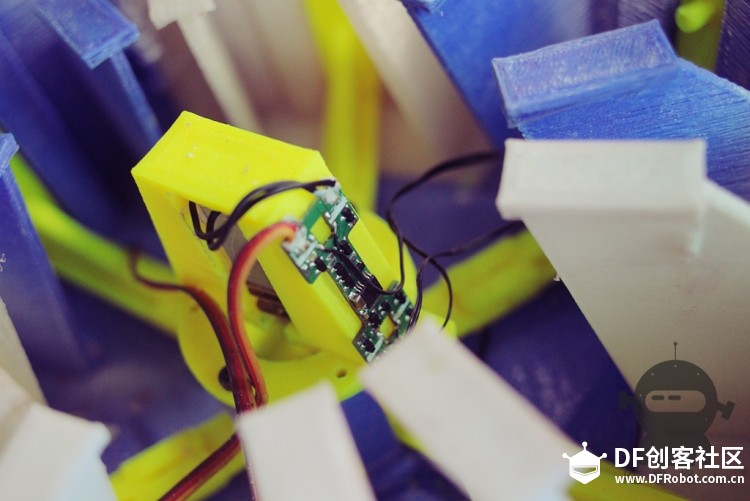

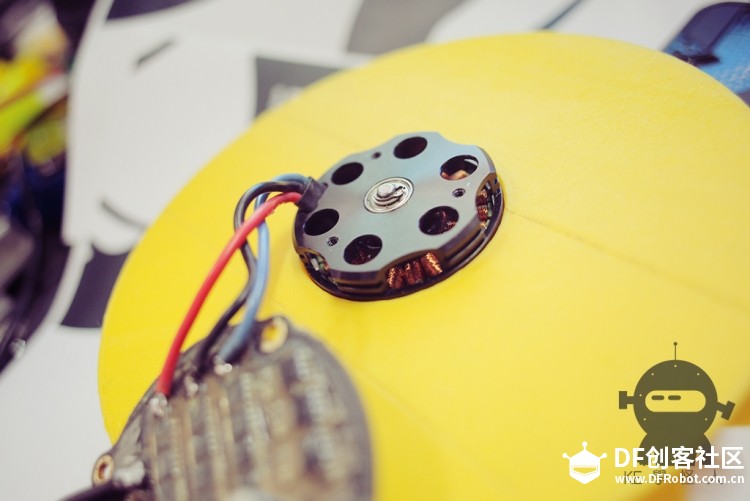

9 、焊接无刷电机；

10、安装风扇到无刷电机；（在后期使用中发现无刷电机噪音太大，改为了松下的超薄直流电机）

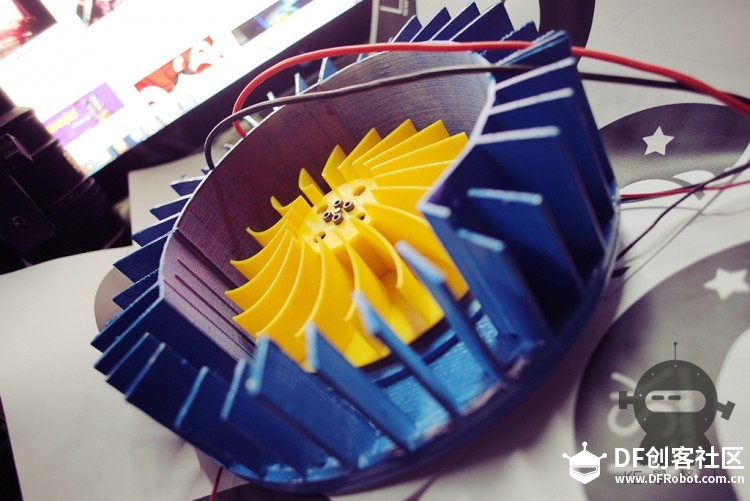

11、将风扇安装于顶盖；

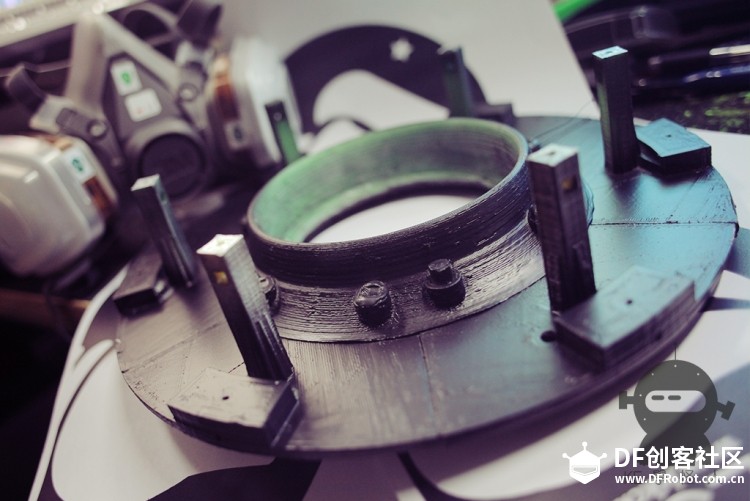

12、打印拼接底盖；

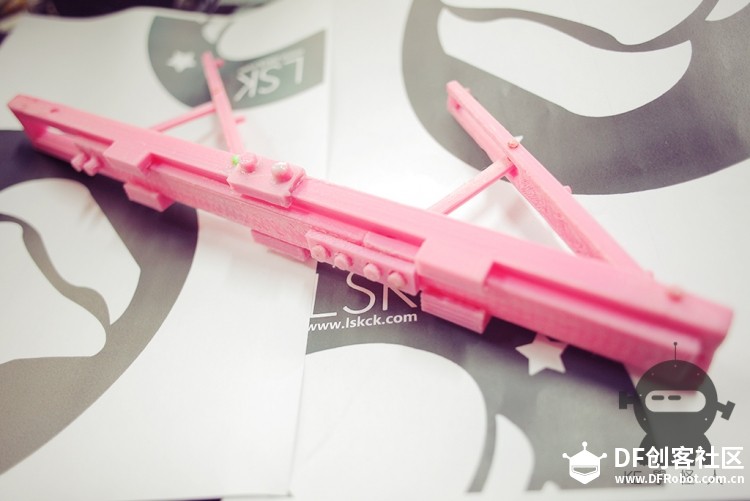

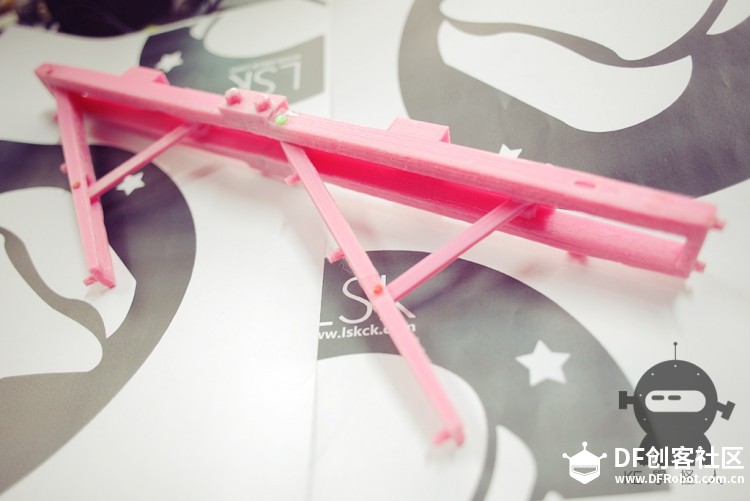

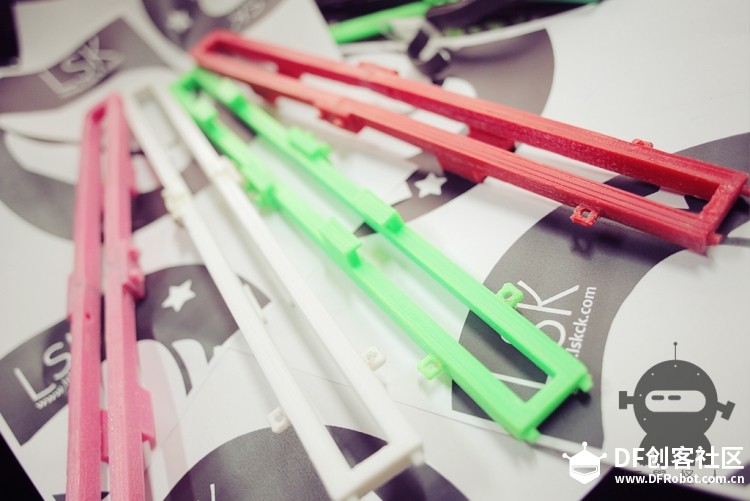

13、打印拼装侧面撑杆，保证部件滑动灵活；

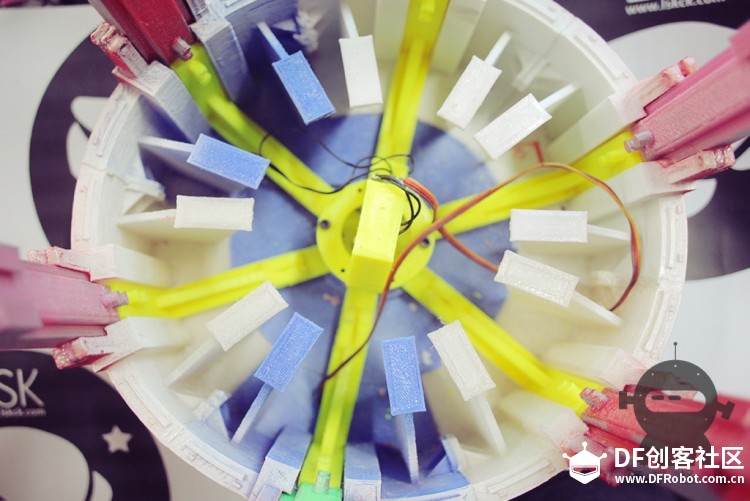

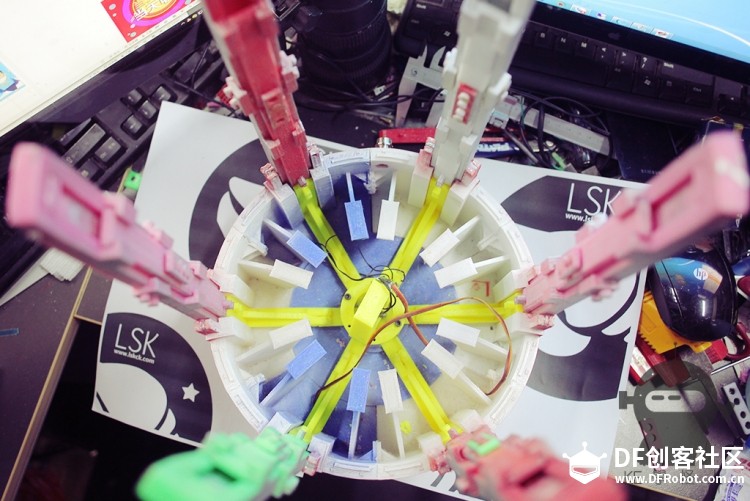

14、将拼接的的舵机和拉杆盘安装到底座，并将限位开关安装到合适的位置；

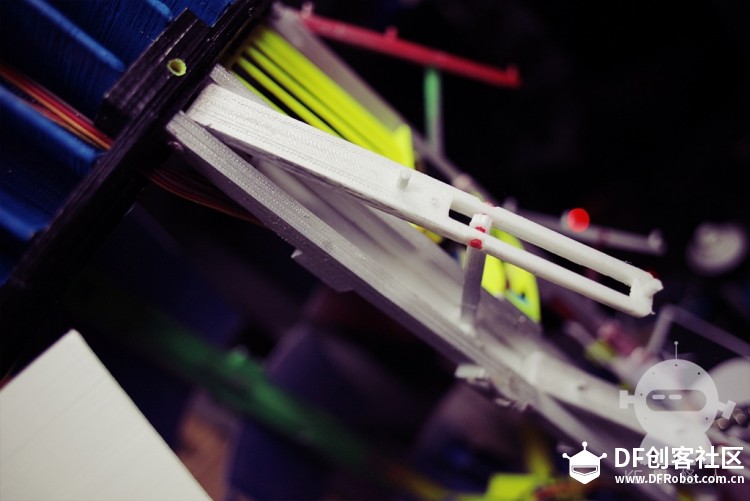

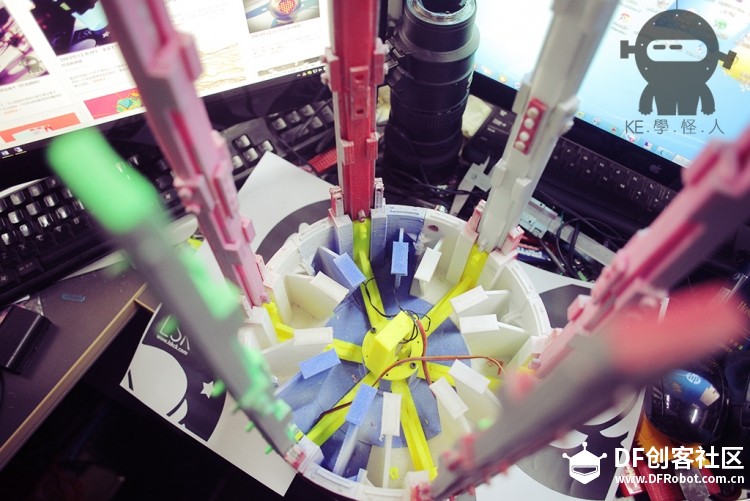

15、将侧撑杆安装到底座，链接个滑块测试舵机运动是否正常；

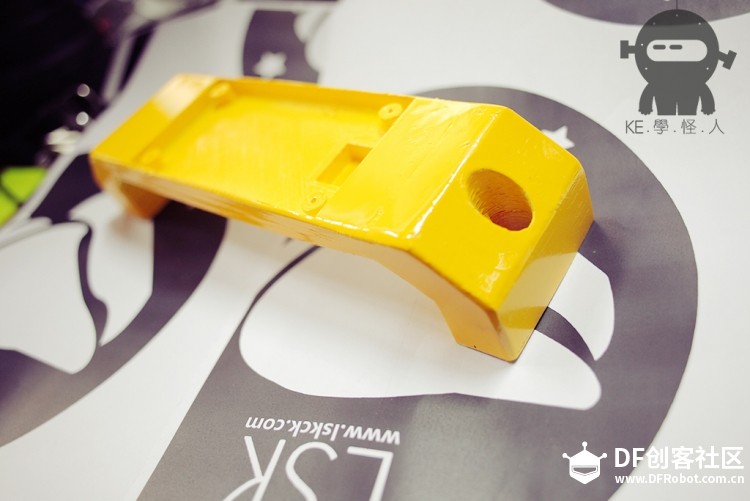

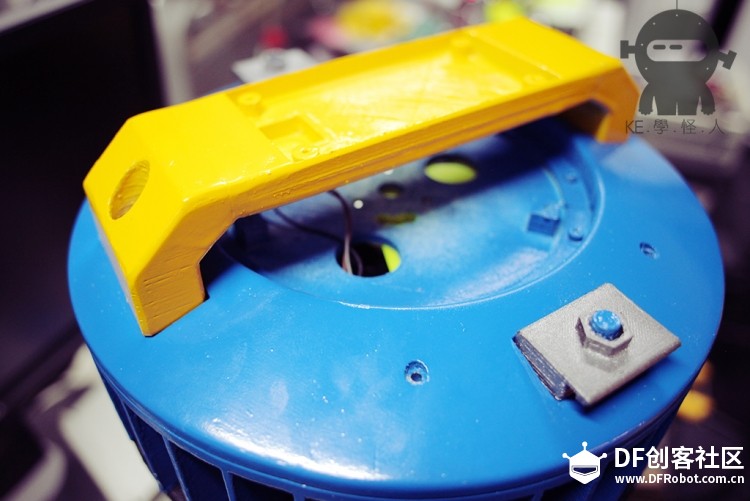

16、打印提手，安装到上盖；

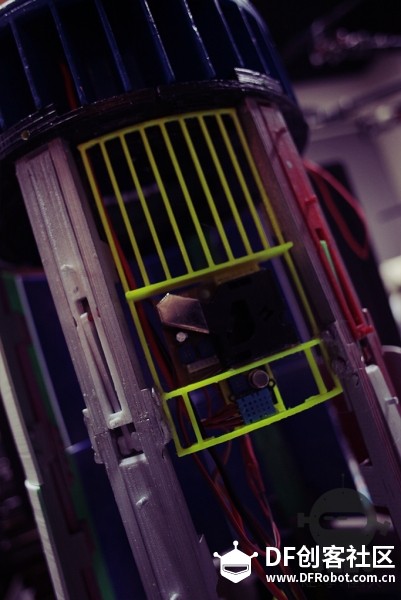

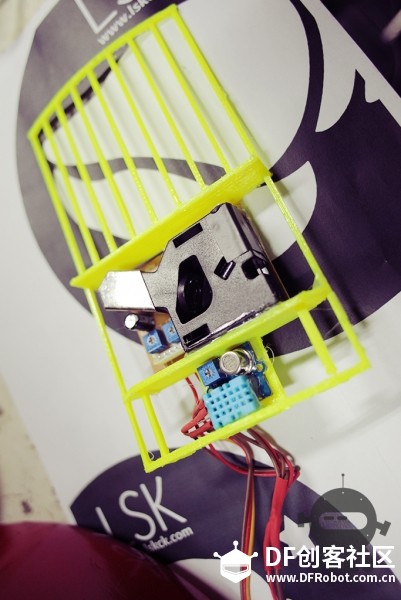

17、焊接传感器，并安装到侧边栏；（用了三个传感器、pm2.5、甲醛、DHT11）

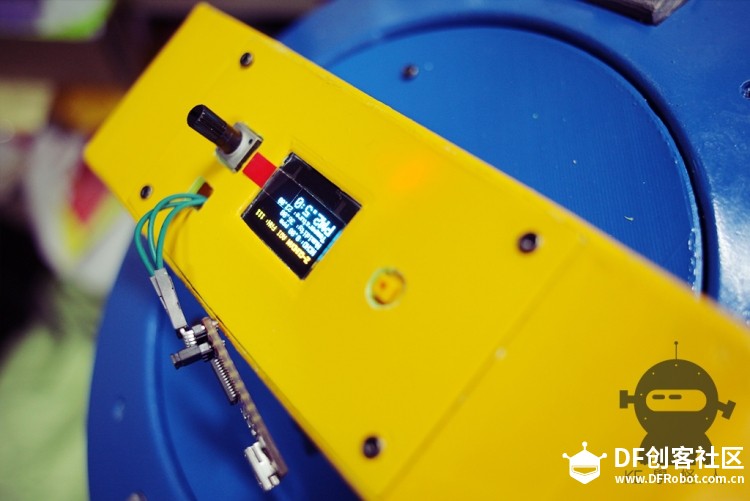

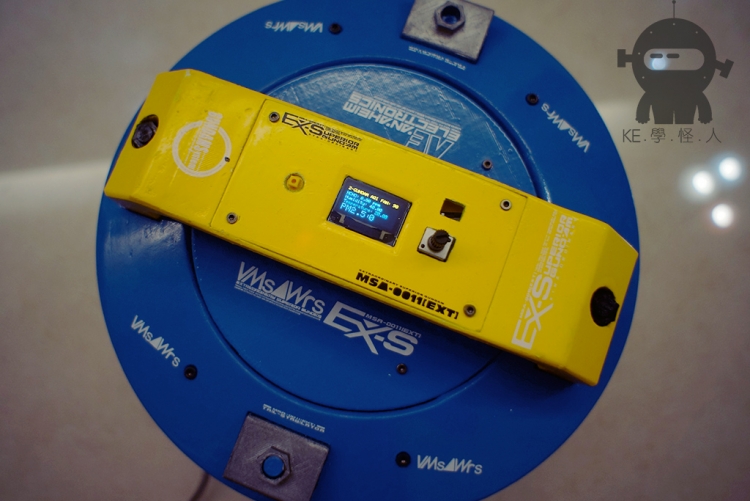

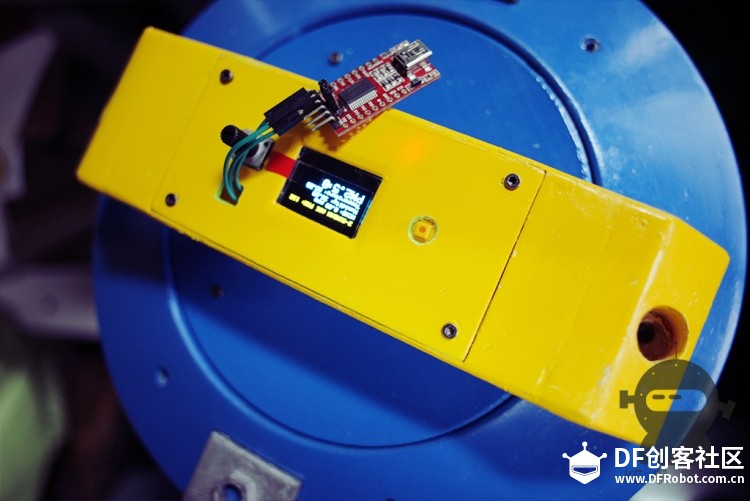

18、将Arduino oled 电位器 开关一起安装到提手；

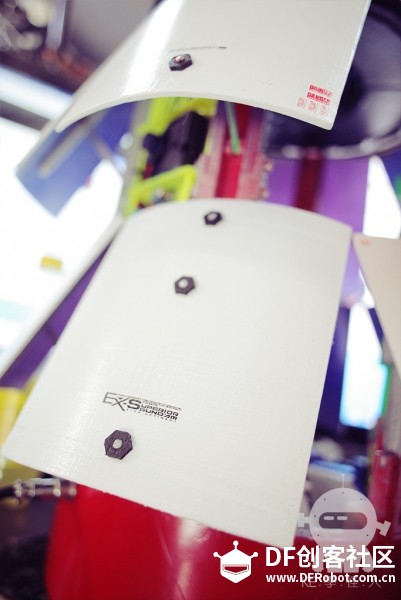

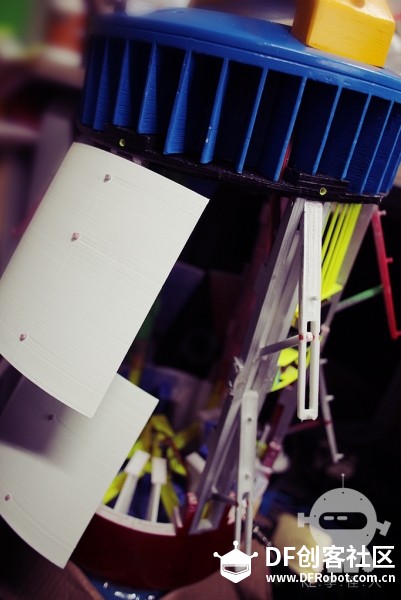

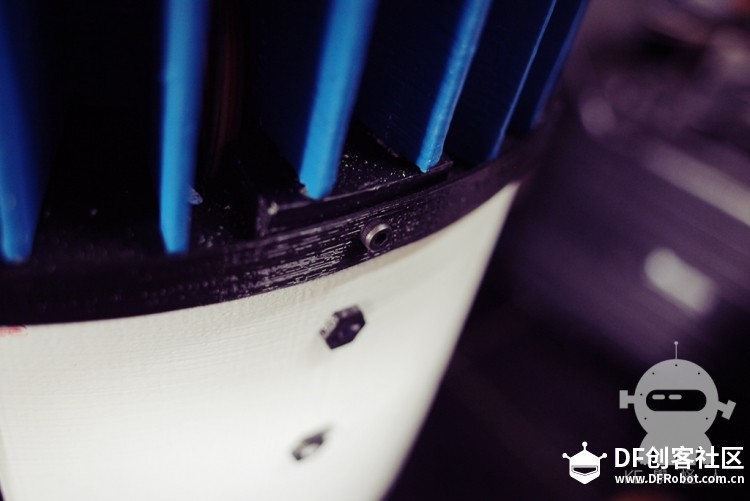

19、安装上盖、侧板；

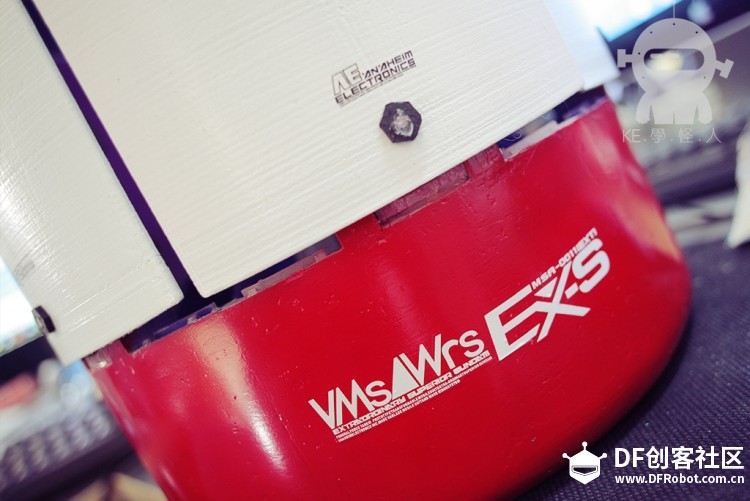

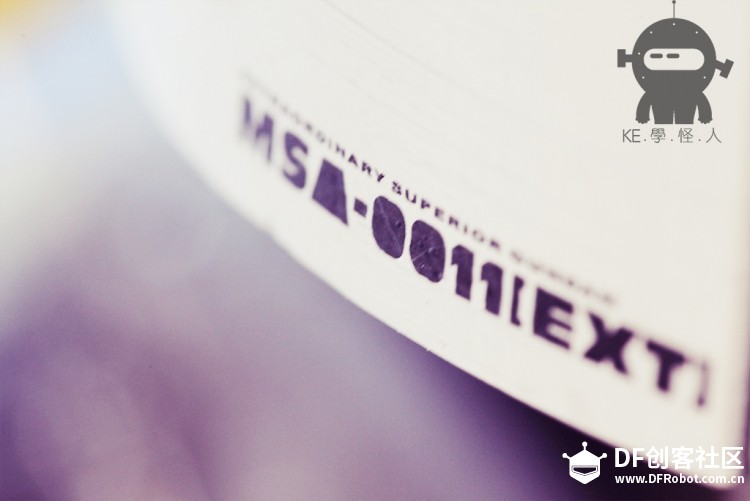

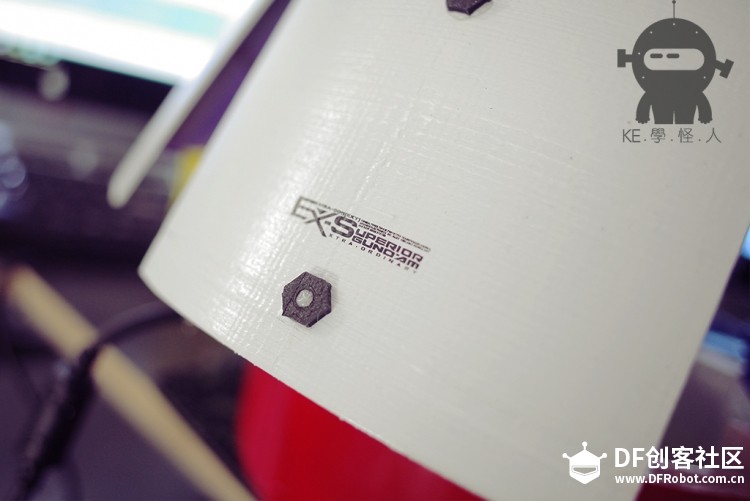

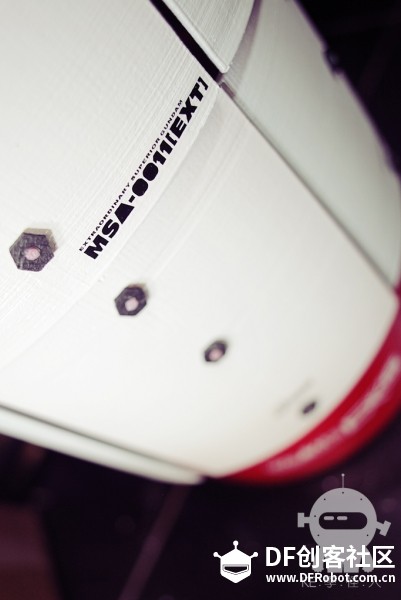

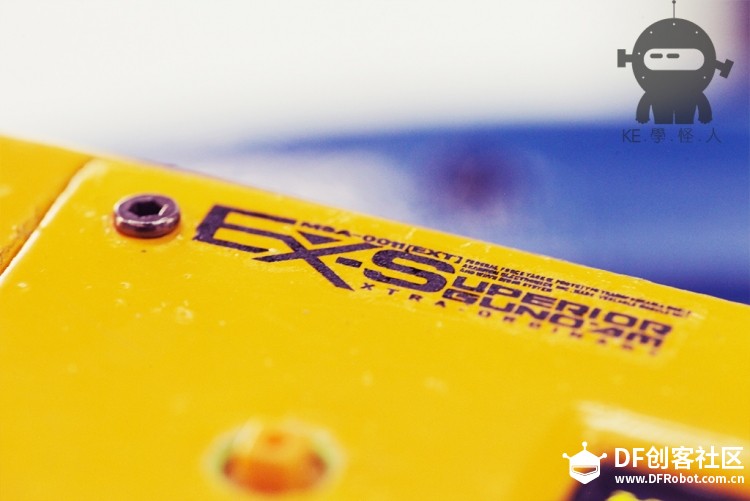

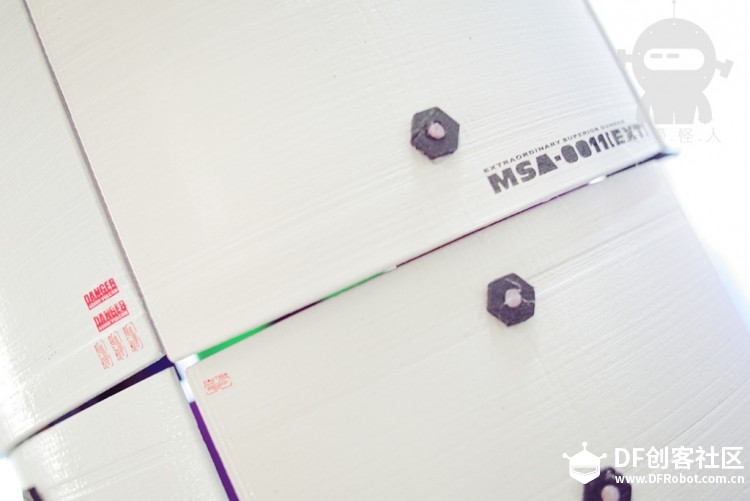

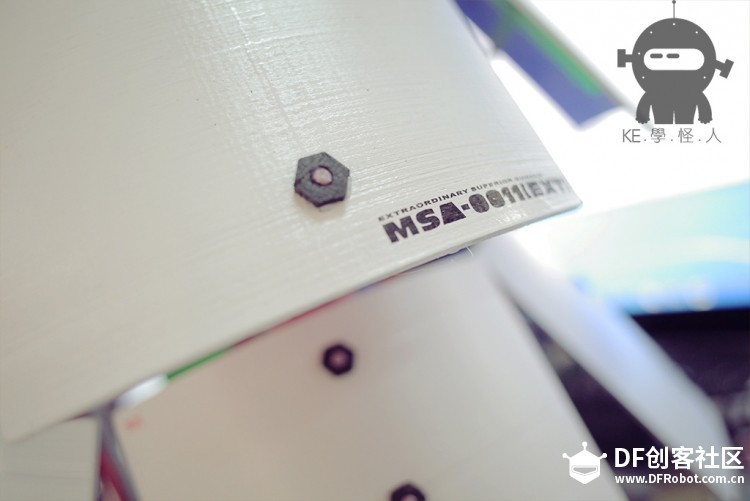

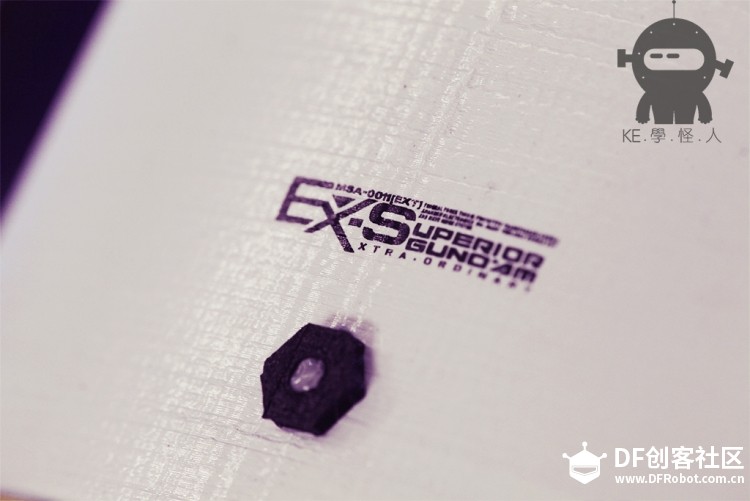

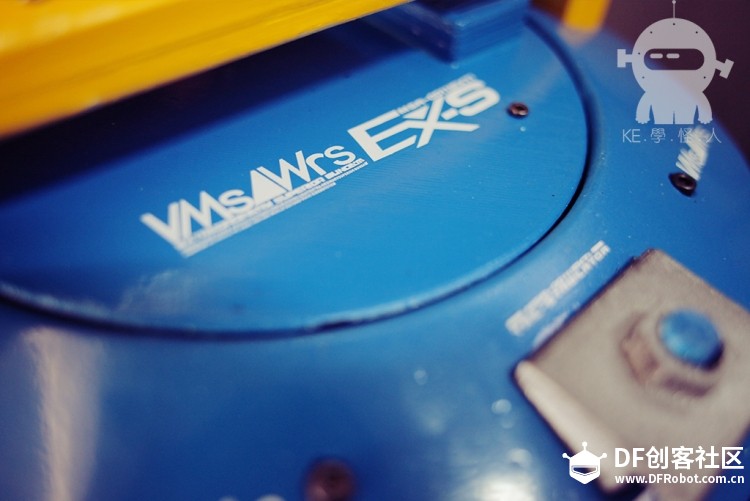

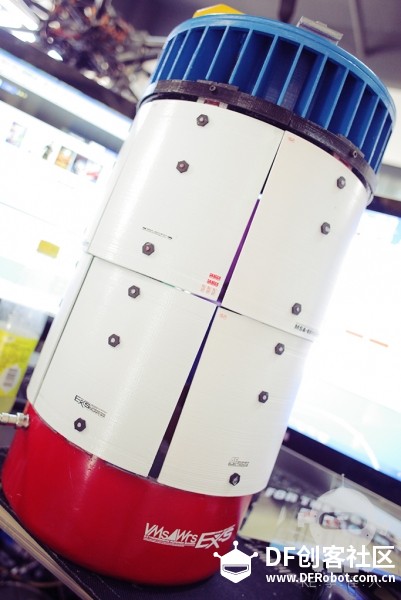

20、用在淘宝上购买的高达水性贴纸对机器进行装饰（自由发挥吧）；

20、注：这一步比较重要，点上一支烟坐下静静的自恋一下吧；

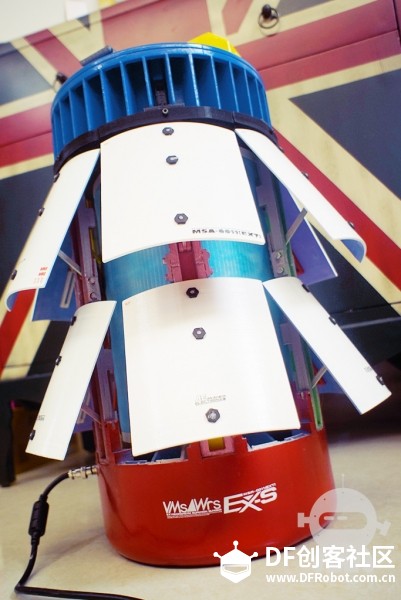

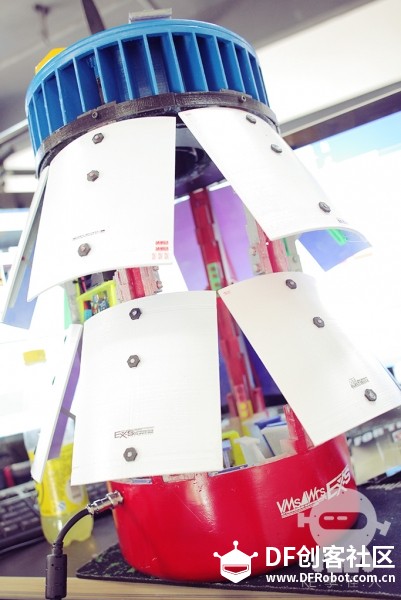

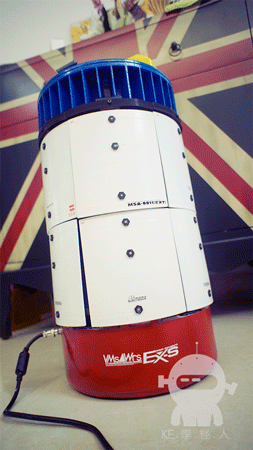

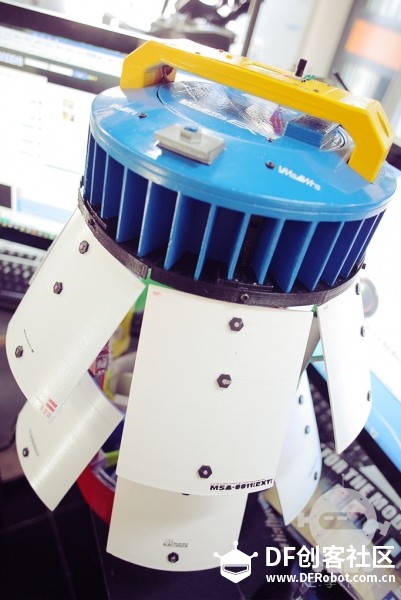

当进风口开启状态

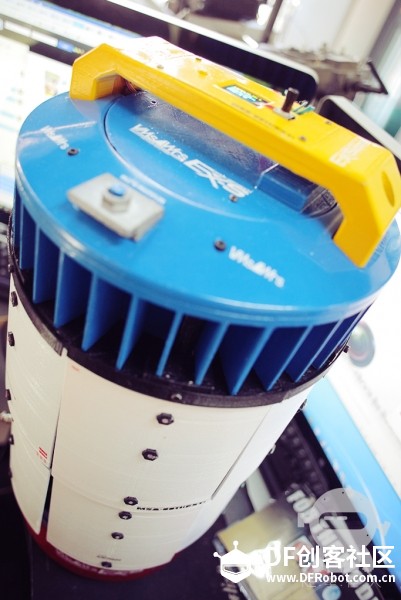

当进风口关闭状态
