故事发生在一座现代化的大都市，

几个热血青年在一个房间里准备奋发向上，既无尔虞我诈，也无阴谋诡计，

可偏偏房间一个卡，每每早到晚退，心如刀绞，痛苦脸。当时的心情是这样的：

于是心生歹念，想改下公司的门禁，解放公司小青年们。

下面分享下如何给你的门禁加一个外部接通电路吧。

首先，你的公司得有一个可以用卡开的电门，然后你要用一个允许你改门的老板。

两者缺一不可，其中道理轻重，不需赘述。

先说说开关，就是从门里按下就可以开门的那个东西，

有个螺丝刀随意撬掉开关的外壳：

然后是这个样子：

拧掉那两颗螺丝就会看到这个样子：

灰褐色和蓝色是门禁上面的电磁铁通电的电线，绿线和橙色线是接外部的继电器的线，只要把蓝线和灰褐色的线的接线端子都分别接出来然后接到继电器上就可以了，这个时候就可以把这个开关重新安装回去了，下面拿出继电器。

从门禁开关接出来的线分别接到 NO和 COM 就好。

tips：

NO----->Normal Open 常开，和公共端在继电器不吸合的情况下是不连接的。

COM---->就是上面说的公共端。

NC----->Normal Connected 就是在继电器不动作的情况下是和公共端是连接上的。

这个时候只要控制继电器的开合就可以控制门禁的开关啦。 Y(^_^)Y

其实道理很简单，就是并联了一个开关而已。这个时候，该拿出胯下神器，Bluno 控制板了，一款神奇的板子：

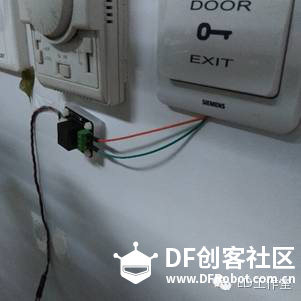

考虑到成本，继电器就直接连 Bluno 了，没加其它的转接板，继电器 VCC （红色线）接 Bluno 上面 5V 的断开，继电器 GND （黑色线）接板子的 GND ，继电器控制线（绿色线）接 D13 口就好。这个是接好后的样子

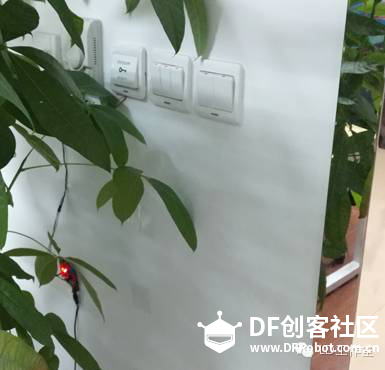

加上一颗风景树，任你老板慧眼如炬，也很难看的到他不经常开的门有这个鬼，上一张最后外观图

嗯，接线大功告成，接上电源试试吧。

当然，你的板子得有个程序， Arduino 的程序看起来特别简单：

[mw_shl_code=applescript,true]String comdata = ""; String OPEN_DOOR_KEYWORD = "abcdefg"; //我是密码，改我改我
void setup() {
  Serial.begin(115200);
  pinMode(10, OUTPUT);
  pinMode(13, OUTPUT);
  digitalWrite(10, LOW);
  digitalWrite(13, LOW);
}
void loop() {
  while(Serial.available() > 0) {
char data = Serial.read();
if (data != '\x0d' || data != '\x0d') {
   comdata += data;
}
  }
  if (comdata != "") {
Serial.println(comdata);
if (comdata==OPEN_DOOR_KEYWORD) {
   digitalWrite(13, HIGH);
   delay(500);
   digitalWrite(13, LOW);
}
comdata = "";
  }
  delay(50);
}[/mw_shl_code]
