DIY_PM2.5空气净化器(人工手动版)

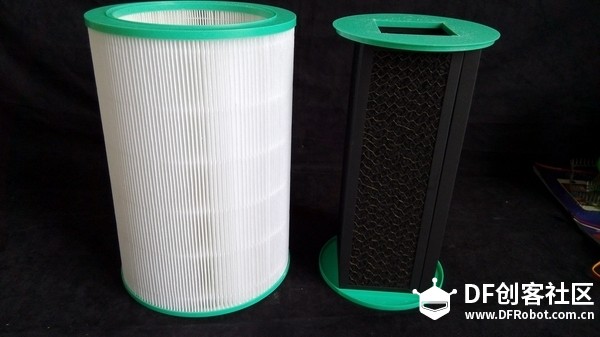

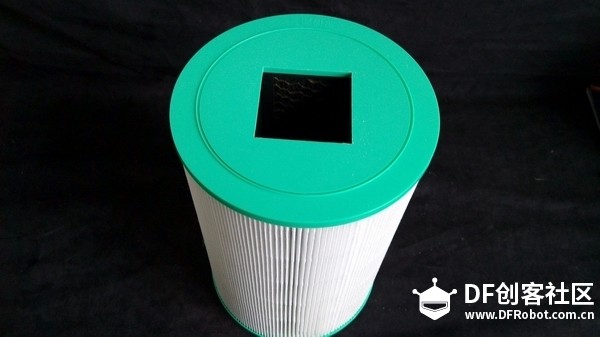

所以最好的解决方案就是自己来设计固定涵道和连接活性炭的风道。这里采用Sketchup软件进行设计3D数字模型（制作过程省略），使用DF Overlord Pro 打印。

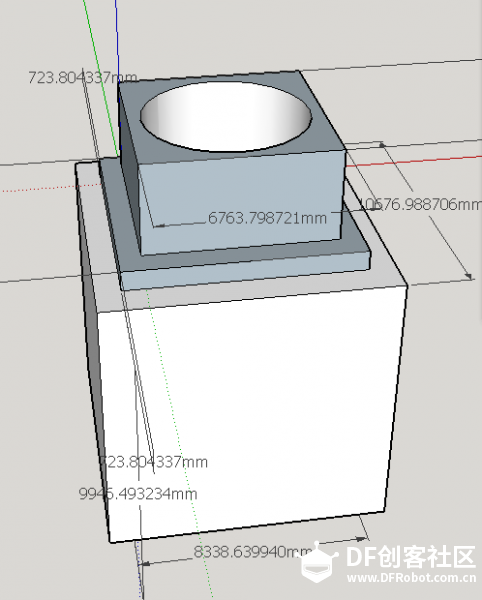

建立3D模型如下

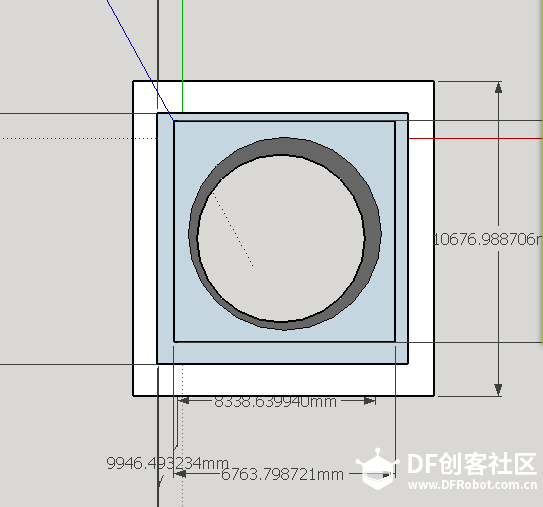

                         顶视图                                      等轴视图                                         前视图

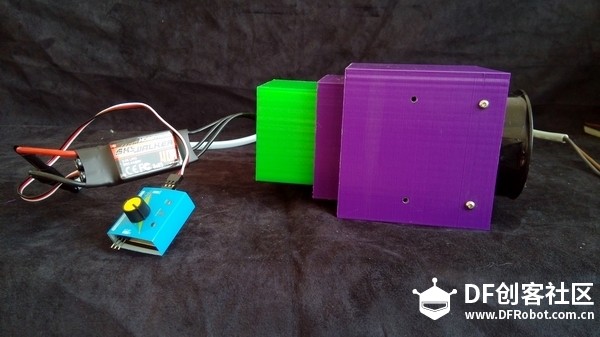

打印实物模型如下（非常对不起观众螺丝孔忘记画，等打好的时候已经来不及了）

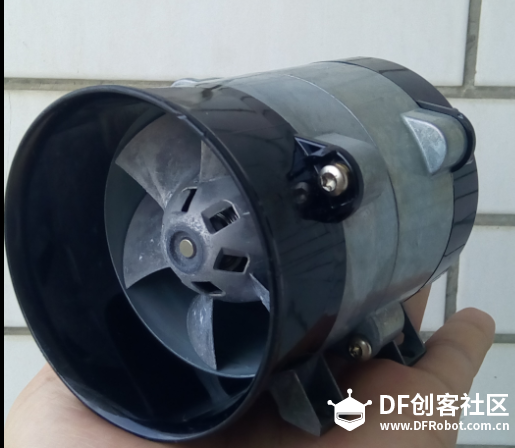

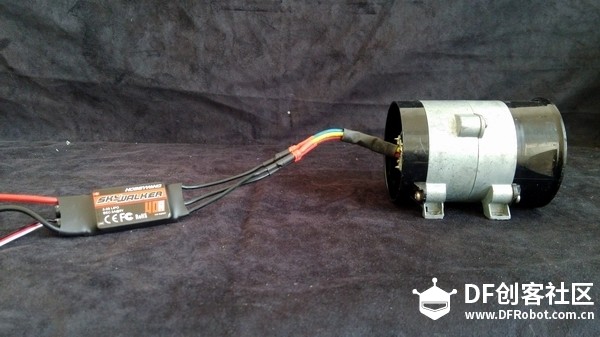

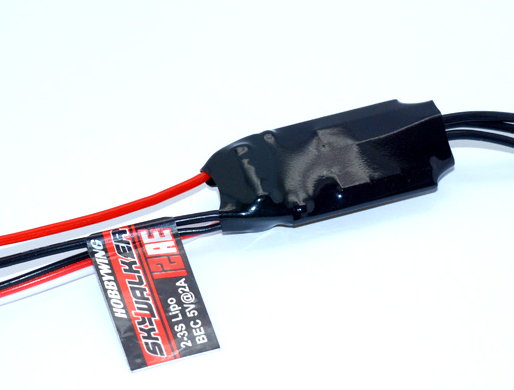

电调的三根输出线和涵道电机的三根线进行连接，可任意连接，当发现风向错误时，调换任意两根线即可。

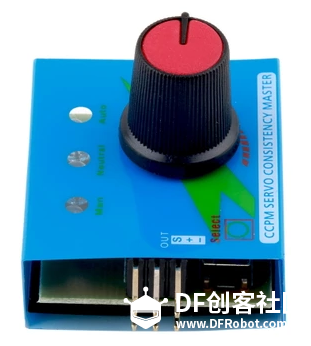

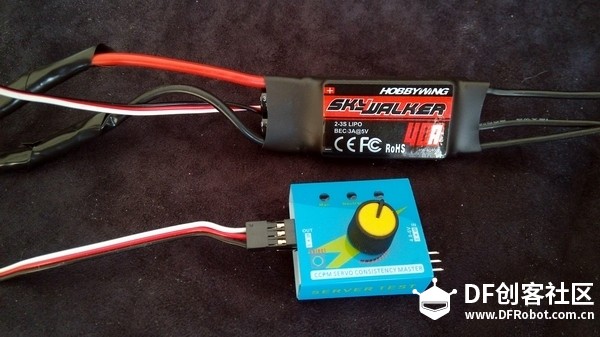

电调的信号线插在舵机测试仪上面，请注意，舵机测试仪分左边一排针和右边三排针，一排针是电源输入端。

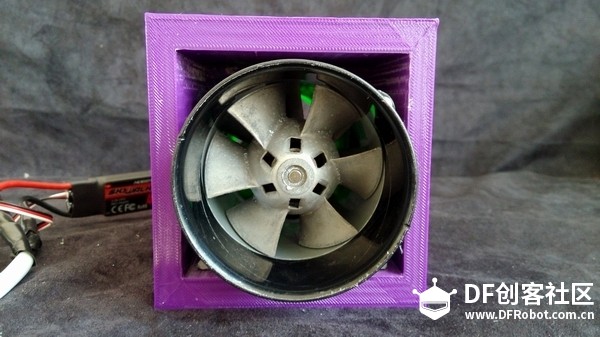

但是因为电调本身就输出电给舵机测试仪，所以电调的信号线只需要插三排针的任意一排即可，请注意，插头露出金属的部分朝上。连接好后将电调穿过风道，使得涵道电机进入固定槽位。并用螺丝固定。

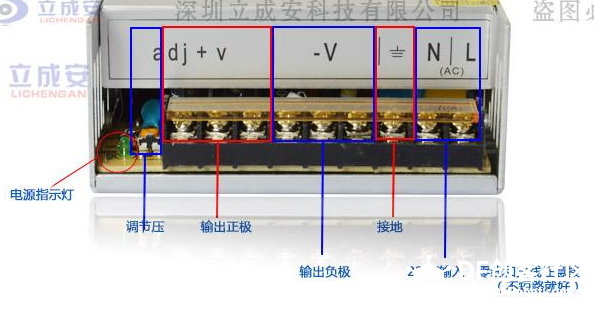

电调的红黑线接12V电池或电源的正负极，绝不能错，接错可能会烧毁。具体连线如下图所示

全部连接好后，请保证舵机测试仪油门在最小，接通电源，测试仪蓝灯常亮，就可以旋转油门进行操作了。

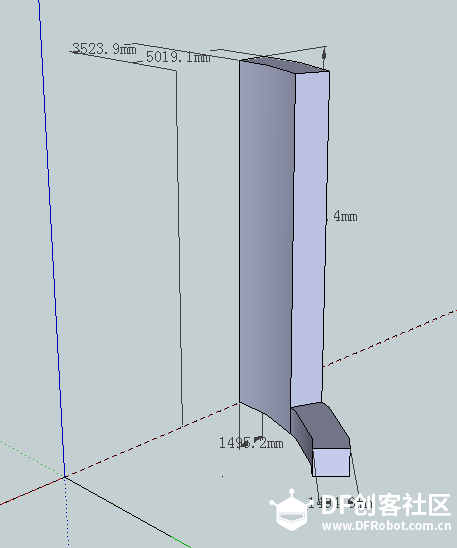

上面步骤结束，虽然实现的除PM2.5的功能，但是作为一个要求“颜值”的创客（当然这个作品的颜值也不咋滴），我们需要一个外壳。于是又有了下面的3D模型文件。

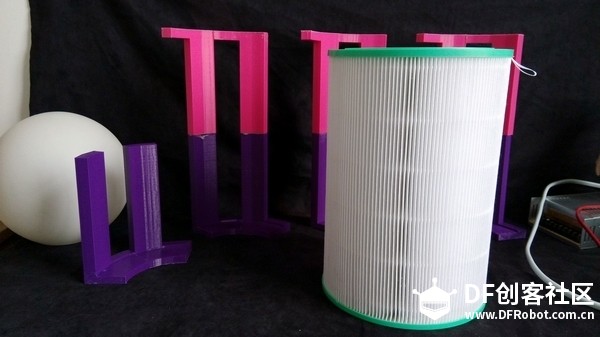

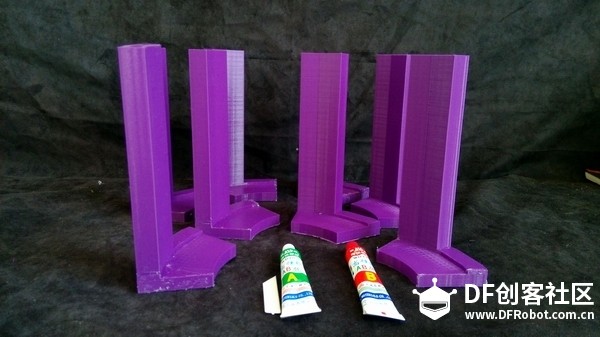

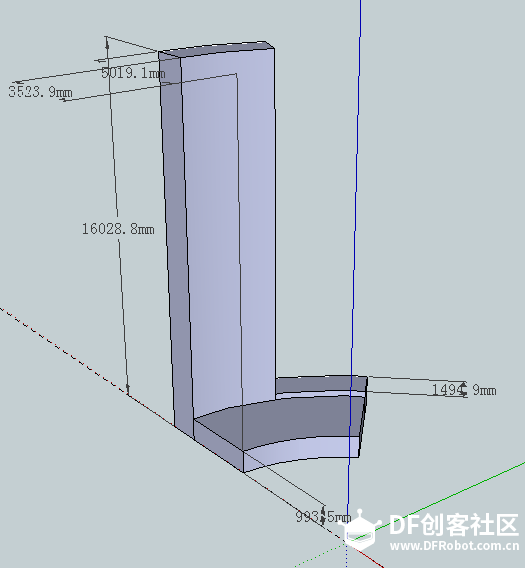

下半部分模型文件（打印8块）紫色

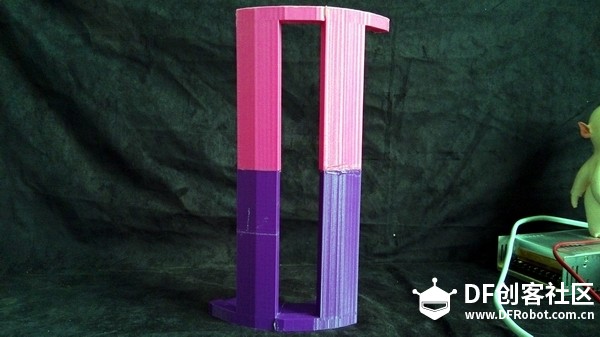

上半部分模型文件（打印8块）粉色

以上打印好以后，使用AB胶水进行粘贴安装。
