调戏悟空排解压力装置
2015-12-107.2万
AI 快速预览详细
调戏悟空排解压力装置是一款基于手势传感器和0.5寸OLED屏幕的互动玩具。主要硬件包括红外手势传感器、0.5寸OLED显示屏和Beetle控制器。通过手势识别和图形显示，用户可以进行互动操作，从而达到解压的效果。适合家长和孩子一起动手制作，培养孩子的动手能力和创造力。
|

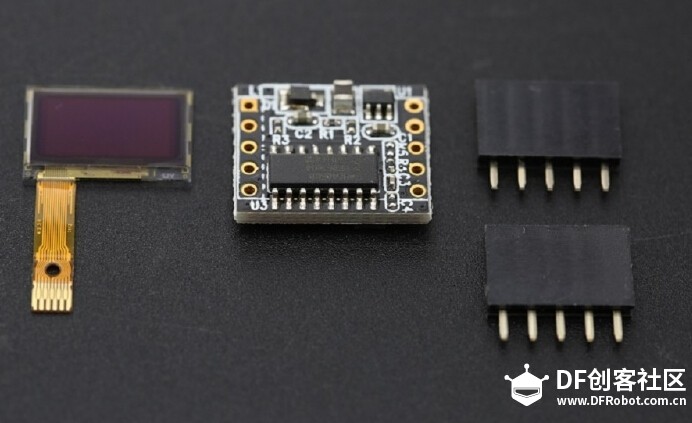

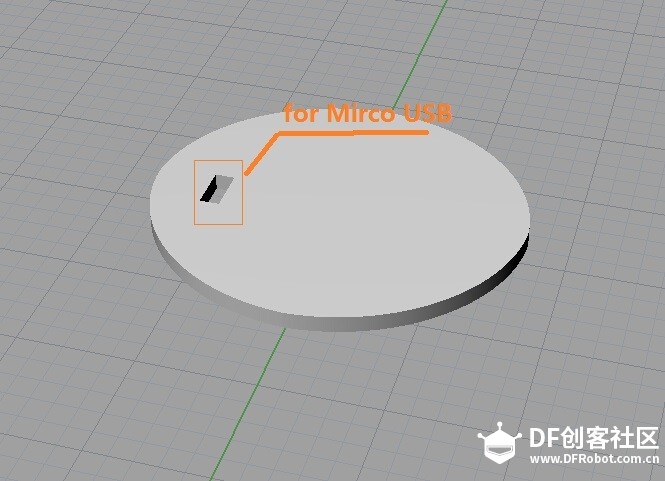

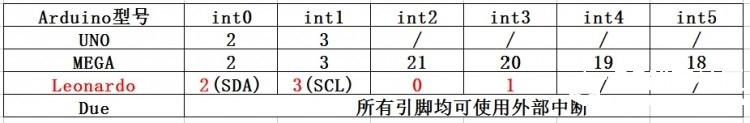

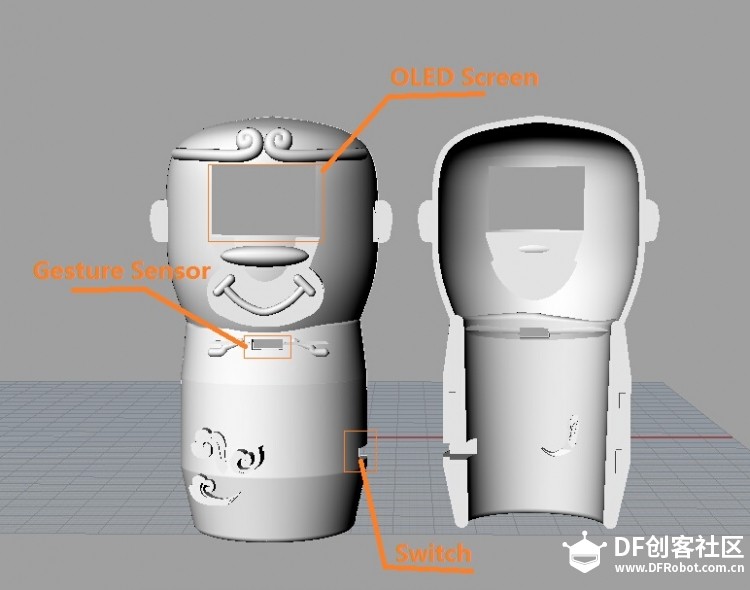

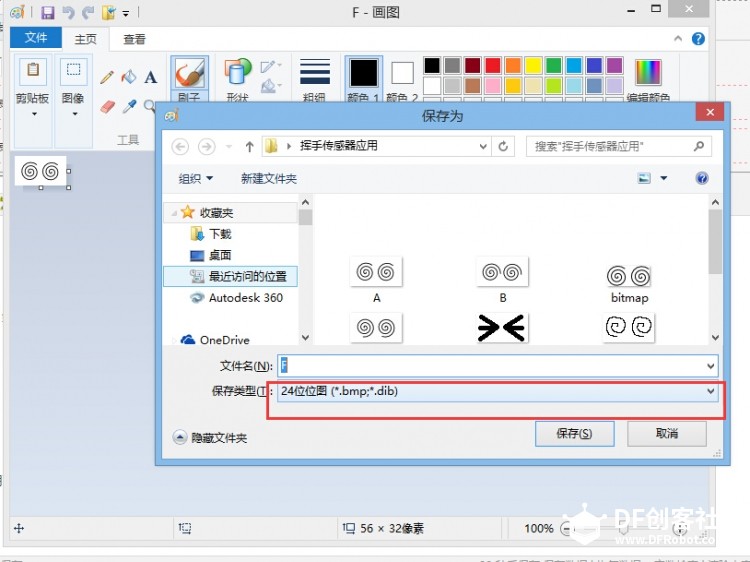

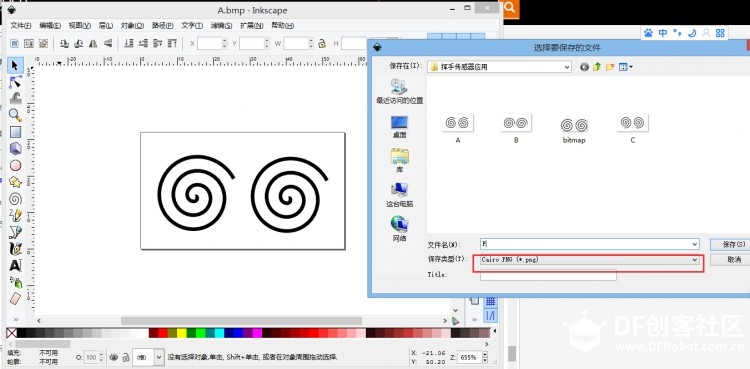

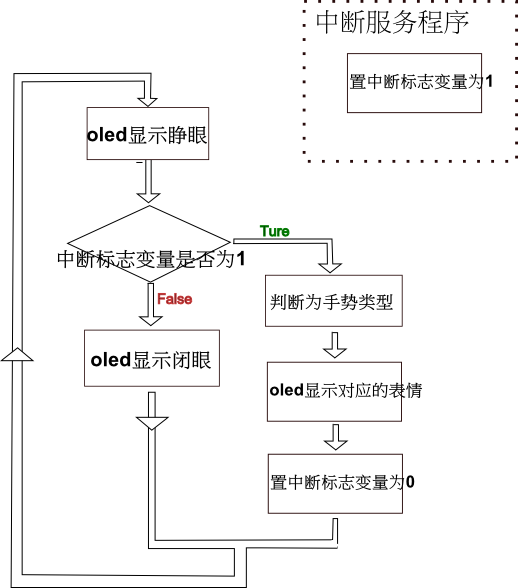

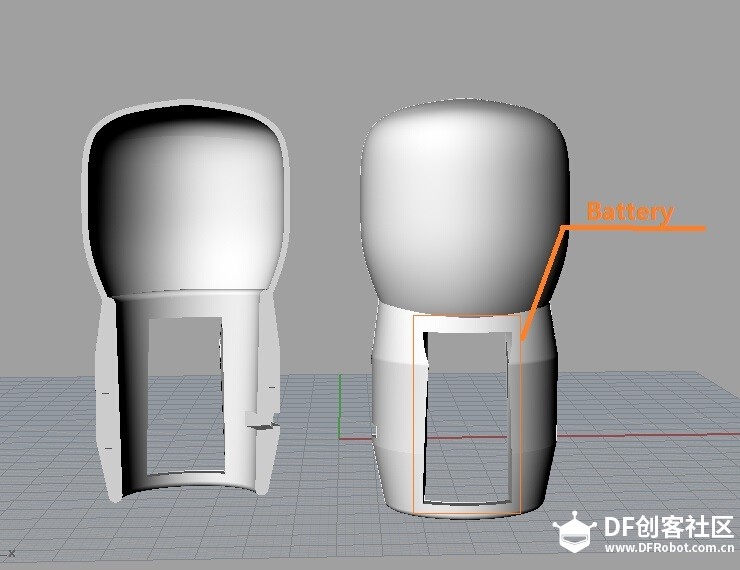

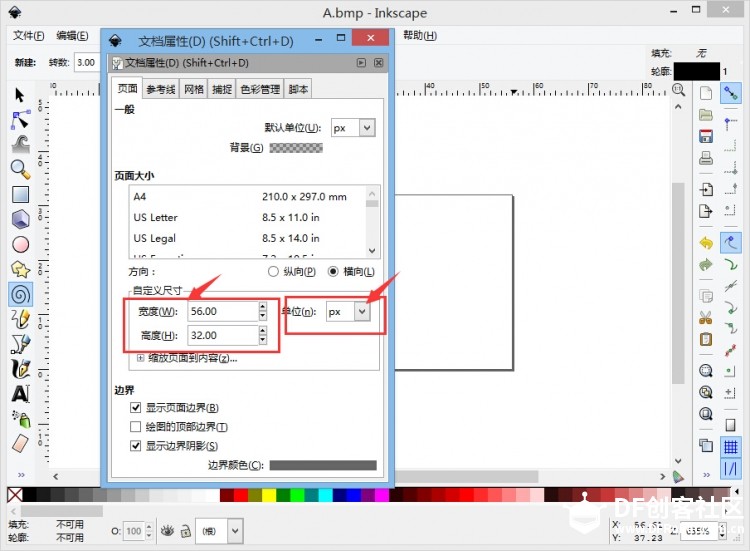

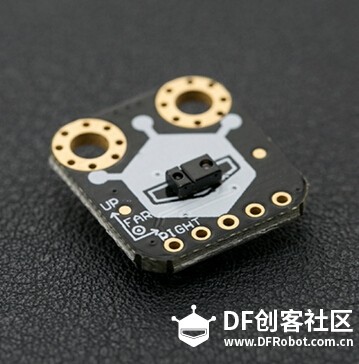

调戏悟空排解压力装置   时间嗖一下就过去了，2015年的尾声已经临近。羊年即将过去，猴年就要到来。日子过得虽快，心态总归要放好的。 手里正好有DFrobot推出的两款新品神器。0.5寸OLED液晶屏幕和手势传感器，准备制作一款猴年的解压互动装置，放松心态，迎接新年。  先上一个不带外壳的效果 一，零件清单： SEN0187 红外手势传感器（带RGB/环境光检测） X1 0.5英寸OLED显示屏 X1 DFR0282 Beetle控制器(兼容Arduino Leonardo) X1 LR44纽扣电池盒 3颗装 X1 备注：以上配件均可以在DFRobot商城购买。 二，电路连线图  三，工作原理图  四，3D外壳模型  正面外壳  背面外壳  底部外壳 五，程序与硬件回顾： １，手势传感器  硬件信息提示： 集手势，光源强度、颜色识别为一体，尺寸却只有指甲盖那么大。 RGB手势传感器采用的是I2C通讯，同时在监测到有手势的动作时，INT输出一个低电平，用于触发中断。 因此将传感器的I2C Pin脚（SDA、SDL）与控制器的Pin脚连接即可，本例中断Pin脚选择（D0）。 安利下leonardo类控制板的中断引脚为（D0,D1,D2,D3），其中I2C对应的引脚为（D2,D3). 因为这款手势传感器同时使用了I2C 和中断，为了避免冲突。所以只能选择Ｄ０和Ｄ１作为中断的引脚。 相关代码： 函数：attachInterrupt(interrupt, function, mode) 参数： interrupt,中断编号，注意，这里的中断编号并不是引脚编号。 function, 中断函数名，当中断被触发后即会运行此函数名称所代表的中断函数 mode, 中断模式。 可用的中断触发模式  常见Arduino控制器的中断编号  函数：apds.readGesture() 参数：无 返回值： UP 向上挥手 DOWN 向下挥手 LEFT 向左挥手 RIGHT 向右挥手 FAR 手势由近到远 NONE 无法识别的手势 ２. ０.５寸ＯＬＥＤ屏幕  硬件提示 这是一款非常小巧的OLED显示屏，只有0.5英寸左右，像素为60*32，只相当于你的指甲盖一般大小． 每个像素都可以由控制芯片单独控制，可以组合任意的图形，显示任意的图像和文字。并且自发光OLED显示屏，并不需要背光，极大地减少了屏幕运行时所需的电量。 本款OLED显示屏采用模拟ＳＰＩ通信，需要占用５个控制器引脚。 如何用OLED 屏幕显示任意图形 ａ，打开InkScape 软件。 选择 文件>>文档属性。 在自定义尺寸一栏，选择宽度为56，长度为32．单位选为PX  ｂ，绘制所需图形，并保存为ＰＮＧ格式  c，用画图软件打开，并另存为ＢＭＰ格式。  ｄ，得到图片对应的数据代码 在取模软件（字模提取Ｖ２.２）中打开所保存的ＢＭＰ格式文件。设置取模方式设置为：“横向取模，字节倒序”， 单击选择“Ｃ51格式” 图片下方即会出现该图片对应的数据代码。  ｅ，编写代码 在Arduino程序中新建一个供显示专用的数组bitmap[]用于保存这些数据，数据的定义方式如下： static unsigned char bitmap[] u8g_PROGMEN={ //通过取模得到的位图数据。 } 要显示该位图数组，会用到drawXBMP() 函数 函数：drawXBMP（x,y,width,height, bitmap） 功能：显示位图数组 参数： x,y为所绘制图形的左上角的位置。 width,height为所绘制图形的宽度和长度。 bitmap为数组名 3. Beetle控制器  Beetle是Arduino Leonardo的极简版本，具备和Leonardo类似的强大应用能力，特别适于一次性的DIY项目制作和可穿戴电子应用。 考虑到本次应用需要使用较多的引脚，所以我们需要挖掘下Beetle的潜力。  查询Beetle版的电路原理图，我们可以在Beetle的ICSP接口处发现小惊喜，ICSP的MISO引脚对应控制器的D14， SCK对应D15， MOSI对应D16。 为补充后续细节，帖子还在编辑中。。。。。。。先占个坑。 |
