碉堡了！看Rockets如何用Boson Kit改装后备箱锁
2016-01-083.3万
精华项目
AI 快速预览详细
这篇文章介绍了如何使用Boson Kit改装汽车后备箱锁，通过声音传感器和继电器实现一脚开启功能。首先，将后备箱的盖子拆掉，拔出后备箱的开关连接线，然后连接继电器。经过测试，发现关后备箱时会发生巨响导致声音传感器检测到信号重新开启后备箱。最终，通过按键模块、非门模块和延时模块重新设计，实现了按下按键后3秒内关上后备箱即可。这种方法解决了扛东西时无法腾出手开锁的痛点，提升了车辆的便利性。

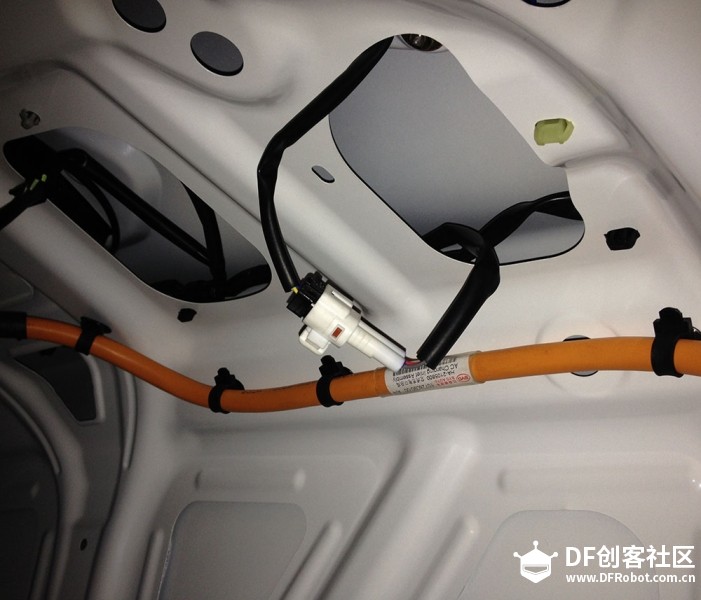

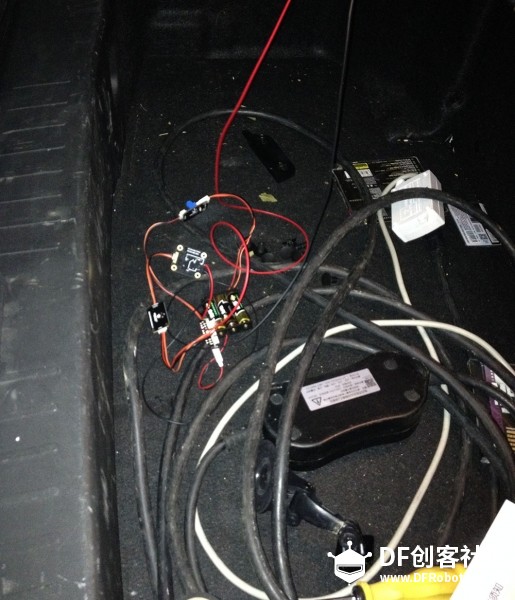

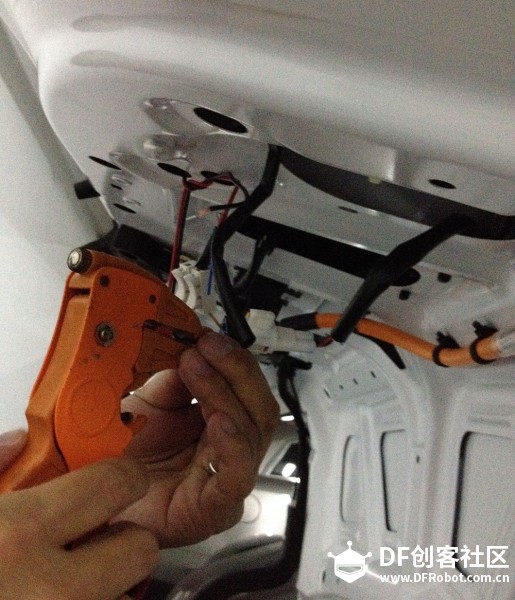

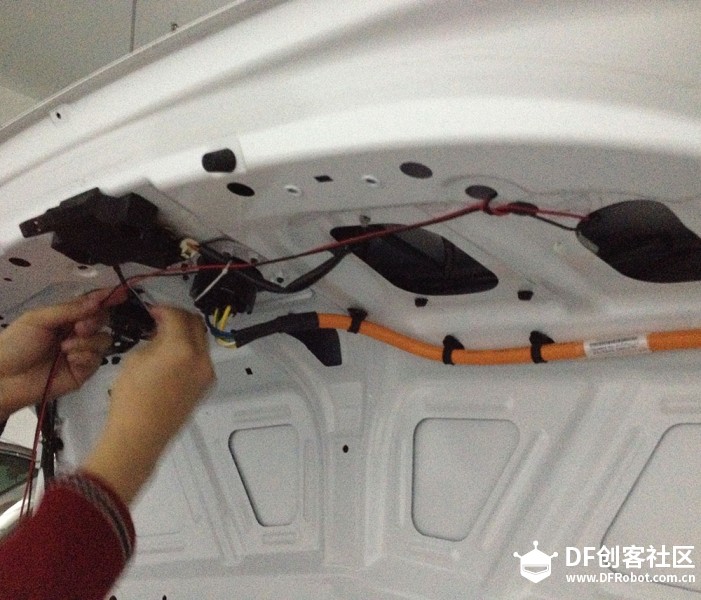

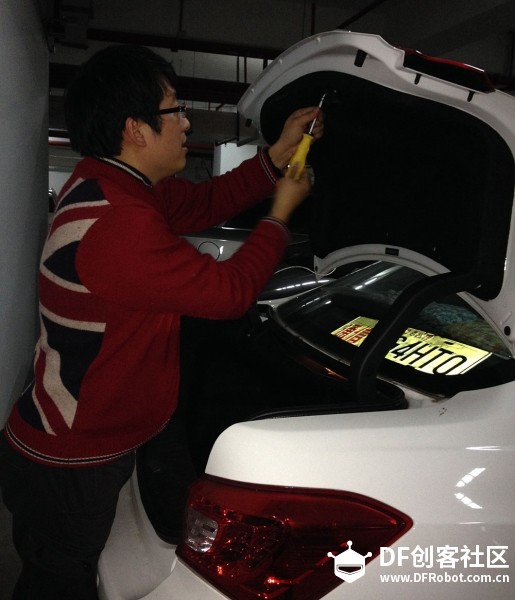

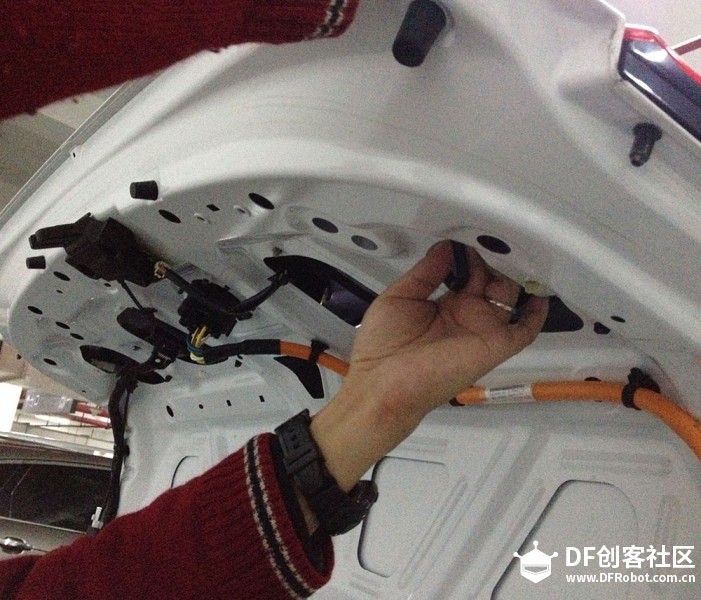

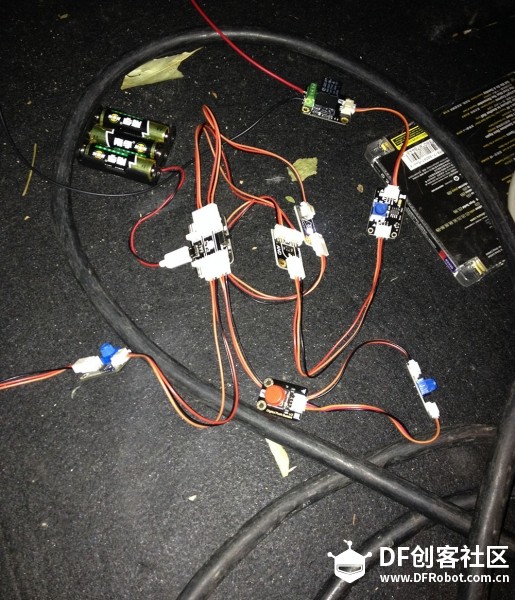

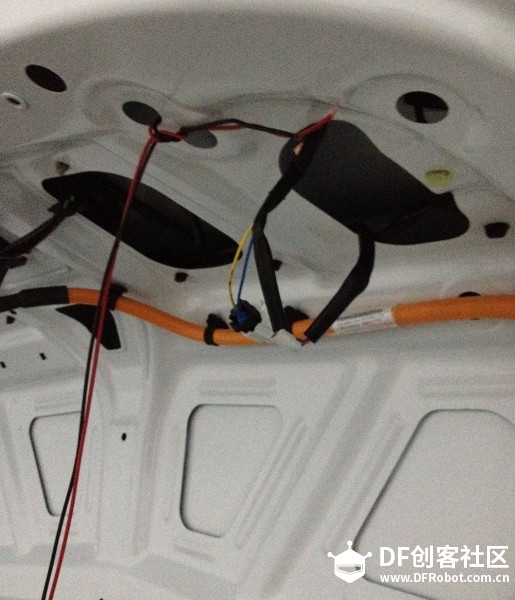

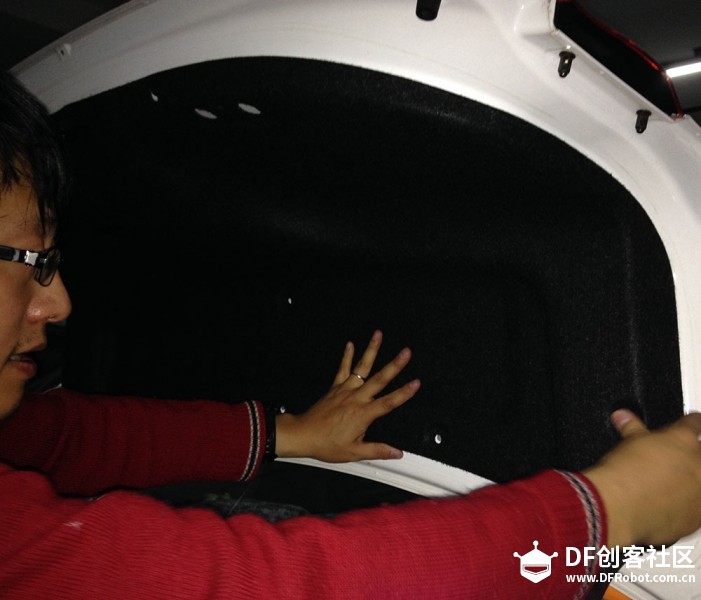

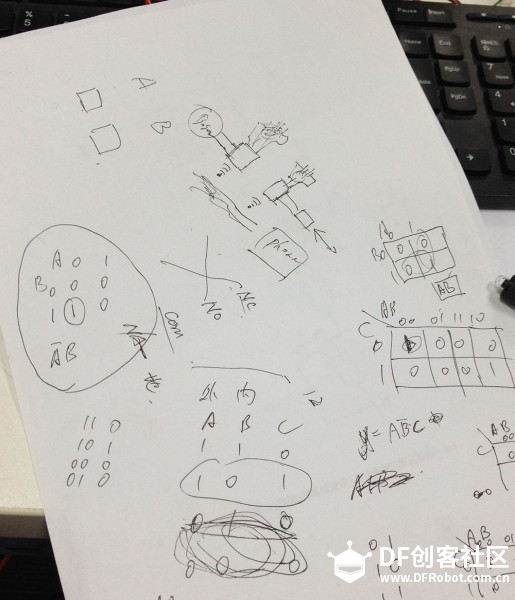

最近大脑洞的Ro哥遇到了一件蛋疼的事，每次扛着一堆东西到车库，没办法用多余的手开启汽车后备箱的锁，必须要把东西放一边才能开锁，表示很不方便 于是Ro哥哥找到了我，说他想用Boson改装一下他的车  。。。。于是我脑海中浮现了一辆玩具车 结果Ro哥说他要把他的小秦改成踹一脚就能打开后备箱的，想想就觉得暴力。。。  Ro哥有个小小的要求就是不想在小秦上打洞，这样就不能用红外接近传感器或其他需要露出的传感器。第一想法就是用振动传感器+继电器实现，但是振动传感器没法直接在Boson，于是我建议他用声音传感器代替，如下连接好了所有硬件  阈值模块的作用是设置模拟传感器输入的信号强度，也就是设置声音在多大时候才能出发。 延时模块是设置输出持续的时间，这里只要设置继电器开启时间在1秒左右即可。 一切准备就绪之后就可以去测试一下啦  首先，将后备箱的盖子拆掉   将黑色盖子拿掉，拔出后备箱的开关连接线  就是这货，一会继电器就是接在这个位置  把连接继电器的线拉上来  剥线连接   连好线准备测试下咯  想法是美好的。。。现实有些残酷，虽然实现了踹一脚就能开启后备箱，但是发现了一个2B的问题，就是关后备箱的时候会发生巨响导致声音传感器检测到信号就会出发继电器重新开启后备箱。关上开启关上开启。。。。  实验宣告失败。。。 ****************************************分割线********************************************************* 打道回府重新设计，这回要好好思考下，经过一番斟酌和思考，终于得出了结论。。（我知道你没有看懂==）  示意图如下，这回用到了两个传感器和逻辑电路去触发继电器。  连线图如下，看上去有点小复杂，但其实不复杂  说明：按键模块是放在后备箱的，必须人为去触发，按键模块连接了一个非门模块和延时模块，设置按下按键后输出可以持续0~6秒，如果你设置的是3秒的时间，那么要在按键按下3秒之内关上车门才有效。也就是说当你放完东西，按下按键，然后关上后备箱即可。 实物连线图如下：  情景再现： 大家有什么更好的建议吗  |
还有就是这样开车后备箱，会不时间久了会出划痕啊。一脚一脚上去不太好吧。
让自家小车越来越智能。嘿嘿
只是我现在还没有空去看那个弹簧装在哪里。
在此感谢Phoebe开发的boson kit提供了这样一个不用编程的套件，帮助我解决了这个问题。也感谢Phoebe帮我记录、指导和帮忙完成这样的改装。
