Arduino教程中级 项目九 实时温湿度检测器

项目九 实时温湿度检测器

本系列教程为DF创客社区版权所有，配套硬件套件：新版Arduino中级套件

想不想做个实时温湿度检测器，走到哪儿，测到哪儿！只需要一个DHT11温湿度传感器就能做到，再外加个1602的显示屏，实时查看数据。等你之后玩Arduino够溜的时候，还可以往控制器上加网络模板，这样数据不仅能实时显示，还能放到网上，或者通过微博发布出去，是不是很心动了呢？那就先做个最简单的，本地实时显示数据~

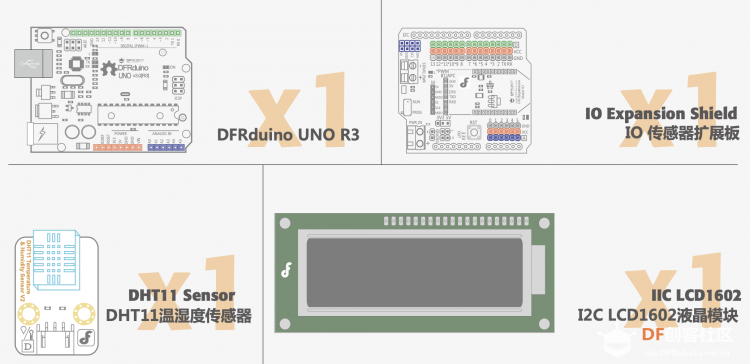

所需材料

l  1×  DHT11温湿度传感器
l  1×  I2C LCD1602液晶模块

硬件连接

DHT11温湿度传感器
数字引脚4 LCD GND
GND LCD VCC
5V LCD SDA
SDA LCD SCL
SCL A0，A1，A2全部插上跳冒

输入代码

下载代码之前，把库“dht11”和“LiquidCrystal_I2C”放入Arduino IDE的libraries中，不知道如何加载库的小伙伴可以先看下项目十二 遥控器一节，有详细说明过程。

样例代码9-1:

//项目九 - 实时温湿度检测器
#include <dht11.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x20,16,2);  //设置LCD的地址为0x20，可以设置2行，每行16个字符
dht11 DHT;
#define DHT11_PIN 4
void setup(){
  lcd.init();                 // LCD初始化设置
lcd.backlight();           // 打开LCD背光
Serial.begin(9600);       // 设置串口波特率9600
  //串口输出”Type, status, Humidity(%), Temperature(C)”
  Serial.println("Type,\tstatus,\tHumidity(%),\tTemperature(C)");
lcd.print("Humidity(%): ");   //LCD屏显示” Humidity(%):”
lcd.setCursor(0, 1);            //光标移到第2行，第一个字符
lcd.print("Temp(C): ");        //LCD屏显示”Temp(C):”
}
void loop(){
  int chk;     //chk用于存储DHT11传感器的数据
Serial.print("DHT11, \t");
  //读取DHT11传感器的数据
  chk = DHT.read(DHT11_PIN);
  switch(chk){
    caseDHTLIB_OK:
               Serial.print("OK,\t");
               break;
    caseDHTLIB_ERROR_CHECKSUM:
               Serial.print("Checksum error,\t");
               break;
    caseDHTLIB_ERROR_TIMEOUT:
               Serial.print("Time out error,\t");
               break;
    default:
               Serial.print("Unknown error,\t");
               break;
  }
//串口显示温湿度值
Serial.print(DHT.humidity,1);
Serial.print(",\t");
  Serial.println(DHT.temperature,1);
  //LCD显示温湿度值
lcd.setCursor(12, 0);
lcd.print(DHT.humidity,1);
lcd.setCursor(8, 1);
lcd.print(DHT.temperature,1);
delay(1000);
}

下载完代码后，不仅可以从LCD屏上显示当前的温湿度，还可以从串口中看到值。

代码回顾

首先，把用到的库声明一下：

#include <dht11.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

dht11.h和LiquidCrystal_I2C的库，我们事先已经加载过库了，那么Wire.h的库为什么不需要加载呢？因为我们下载的Arduino IDE本身自带这个库。不信的话，你可以同样找到libraries文件夹，Wire.h库会在里面。
有了现有的库，所以只需要在程序的一开始声明一下这个LCD：

LiquidCrystal_I2C lcd(0x20,16,2);

0x20：I2C地址

由屏后面的A0~A1决定，具体不同的地址可以查看链接：https://wiki.dfrobot.com.cn/_SKU_DFR0063_IIC_LCD1602_display_module_%E5%85%BC%E5%AE%B9Gadgeteer
16：每行16个字符
2： 共2行

代码中LiquidCrystal_I2C涉及函数说明

注：更多用法可见LiquidCrystal_I2C/examples中样例代码。

switch…case语句

“switch”可以理解为是“开关”，多选择开关。与if语句相似之处在于switch…case也用于判断，又与if不同点在于它能判断多种情况。

switch(var){
       case 1:
           //当var=1，做点什么事
          break； //跳出switch语句
      case 2：
           //当var=2，做点什么事
           break；
      default：
           //如果没有一种情况是匹配的，运行default
           //default可有可无，视情况而定
}

注意几点：

1. case后面是冒号，不是分号。
2. 关键字break用于退出switch语句，通常每条case语句都以break结尾。如果没有break语句，switch语句将会一直执行接下来的语句（一直向下）直到遇见一个break，或者switch语句结尾。

注：如果对switch⋯case语句用法还有不懂的，可以查看下Arduino IDE中的examples/05.Control/switchCase相关资料。
