零基础新手视角 · Arduino电子骰子制作

今天开始做Arduino了，哈哈，作为新手，做出第一个比较实用的小东西还是挺开心。

忍不住想来说一些感想。

准备工作：
1、一颗敢想敢做的心（JUST DO IT），拒做键盘侠。PS：没拿过广告费哦

2、Arduino Uno R3

及其套餐：USB下载线。

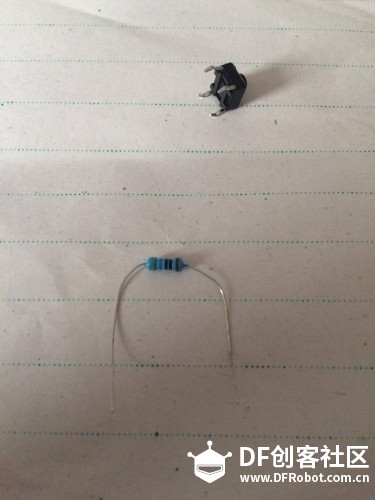

3、470Ω电阻X7。（原谅手残x1）如图
新手电子骰子制作感想图1

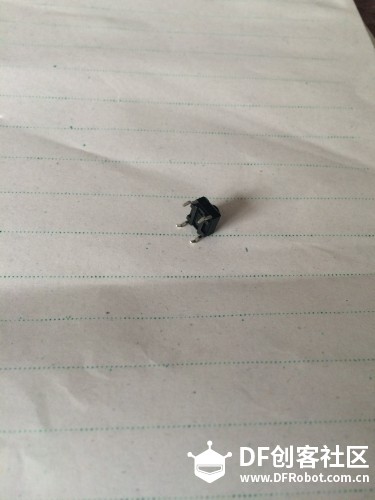

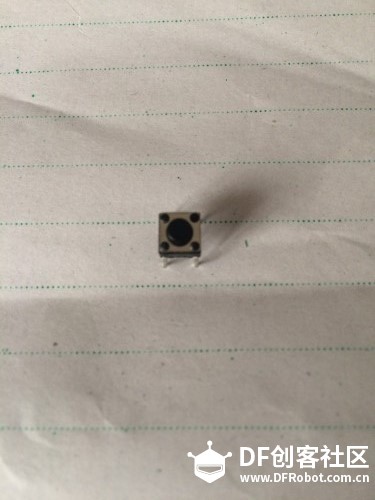

4、四脚开关X1.（原谅手残x2）
新手电子骰子制作感想图3

5、面包板X1。

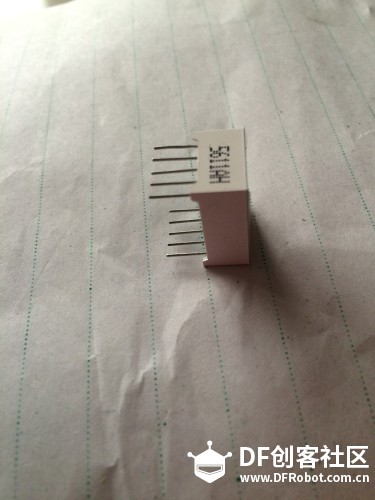

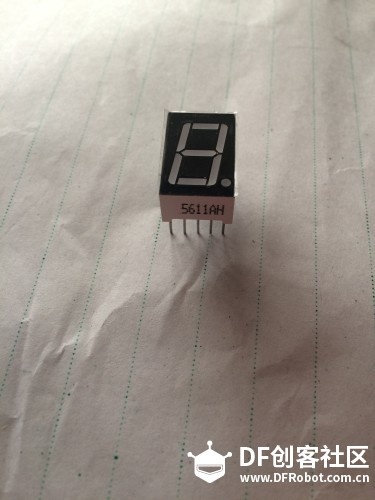

6、还有主角：共阴数码管
新手电子骰子制作感想图5

7、一坨导线。。。

8、知识储备

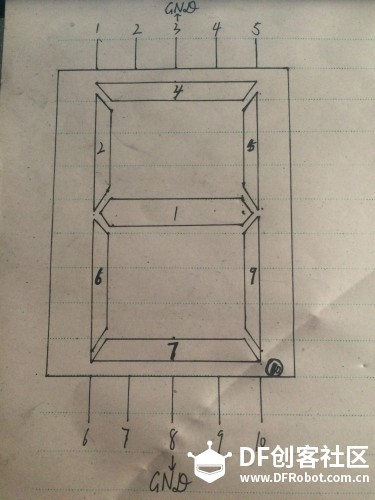

共阴八极管：（请原谅XN）

如图，共阴八极管的原理就是图中引脚3，8接地后，再在对应数字引脚输入电压，就可以使得图中对应一段的LED亮起，经过组合后，便能显示出数字。（PS：我判定正反的标志是八极管上面有一个圈，对应着图中引脚十（个人认为是小数点，所以应该在右下方，嘿嘿机智如我））
接下来是代码区，一坨在那。。。（使用的是穷举法switch（）函数，有点烦，希望在研究出另一种更简便方法）


int switchPin=2;        //定义switchPin引脚为2
#define A_LED 3
#define B_LED 4
#define C_LED 5
#define D_LED 6
#define E_LED 7
#define F_LED 8
#define G_LED 9                //数码管中表示数字的引脚A~B分别连接第3~9引脚

int temp;

void setup()
{
  Serial.begin(9600);
  pinMode(switchPin,INPUT);
  pinMode(A_LED,OUTPUT);
  pinMode(B_LED,OUTPUT);
  pinMode(C_LED,OUTPUT);
  pinMode(D_LED,OUTPUT);
  pinMode(E_LED,OUTPUT);
  pinMode(F_LED,OUTPUT);
  pinMode(G_LED,OUTPUT);
}

void loop()
{

if (LOW== digitalRead(switchPin))        //如果按键按下
{

temp=random(1,7);        //产生一个1~6中的随机数

switch (temp){
case (1) :
{
Serial.println(1);        //通过串口监视器可以同步查看产生的随机数
digitalWrite( A_LED , LOW );
digitalWrite( B_LED , LOW );
digitalWrite( C_LED , LOW );
digitalWrite( D_LED , HIGH );
digitalWrite( E_LED , LOW );
digitalWrite( F_LED , LOW );
digitalWrite( G_LED ,HIGH );        //数码管显示“1”
break;
}

case (2) :
{
Serial.println(2);
digitalWrite( A_LED , HIGH);
digitalWrite( B_LED , LOW );
digitalWrite( C_LED , HIGH );
digitalWrite( D_LED , HIGH );
digitalWrite( E_LED , HIGH );
digitalWrite( F_LED , HIGH );
digitalWrite( G_LED , LOW );        //数码管显示“2”
break;
}

case (3) :
{
Serial.println(3);
digitalWrite( A_LED , HIGH );
digitalWrite( B_LED , LOW );
digitalWrite( C_LED , HIGH );
digitalWrite( D_LED , HIGH );
digitalWrite( E_LED , LOW );
digitalWrite( F_LED , HIGH );
digitalWrite( G_LED , HIGH );        //数码管显示“3”
break;
}

case (4) :
{
Serial.println(4);
digitalWrite( A_LED , HIGH );
digitalWrite( B_LED , HIGH );
digitalWrite( C_LED , LOW );
digitalWrite( D_LED , HIGH );
digitalWrite( E_LED , LOW );
digitalWrite( F_LED , LOW );
digitalWrite( G_LED , HIGH );        //数码管显示“4”
break;
}

case (5) :
{
Serial.println(5);
digitalWrite( A_LED , HIGH );
digitalWrite( B_LED , HIGH );
digitalWrite( C_LED , HIGH );
digitalWrite( D_LED , LOW );
digitalWrite( E_LED , LOW );
digitalWrite( F_LED , HIGH );
digitalWrite( G_LED , HIGH );        //数码管显示“5”
break;
}

case (6) :
{
Serial.println(6);
digitalWrite( A_LED , HIGH );
digitalWrite( B_LED , HIGH );
digitalWrite( C_LED , HIGH );
digitalWrite( D_LED , LOW );
digitalWrite( E_LED , HIGH );
digitalWrite( F_LED , HIGH );
digitalWrite( G_LED , HIGH );        //数码管显示“6”
break;
}

}

delay(1000);

}

}

复制代码

接线如图（sorry，暂时还没装Arduino图形界面那个软件，所以暂时只能用多图给你们看啦

）

感想：

做每一个arduino的小项目或教程时候，一定要不满足于复制代码，以及简单的复制接线，应该要去寻找项目之中的内涵。比如八极管的工作原理，代码中各代码的含义，学会积累，毕竟以后的创作是不可能有人再给你复制黏贴的，有些代码，常用元件的原理及使用方法必须牢记于心。所谓的基础教程，就是先让我们了解一些基本的元件知识以及常用的代码含义，这是一个吸收的过程，等到有了足够的吸收才能有输出，也就是创作阶段，将我们所思所想真正的表达出来。这恰恰是我们比较欠缺的，是金子总会发光，但也要主动去迎着阳光一面，只停留在黑暗角落中是不可能有机会的。将手从键盘拿开，让它多在arduino上鼓捣会更容易实现电子梦想哦。当然凡是也都是需要毅力的，也希望大家能够执着于自己喜欢的事物，即使是顽固也不过分。作为入门的新手的一份感想，希望能够勉励自己，致未来的自己，致我的Arduino，单片机生涯的开始。电子创客：

WE ARE！
