本文介绍了如何使用Arduino和LM35温度传感器制作一个简易的电子温度计。所需器材包括DFRduino UNO R3、IO传感器扩展板V7.1和LM35温度传感器。通过接线图和代码示例，用户可以轻松搭建并读取当前环境温度。这个项目适合初学者和STEM教育场景，帮助孩子在实践中学习温度监测技术。

这个冬天南方下起了大雪有点不同寻常，广州看雪都排起队。哈哈想不想自己用Arduino传感器做一个温度计，用LM35 温度传感器和arduino uno板做一个简易的电子温度计。
电子温度计图5

器材：器材：
DFRduino UNO R3

IO 传感器扩展板 V7.1

LM35 温度传感器

3P连接线

LM35是一个常用的温度检测传感器，其输出电压线性地狱温度成正比，因为可以根据电压计算出来当前的环境温度。温度每上升一摄氏度，输出电压上升10mV，用arduino的模拟变量口读取LM35的值输出模拟量，公式可以换算成，temp=（5.0*analoread（LM35）*100）/1024即可。

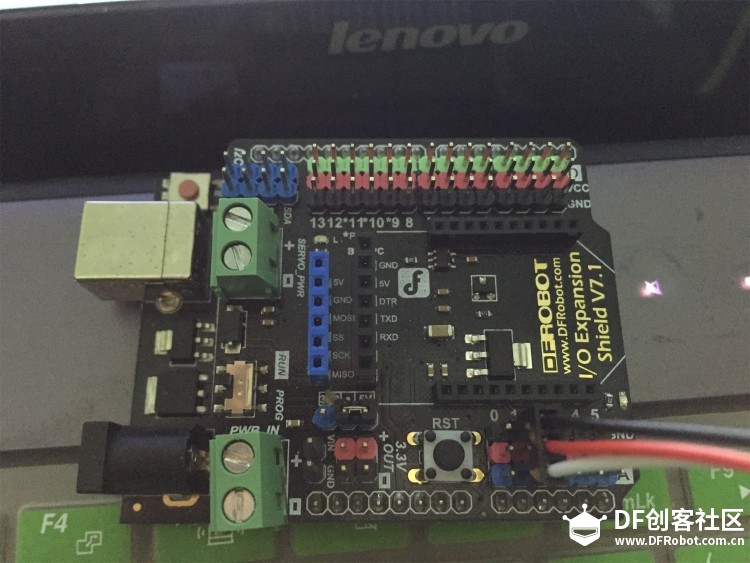

接线图：
电子温度计图2

int LM35 = A1;
void setup()
{
  //
  Serial.begin(9600);
}

void loop()
{
  // put your main code here, to run repeatedly:
float temp =(5.0*analogRead(LM35)*100)/1024;
Serial.print("temperature");
Serial.print(temp);
Serial.println("C");
delay(1000);
}
复制代码
