智慧之光——3D打印钥匙置物架
2016-02-012.3万
AI 快速预览详细
本教程介绍了如何使用overlordpro 3D打印机和ArduinoUno等器材设计并打印一个独特的钥匙置物架。首先，使用SketchUp绘制钥匙外形并切分，然后进行3D打印。接着，将打印好的部件粘合起来，并添加DFRobot标志。电子部分包括人体红外热释电运动传感器和WS2812 LED灯带，通过Arduino控制灯光。整个项目适合零基础新手学习3D打印与电子制作。
|

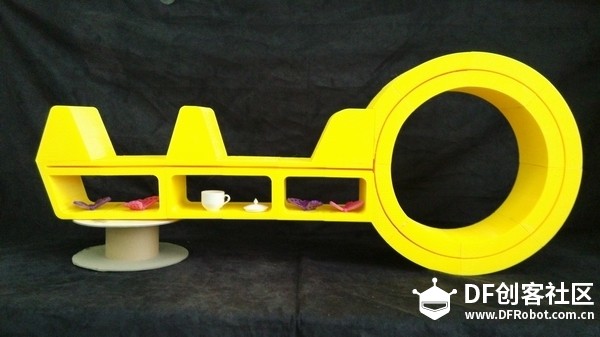

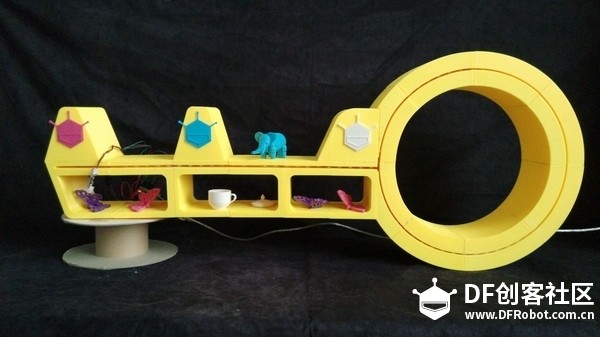

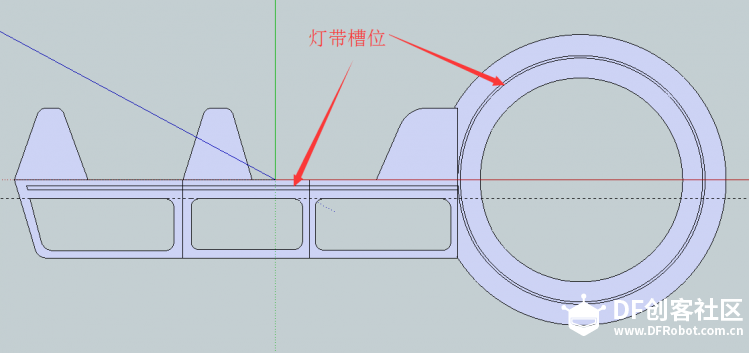

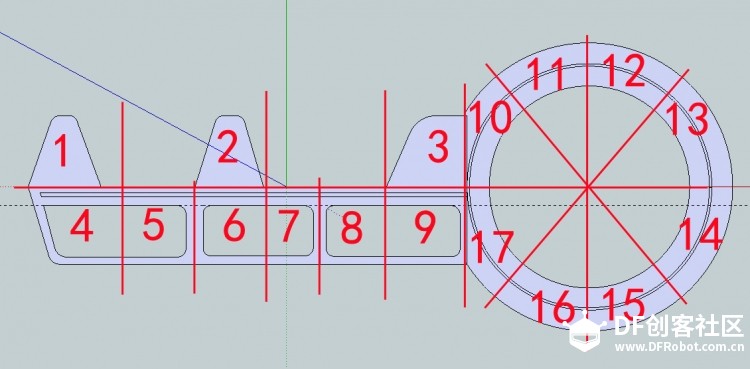

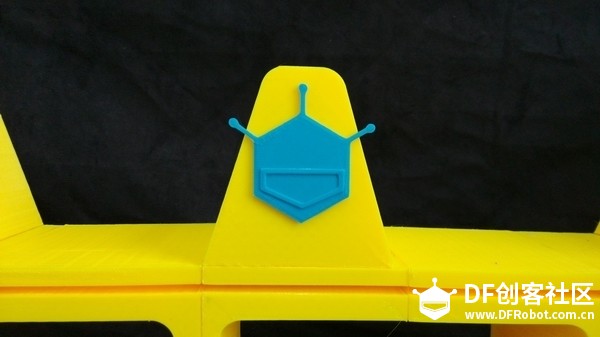

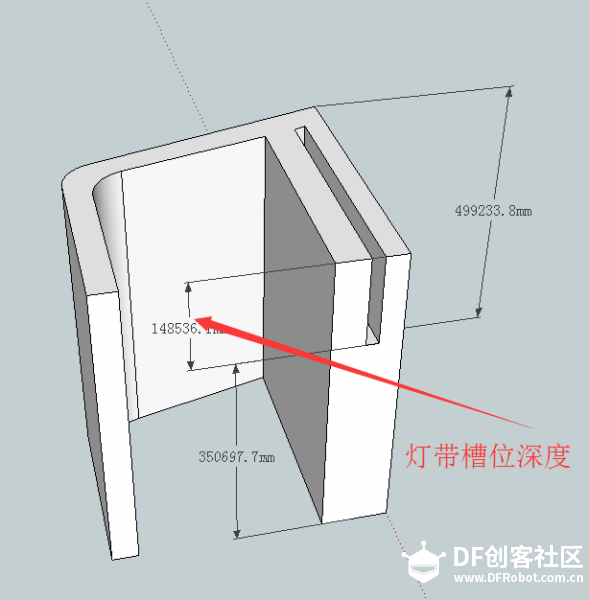

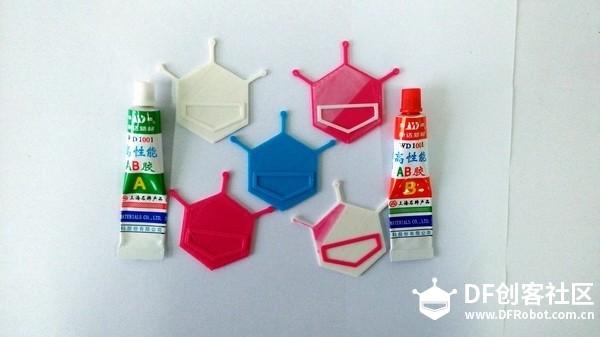

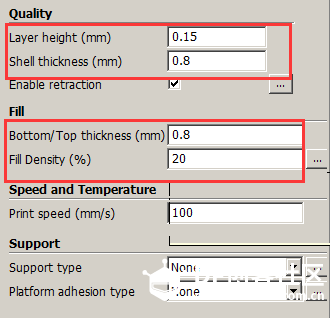

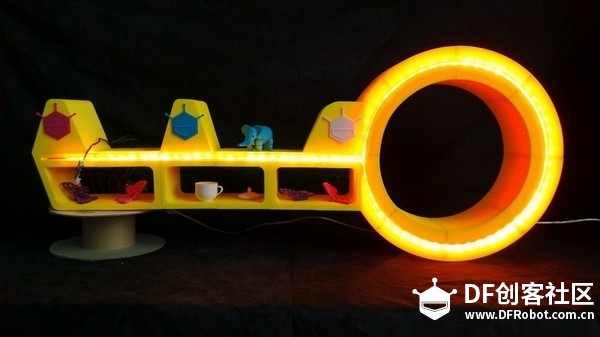

写这篇教程的时候正好是我在DF社区当版主快一年之际。回想去年刚开始玩3D打印时，曾经为了打印机调平、喷头堵等问题而“狂躁不安”；更曾为了成功打印出一个口哨，而“欣喜若狂”。从3D打印完全的门外汉，到今天可以自己设计打印一些简单的小玩意。这一年多里感概颇多、收获颇多，当然这里要感谢DF的小伙伴的支持和帮助。 玩3D打印时间长了，打印的东西也就慢慢多了起来。对待这些宝贝，总得找个地方给它们安家，于是产生了用3D打印置物架的念头。既然要做，咱就要做的与别人与众不同。所以在置物架的外形选择上也是几经考虑，最后选择了钥匙的外形，其寓意代表着解决问题的方法和窍门。  https://www.tudou.com/programs/view/eksz9mEpZGs 器材 3. ArduinoUno 4. IO拓展板 6. 人体红外热释电运动传感器 7.杜邦线若干 一、外形设计及打印： 用SKETCHUP绘制下面所示的钥匙外形，注意是平面哦，先别着急拉伸成立体。因为我们的打印机打印尺寸的问题，需要后续对齐切分。  对钥匙整体平面图形进行切分如下图所示，按红色线将其分为17部分。  以切分后的第四部分为例，如下图所示，利用推、拉工具将其拉升为下面的立体结构，注意灯带槽位的深度，每一个包含灯带槽位的部件都保持一致。  考虑到打印部件的强度及自身重量问题，我们对其打印参数设置如下：   其它部件的设置与打印与之类似。当所有部件打印完成后，使用AB胶将这些部件粘合起来组成一把钥匙的形状。为了保证粘合的效果，对粘合的部分用锉刀适当修正，保证结合处的美观。  之前说过，做这个帖子是为了感谢DF，所以DF的标志“三叉戟”自然是不能少。用Sketchup建立模型，建模过程省略,都是基本图形，绘制好以后拉伸成立体就OK。  再用3D打印机打出来，当然你可以用两种或者多样颜色进行打印，凭借Overlord pro断电续打功能，可以打出双色标志。如下图所示。 再用AB胶将其粘贴在我们的钥匙上，就完成贴标的工作。   二、电子部分制作及安装 下面开始“智慧之光”电子部分的制作，电子部分相对比较简单，通过一个人体红外热释电运动传感器来控制LED灯带的亮、灭。 电路连接： 将IO拓展板按对应线序，插在Arduino Uno上。LED灯带的Din接Arduino Uno 数据口7，5V和GND分别对应拓展板对应口。人体红外热释电运动传感器，接Arduino Uno 数据口2，5V和GND分别对应拓展板对应口。如下图所示。  注：由于整捆的灯带时3米长，而置物架中的灯带槽位是容纳不下的，所以截取其中一段安放于槽位中，并清点LED灯珠的数目（当然这是一项比较无聊的工作，哈哈），不过后面有用到的。 更新库文件： 下载下列地址中的库文件，将其更新到Arduino安装目录下libraries根目录下。 https://www.dfrobot.com/image/data/KIT0069/libraries_for_LEDStrip.zip 程序代码附件下载： 测试效果：  无人体红外热释电运动信号 无人体红外热释电运动信号（夜晚效果更佳） 拓展： 如果你觉的这个玩法不够，完全可以使用DF的BLUNO系列的主控用手机来玩转灯带。 |
-
-
