我肥来啦

，这次制作的红外火焰传感器，又来和大家和交流啦。

准备工作：

1、一颗敢想敢做的心（JUST DO IT），永恒不变哦

坚持，坚持，再坚持。

2、Arduino Uno R3及其家属：USB下载线~。

3、跳线少许。反正没数多少，这么多应该是够了

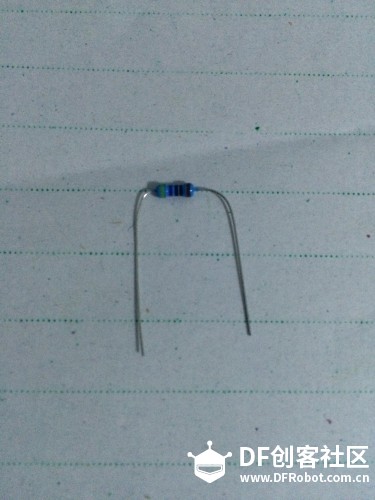

4、470Ω电阻两只.

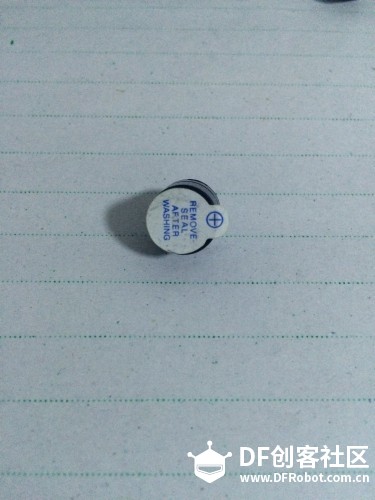

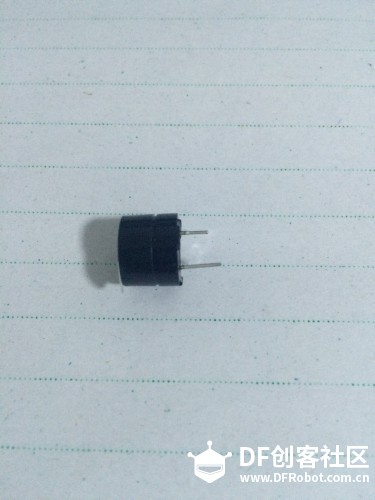

5、蜂鸣器一个

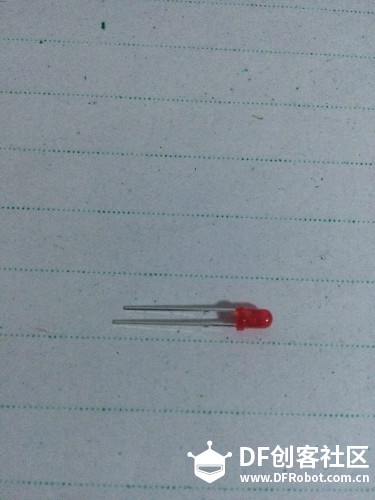

6、LED灯（红，随你喜欢用啥色用啥色）

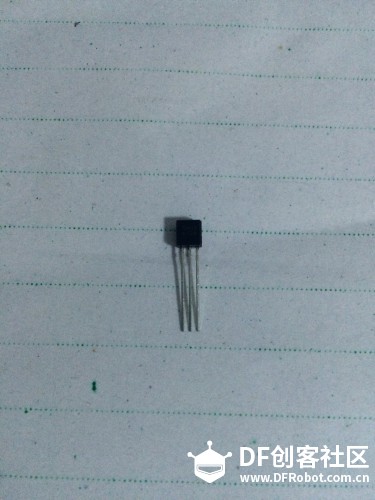

7、三极管一个（我选用的是PNP）

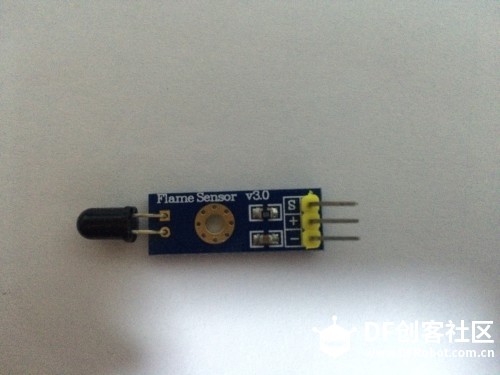

8、本次主角：红外火焰传感器

部分元件原理：

1、有源蜂鸣器（本次使用）：这里的“源”不是指电源，而是指震荡源。内含多个震荡电路，一通电就开始蜂鸣。

2、pnp三极管：一般单片机的IO口驱动能力不足以使蜂鸣器发出声音，所以为了让蜂鸣器发出声音，就通过三极管放大驱动电流。

3、红外传感器：由红外接收管图中探头部分（黑色像灯泡的），470Ω电阻，还有一个滤波电容组成。

刚开始看到S我是很纠结的，后来猜想是SENSOR意思（也就是传感器），所以肯定是让我们用来探测红外接线管变化产生的数值。

关于红外接线管可参考：http://baike.baidu.com/link?url= ... uOb-E3sOHsfDeRfy1uq

火焰传感器原理：

功能说明：
火焰传感器是机器人专门用来搜寻火源的传感器，当然火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。
功能用途：
远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。
原理介绍：
远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；红外光越弱，数值越大。
一般注意事项：
1、将机器人上光敏传感器取下，然后将远红外火焰传感器直接接在光敏接口上。
2、远红外火焰传感器的插针是有极性的，安装时将红线接在主板上画有“＋”的位置；如在使用时无反应，只要将传感器反插就可以了。
3、远红外火焰探头的工作温度为-25摄氏度～85摄氏度，在使用过程中应注意火焰探头离火焰的距离不能太近，以免造成损坏

电路连接方式：

哈哈，为了让大家更容易参考（找错误），我就用软件画了接线图。

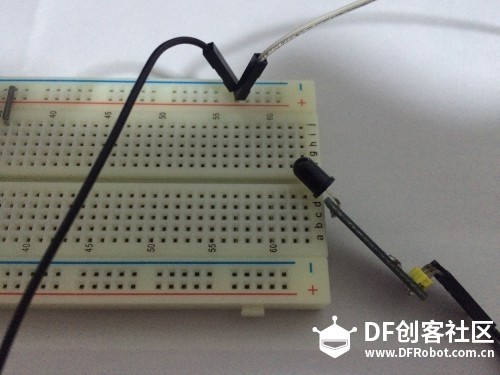

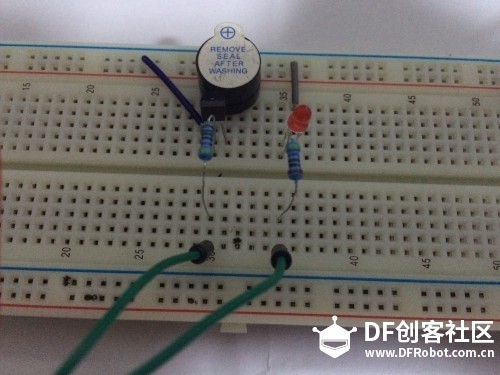

实际电路如图：

接好后就开始像个理工狗打代码了：

void setup()
{
  Serial.begin(9600);
  pinMode(8, OUTPUT);                 //引脚8用于控制红色LED灯闪烁
  pinMode(9, OUTPUT);                //引脚9用于控制蜂鸣器报警
  pinMode(14, INPUT);                  //输入引脚14，作为检测远红外火焰传感器的变化
}

void loop()
{
  int i=analogRead(14);                //从引脚14输入的值赋给变量i
  if(i>300)                        //无火焰时i=0，但日光灯及其他可能的远红外线干扰将会使其不等于0
                                //将火焰传感器的门限值设为i=200（可以根据需要自调）
  {
  analogWrite(9,240);
  analogWrite(8,255);
  delay(500);
  analogWrite(9,100);
  analogWrite(8,100);
  delay(500) ;                        //蜂鸣器高低音调鸣响，红色LED高低亮度闪烁
  Serial.println(i);                //串口监视器查看火焰传感器数值
  }
  else                          //未满足火焰传感器门限值
  {
    analogWrite(9,0);
    analogWrite(8,0);                //蜂鸣器停止鸣响，红色LED小灯熄灭
    Serial.println(i);    //监视器查看数值
    delay(1000);
  }
}
复制代码

鉴于上次有坛友想要看视频，这次就拍了个小小的视频让大家看看

红外火焰传感器.rar

这次做了这个又有了一些其他的收获，

，因为红外火焰传感器对光源也敏感，所以在制作过程中，我用灯光代替了烛光，也相对安全（不会告诉你，是因为房间太乱和太懒的）。并且在实验的过程中，发现不同的光引起蜂鸣器鸣响距离不同，白光最强，暖光最远，其次是自然光（又多知道了，望大家一起鉴定鉴定。创客制作项目肯定不仅仅在于其本身，而是要更多地去应用起来，MAKE A DIFFERENCE TO THE LIFE~当然更有想法的可以做一些浪漫的事（表白女生什么的（小心有危险））。让制作成为一种乐趣。

JUST DO IT!!
