动手实践：Arduino Uno R3干簧管实验 🚀

干簧管~使用讨论

2016-02-181.6万

D.Rainbow

UID: 28784

3文章

0粉丝

1获取喜欢

AI 快速预览详细

本文介绍了使用Arduino Uno R3进行干簧管实验的详细步骤。实验所需材料包括Arduino Uno R3、继电器、LED灯、470Ω电阻等。通过连接这些组件并编写代码，可以实现当磁铁靠近干簧管时，继电器控制LED灯的状态变化。这是一个适合零基础新手和电子爱好者的实用项目，能够帮助读者理解干簧管的工作原理及其应用。

HELLO，大家新年快乐，我又来啦。

俗话说每逢佳节

胖三斤

不知道大家有没有打破这个定律呢？当然，也许有一个人会陪在你的身边，不论你衣带如何渐宅，依然会陪你看窗外花落花~

唠了这么多，肯定有人以为我要做得是跟体重计什么的有关，嘿嘿，我怎么可能那么容易让大家猜到呢，哇哈哈~~~

今天（额，其实好几天都在做，出了点岔子）做得是单簧管的实验~抱着JUST DO IT 的心，我们就来DO IT。
实验准备：
1、依然是那颗想做就做，并且要马上去做得心，DO NOT WAIT！！！
2、Arduino Uno R3及其内子：USB下载线~
3、面包板~连接这个小家庭的纽带~（盗用自己的老图

）

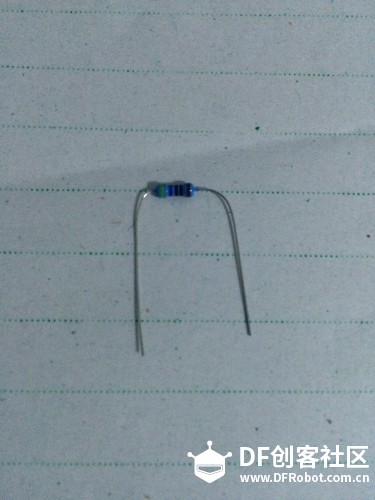

4、470Ω电阻X2：老亲戚，新年必须多走走哈
干簧管~使用讨论图3

5、跳线：（找不到合适的家庭地位，暂定为未知...）
干簧管~使用讨论图10

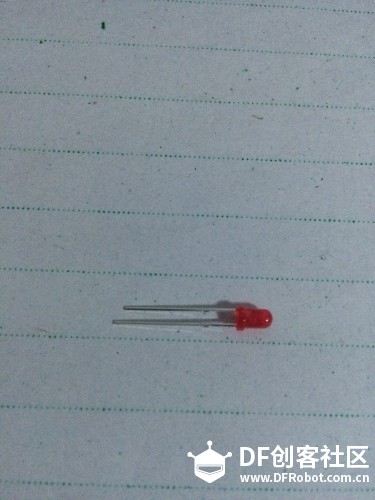

6、LED灯：也是亲戚，经常的看望哈~会给你红包哦~（输出元件）
干簧管~使用讨论图2

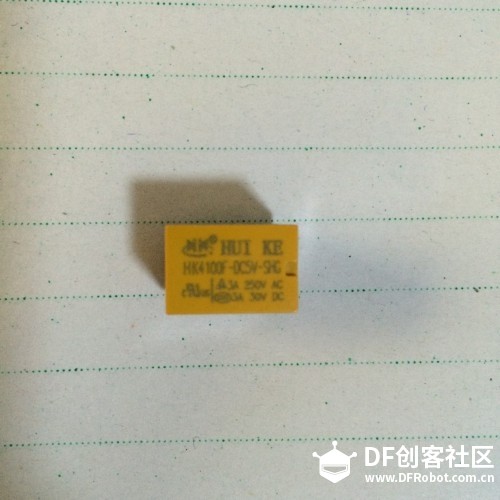

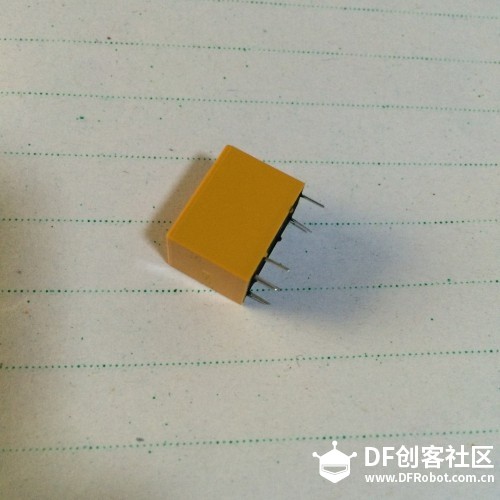

7、新家庭成员1：继电器~，有点像小盆友~谁给红包跟谁走哈哈
干簧管~使用讨论图4

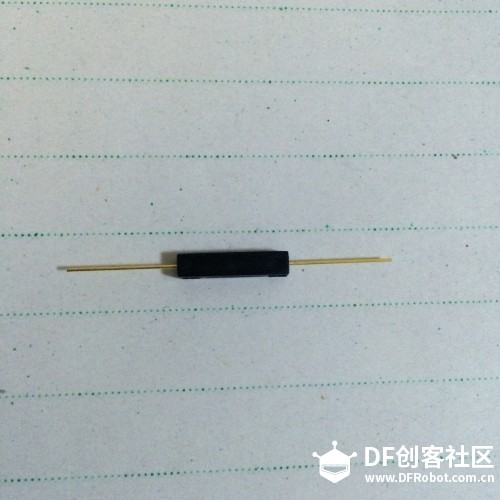

8、新家庭成员2:单簧管~
干簧管~使用讨论图6

9、理论部分补充：
继电器：这次使用的是六脚的，3,4接电源，5、6在没通电情况下和1想通，通电情况下与2想通
干簧管~使用讨论图11

干簧管：简而言之：磁铁靠近：导线。无磁铁靠近：断开。
至此准备工作完毕

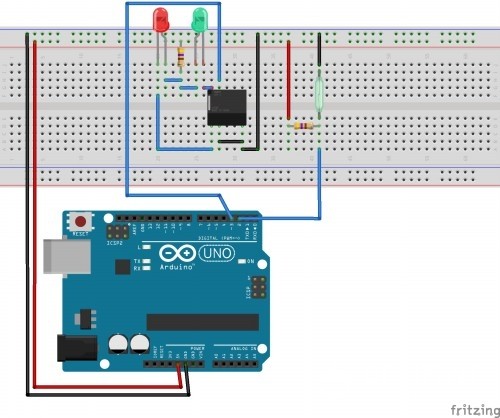

开始连接，如图：
干簧管~使用讨论图9

敲代码~

void setup()
{
  Serial.begin(9600);        //设置串口波特率为9600
  pinMode(3,OUTPUT);        //定义引脚3为输出，连接继电器
  pinMode(2,INPUT);        //定义引脚2为输入，连接干簧管
}

void loop()
{
    switch (digitalRead(2))//判断干簧管输入信号
 {
    case (1) :                                 //当无永久磁铁靠近时
      {
      digitalWrite(3, HIGH);
      break;
      }

    case (0) :                           //当有永久磁铁靠近时
      {
      digitalWrite(3, LOW);
      break;
      }
   }
}
复制代码

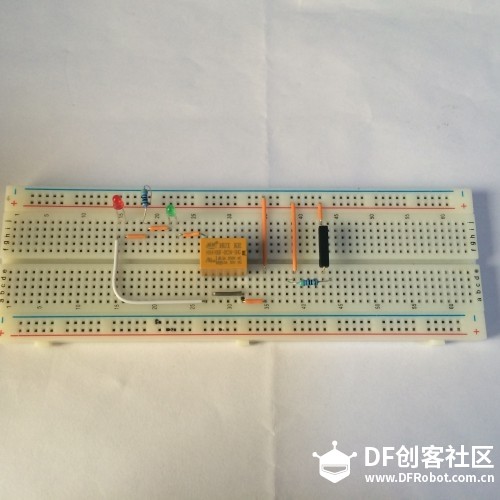

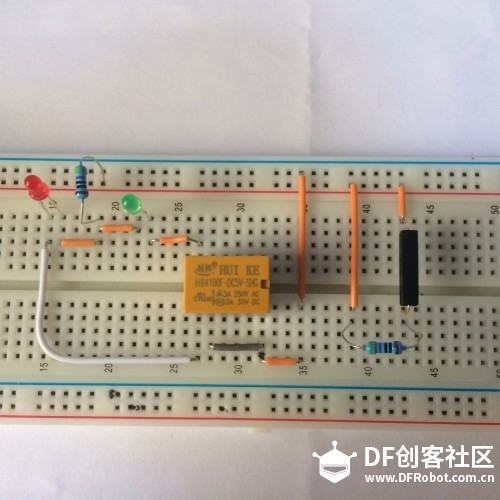

实验连接后如图啦。

实验时不免会遇到许多问题，但当每个问题解决，都会得到新的知识，有人说既然你不是天才，为何仍要选择远方。而我说：

即使不是天才，却更要选择远方，只不过是一步一步，一步一步地走向它。

JUST DO IT~
