智能蘑菇灯是一款创意礼物，结合了精美的外观设计和便捷的操作体验。它使用3DPLA材料打印，搭载Bluno Beetle控制器，支持无线充电功能。制作过程包括电池与接收线圈的焊接、自锁开关和RGB模块的连接，以及无线充电底座的组装。最终效果是一个小巧精致、可携带的智能灯，可以通过手机APP控制。
|

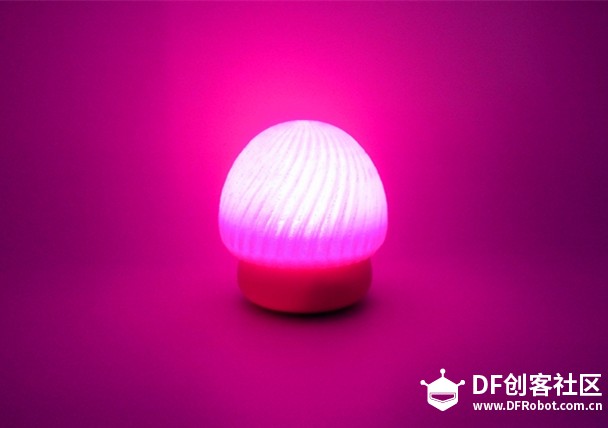

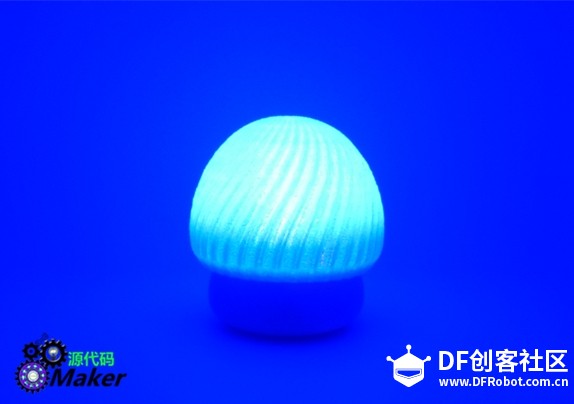

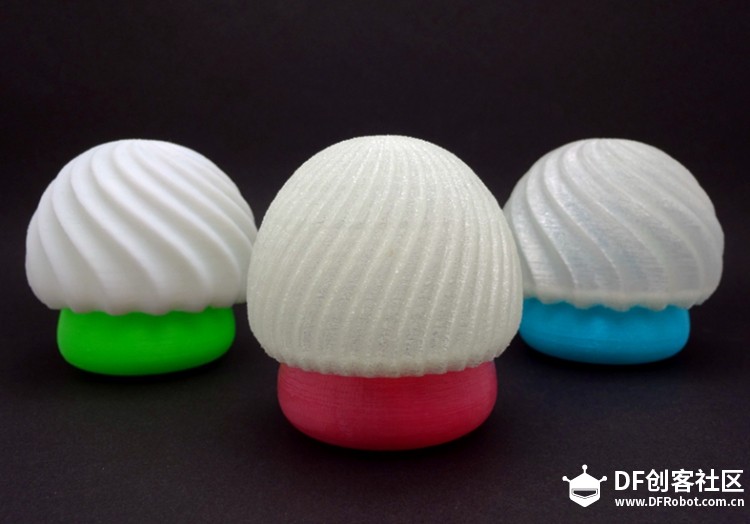

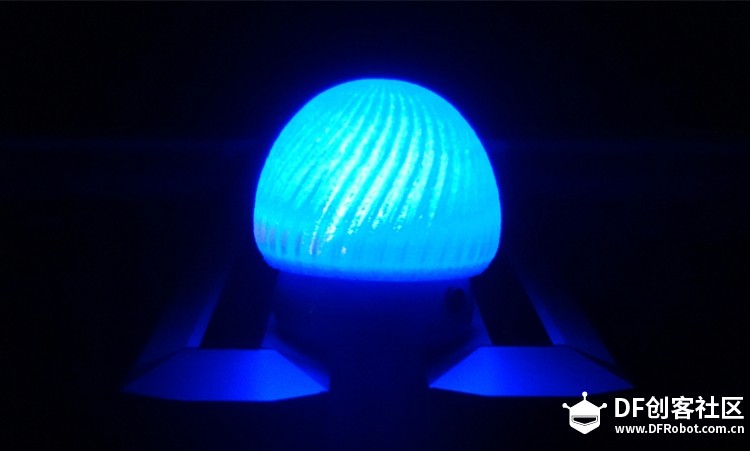

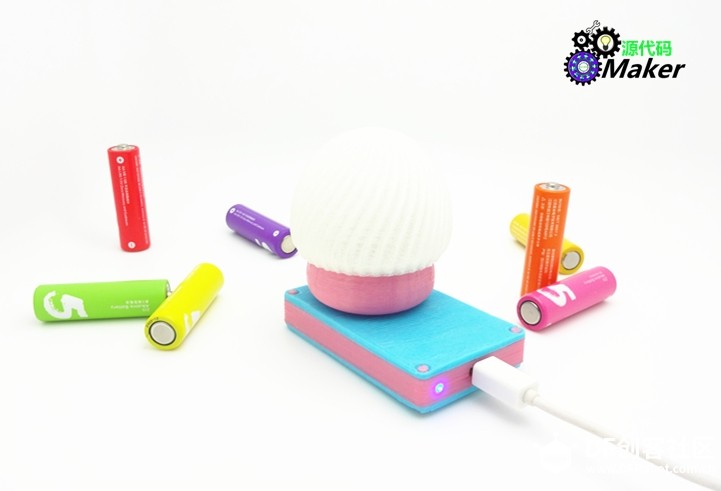

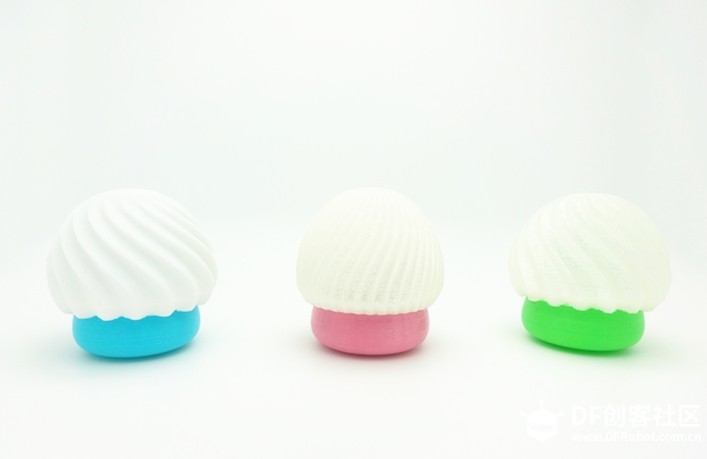

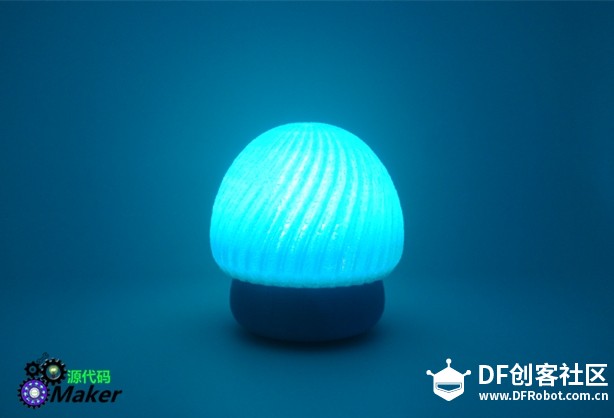

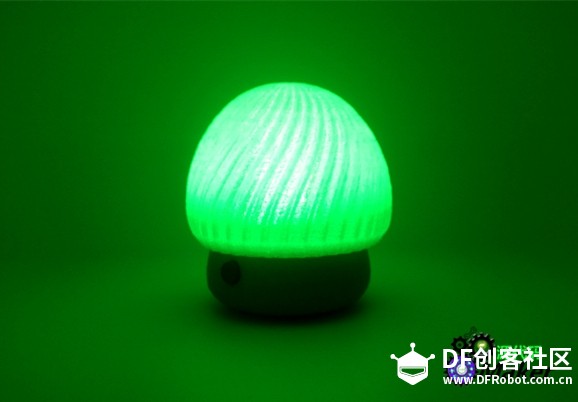

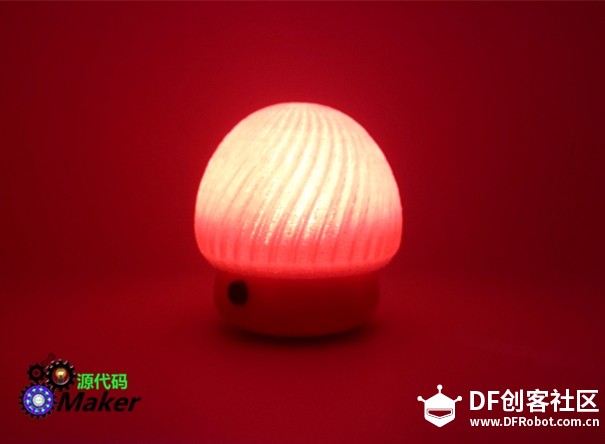

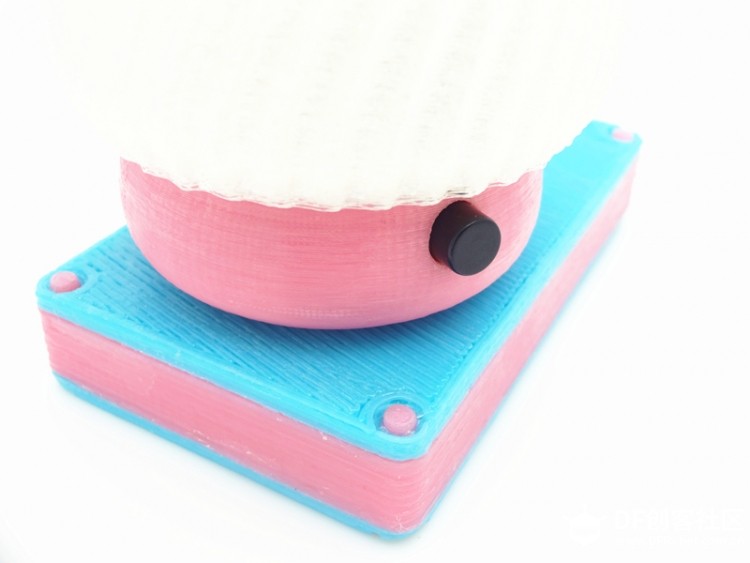

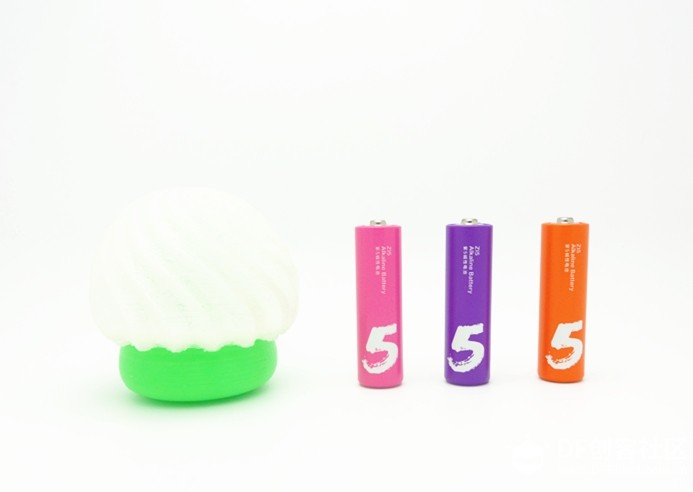

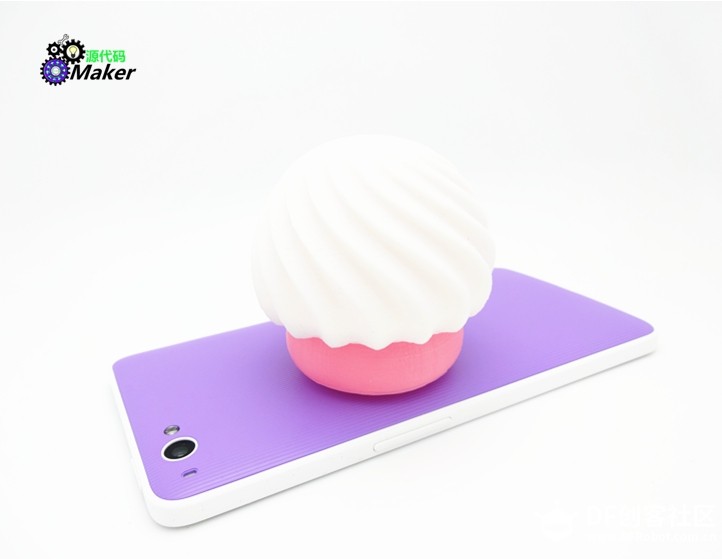

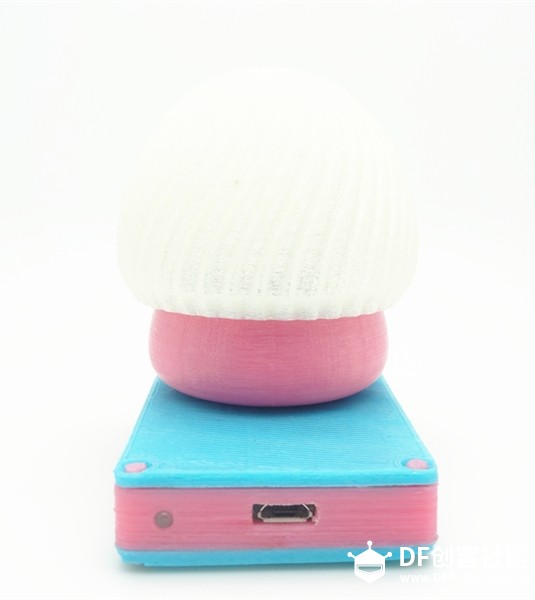

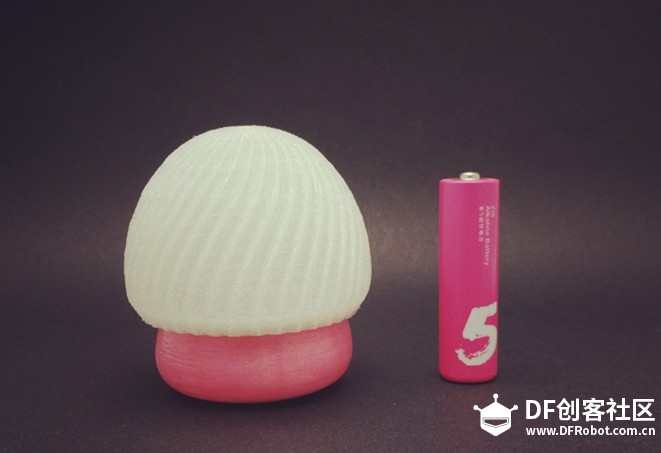

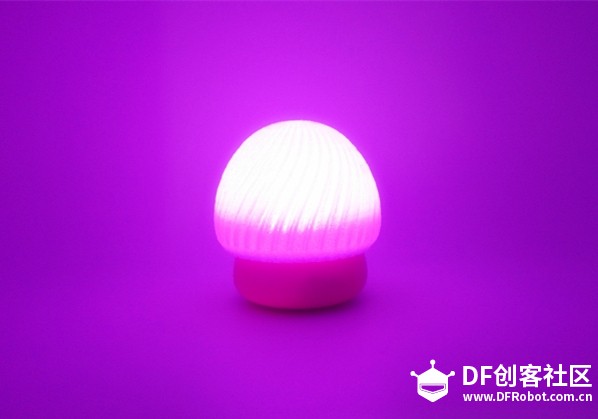

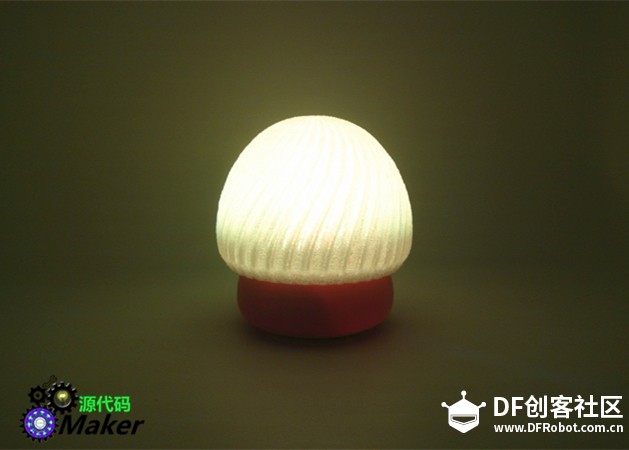

一款智能灯是注重外形的设计还是操作上体验呢？而智能蘑菇灯给出的答案是两者兼具才更爽快！特有的无线充电功能让它可以更方便的进行充电，萌萌的蘑菇机身使用3DPLA材料打印出来，搭载体积小巧的Bluno Beetle控制器使它可以用手机APP来控制，此外！它的外形小巧精致可携带也许是世界上最小的可携带智能灯了，相信制作这样一个酷炫的蘑菇灯，是送给自己心仪女孩子最好的礼物～～话不多说，先看照片！

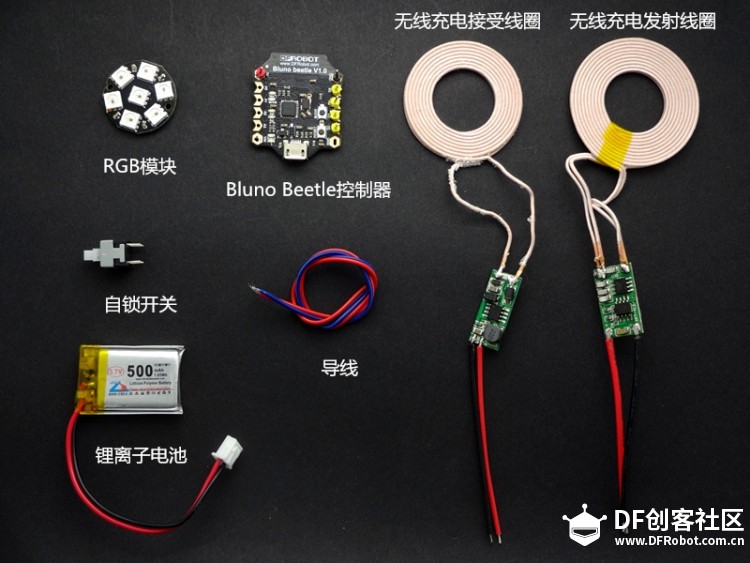

看到照片作为爱动手的你是不是早已饥渴难耐了呢，什么！你说光看照片不过瘾？要看教程！好吧，那就跟我来一起看看这盏酷炫的蘑菇灯是怎样制作出来的哈哈～～～ 首先准备需要的材料

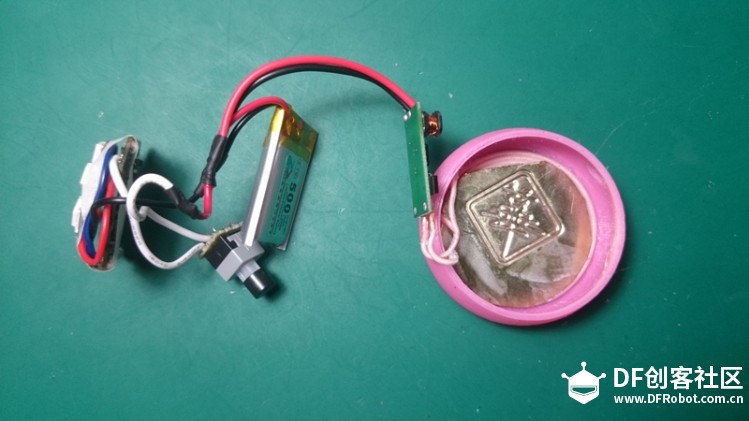

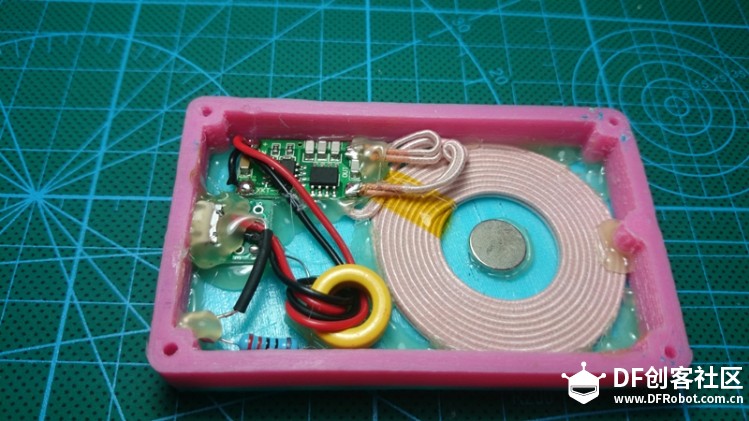

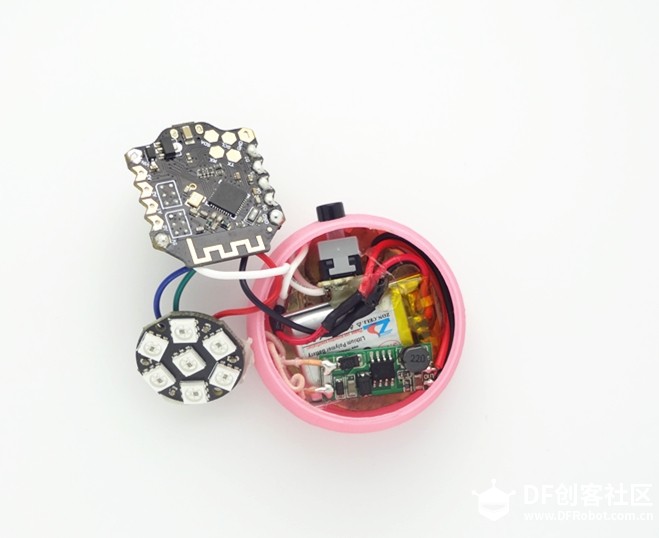

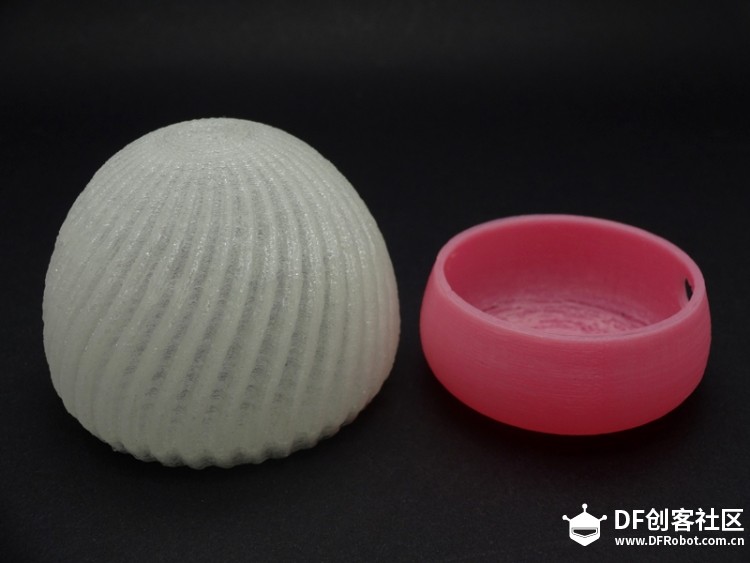

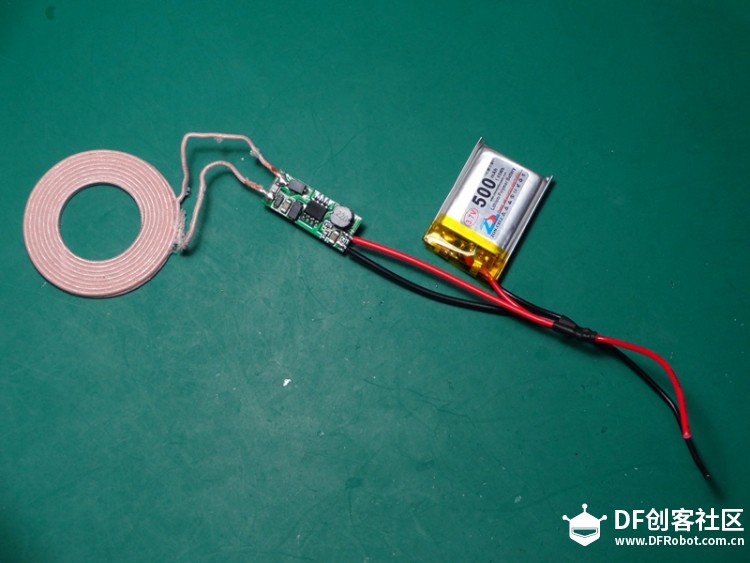

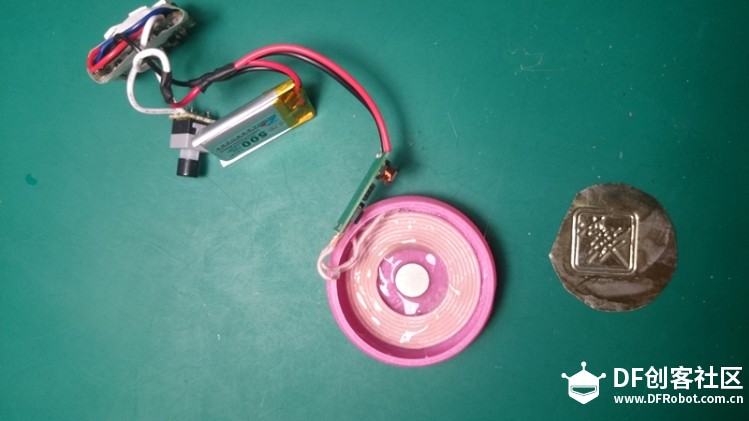

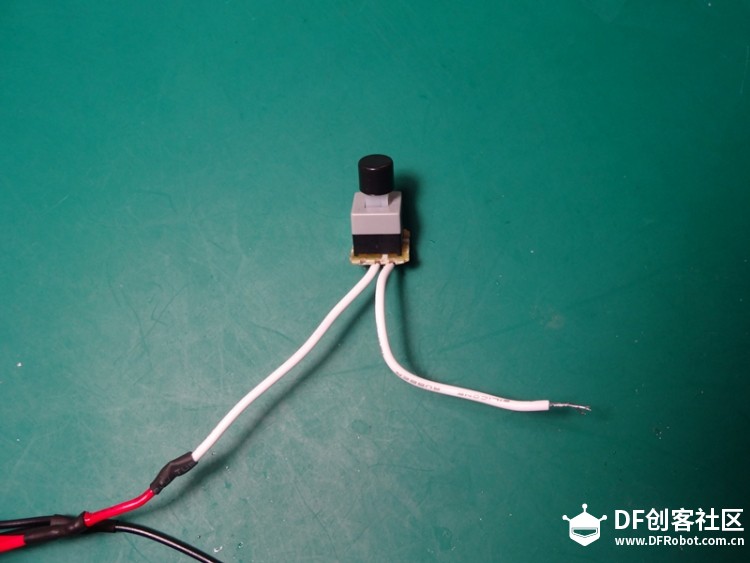

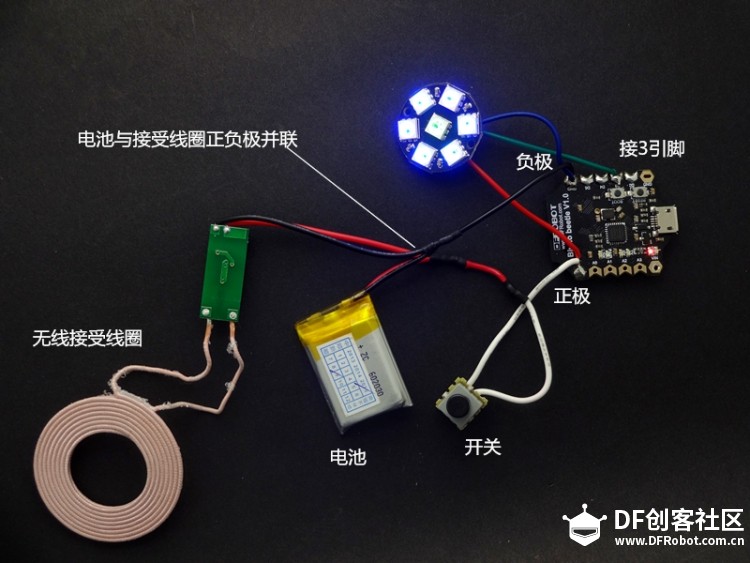

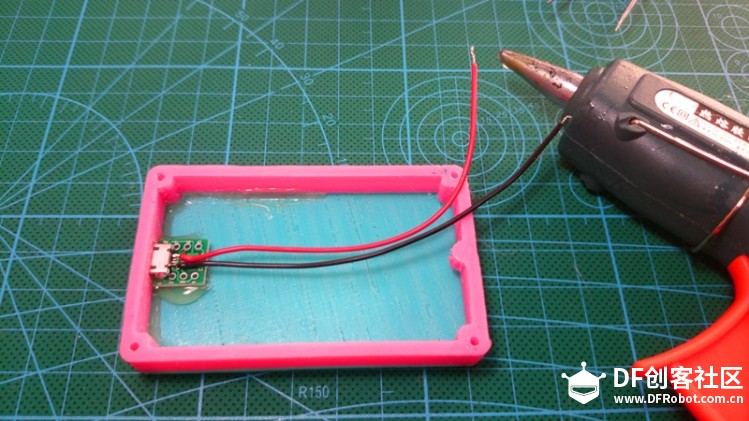

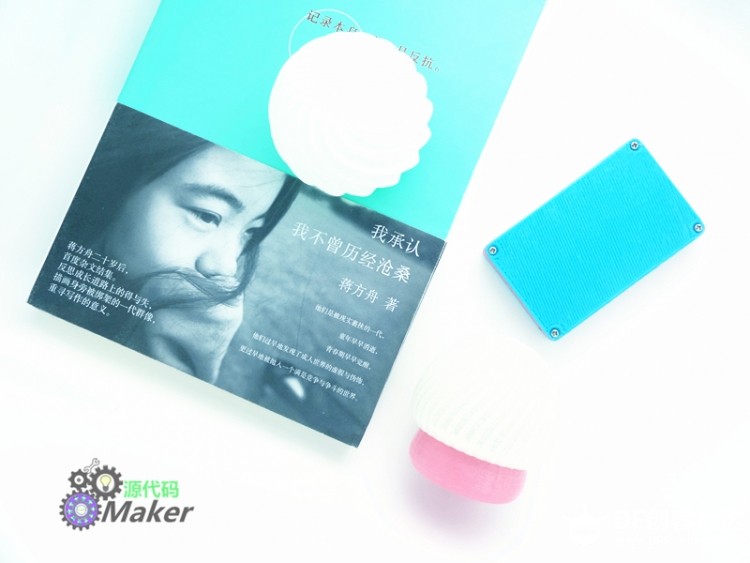

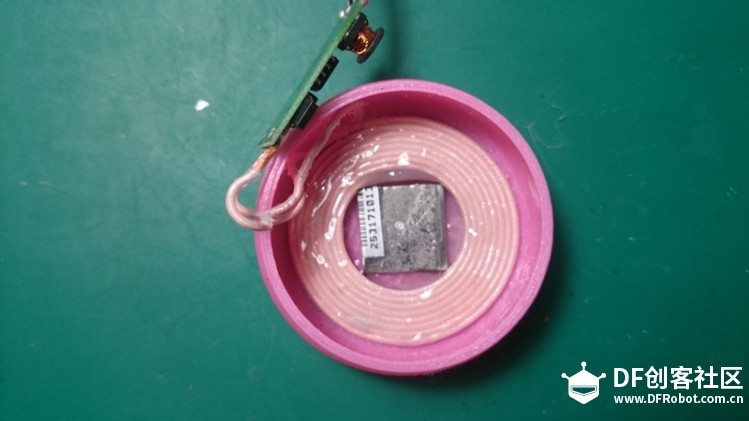

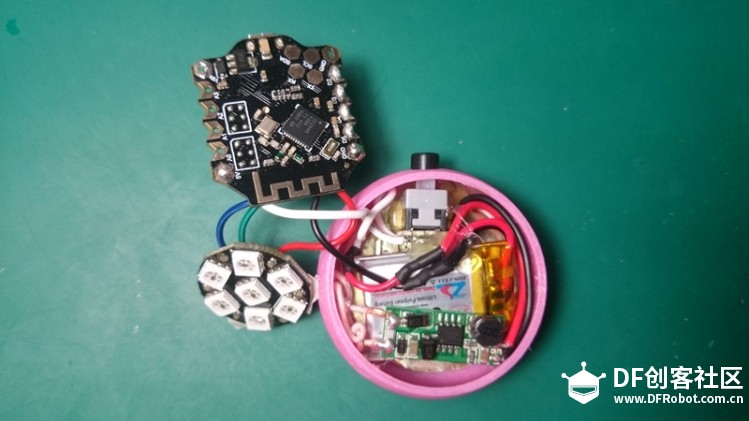

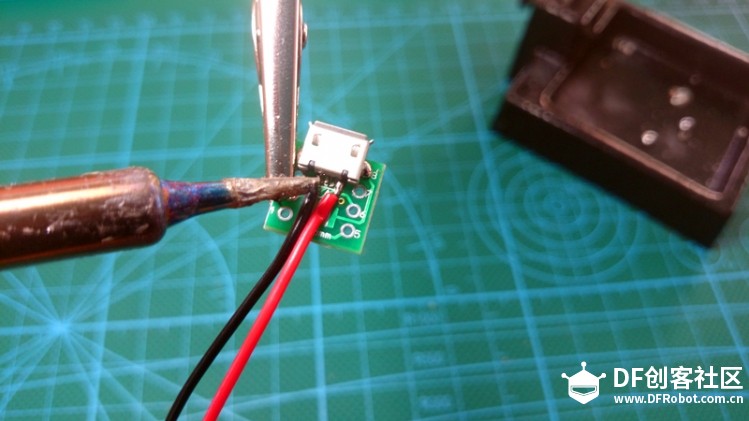

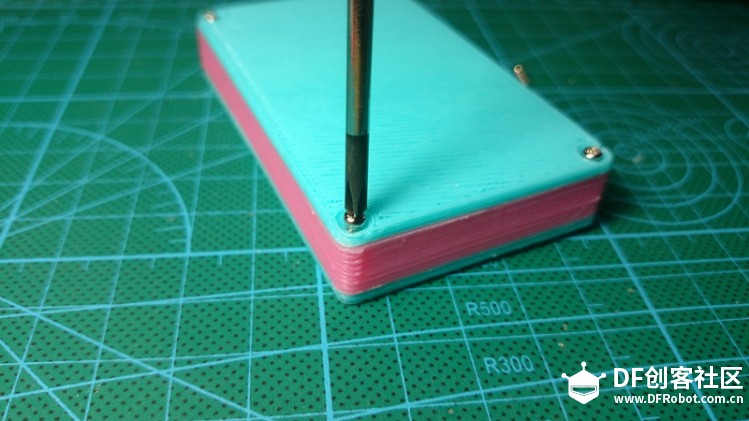

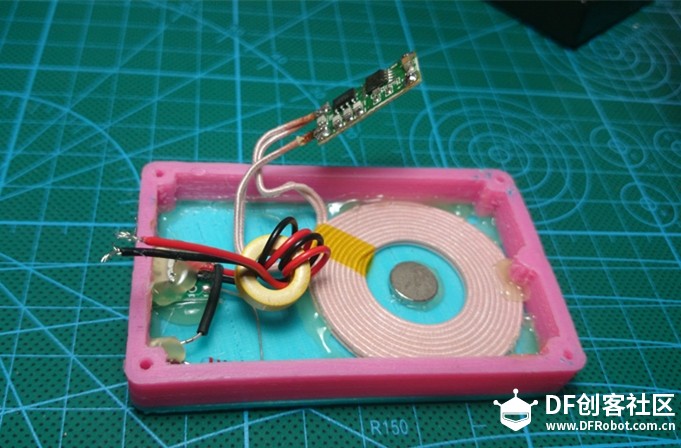

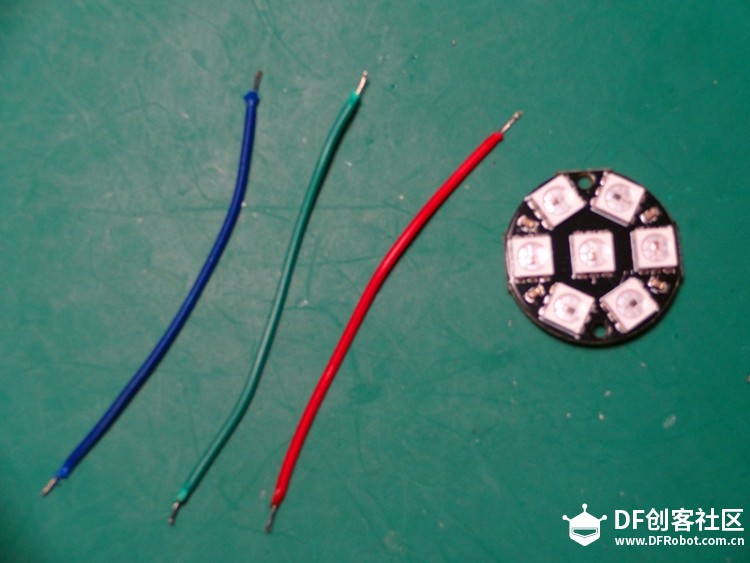

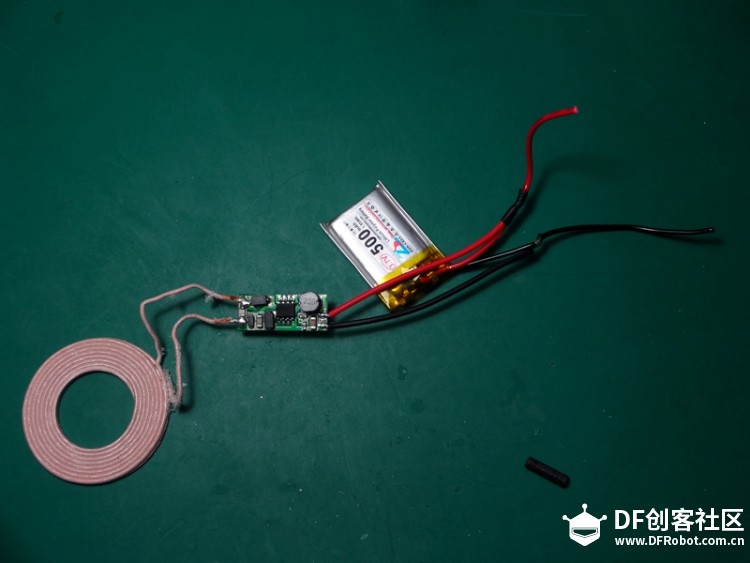

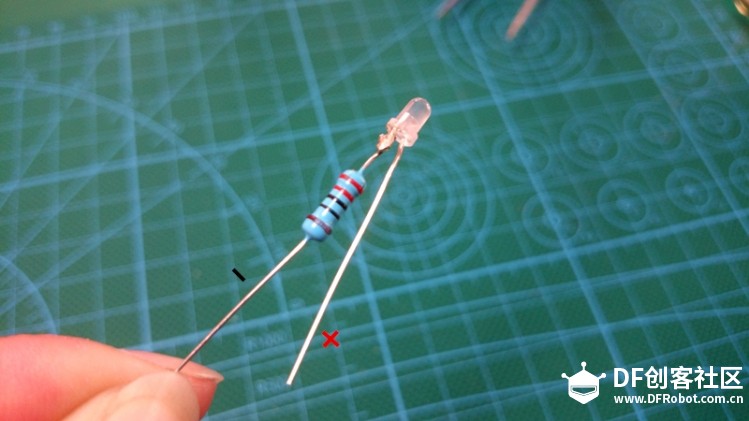

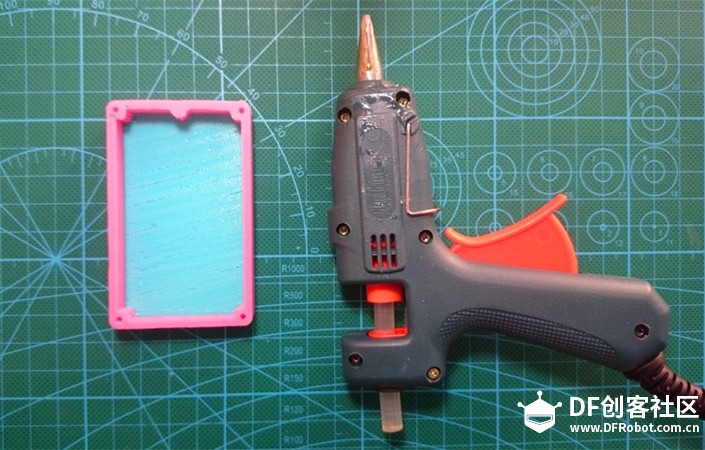

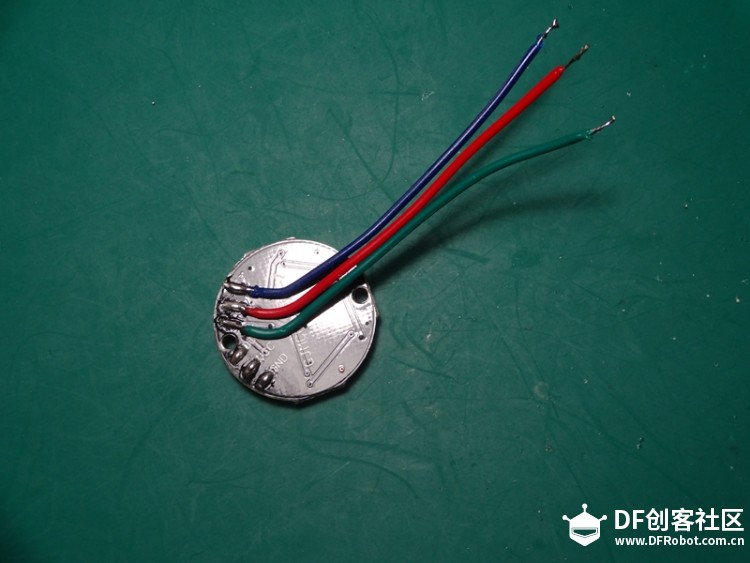

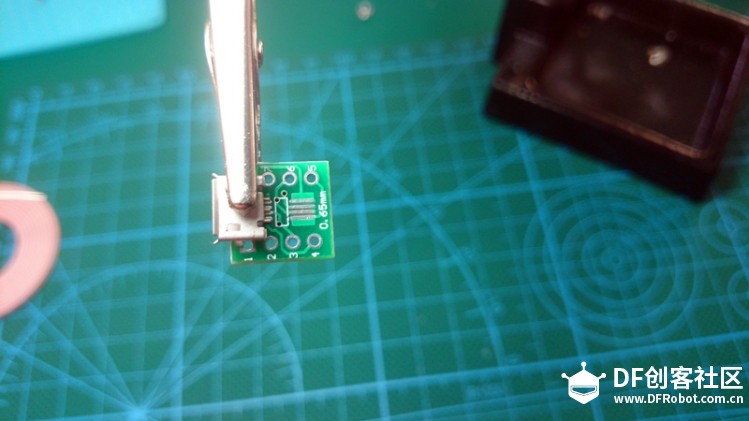

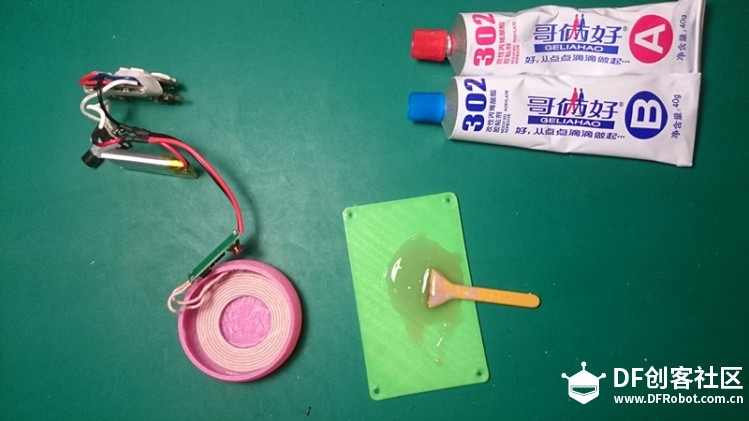

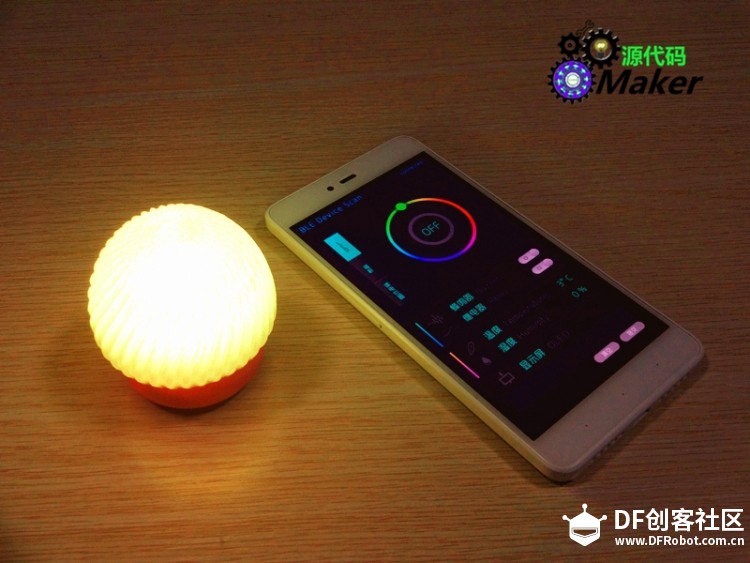

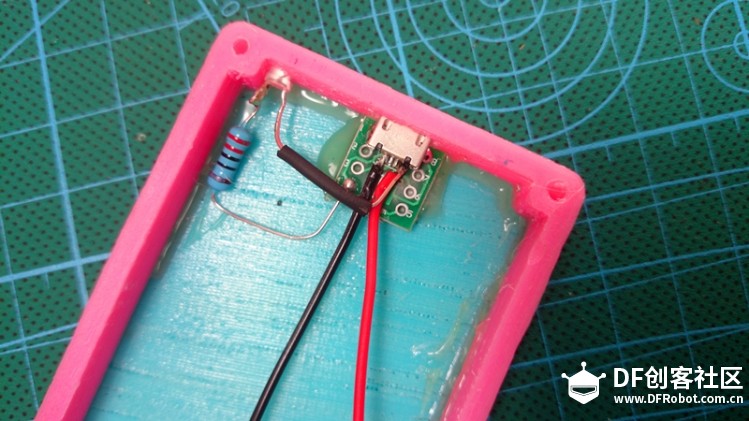

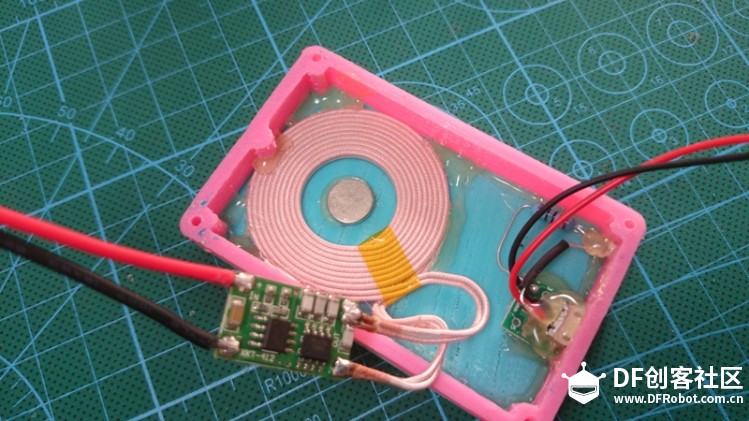

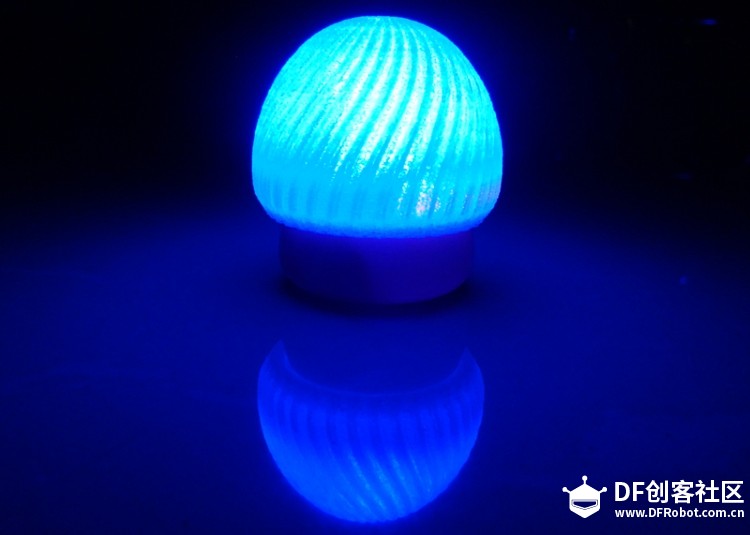

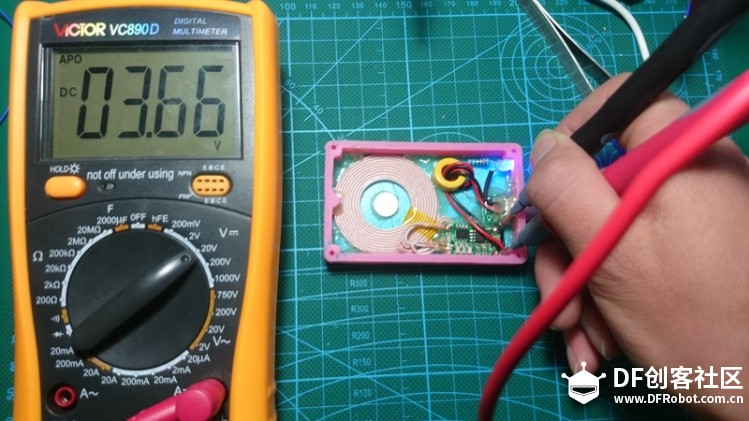

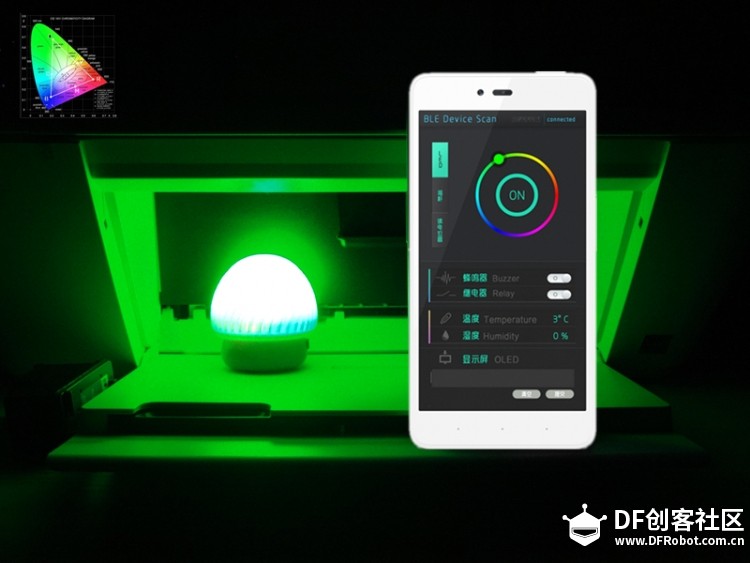

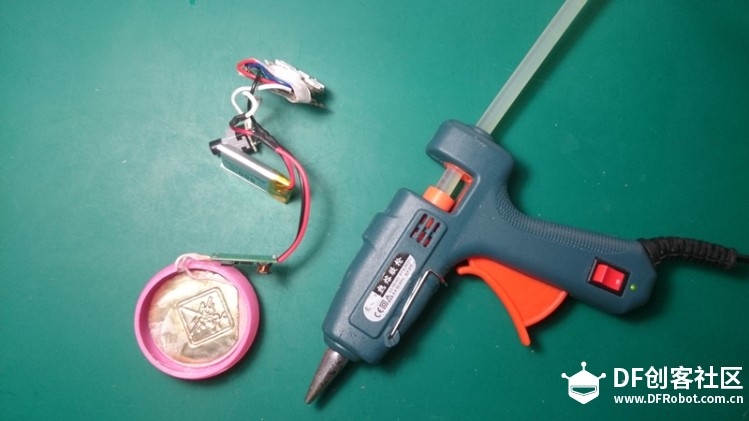

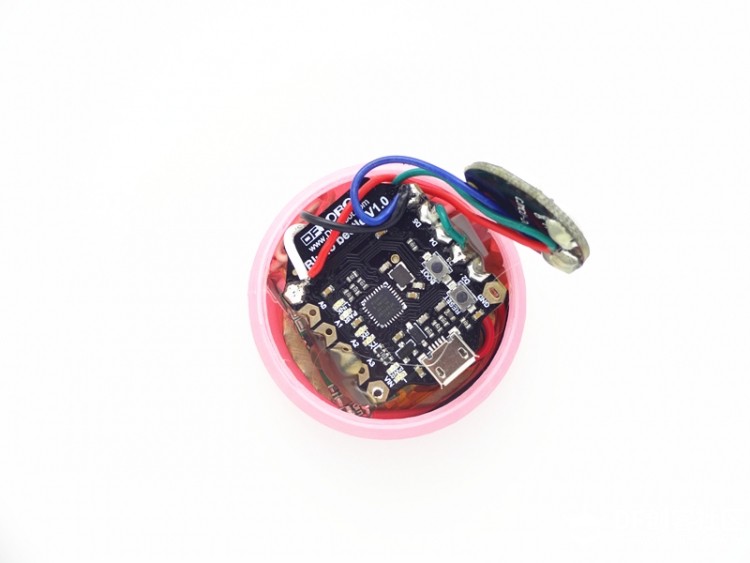

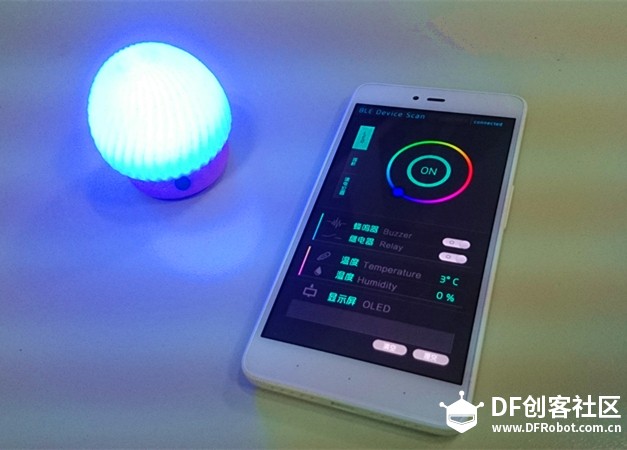

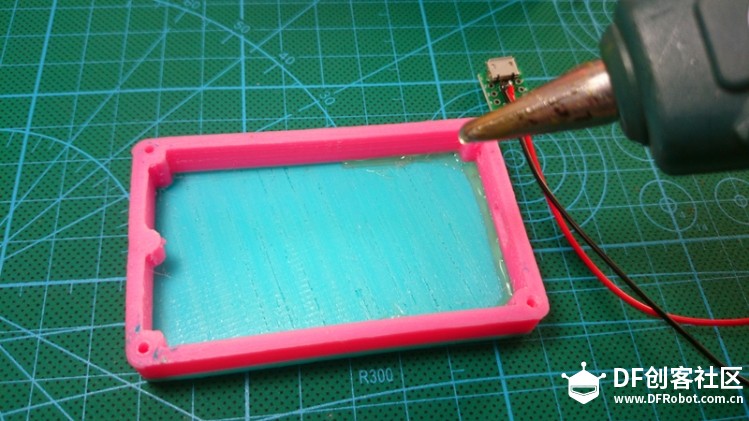

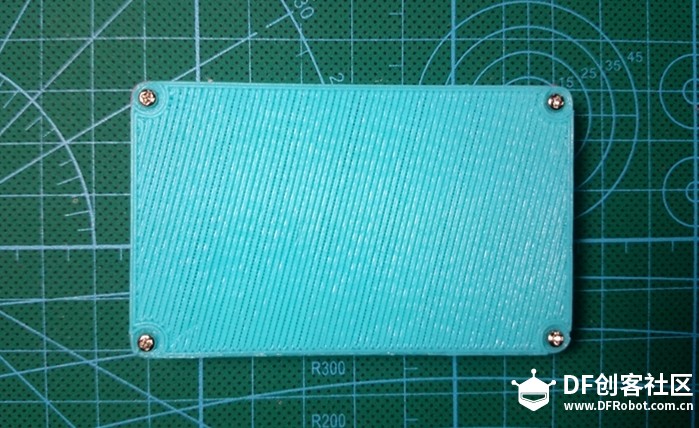

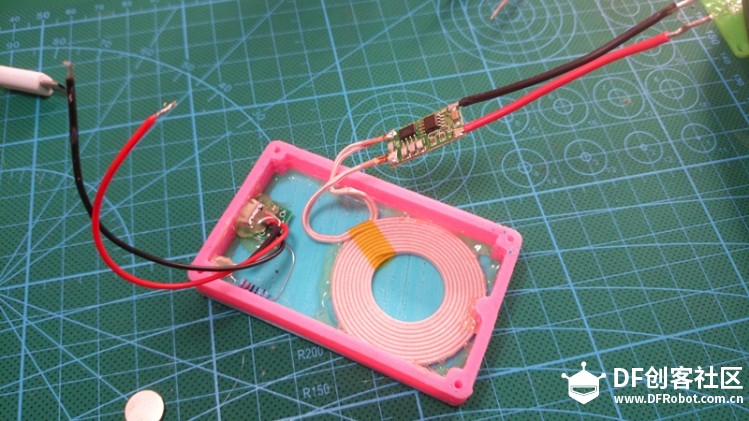

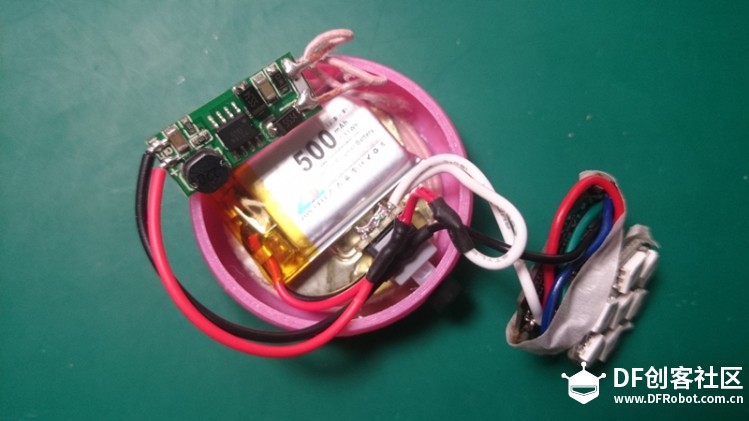

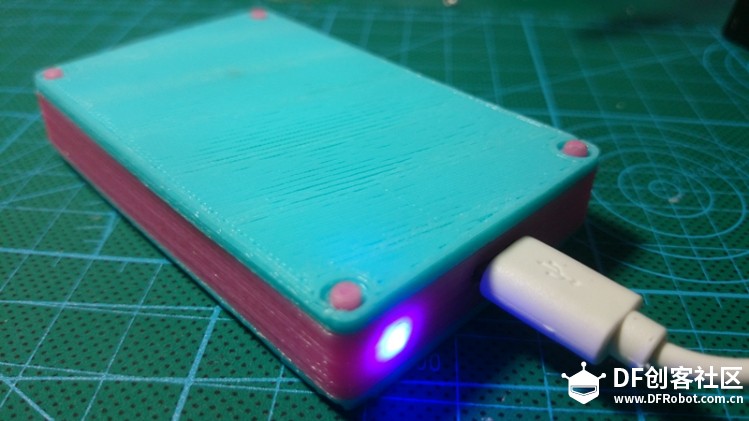

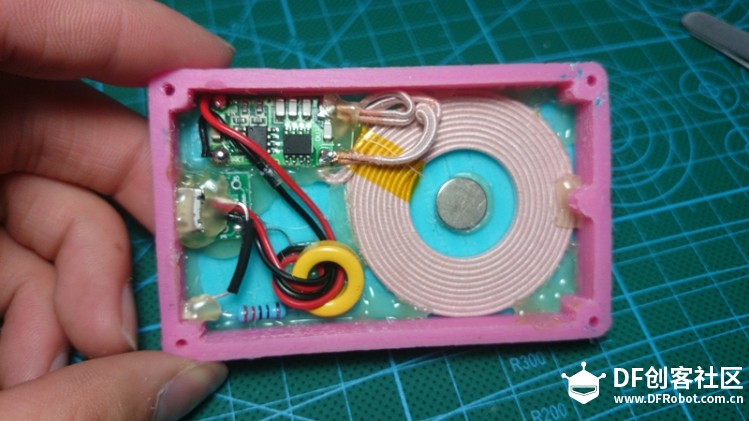

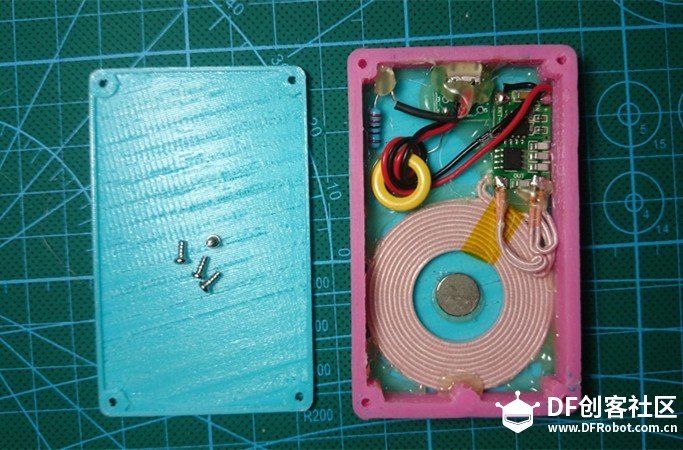

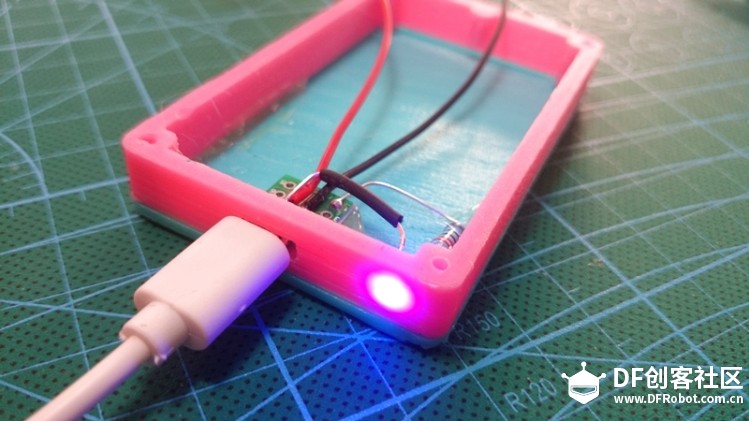

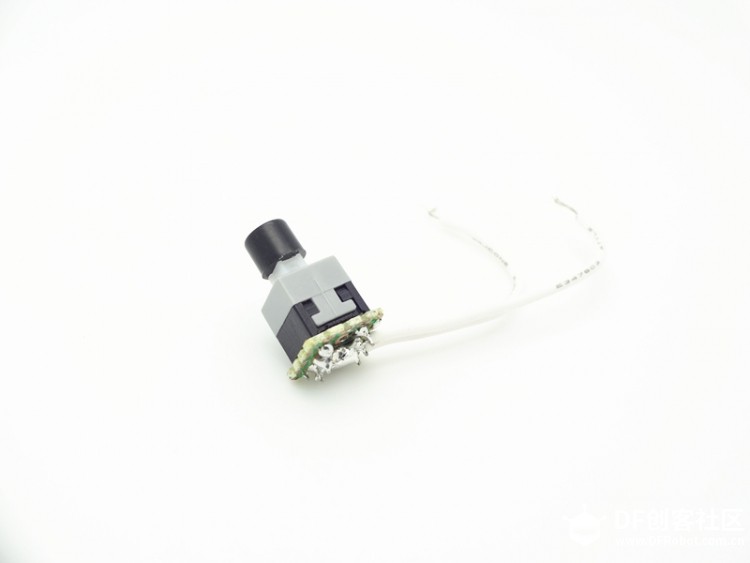

制作步骤 第一步 蘑菇灯本体制作。 1、将电池与接受线圈并联焊接，并套上热缩管绝缘。   2、焊接自锁开关引线，焊接RGB模块引线（红色线焊接VCC，蓝色线焊接GND，绿色线焊接DIN），电池电源正极和Bluno Beetle控制器的正极经自锁开关串联焊接，RGB模块绿色引线接Bluno Beetle控制器数字口3引脚，上传程序到Bluno Beetle板然后通电测试电路是否正常。(程序源码和需要的库文件已经上传至文章结尾，需要请自行下载。)      3、安装控制电路部分，无线充电过程中线圈会发热，这里用哥俩好胶水固定接收线圈，同时加入强磁铁能更好的与充电发射线圈底座重合定位，考虑到充电过程中如果要控制灯光，Bluno Beetle的蓝牙信号可能会受到无线充电线圈的电磁干扰，加入不锈钢铁片屏蔽电磁干扰。     4、待无线接收线圈固定好后，依次放入自锁开关、电池、Bluno Beetle控制板、RGB模块、并用热熔胶将其固定粘接牢固。       5、用热熔胶将蘑菇灯帽和蘑菇灯柱粘接起来，挤出的胶要均匀涂抹，动作干净利落。  第二步 无线充电底座制作 1、将打印好的底座中框和上盖组装好，并用热熔胶加固。  2、焊接充电插口与引线，将充电插口安装在中框充电接口预留处，用热熔胶固定。     3、在发光二极管的负极接上一个220欧的电子，并将二极管正负极与充电接口正负极并联，焊接正极时可以用热缩管绝缘。    4、将无线充电发射线圈装入，并用热熔胶粘合，在发射线圈的中心点粘上强磁铁，作用是与蘑菇灯充电时起到定位作用。   5、加入防干扰磁环，将输入电源线穿入磁环缠绕两圈，并将输入线正负极与发射模块正负极焊接，测量电压是否正常后用热熔胶固定。     6、准备好螺丝、旋具将充电底座下盖安装上，通电测试正常。     最后在手机上安装BLUNO APP控制软件，项目就算制作完成了。毫无疑问，制作这样的智能灯简单易上手，赶紧造起来吧！一起分享造物的快乐，最后再来看看智能蘑菇灯的更多照片～～            源码和库文件.zip |
-
-
-
-
-
-
-
-
4.54 MB, 下载次数: 16889
安卓手机控制APP
