arduino MEGA2560 烧写Bootloader 完整版

2016-03-043.6万

丄帝De咗臂

UID: 443

64文章

0粉丝

14获取喜欢

AI 快速预览详细

本文介绍了如何为Arduino MEGA2560烧写Bootloader。首先，通过命令提示符进入指定路径，使用avrdude命令烧写ATMEGA16U2的Bootloader。接着，使用avrdude_GUI软件读取并设置熔丝位D9 F4 0F，确保正确烧写ATMEGA2560的Bootloader。整个过程包括路径配置、命令输入及熔丝位校验，帮助用户一次性成功烧写Bootloader。

本帖转发自http://www.arduino.cn/thread-15025-1-1.html

首先烧写的是ATMEGA16U2的Bootloader
1.开始-所有程序-附件-命令提示符
arduino MEGA2560 烧写Bootloader 完整版图1

2.然后进入路径：D:\Arduino-win\arduino-1.0.5-r2\hardware\arduino\firmwares\atmegaxxu2（IDE版本不同，avrdude的位置不同，此处的路径是avrdude所在的路径）
（进入方法如下图，每次输入完成后记得按回车） arduino MEGA2560 烧写Bootloader 完整版图2

3.输入如图所示的指令：
arduino MEGA2560 烧写Bootloader 完整版图3

4.按回车等待完成即可
5.将数据线直接插在板子上，同时另一头插在主机上，电脑如果出现未安装驱动的COM口则说明Bootloader刷写成功。
6.打avrdude_GUI软件，还是按照第一张图那样用USBTINY连接板子。

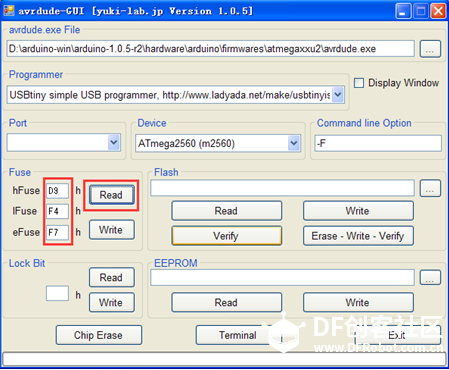

7.点击Read，如果读出的熔丝位不是D9 F4 0F,请手动改为D9 F4 0F 然后点击Write，（这里设置熔丝位很重要，否则最后会出现能发现COM口但是不能上传程序）
arduino MEGA2560 烧写Bootloader 完整版图4

现在烧写的是ATMEGA2560的Bootloader
1.如下图连接板子和USBtiny，并且打开avrdude_GUI软件
arduino MEGA2560 烧写Bootloader 完整版图5

2.如下图选择（红色线框区域为必须要选择的）
arduino MEGA2560 烧写Bootloader 完整版图6

3.点击软件中的READ,如果熔丝位能读出，就说明板子已经正常连接，可以进行烧写Bootloader了。此时还是要先注意一下熔丝位
arduino MEGA2560 烧写Bootloader 完整版图7

4.点击选取按钮，在路径D:\arduino-win\arduino-1.0.5-r2\hardware\arduino\firmwares\atmegaxxu2（IDE中stk500boot_v2_mega2560.hex文件和avrdude.exe不在同一文件夹中，可以提前把他们找到后复制到同一文件夹中）中选择stk500boot_v2_mega2560.hex文件。

arduino MEGA2560 烧写Bootloader 完整版图8

5.点击Erase-Write-Veritfy，等待烧写完成，时间约为15分钟，耐心等待即可。
6.烧写完成后板子上的L灯会有规律的闪烁。
至此arduino MEGA2560的Bootloader就全部烧写好了。
