接上次的文章电路知识--认识原理图（一）。

在上文中，我把认识原理图分为三个方面，再来回顾一下。

1、认识元件。

2、看清走线。

3、弄清原理。

上篇文章讲了9个元件：

1、电阻。

2、电容。

3、二极管。

4、三极管。

5、按键。

6、电池。

7、电感。

8、开关。

9、接插件。

这次来分析下Arduino UNO上的各种元件。先上UNO的原理图。

1、电容

这个符号就代表电容了，白色待变正极黑色代表负极。47u意思是电容大小为47uF。一般是电解电容。

2、PMOS管

这个符号表示的是一个MOS管，并且是一个P沟道的MOS管。旁边的英文一般为型号，所以该MOS管的型号为FDN340P，有了型号信息，在网上就可以查到改芯片的电气特性。

3、晶振

这个符号表示的是晶振，晶振又叫晶体振荡器。一般是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，一般单片机需要这个器件用来产生稳定的脉冲，作为单片机内部的震荡频率。16MHZ表示该晶振的震动频率为16MHZ。

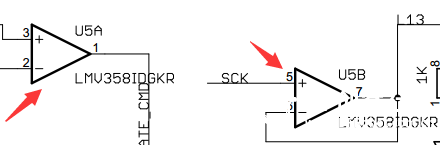

4、运放

运放(operational amplifier,简称OPA）能对信号进行数学运算的放大电路。它曾是模拟计算机的基础部件，因而得名。

采用集成电路工艺制做的运算放大器，除保持了原有的很高的增益和输入阻抗的特点之外，还具有精巧、廉价和可灵活使用等优点，因而在有源滤波器、开关电容电路、数-模和模-数转换器、直流信号放大、波形的产生和变换，以及信号处理等方面得到十分广泛的应用。

该款运放的型号为LMV358IDGKR，通过型号就可以搜索到具体的电气参数。

5、稳压芯片

这块芯片是稳压芯片，类似这种芯片从原理图的形状和外观是看不出来的。唯一的办法就是按照上面的型号去查这个芯片具体是用来干嘛的。

这块芯片是一个稳压芯片输入其最小输入为7V，最大为20V，输出最大1A，输出5V，但是当输入电压大于12V就不能保证1A的输出了，这也是为什么Arduino外部输入电压为7-12的原因了。

同样是一块稳压芯片，这块是稳压3.3V的。再次说明这种芯片只能通过搜索数据手册来确定其功能。

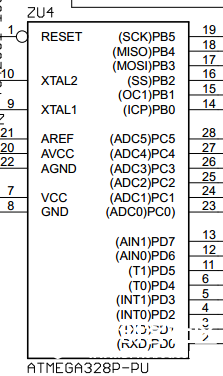

6、MCU，单片机

这块就是传说的UNO的主芯片了，ATMEGA328P-PU，UNO的程序和输出都是靠这块芯片。

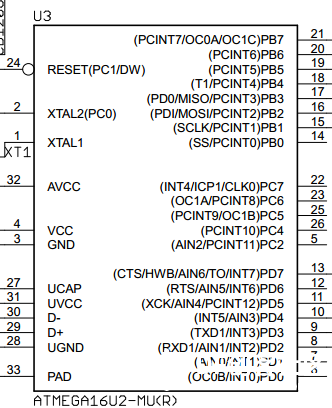

7、USB转串口芯片

这款USB转串口芯片也是Atmel公司的一款单片机，其带有一个USB从机，可以发送usb数据，通过给其烧入固定程序，可以把他变为一个USB转串口芯片。当然我觉得这非常浪费，完全不知道为什么当初Arduino要如此设计。。。

第二期到此结束啦，期待第三篇吧~
