基于NodeMCU的ESP8266实现手机外网控制LED灯，无需Arduino
2016-03-193.4万
AI 快速预览详细
本文介绍了如何使用NodeMCU固件和贝壳物联服务器，通过ESP8266-07实现手机外网控制LED灯。所需硬件包括ESP8266-07、USB转TTL模块、LED灯等。通过刷入支持cjson的NodeMCU固件，编写启动脚本，使ESP8266-07开机自动连接路由器和贝壳物联服务器，从而实现手机外网控制LED灯。适合零基础新手快速上手物联网项目。
|
一、实现思路 将esp8266-07刷上支持cjson（用于处理通信协议）的nodemcu固件，编写自动执行脚本，使esp8266-07开机自动连接路由器，连接贝壳物联服务器，登陆设备，监听服务器发送消息，根据不同消息控制gpio针脚输出高低电平，从而达到控制LED灯的目的。 二、所需硬件

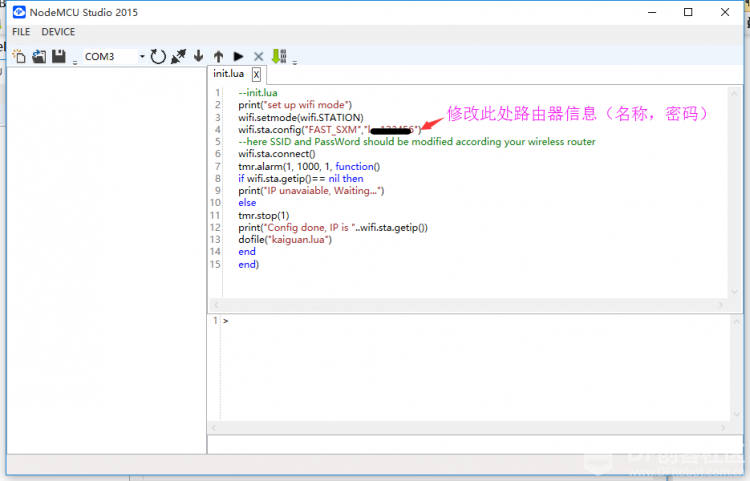

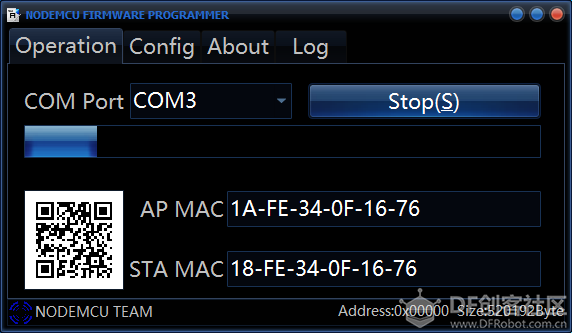

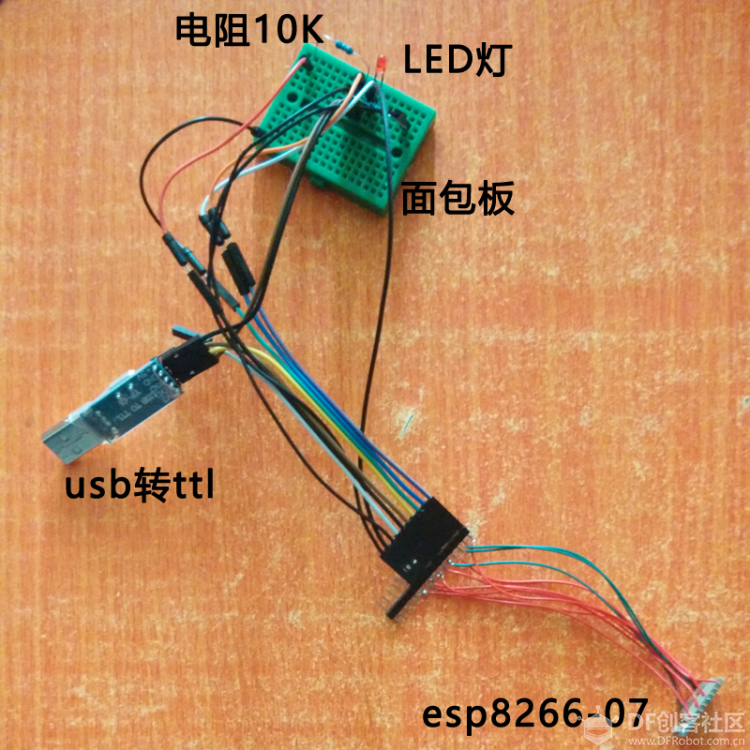

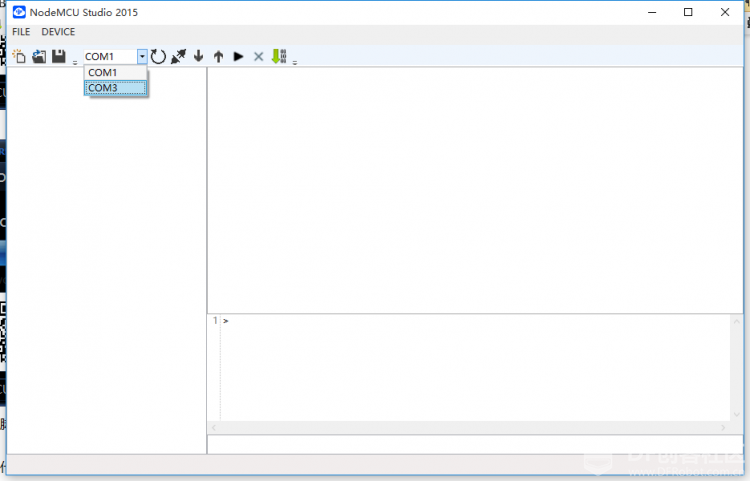

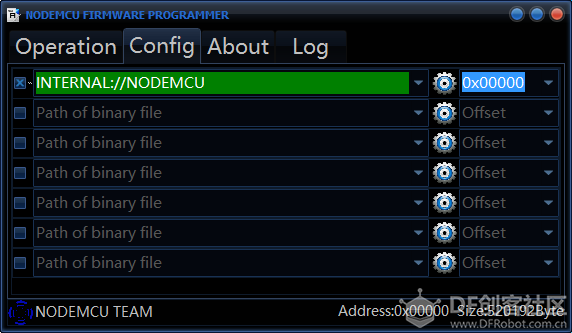

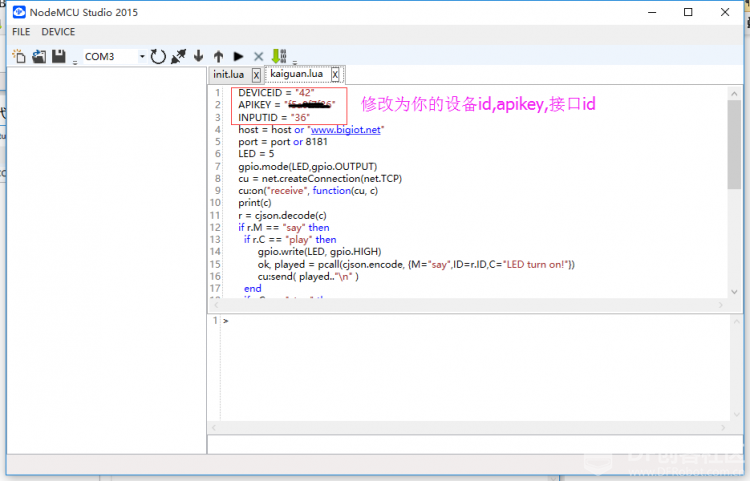

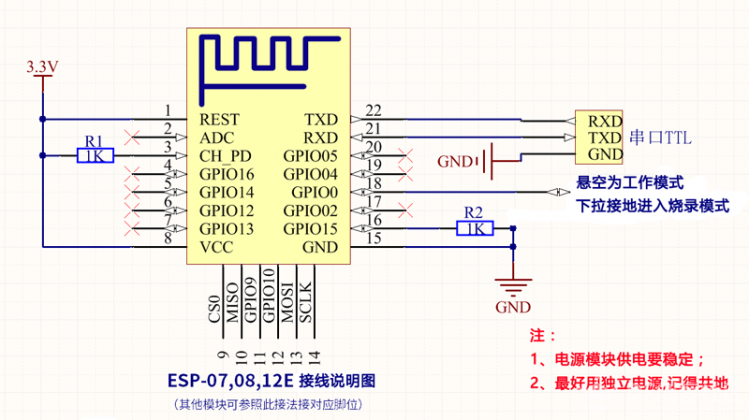

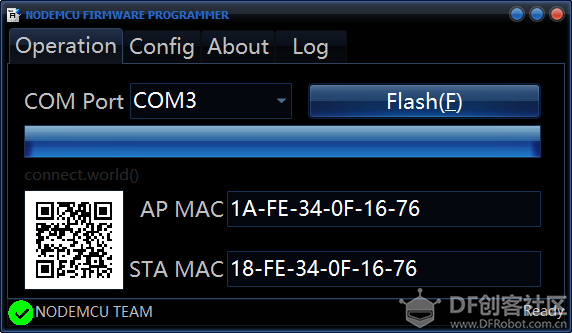

1、接线实物图  2、接线原理图  3、LED灯正极接GPIO14 四、所需软件 1、nodemcu固件（含cjson） 2、esp8266固件烧录工具 3、NodeMCU Studio 2015（相当于Arduino的IDE） 可进本站交流群下载，也可到nodemcu官网查找相关资料。 五、刷写固件 1、按照上述接线说明，进入烧录模式。 2、选择usb转ttl对应端口，选择要刷入的固件。 选择要输入的固件：  选择usb转ttl端口：  刷写完成：  六、写入启动脚本 1、下载代码 本站所有公开代码托管于GitHub,方便大家使用和共同参与完善，地址：https://github.com/bigiot 进入以上链接，依次点击 bigiotArduino -> Download ZIP下载。 下载代码后解压，本示例代码位于bigiotArduino\examples\ESP8266\NodeMCU 2、按照上述接线说明，进入正常工作模式。 3、打开NodeMCU Studio 2015，选择usb转ttl对应端口。  4、打开示例代码中的init.lua，并进行修改，点击向下箭头将代码下载至esp8266。  5、打开示例代码中的kaiguan.lua，进行修改，点击向下箭头将代码下载至esp8266。  6、输入node.restart()重启esp8266，看到本地ip说明连接路由器成功，看到welcome to bigiot 说明连接贝壳物联服务器成功，看到checkinok说明设备登录成功。  七、登录用户中心对话设备，遥控设备输入play、stop验证，LED灯是否有变化。  使用Arduino APP控制:  原文出自：http://www.bigiot.net/help/20.html |
