3D+Arduino课程（面向中学生）——升降机（初稿）
2016-03-193.5万
精华项目
AI 快速预览详细
本课程介绍了如何通过3D打印和Arduino控制制作一款简易升降机。项目包括3D建模、电路连接和Arduino编程。学生将学习使用触摸延迟开关和碰撞开关来控制升降机的运动。所需材料包括3D打印机、触摸延迟开关、碰撞开关、减速电机等。通过这个项目，中学生可以锻炼动手能力和逻辑思维。
|

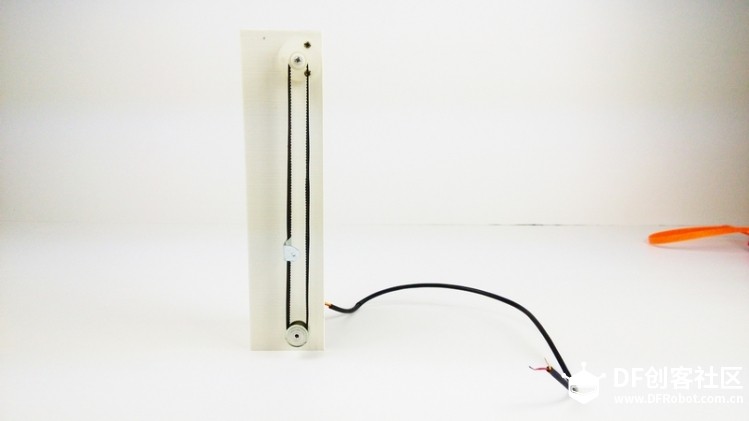

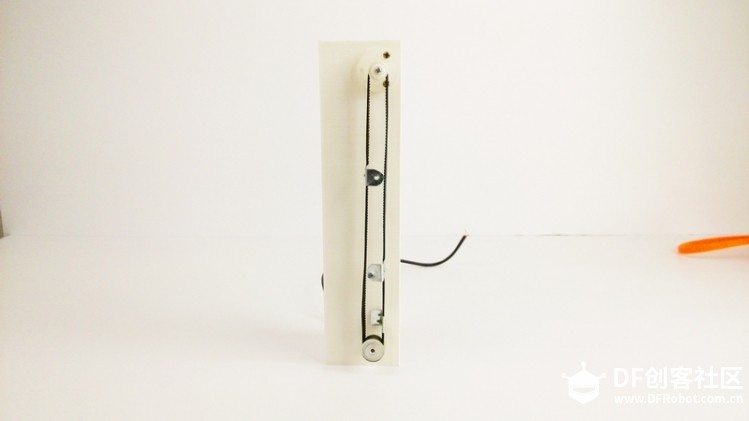

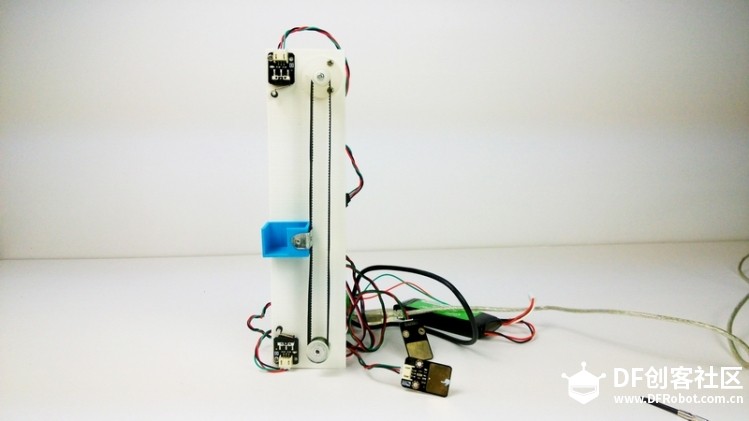

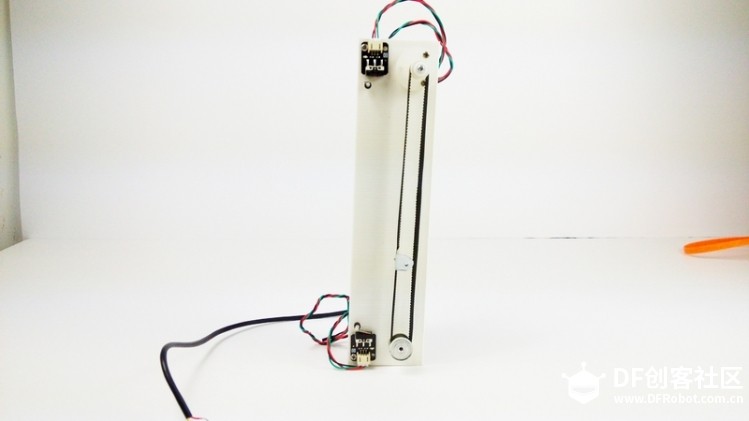

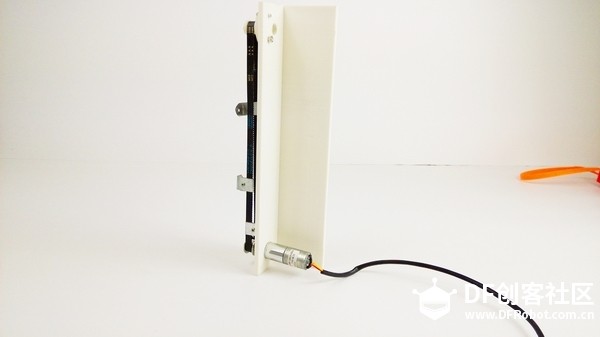

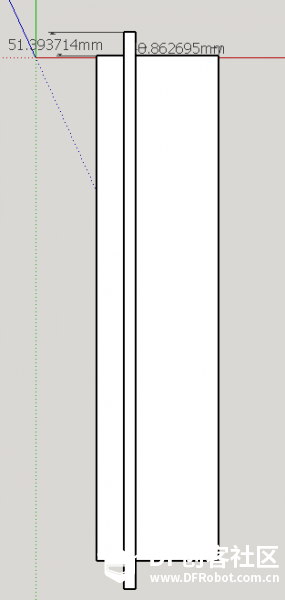

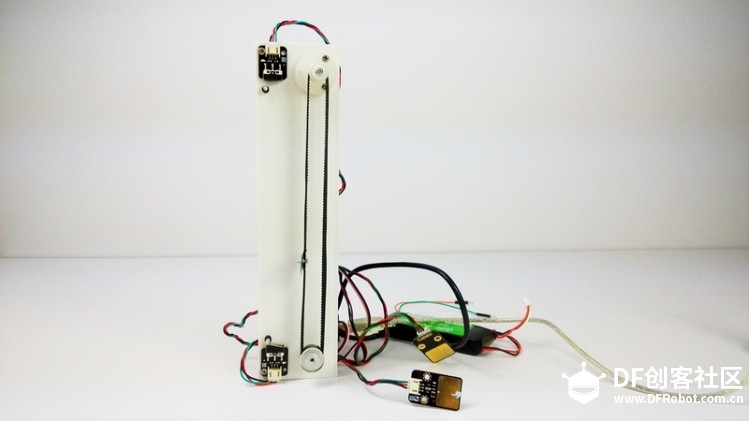

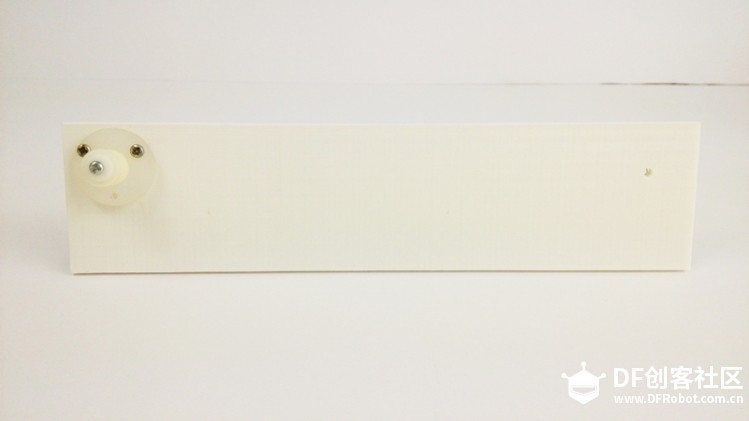

案例简介： 本次课程介绍一部简易的升降机，通过触摸延迟开关控制升降，通过碰撞开关中断升降。 技术要领： Sketchup设计制作升降机支架的机械结构件；3D结构件的打印与安装； 认识并学会使用触摸开关、碰撞开关，驱动并控制减速电机，物理电子电路连接结与焊接； Arduino 编程控制功能实现。 https://www.tudou.com/programs/view/JIu-1uNXR_4  器材列表： 工具：Overlord pro 3D打印机 焊笔 焊丝 材料：PLA（白、蓝） 触摸延迟开关（2） 碰撞开关（2） UNO 、电机驱动板、IO拓展版（各1） 12V减速电机、同步轮 皮带 杜邦线（若干） 第一部分建模 此次作品的模型，都是非常简单的，不再详细介绍。只给出支架、电梯箱模型图参考： 电梯支架  主视图  左视图  俯视图 电梯箱：   第二部分电路连接（稍后补上） 第三部分代码编写： 第四部分组装：  安装转轮  安装电机皮带    限位开关  触摸开关 *原创项目，未经允许谢绝转载！ |
-
-
349 Bytes, 下载次数: 717
售价: 10 创造力 [记录]
代码
求回复
赞一下
