3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）

2016-04-0410.2万

hnyzcj

UID: 164

590文章

50粉丝

779获取喜欢

精华项目

AI 快速预览详细

本次课程介绍了如何使用3D打印技术和Arduino控制器制作一台无线供电风扇。学生将学习使用Sketchup设计风扇结构，并通过Overlord Pro 3D打印机打印出来。此外，还会学习无线发射和接收模块的使用，以及物理电子电路的连接与焊接。最终，学生能够制作出一个实际可用的无线供电风扇。

案例简介：本次课程介绍使用无线供电模块来制作一台桌面小风扇。

技术要领：Sketchup设计制作风扇在机械结构件；使用Overlord Pro 3D打印机打印处结构并正确安装；

认识并学会无线发射和接收模块,使用锂电池充电器板作为供电，物理电子电路连接与焊接；

作品展示：

http://www.tudou.com/programs/view/zhnyCKrH06M

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图2

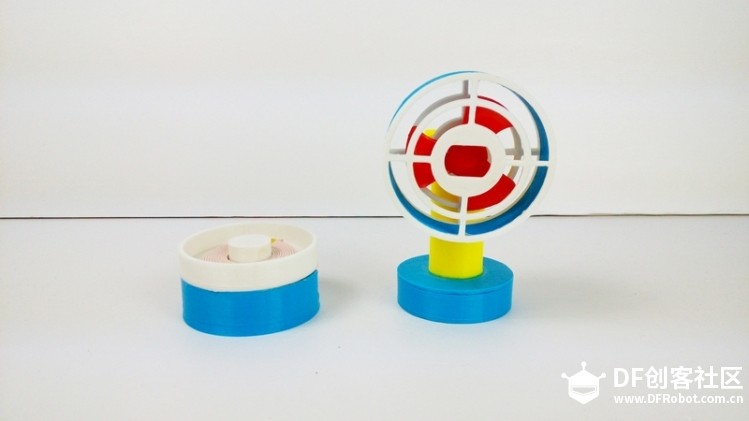

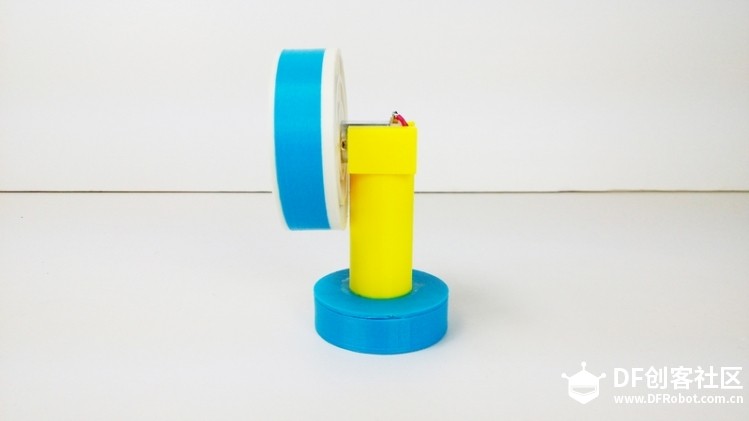

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图1

工具：Overlord pro 3D打印机

焊笔

焊丝

材料：PLA（白、蓝、黄）

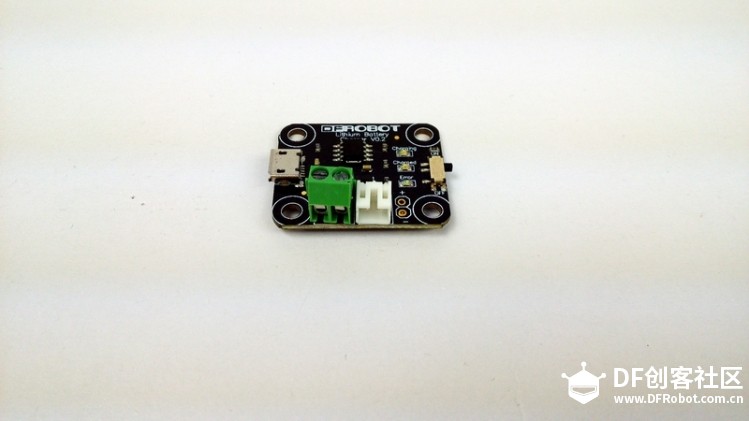

锂电池充电器

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图5

无线供电模块（5V1A）

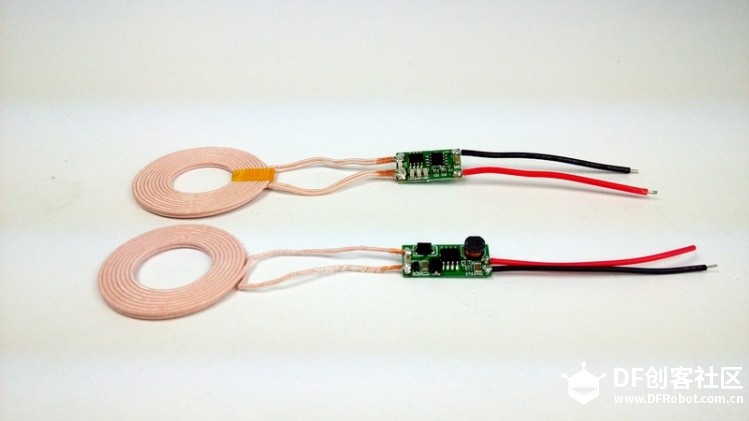

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图6

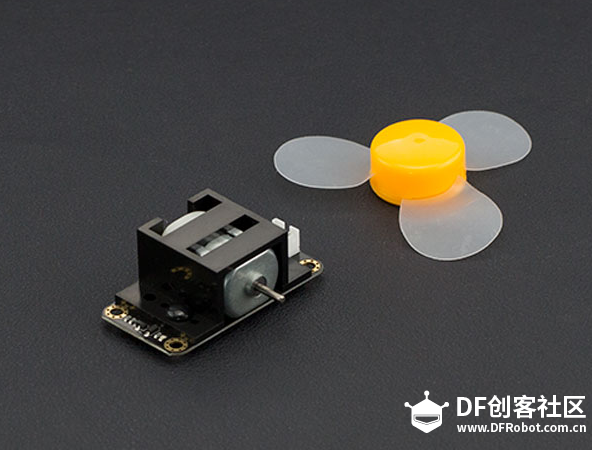

130直流电机

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图7

3.7V电池

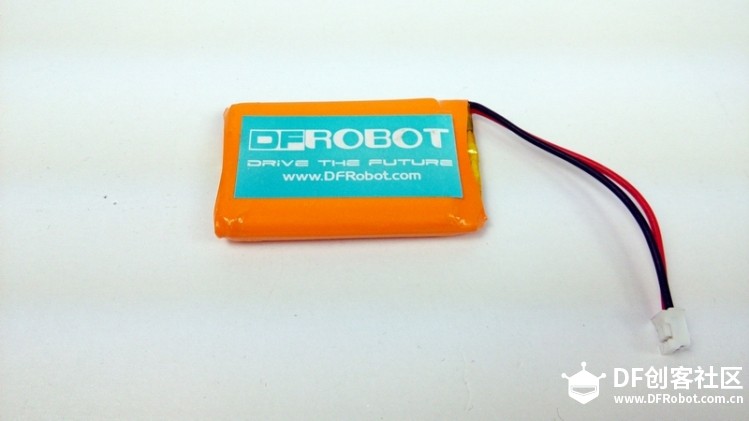

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图4

杜邦线（若干）

结构建模：

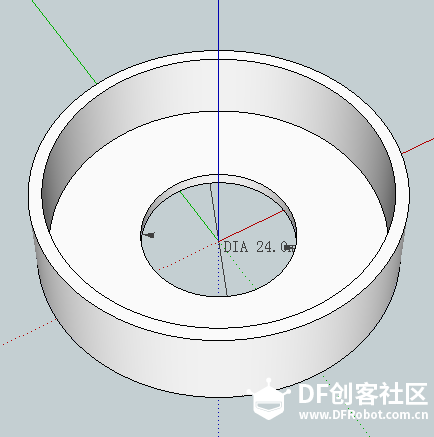

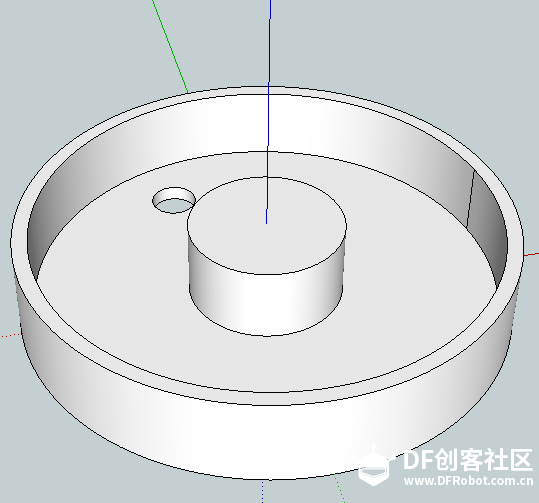

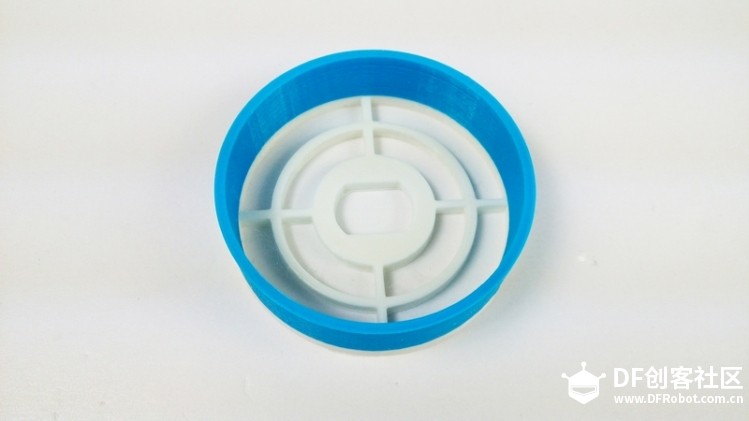

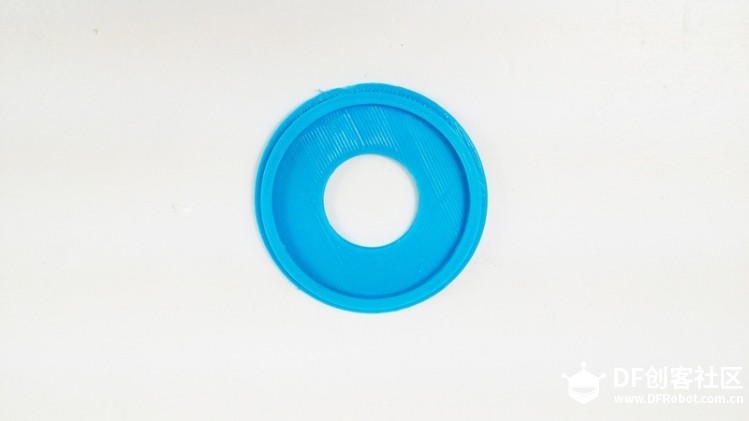

本作品的结构模型共有以下8部分构成：无线发射端容器A（蓝色）、无线发射端容器B(白色)、无线接收端容器（蓝色）、无线接收容器盖板、立柱（黄色）、电机固定槽（黄色）、扇罩后（蓝白）、扇罩前（白）

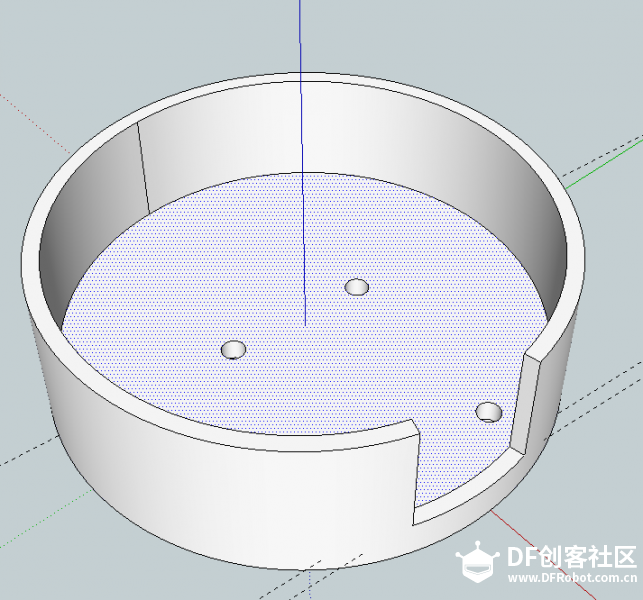

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图17

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图17

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图8

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图16

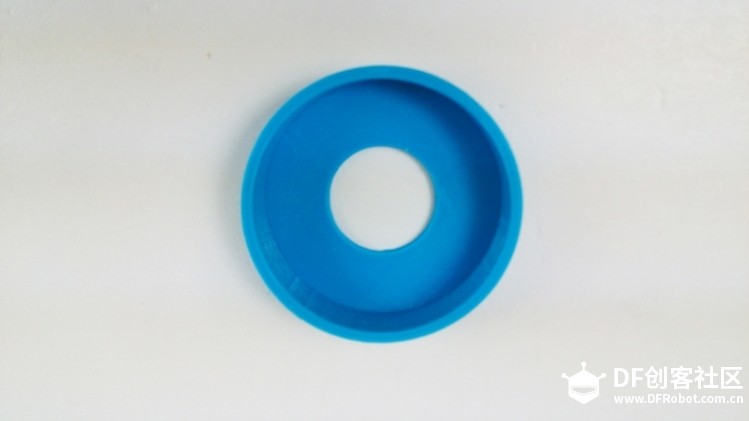

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图10

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图15

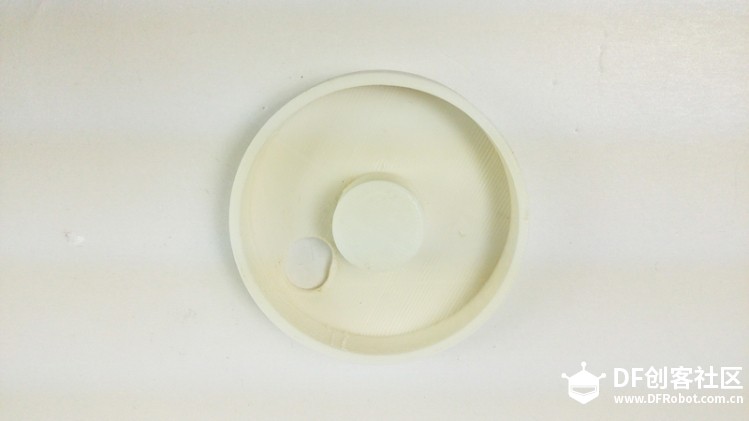

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图9

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图18

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图11

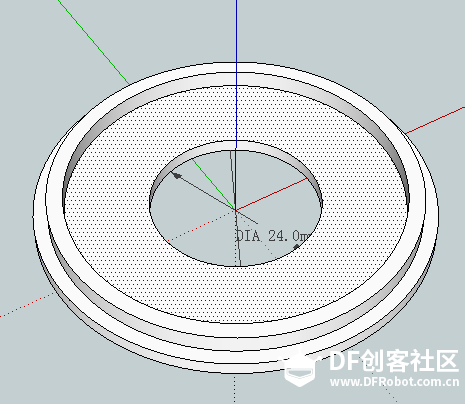

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图19

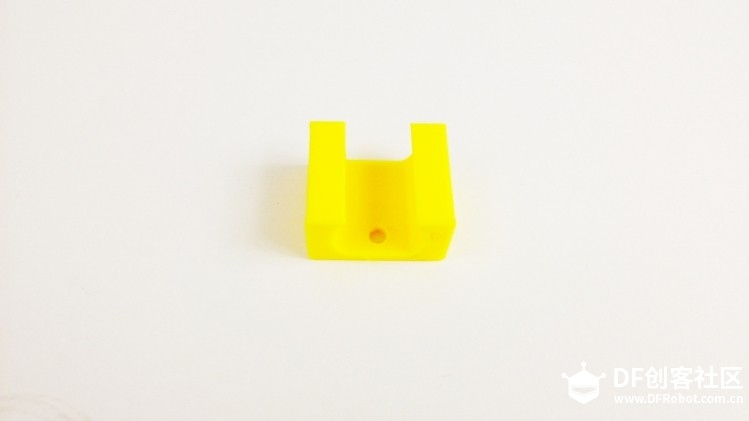

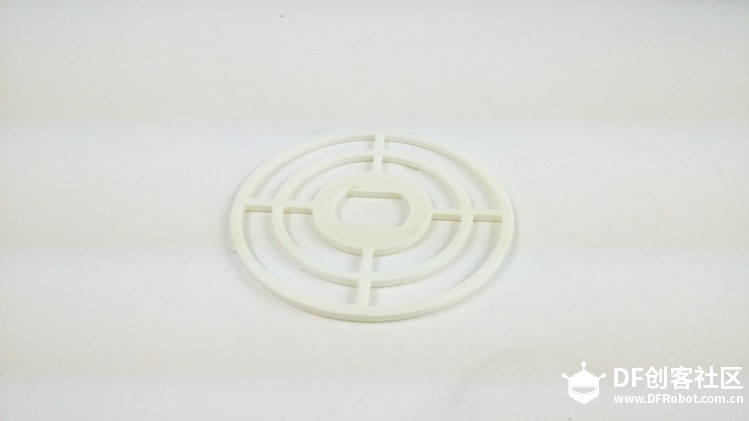

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图12

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图13

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图20

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图14

由于此次建模构件实在太多，放在后面的跟帖中介绍。

电路连接：
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图21

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图21

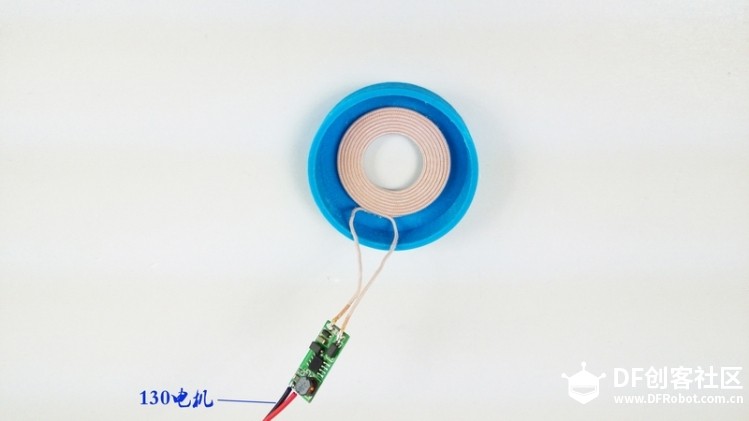

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图22

构建组装：

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图23

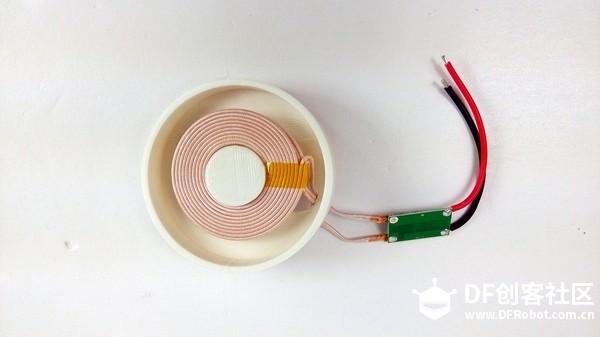

将发射端电路板从白色容器的孔中穿出
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图26

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图26

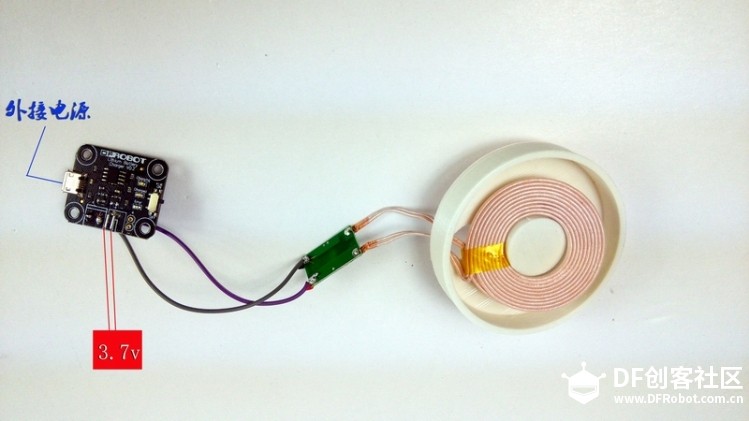

与锂电池充电器焊接，注意正负极
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图24

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图24

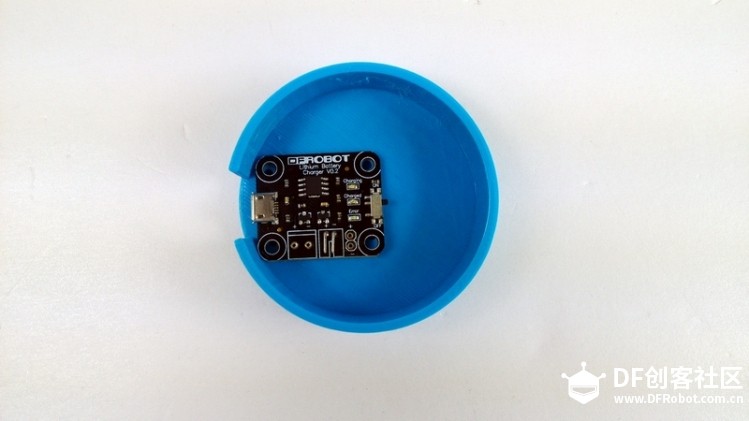

锂电池充电器放置于底层容器中
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图29

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图29

接收端置于接收端容器中，用AB胶粘牢

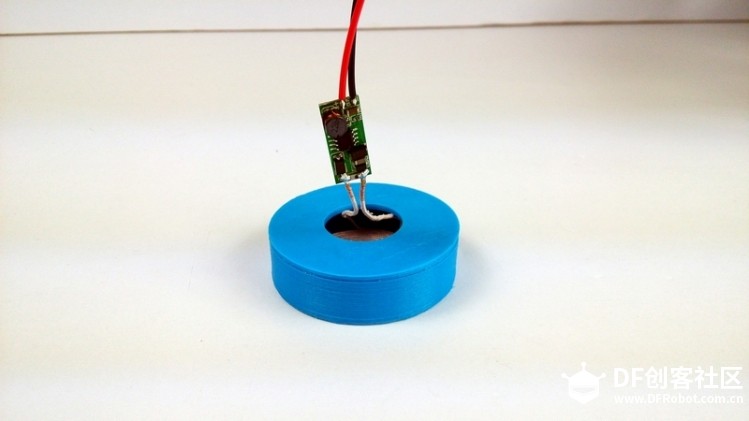

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图25

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图25

将接收端盖板盖上

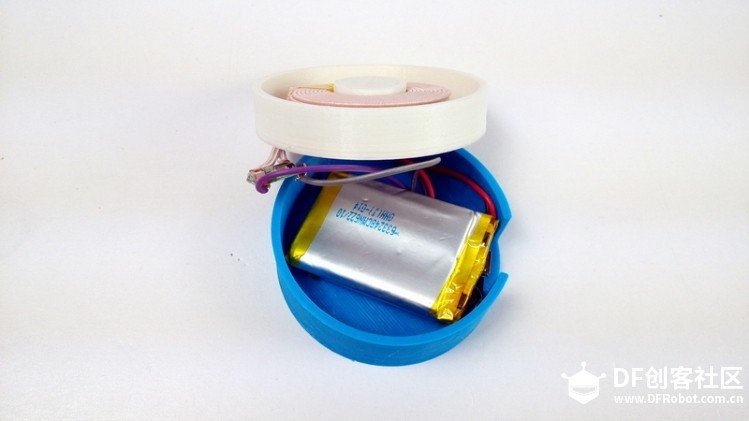

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图27

将3.7V电池置于发射端容器中
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图28

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图28

用AB胶粘牢，此时发射端制作完成。
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图30

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图30

将立柱风扇后罩安装好
3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图31

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图31

安装扇叶

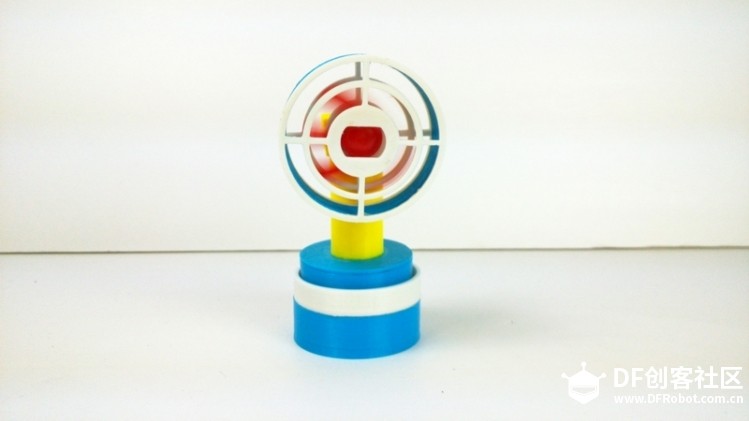

3D+Arduino课程（面向中学生）——无线供电的风扇（初稿）图3

前扇叶安装

拓展应用：本作品只是简单的让风扇转起来，没有使用什么新的功能。如果想要添加新的功能的话，可以使用Arduino控制器，例如让风扇转头，控制风量…………脑洞打开自己想去吧……

模型文件
*原创项目，未经允许谢绝转载！

课程, 电子电路, 设计制作, 中学生, 打印机
