Arduino · 可调LED计时器：打造直观时间流逝显示

简单的计时器，计时器的规则是：逢3进2.5，逢10进1。
计时器分为三阶。
第一阶：3为一秒（1为0.2秒X3+开头延时X2X0.2）
第二阶：3为30秒（1为10秒X3）
第三阶：3为15分钟（1为5分钟X3，共900秒）

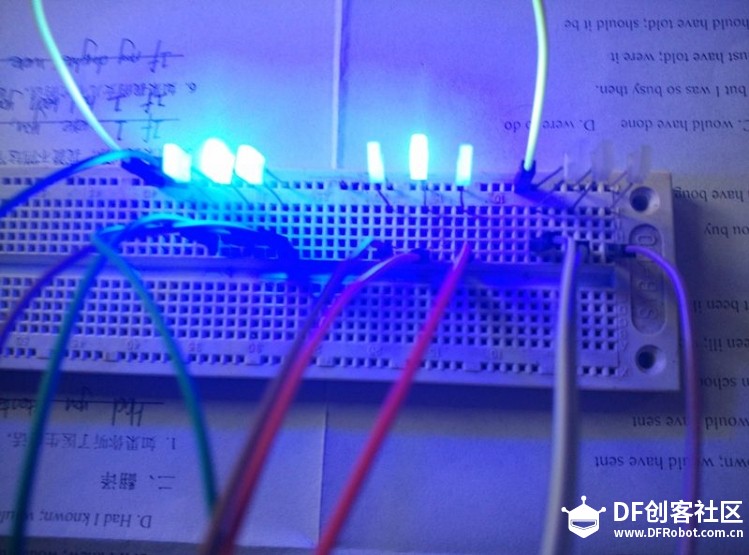

打造基于“Arduino”的可调LED计时器图1

<font face="黑体" size="2">int l1=13;
int l2=12;
int l3=11;
int l4=10;
int l5=9;
int l6=8;
int l7=7;
int l8=6;
int l9=5;
int a;
int j;
int c;
void miao();
void tenmiao();
void thomiao();
void thoomiao();
void setup()
{
pinMode(l1,OUTPUT);
pinMode(l2,OUTPUT);
pinMode(l3,OUTPUT);
pinMode(l4,OUTPUT);
pinMode(l5,OUTPUT);
pinMode(l6,OUTPUT);
pinMode(l7,OUTPUT);
pinMode(l8,OUTPUT);
pinMode(l9,OUTPUT);
}

void loop()
{
tenmiao();
thoomiao();
digitalWrite(l7,HIGH);
thoomiao();
digitalWrite(l8,HIGH);
digitalWrite(l7,LOW);
thoomiao();
digitalWrite(l9,HIGH);
digitalWrite(l8,LOW);
digitalWrite(L6,LOW);
delay(20000);
digitalWrite(l8,HIGH);
digitalWrite(l9,LOW);
delay(200);
digitalWrite(l7,HIGH);
digitalWrite(l8,LOW);
delay(200);
digitalWrite(l6,HIGH);
digitalWrite(l7,LOW);
delay(200);
digitalWrite(l5,HIGH);
digitalWrite(l6,LOW);
delay(200);
digitalWrite(l4,HIGH);
digitalWrite(l5,LOW);
delay(200);
digitalWrite(l3,HIGH);
digitalWrite(l4,LOW);
delay(200);
digitalWrite(l2,HIGH);
digitalWrite(l3,LOW);
delay(200);
digitalWrite(l2,HIGH);
digitalWrite(l1,LOW);

}
void miao()
{
digitalWrite(l1,HIGH);
delay(200);
digitalWrite(l1,LOW);
delay(200);
digitalWrite(l2,HIGH);
delay(200);
digitalWrite(l2,LOW);
delay(200);
digitalWrite(l3,HIGH);
delay(200);
digitalWrite(l3,LOW);
}
void tenmiao()
{
 miao();
 miao();
 miao();
 miao();
 miao();
 miao();
 miao();
 miao();
 miao();
 miao();
}
 void thomiao()
 {
  digitalWrite(l6,LOW);
digitalWrite(l4,HIGH);
tenmiao();
digitalWrite(l4,LOW);
digitalWrite(l5,HIGH);
tenmiao();
digitalWrite(l5,LOW);
digitalWrite(l6,HIGH);
tenmiao();
  }
  void thoomiao()
  {
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
   thomiao();
    }</font>
