3D+Arduino课程（面向中学生）——厨下式燃气报警器
2016-04-132.5万
精华项目
AI 快速预览详细
本次课程介绍了如何通过3D打印和Arduino技术制作一个厨下式燃气报警器。项目包括电池元件盒、顶盖板和底盖板的建模，以及电路连接和程序编写。最终效果是一个能够检测燃气泄漏并发出警报的安全装置。难度适中，适合中学生动手实践。
|

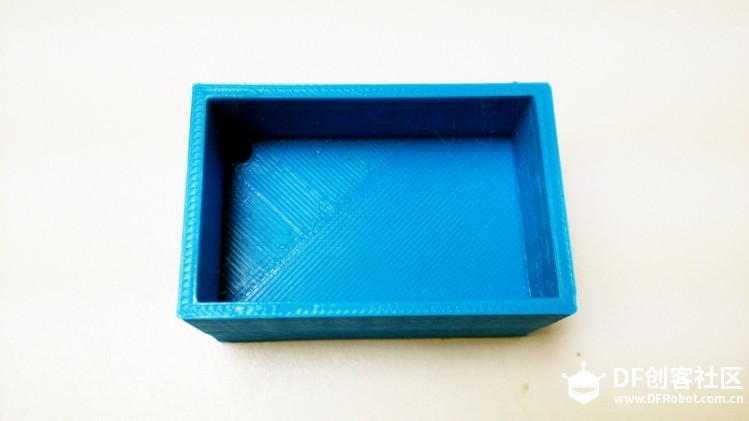

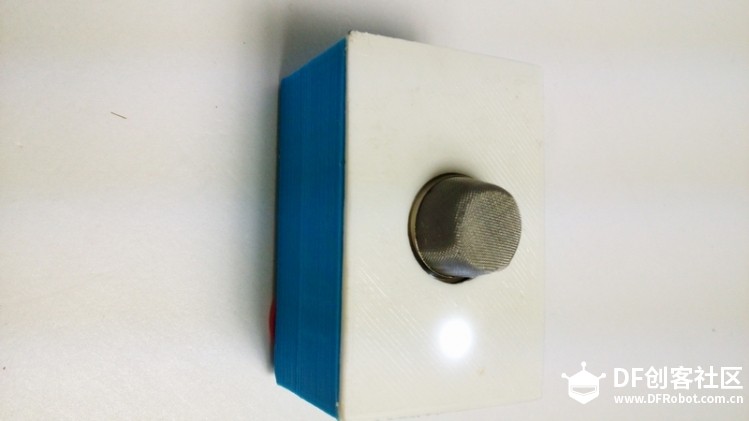

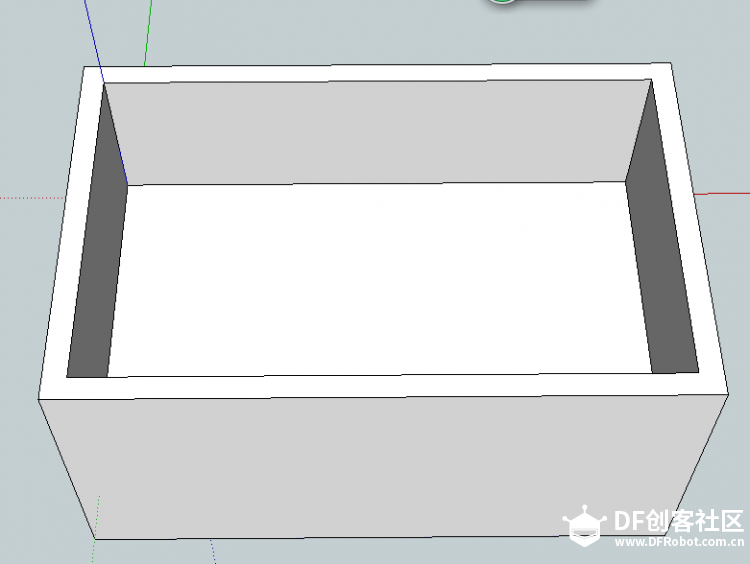

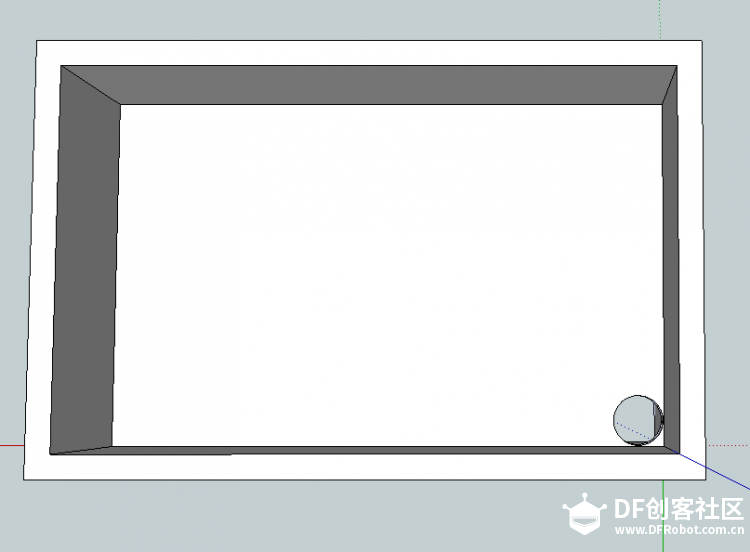

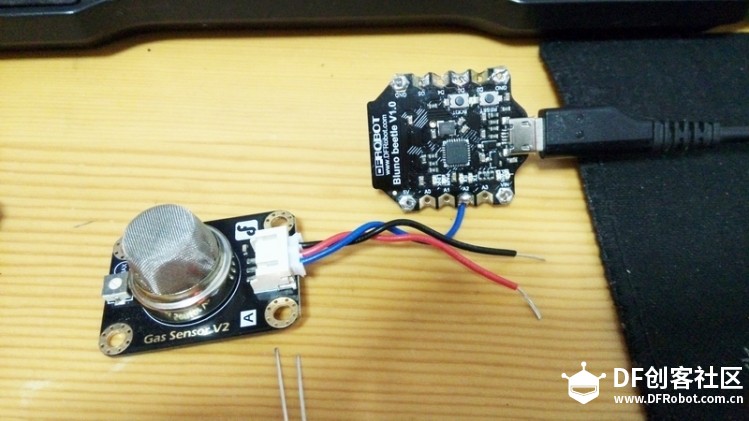

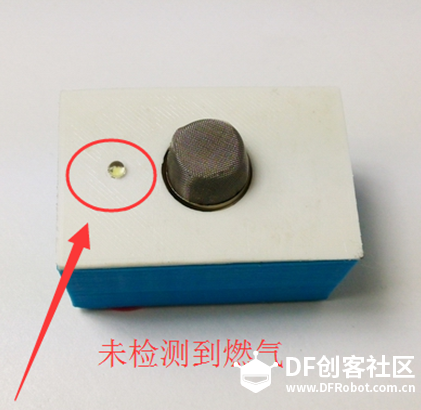

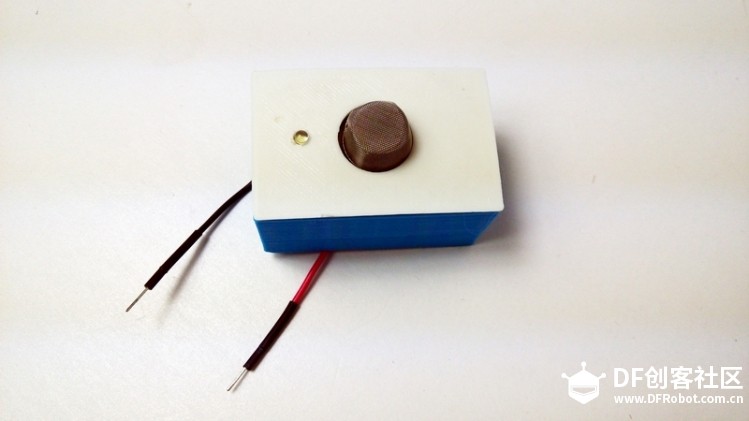

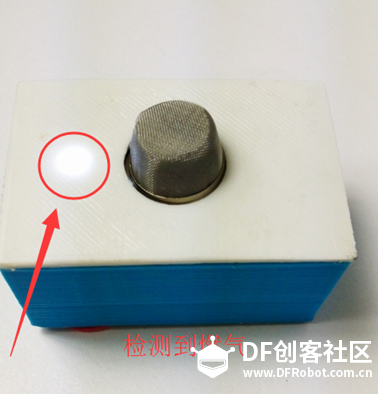

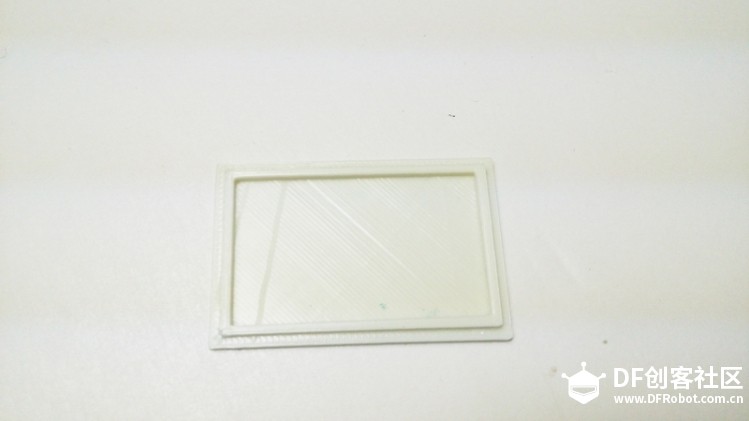

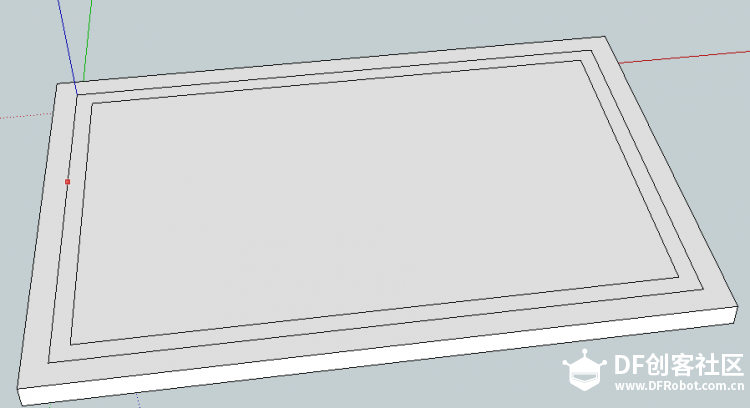

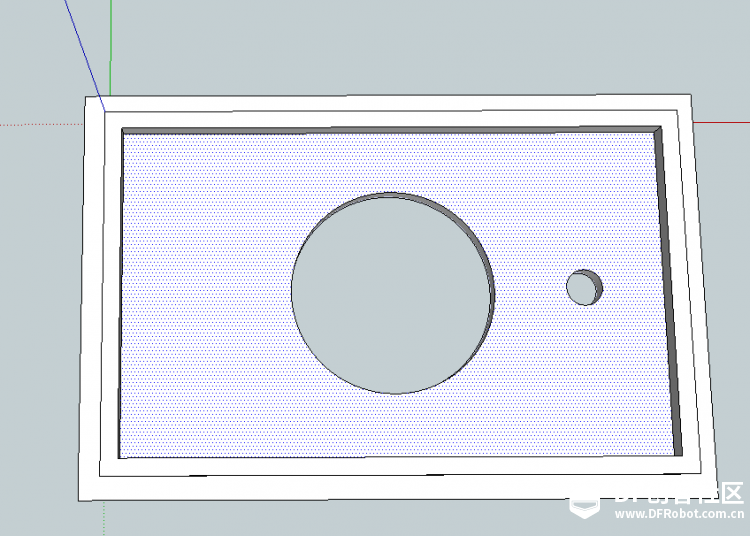

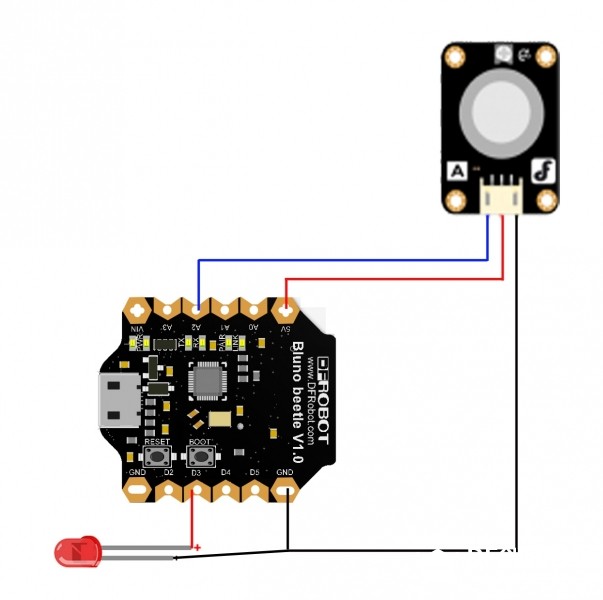

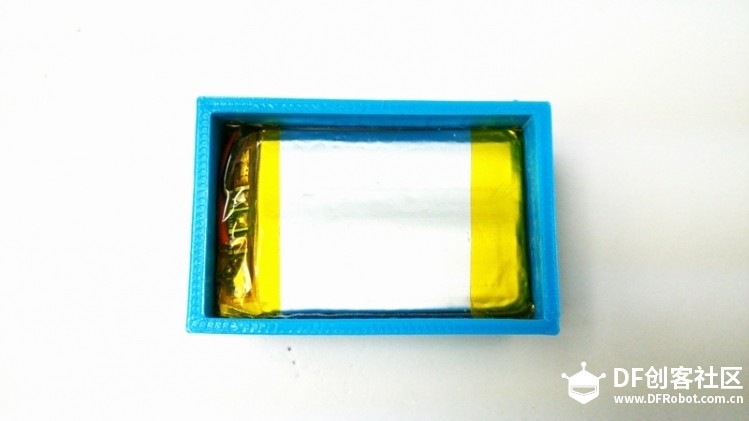

天然气给现代人的生活带来了很多便利，但是事情总是具有两面性的，如果天然气泄露是一件十分严重的事情，为了保证我们的安全，人们通常在燃气容易发生泄露的地方安装燃气报警器。这就是我们这次课的任务——厨下式燃气报警器。  作品展示： 效果图如下   工具器材： 工具：Overlord pro 3D打印机、 焊笔、焊丝 材料：PLA（白、蓝）、 3.7V锂电池、杜邦线若干、烟雾传感器（MQ2）、Bluno beetle、白色LED。 结构建模： 本作品的结构模型共有以下3部分构成：电池元件盒、顶盖板、底盖板。 电池元件盒 1.打开Sketchup，点击菜单镜头——标准视图——顶部，使用矩形工具绘制一个51MM,32MM大小的矩形。  2.使用偏移工具向外侧偏移2MM作为壁厚  3. 使用拉伸工具将内部和外框向上拉伸2MM  4. 使用环绕观察工具将其翻转到底部，用直线工具将其封闭。  5. 将刚绘制的直线删除，并使用拉伸工具将外框拉伸10MM  6. 将顶部平面进行翻转，将外框使用拉伸工具拉伸15,MM。  7. 使用圆形工具绘制一个半径为2.5的圆，并用拉伸工具在底面上打孔。  实物图  底盖板 1.以上述电池元件模型第三步为基础，使用偏移工具以内部框线向内偏移1.5M。  2. 以内部框线为基础向上拉伸2MM。  实物图  顶盖板 1.以上步中底盖板为基础使用直线工具连底面对角线，以其交点为原型绘制一个半径为9MM的圆。  2. 选中圆形外框线，图元信息段改为99,使用拉升工具在底面上打出一个孔位。  3. 同样方法制作一个半径为2.2的孔位。  实物图  程序原理： 当MQ2检测到燃气值达到制定的极限值，LED亮起。 电路连接：  按上图所示连线，将LED、MQ2焊接在BlunoBeetle上。  代码下载见附件： 组件安装： 分别将电池、BlunoBeetle、烟雾传感器安装在电池元件盒子里，再将底层盖板和顶层盖板盖上，如下图所示。  测试作品： 将你的烟雾传感器上电后，安放在厨房燃气灶下的燃气接入口，试试你家的燃气是否泄露。你可能觉得这个东西很LOW吧，别着急精彩随后就到……  *原创项目，未经允许谢绝转载！ |
