哈喽哈喽各位大家好！上节课中大家已经学习了制作厨下式燃气报警器。不过大家可能觉得这东西有些坑人！没错，没错，确实有些坑。本课就来填坑！厨下式燃气报警器是置于灶台下方，当燃气泄露时，报警器上的LED灯亮起。不过你得打开橱柜的门把头伸进去才能看见。也没有声音报警，即使是有声音，也很难听到。很显然这样的方式，没有方便用户，到是给增加了“麻烦”。改造：通过蓝牙来搞定，用上次的报警器作为检测装置，再做一个信息接收反馈装置，把信息反馈给用户就行了，当然不能再让大家把头伸到橱柜下面。

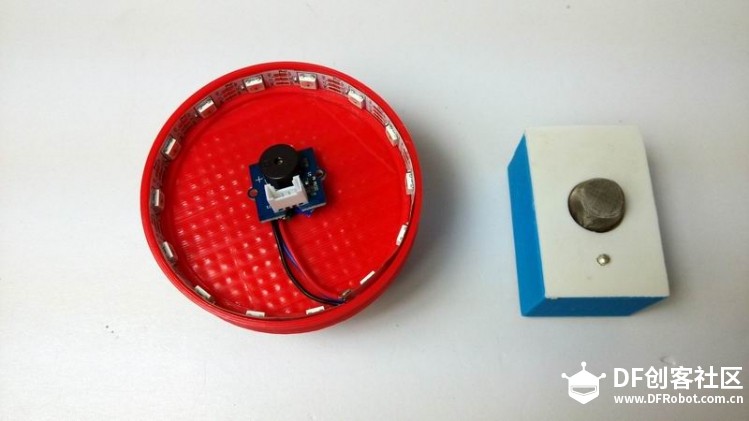

作品展示：

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图24

http://www.tudou.com/programs/view/4638EfnRZ2o

工具器材：

工具：Overlordpro 3D打印机、焊笔、焊丝

材料：PLA（白、蓝、红、灰）、3.7V锂电池、杜邦线若干、烟雾传感器（MQ2）、Bluno beetle、白色LED、蜂鸣器、RGBLED灯带、Bluno Romeo mini(Bluno beetle)

结构建模：

本作品的结构模型共有以下2部分构成：灯带圆盒、主控盒。

灯带圆盒

1. 打开Sketchup，点击菜单镜头——标准视图——顶部，使用圆形工具绘制一个半径为40的圆。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图1

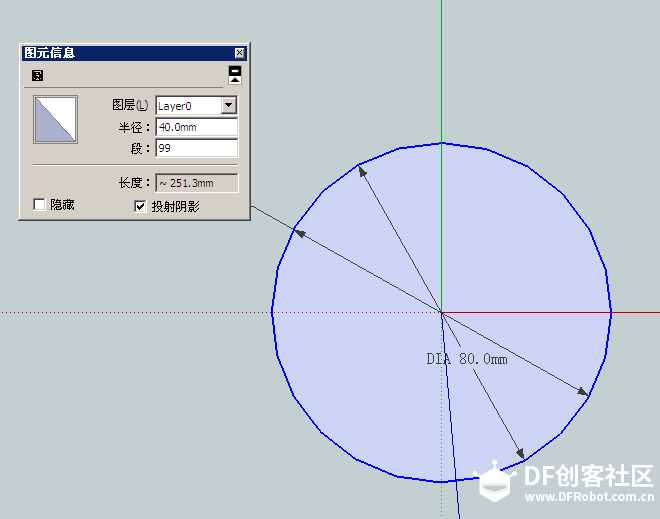

2. 在圆外圈上点击鼠标右键，选择图元信息，将段的值设为99。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图2

3.使用拉伸工具向上拉伸3MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图3

4.使用偏移工具内偏移1.5MM

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图4

5.再次使用偏移工具将内圈圆向内偏移1.5MM

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图5

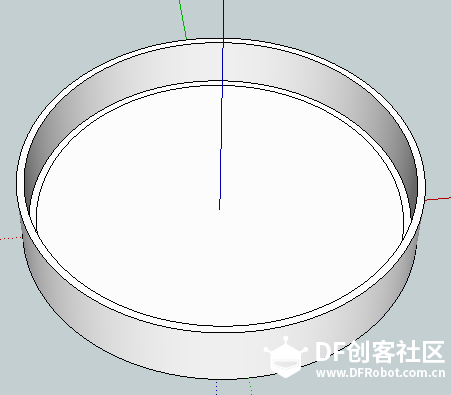

6. 使用拉伸工具将外框圆拉伸11MM

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图6

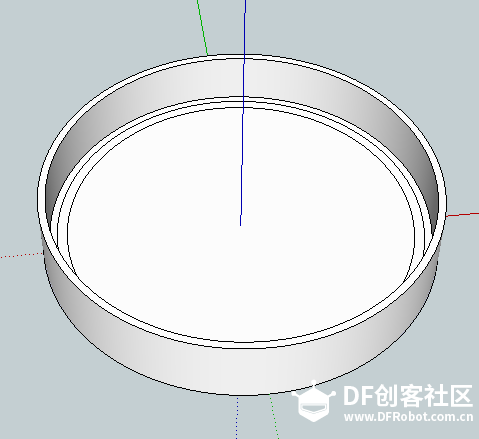

7. 使用偏移工具将内框圆向内偏移2MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图7

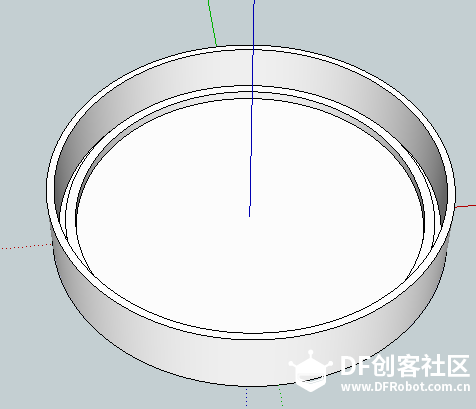

8. 将内框圆向上拉伸2MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图8

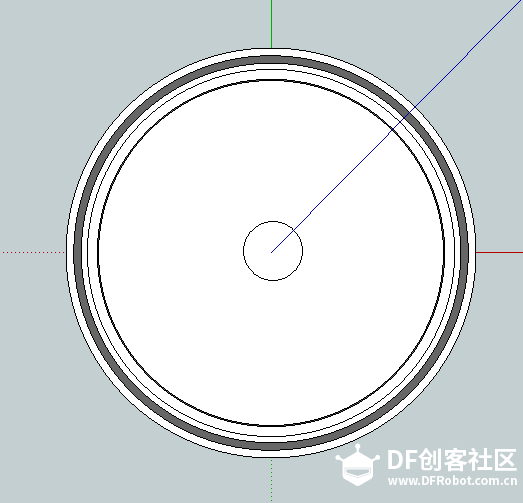

9. 将视图切换到顶部，以原点为圆心绘制一个半径为6MM的圆。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图9

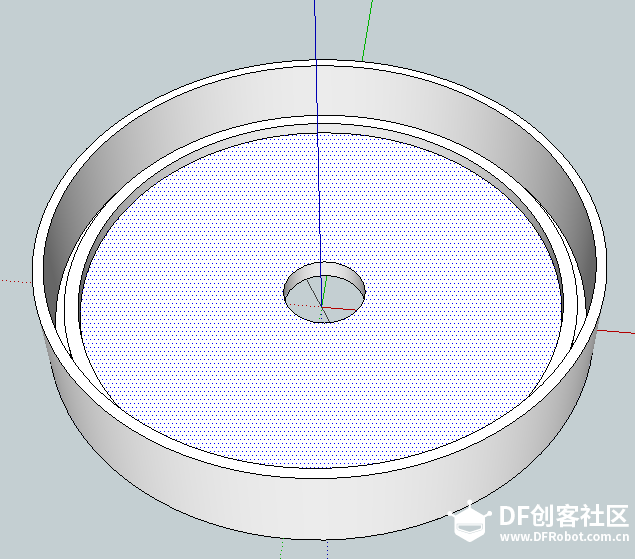

10. 使用推拉工具将圆形达成孔。.

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图10

主控盒：

1.打开Sketchup，点击菜单镜头——标准视图——顶部，使用矩形工具绘绘制一个48MM,39MM的矩形。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图11

2. 使用偏移工具向外偏移1.6MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图12

3. 使用圆弧工具绘制圆角。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图13

4. 使用拉伸工具分别将外框线拉伸27MM，内部拉伸2MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图14

5. 翻转到底部使用直线工具封闭底部，并删除多余线段。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图15

6. 在矩形3.9宽度的一面绘制矩形19,6MM。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图16

7. 使用推拉工具，打出一个矩形孔位。

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图17

程序原理：

当接受到侦测端发送的信号后，RGB灯带亮起，蜂鸣器响起，发出报警信息。

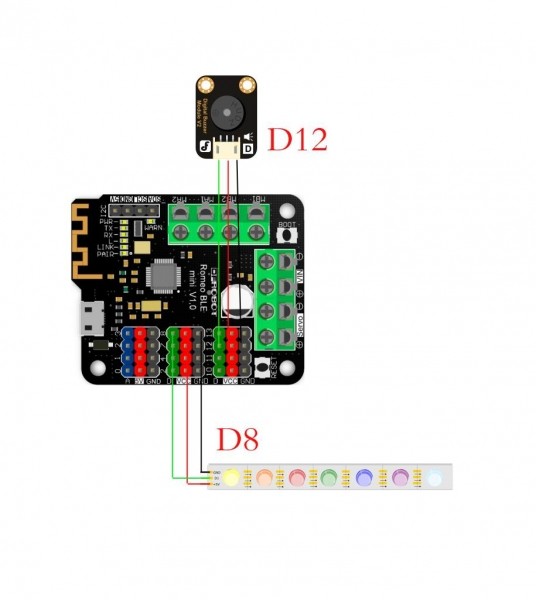

电路连接：

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图18

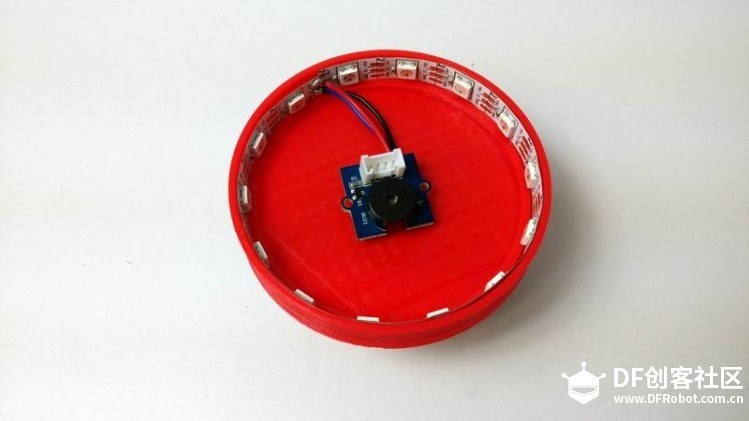

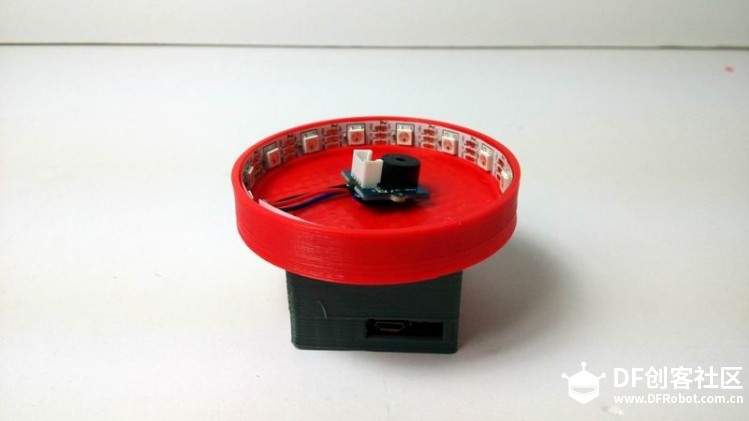

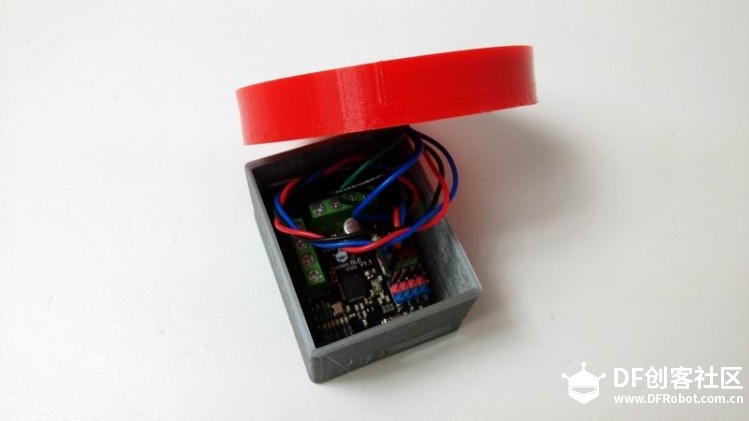

组件安装：

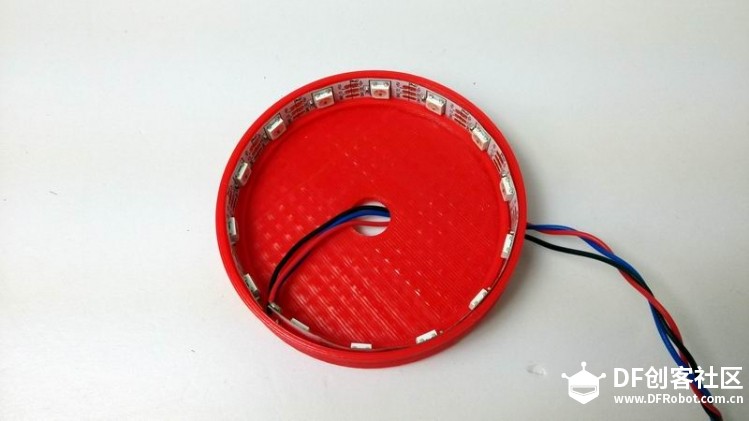

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图19

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图22

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图20

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图21

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图23

测试作品：

3D+Arduino课程（面向中学生）——厨下燃气报警器V2.0图25

改进与拓展：

1.减小接受信号端主控盒子尺寸。

2.接收端内置电池。

*原创项目，未经允许谢绝转载！
