3D+Arduino课程（面向中学生）——炫彩手棒单体与组合体
2016-05-032.2万
精华项目
AI 快速预览详细
本课程介绍了如何使用触摸开关与RGB灯带制作炫彩手棒单体与组合体。通过Sketchup设计并使用Overlord Pro 3D打印机打印结构件，创意地使用传感器实现灯带的开关。适合中学生的STEM教育项目，能够锻炼他们的设计和编程能力。
|

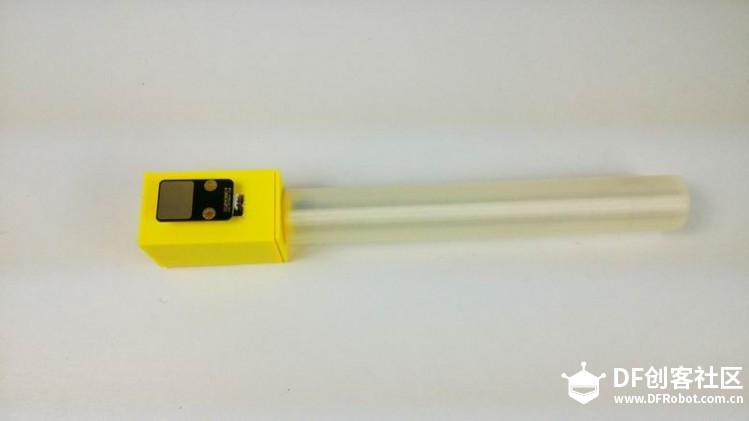

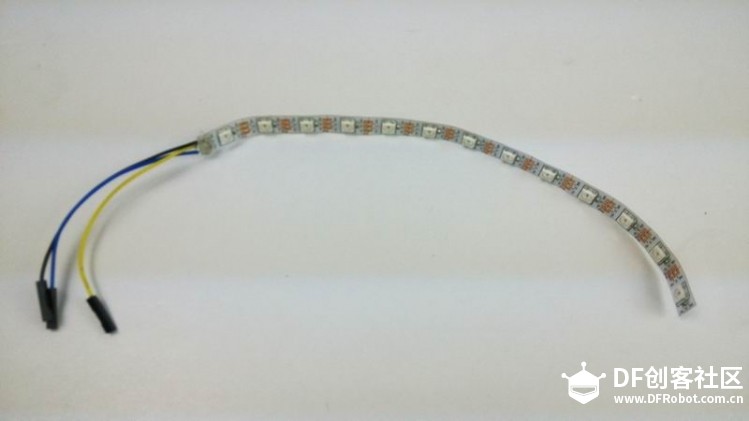

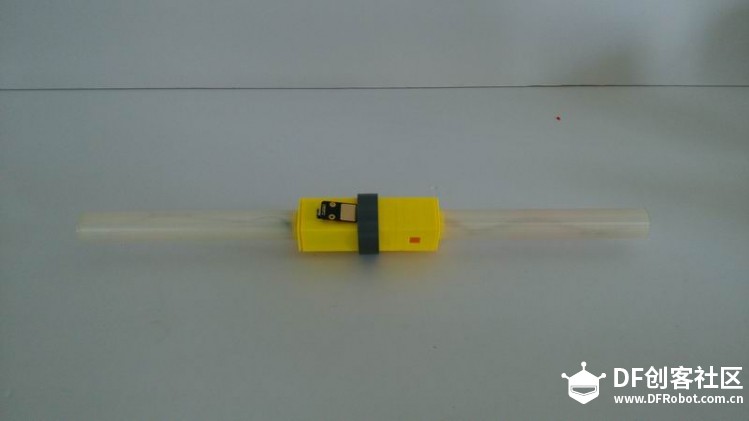

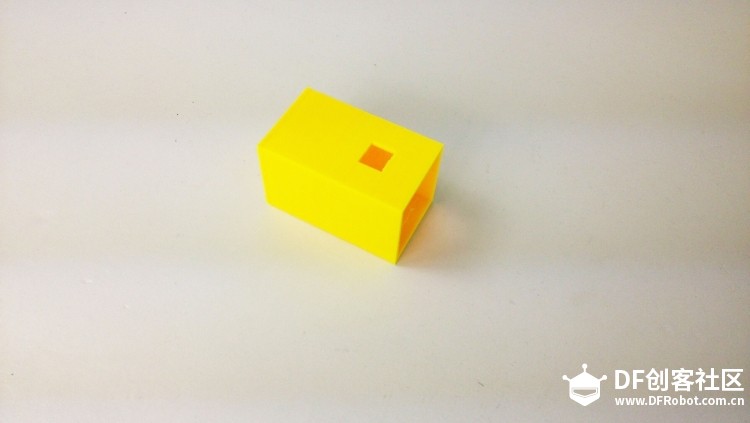

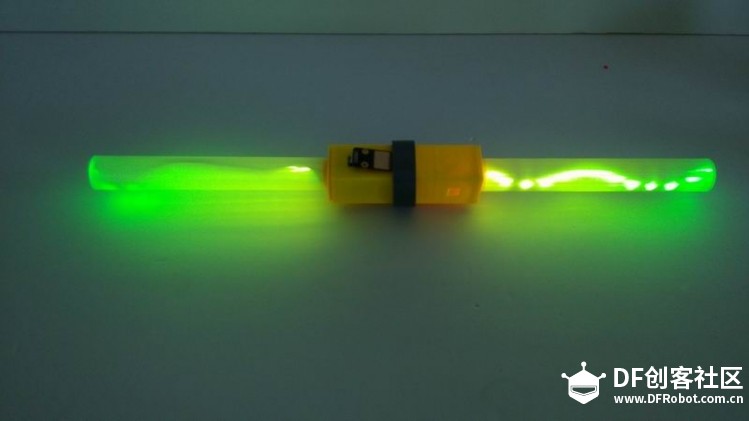

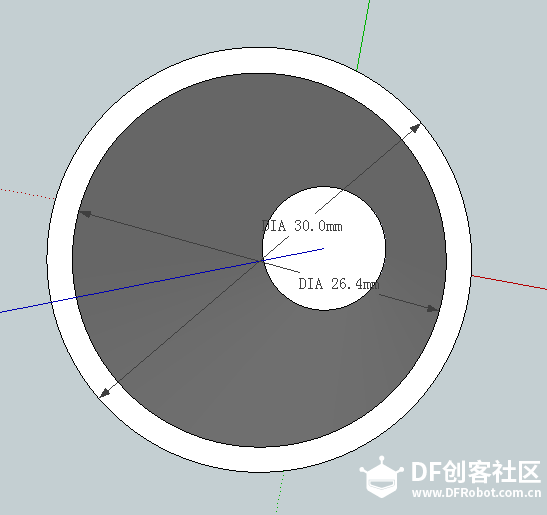

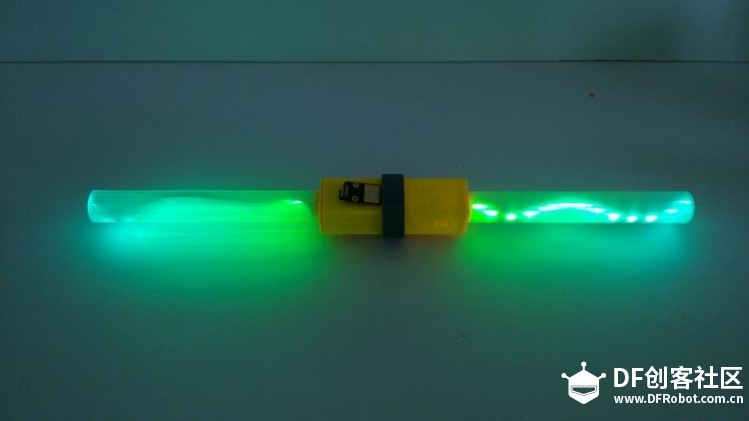

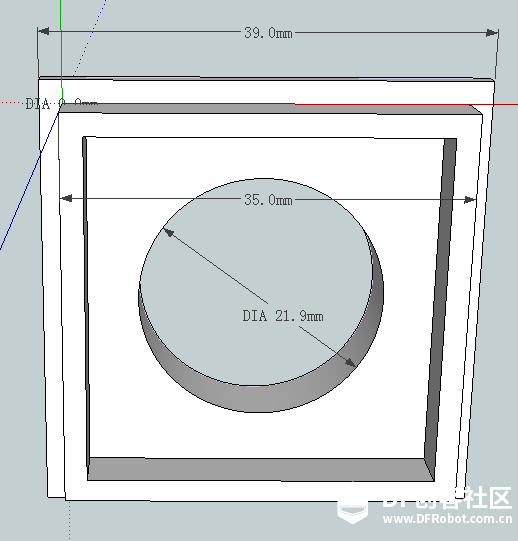

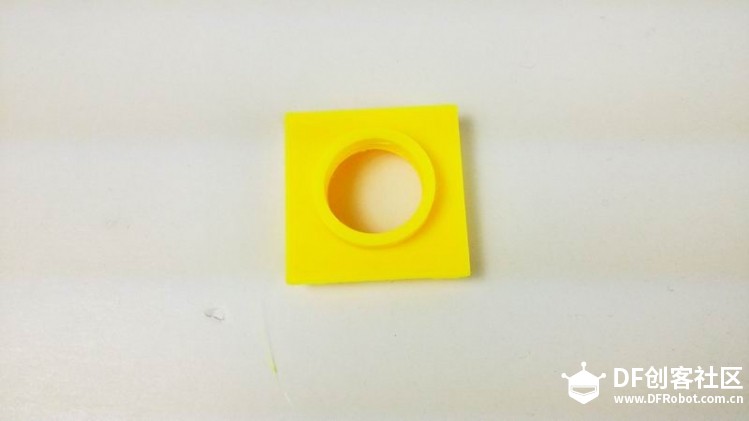

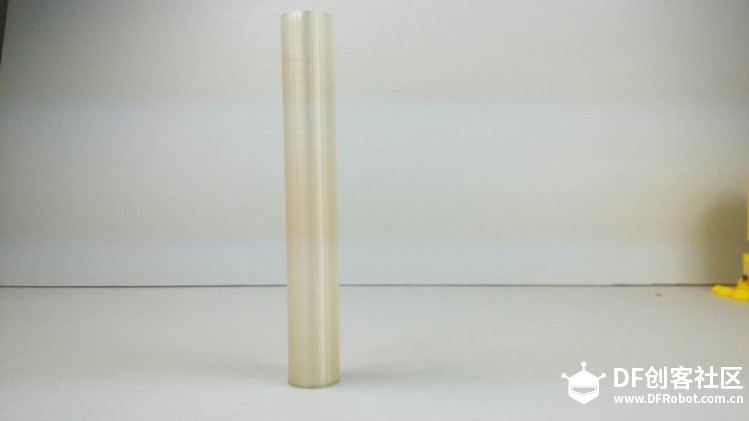

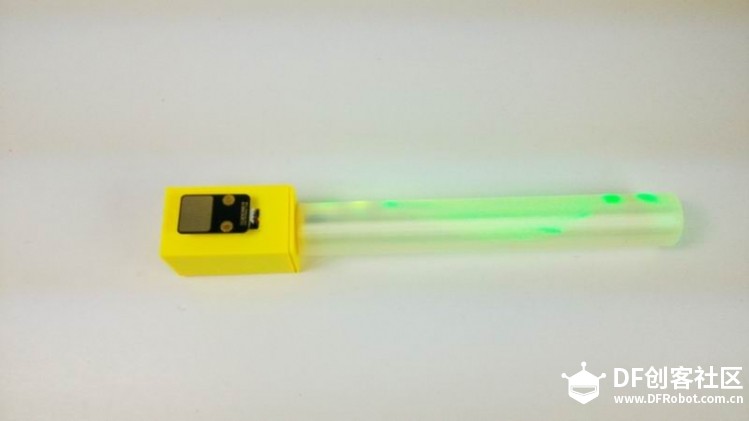

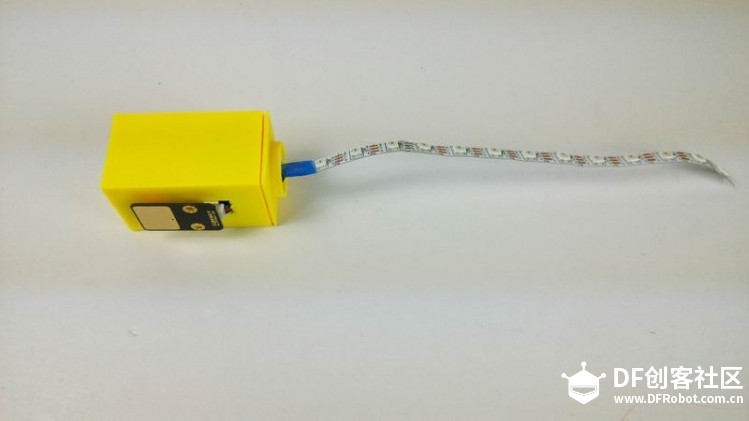

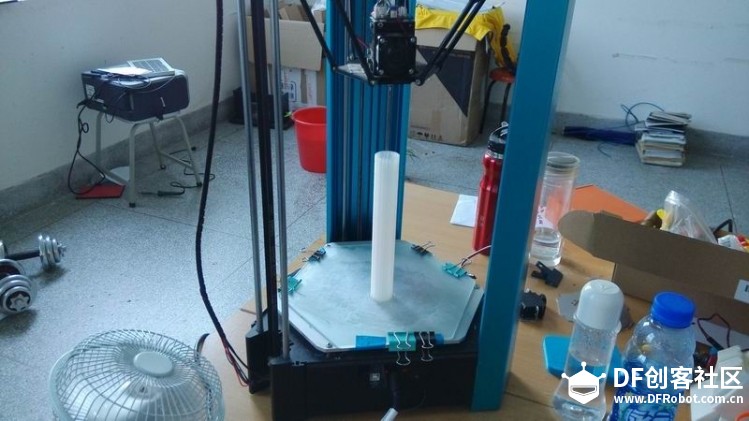

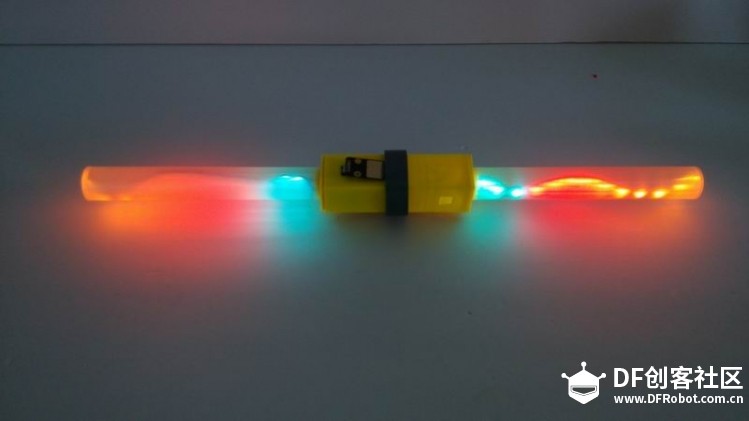

3D+Arduino课程（面向中学生）——炫彩手棒单体与组合体 案例简介：本次课程介绍使用触摸开关与RGB灯带制作炫彩手棒单体与组合体。 技术要领：Sketchup设计制作手棒的机械结构件；使用Overlord Pro 3D打印机打印结构件，并正确安装；创意的使用传感器实现灯带的开关。 作品展示：     工具器材： 工具：Overlordpro 3D打印机、 焊笔、焊丝、锉刀 材料：PLA（透明、黄、灰）、3.7V锂电池、杜邦线若干、触摸延迟开关、 beetle、beetle 拓展板、RGBLED灯带。 结构建模： 本作品的结构模型共有以下几部分构成：灯罩、手柄、盖板、连接件。 灯罩部分： 本部分模型绘制制作一个壁厚为1.8mm，高度为200mm的圆柱外壳。具体建模过程不再详细叙述。  模型结构  打印实物 手柄部分： 1.打开SKETCHUP，点击“镜头”——“标准视图”——“顶部”，使用矩形工具绘制长度为35mm的正方形。  2.使用“偏移”工具向内偏移2mm。  3.使用拉伸工具对内外部分分别进行拉伸2MM。  4.翻转到底部，使用直线工具对其进行封闭，并删除多余的辅助线。  5.使用拉伸工具对外壳进行拉伸60MM。  6.使用卷尺工具在上步中外壳表面定位平面上一个12*11MM的矩形。并使用推拉工具打出孔位。  盖板部分： 此部分建模内容略  盖板模型图  盖板打印图 连接件：  连接件模型图  打印实物图 程序原理： 触摸按钮被触摸后，LED灯带亮起。 电路图：  组装     拓展： 1.我这里的设计偷了个懒，对于单体只用了个触摸开关，大家完全可以使用别的传感器来进行，例如振动……。 2.合体部分，我这里使用了还是一块主控，如果真正想做成两个独立部分的话可以这样玩。设计如下 假设分为A，B两部分，其中A部分可以沿用上述设计，B部分在A 部分基础上将触摸开关改为霍尔传感器，在A部分底部放置强磁铁，当两部分合体后，B 亮起。  最后一张图灯罩打印完成 *原创项目，未经允许谢绝转载！ |
-
-
1.01 KB, 下载次数: 5
售价: 5 创造力 [记录]
代码
