本项目是一个面向中学生的3D+Arduino课程，通过使用DH11温湿度传感器和PTC制冷片制作一个简易冰箱。项目包括使用Sketchup设计并使用Overlord Pro 3D打印机打印结构件，最终实现制冷功能。适合中学生学习3D打印和Arduino编程，并能在炎炎夏日享受到冰镇饮料的清凉。
|

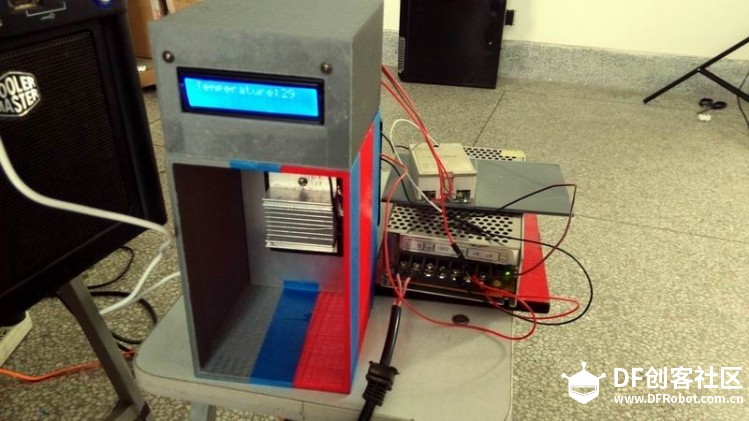

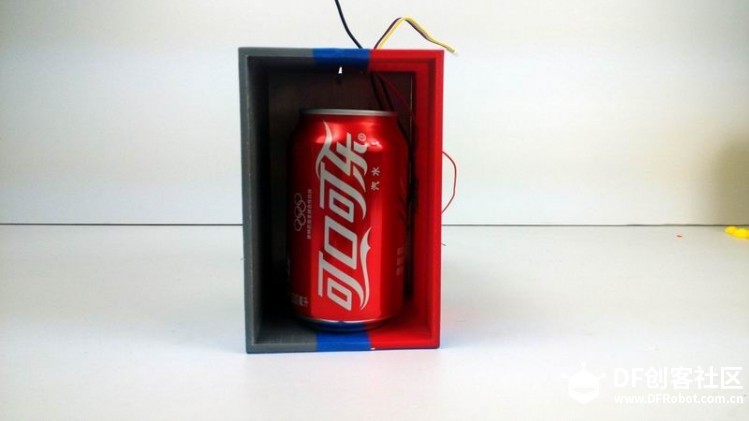

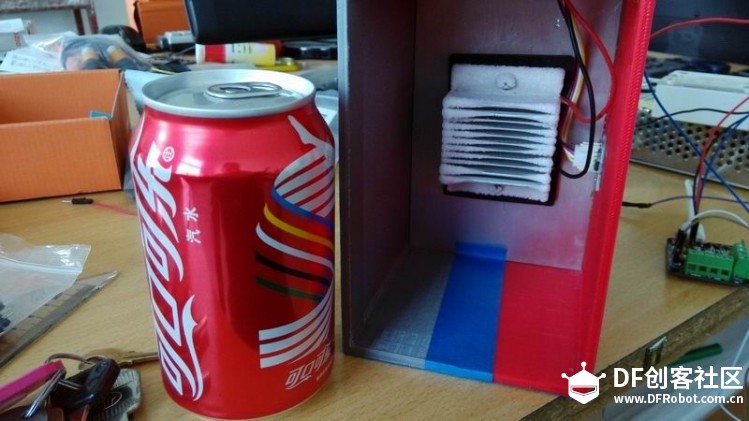

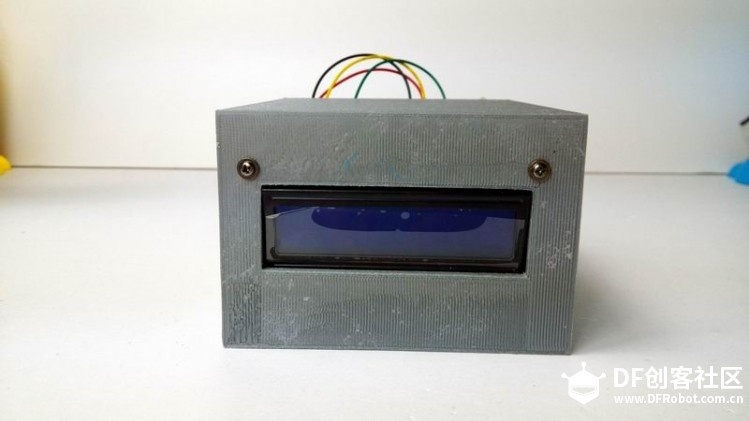

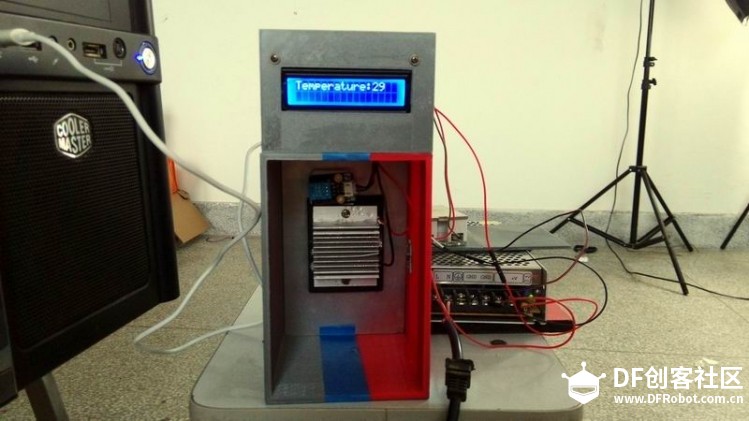

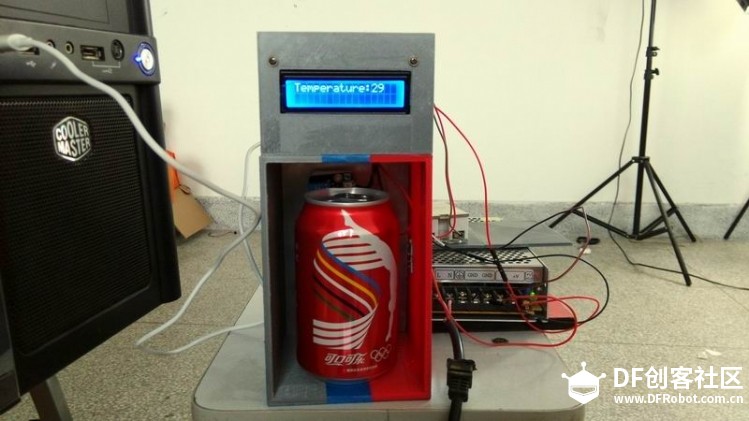

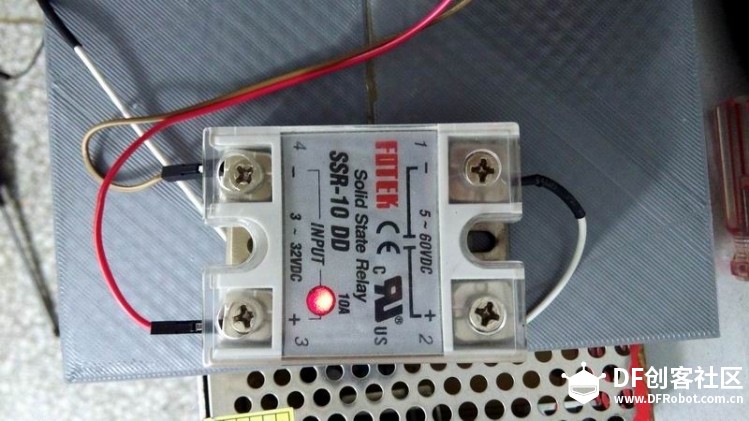

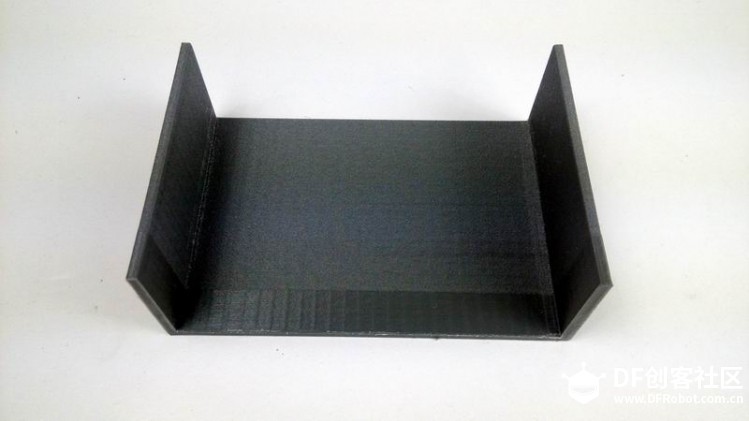

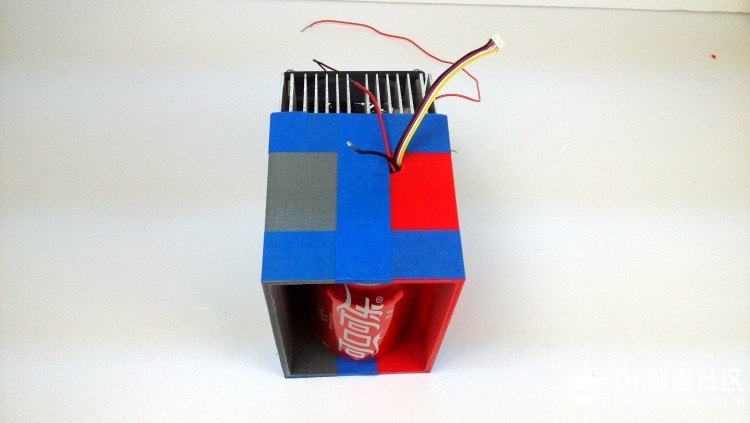

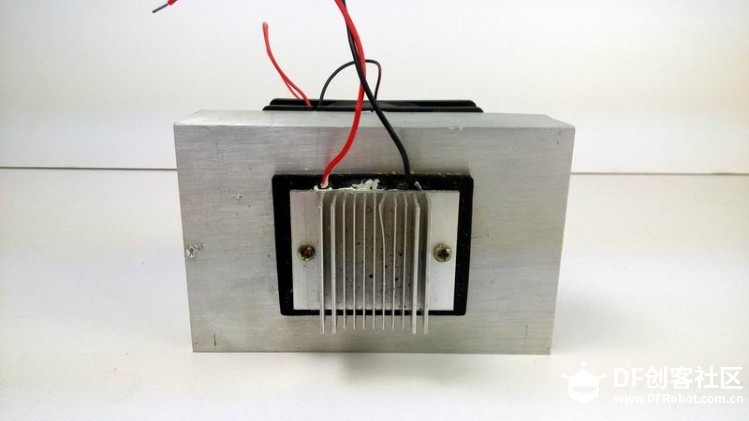

炎炎夏日，酷热难耐，对于我这样办公室么有空调的人来说，如果能喝上一口冰镇的可乐，也是一件美好的事情。那么下面就让美好的事发生吧……  案例简介：本次课程介绍使用DH11温湿度传感器及PTC制冷片来制作一个简易冰箱。 技术要领：Sketchup设计制作冰箱的机械结构件；使用Overlord Pro 3D打印机打印结构件，并正确安装；使用PTC制冷片实现简易冰箱制冷。 作品展示：    工具器材： 工具：Overlordpro 3D打印机、 焊笔、焊丝、锉刀、螺丝刀等 材料：PLA（红、灰）、PTC制冷片、12V开关电源、杜邦线、DH11温湿度传感器、I2C LCD1602液晶模块、bluno romeo、光耦继电器。 结构建模： 本作品的结构模型共有以下几部分构成：箱体（左右两部分）、温度数显及主控盒。（本次作品结构件建模过程省略）。 箱体：  箱体模型  冰箱箱体打印件 温度数显及主控盒 ：  温度数显模型  温度数显打印件 程序原理： 当温度传感器检测到箱体温度大于18度时，开启PTC制冷片制冷，否则关闭。 电路图：  组件安装：     改进与不足： 1.冰箱有点小，每次只能放一瓶可乐。 2.冰箱内温度传感器的电气隔离做的不好。 3.电源接线杂乱。 *原创项目，未经允许谢绝转载！ |
-
-
737 Bytes, 阅读权限: 10, 下载次数: 24
售价: 15 创造力 [记录]
代码
