用2,153个电子元件做一个纯逻辑电路的时钟
2016-05-131.7万
AI 快速预览详细

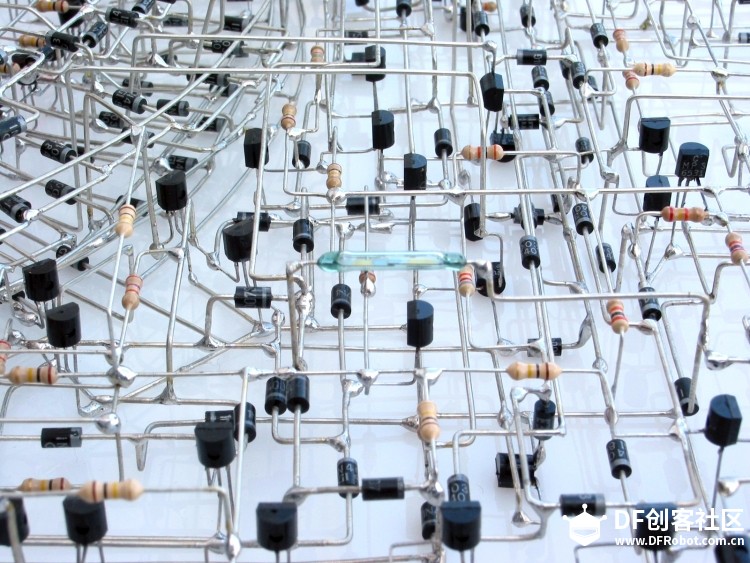

本文介绍了一个使用2,153个电子元件制作的纯逻辑电路时钟项目。该项目不使用单片机或数字逻辑器件，而是通过LED展示二进制数据，揭示集成电路内部的工作原理。作者使用60Hz交流电分频产生1Hz时钟信号，并通过干簧管进行时间调节。该项目展示了数字逻辑和手工焊接的魅力，适合对这些领域感兴趣的创客。
我们想做一些小玩意自嗨，一定少不了这两样东西：

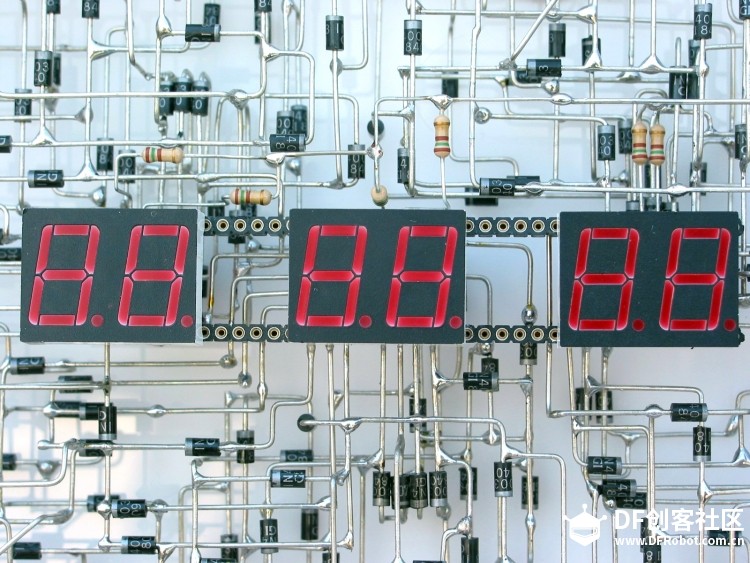

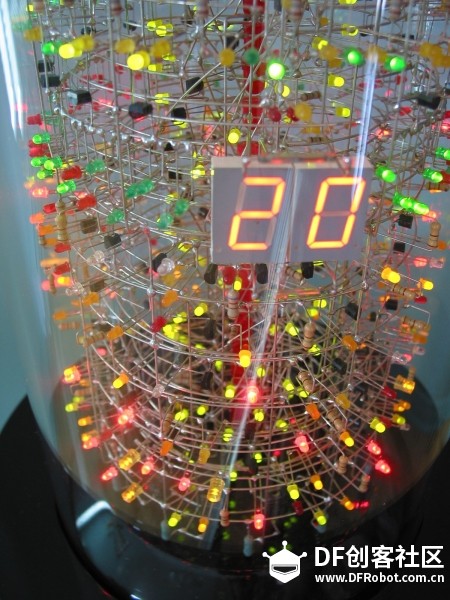

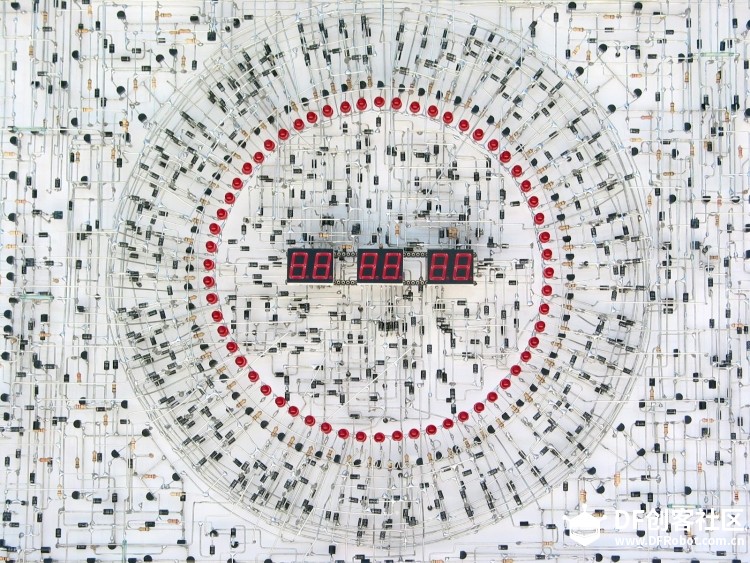

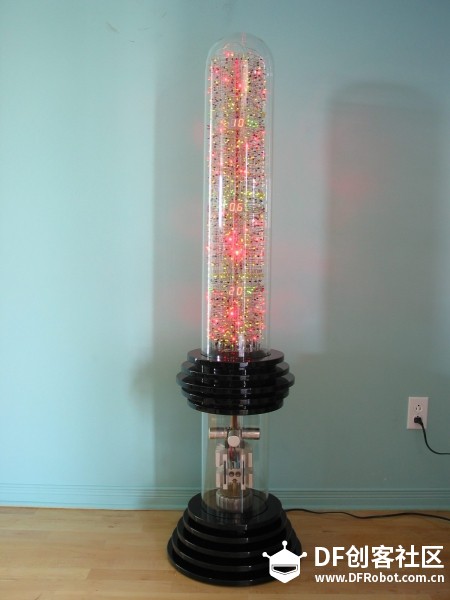

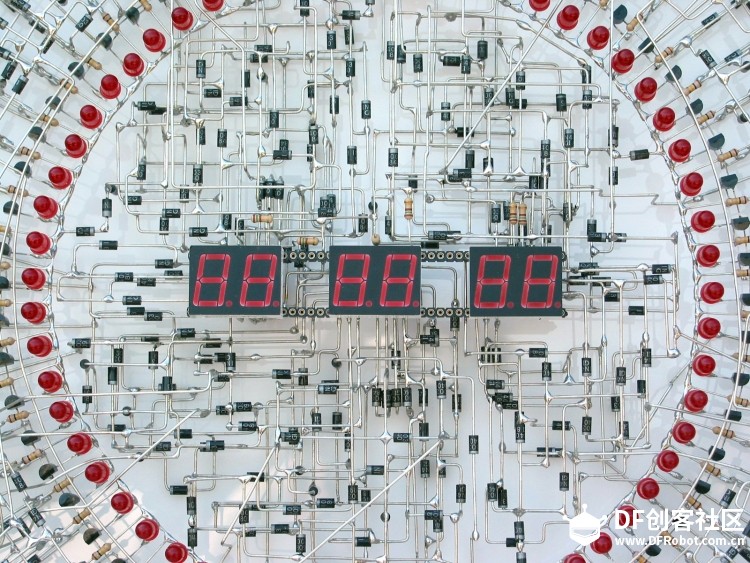

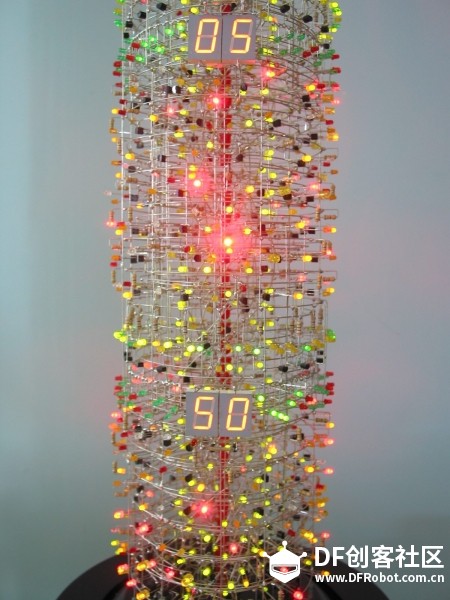

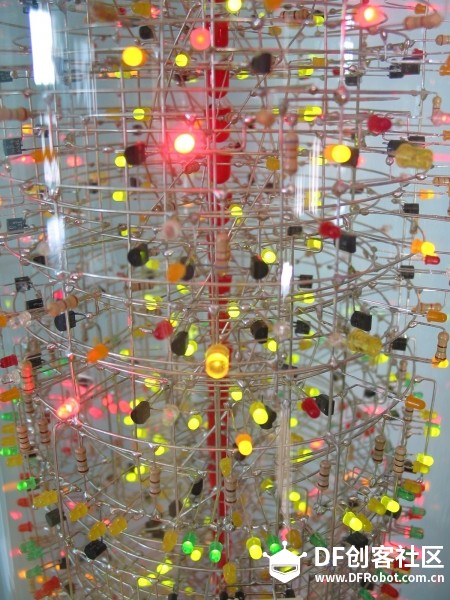

是吧  比如说，要让你做个简易的小时钟，你会怎么做？ Arduino+RTC芯片+数码管？ 好吧，LZ也是 LZ在Makezine上看到一位大神：Gislain Benoit，他的作品真的是叫人长跪不起 请戴上护目镜，不要被亮瞎了  这密密麻麻的是啥玩意  是个电子钟啊.....不过这规模......   据介绍，这个作品使用了1,415个LED，一共2,153个电子元件，没有使用数字逻辑器件，更没有使用单片机。 作者用LED代替普通的二极管（LED也是一种二极管）。这样当电流流过时，LED会发光。 这样，时钟系统中所有的二进制数据都会通过LED的发光与熄灭展现出来，非常壮观。 这个原理与原始的晶体管计算机有些相似。 我们经常听说，某某芯片中，集成了几千、几万个晶体管。 多亏人类发明生产芯片的工艺，这种器件才能广泛使用，我们才有Arduino之类的东西可以玩。 现代的计算机将大量的元件封装在集成电路中，我们无法看到它的工作过程。 而这个作品，可以说将集成电路内部的二极管、三极管，用一个个分立元件搭出来了。 透过透明的外壳，可以让你看到集成电路的内部，到底正发生着什么。 而我想说，真的佩服这位大神，能搞清楚如此多的数字逻辑之间的关系。 而且。。。作者的耐心、焊工，真是令人羡慕。这可是纯手工打造的啊~PCB都没有 还不过瘾？你再看看Gislain Benoit的另一个作品，同样是纯手工。密集恐惧症可以绕道了。      看到这里，一些小伙伴要提问了：
感兴趣的同学们可以看看作者的网站 http://techno-logic-art.com/index.htm |
