中年技术宅修手电钻
2016-05-231.3万
精华项目
AI 快速预览详细
本文详细介绍了中年技术宅修复WORX 24.5版 6头电动螺丝批的过程。通过拆解和电路板分析，找到了正确的充电模式和电池状态。最终发现该螺丝批可以使用USB充电，输入电压范围为3.5~12V，工作电压为4.45~6.45V。通过合适的DC插头接上USB头，成功解决了充电问题。
|

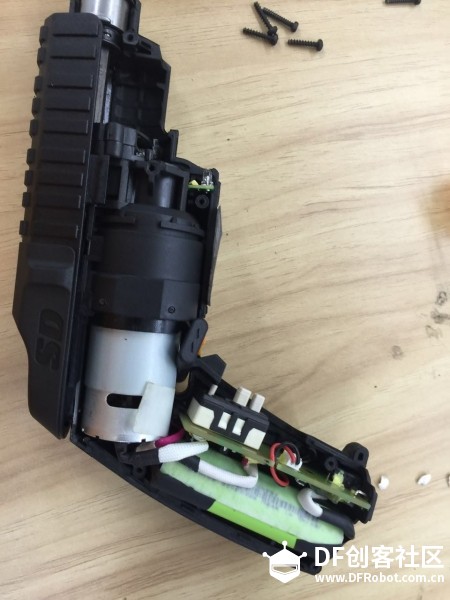

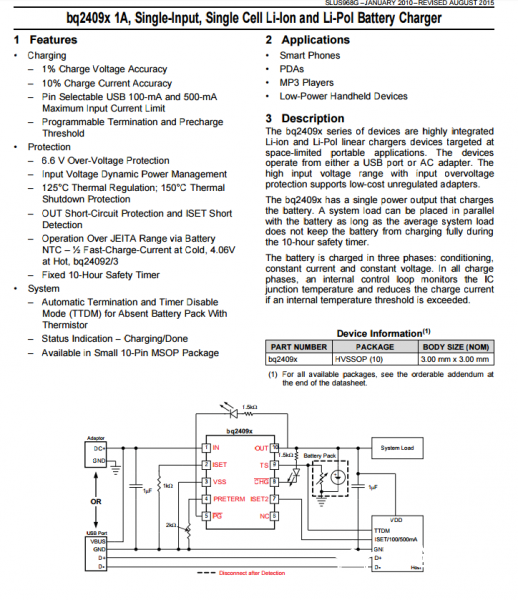

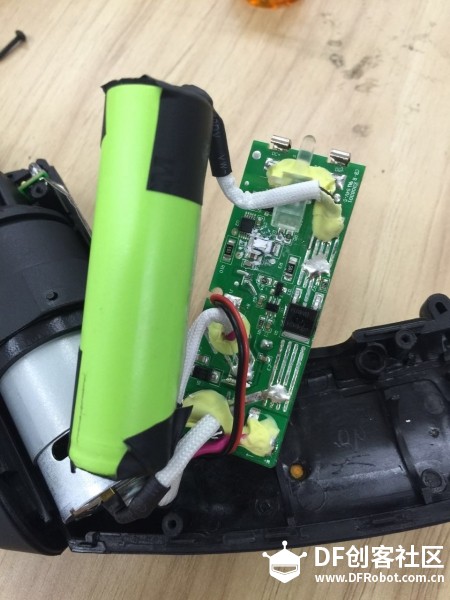

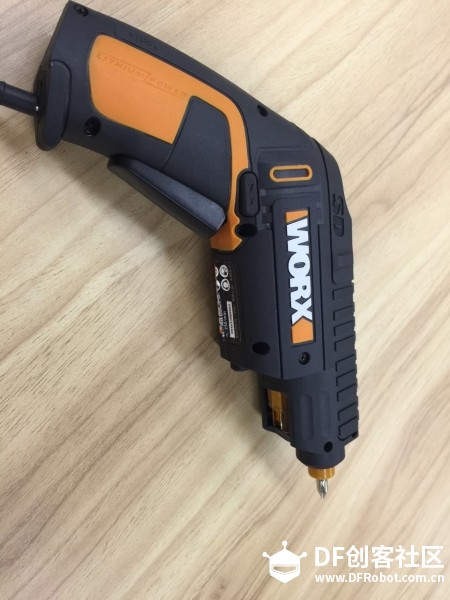

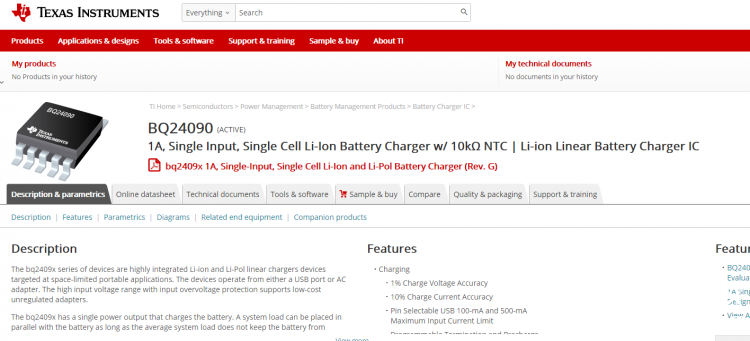

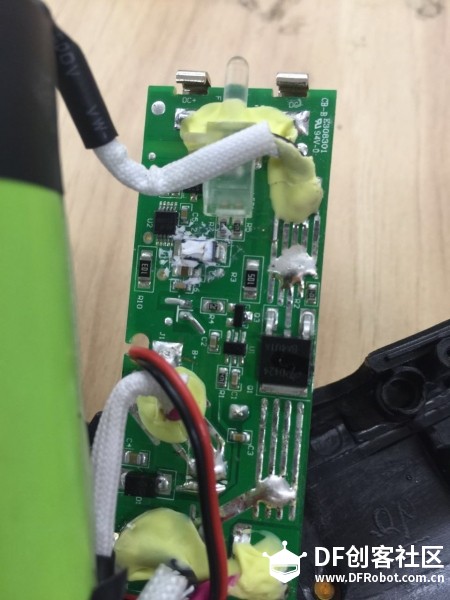

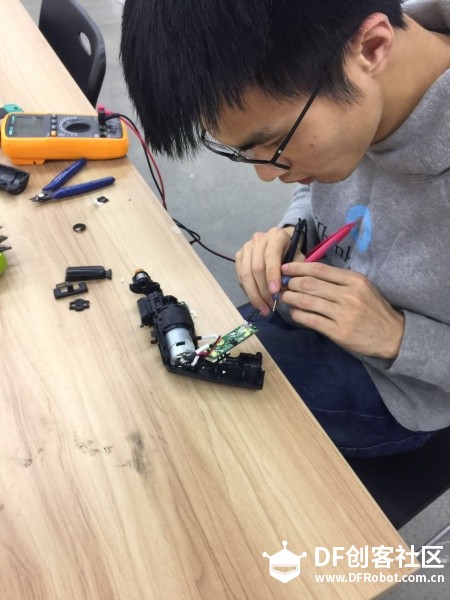

修理对象：WORX 24.5版 6头 电动螺丝批  这把螺丝批是15年6月份见到米立方的缪总在用，试了一下发现确实好用（其实是能装逼），就买了。 然而买回来后，2周内就弄丢了充电器，也曾经上某宝买过充电器配件，也用不了，所以电钻的电用完后基本就是放架子上吃灰。 修理目的： 1 找清楚它的充电模式（几V充电，充电口正负怎么分） 2 电池是否因为长期没电损坏。如果坏了要换一个。 修理过程： 1 拆！  拧掉外壳上的全部螺丝，没螺丝的外壳基本都是卡扣，找对的角度翘一下都能拿下来，（基本就是电动工具的通用拆机办法）。 2 找到电路板，电路分析  电路板很好认的，上面一堆元件的那个就是。 良心厂家的电路板上一般都有写字（丝印，一般是白色），提示哪个接口是干啥的   电路板上方写了DC+ 和DC- ，只要是技术宅都懂那就是充电的正和负。 而孙老师作为中年技术宅，自然功力深厚，一般电路板的套路都懂的。 1 右侧那个黑方块（就是芯片），特别大，旁边的电路板也刷了锡，这肯定是功率元件（电流很大，功能很少的元件）。芯片两段刷了锡的导线直接通向电池，那肯定是电池相关的没跑了。电池相关需要芯片的，就只有BMS（电池管理系统），那就不用看了，肯定是电池保护的。 2 左侧有另一个芯片，不知道干啥，但是上面的标号还在。两个中年技术宅都老眼昏花了，还好有小伙伴捐的放大镜。  3 小芯片的编号是24090, 不知道是哪个公司的，首先去”alldatasheet.com“ 搜芯片资料，无果。 4 然后科学上网搜索 24090+battery， 发现是颗TI的充电芯片（孙老师：良心产品啊。我：废话，400块的电动螺丝批）  这只是芯片介绍。看芯片必须看datasheet（芯片手册）才懂啥是啥。  芯片手册第一页一般会说下芯片的主要参数，和常见芯片外围电路设计（主要是帮助选型的工程师快速了解芯片）。  刚才从电路板上看到DC+ 和 DC-后已经明白如何接电，但是接多少V的电刚才是不知道的。 通过芯片手册表8.3 头几行看到 IN VOLTAGE RANGE = 3.5~12V （输入电压范围从3.5~12V DC 都可以） IN OPERATING VOLTAG RANGE, RESTRICTED BY Vdpm and Vovp = 4.45 ~6.45 V （工作电压4.45 ~6.45V ） 两个参数结合一起，中年技术宅发现这货用USB充电就行啊。手边也没有5V的DC电源。 于是找了一个合适的DC插头，剪下来，接上了USB头，变成了这样：   弄完后往回装。然后拿充电宝就能冲了。。。。。  这个过程，孙老师也就花了1个小时多一点（中间包含给老妈打电话，给老婆打电话等等），但是写出来（还是非常苍白的流水账）就花了我差不多4个小时（当然中间也走开做了其他的事。） @孙老师 我好亏啊 |
