本课程面向中学生，旨在通过使用SketchUp设计3D模型并结合Arduino控制4*4薄膜键盘和9克舵机，实现简易门的制作。课程内容包括3D建模、电路连接及代码编写。通过本课程，学生可以掌握3D建模与编程技能，提升实践能力。

http://www.tudou.com/programs/view/3sp90b8gr2s

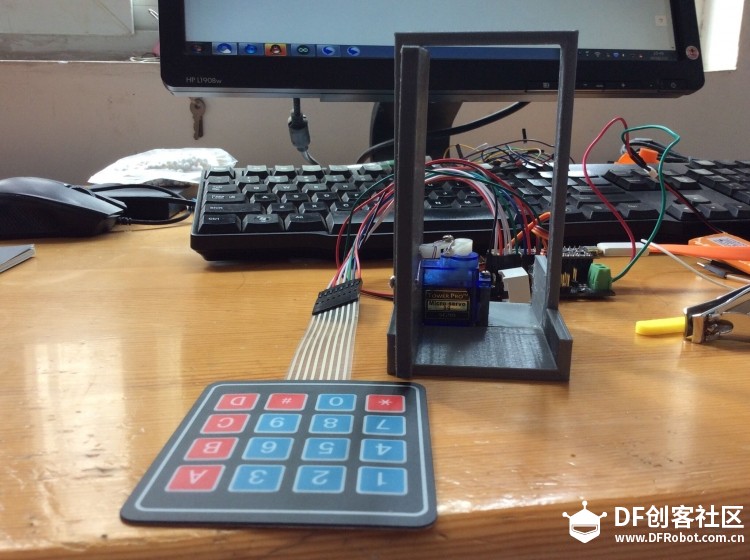

3D+Arduino课程（面向中学生）——”门“图3

3D+Arduino课程（面向中学生）——”门“图1

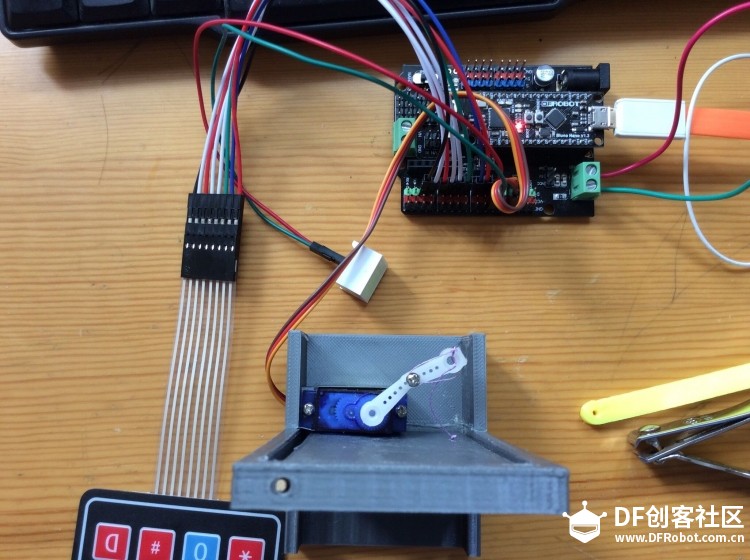

3D+Arduino课程（面向中学生）——”门“图2

学习目标：
   1.使用SketchUp设计制作简易门的3D模型结构。
   2.学习使用4*4薄膜键盘控制舵机事件。
器材：
   9克舵机
   4*4 薄膜数字键盘
   Arduino NANO
   Arduino NANO IO 拓展板
   3.7V 电池
   公母头杜邦线

3D建模：
建模过程不再详细介绍，本次模型包括三个部分：门板、门框、转动机构。
门板建模：

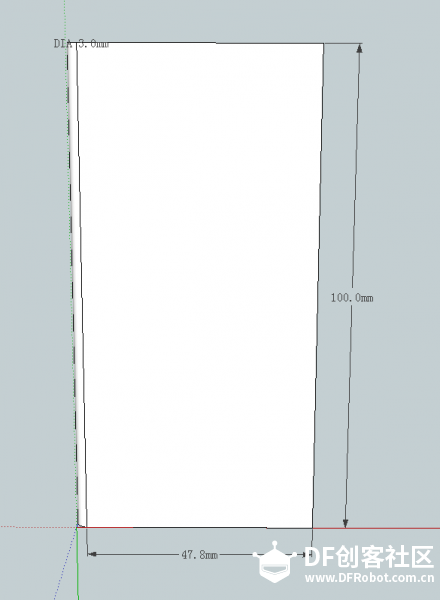

3D+Arduino课程（面向中学生）——”门“图4

3D+Arduino课程（面向中学生）——”门“图5

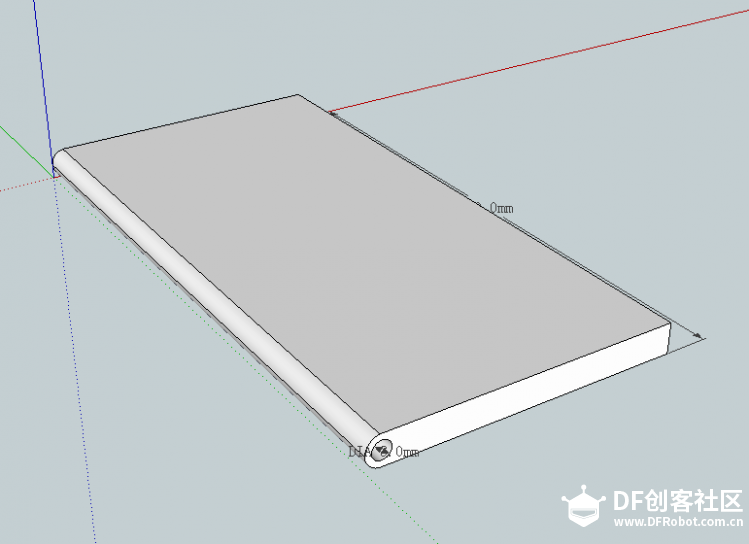

3D+Arduino课程（面向中学生）——”门“图6

门框建模：

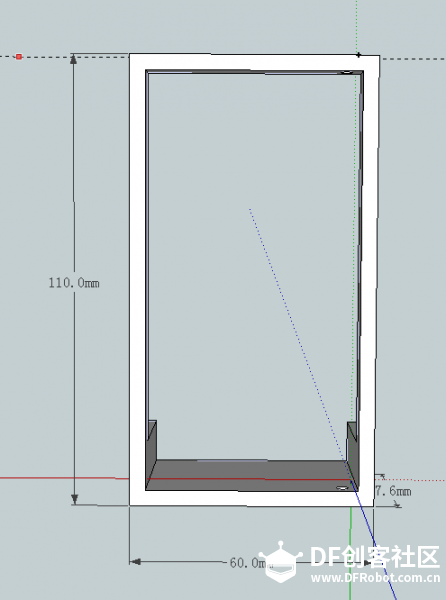

3D+Arduino课程（面向中学生）——”门“图7

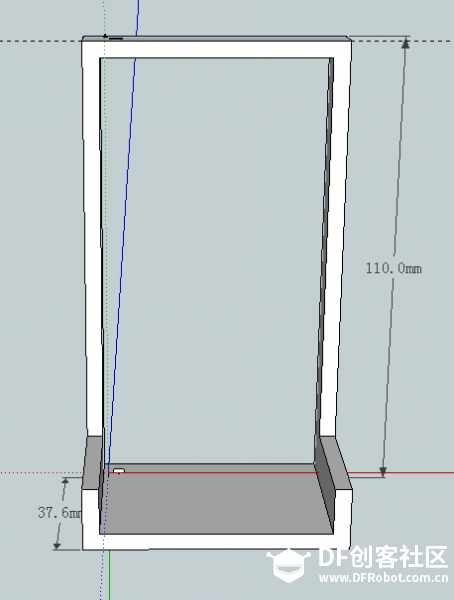

3D+Arduino课程（面向中学生）——”门“图8

转动机构建模：

3D+Arduino课程（面向中学生）——”门“图9

打印并按下图方式安装打印件及舵机。

3D+Arduino课程（面向中学生）——”门“图12

3D+Arduino课程（面向中学生）——”门“图13

电路连接

3D+Arduino课程（面向中学生）——”门“图11

舵机接数字口12。

代码编写

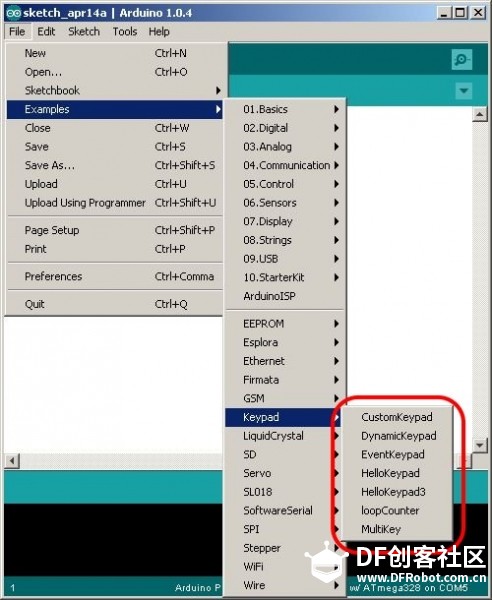

这里使用了Arduino Keypad库，将下载了的文件（keypad.zip）解压至Arduino软件的libraries文件夹，打开Arduino软件，选择File>Examples>Keypad，将会看见以下画面，表示Arduino Keypad键盘库安装成功。

3D+Arduino课程（面向中学生）——”门“图10

代码见附件：

中学生, 课程

18.54 KB, 下载次数: 4

售价: 5 创造力 [记录]

Keypad库

EventKeypad.rar

1.45 KB, 下载次数: 5

售价: 5 创造力 [记录]

代码
