【王大师出品】2代电动跟踪延时摄影滑轨

这个帖子我不做过多的讲解了，因为很多零件跟一代的功能差不多，我着重讲一下增加的跟踪功能、电控还有这一版的缺点简单说明一下，意思就是还会有第三版

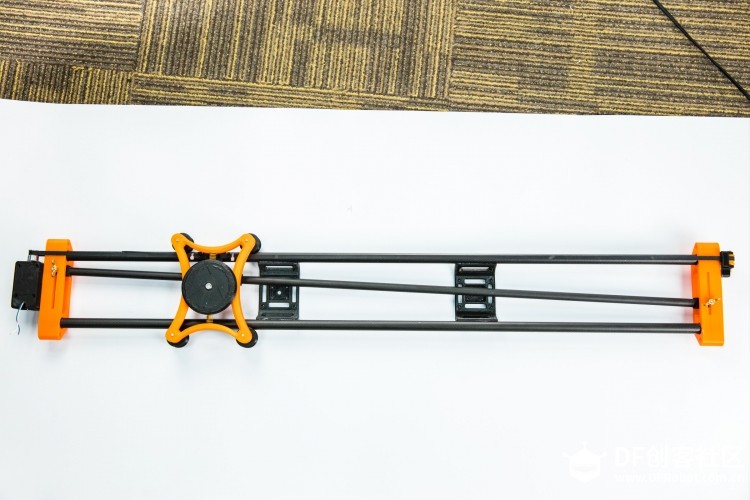

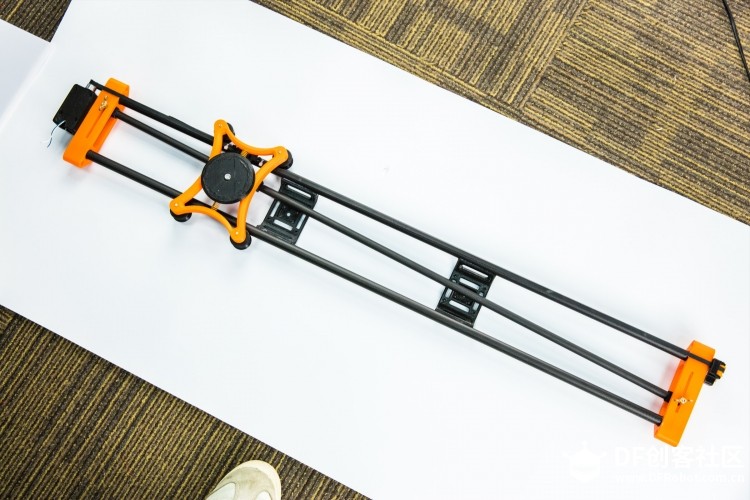

先上图，看了图才有兴趣看我的帖子，这点我很明白！！~~~

另外补充一下，文件我已经上传到网上了，想DIY一个的话，自己去网上下载下~~~链接：https://www.thingiverse.com/thing:1767771

电机是用的DFRobot的介个：https://www.dfrobot.com.cn/goods-1273.html，

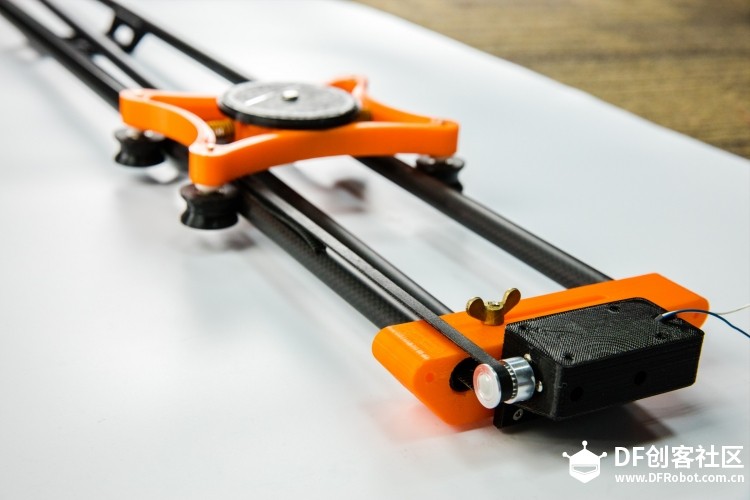

跟踪移动平台

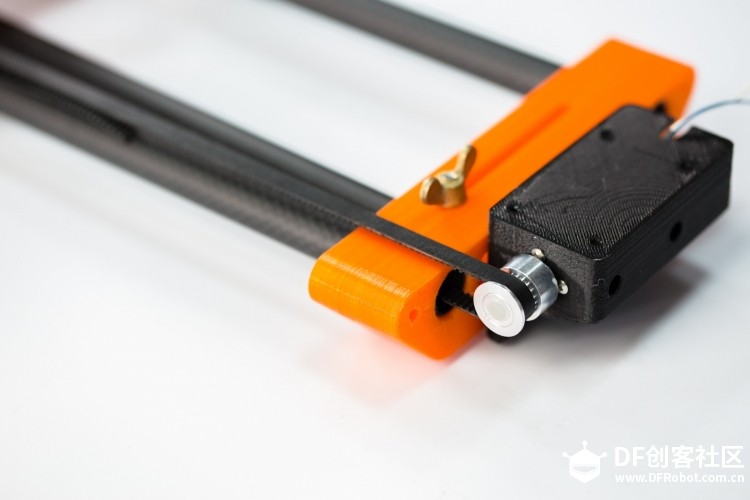

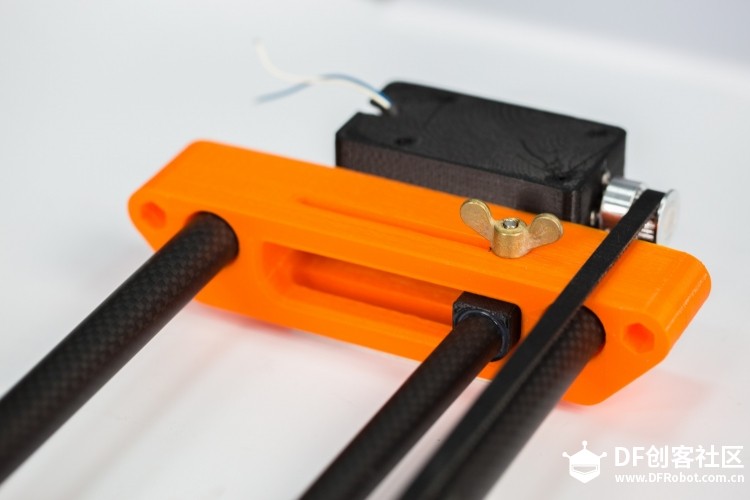

GT2-2mm的同步带和同步轮，上面的蝴蝶螺母是用来调节跟踪轨道的角度的，简单来说调节方法是把平台移动到初始点，然后调节这个螺母到一定的位置，直到相机镜头对准被拍物体，然后旋紧螺母；按照这个方式再调节在另一端的螺母，这样相机在整个行程当中就可以始终对准被拍物体平移并且旋转。

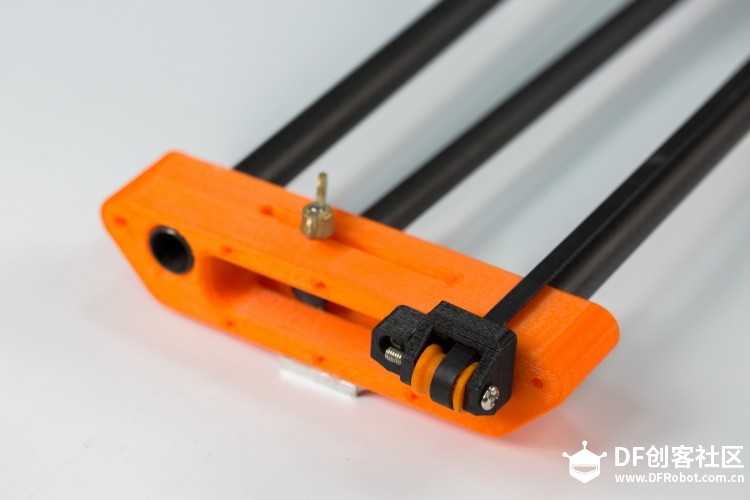

惰轮

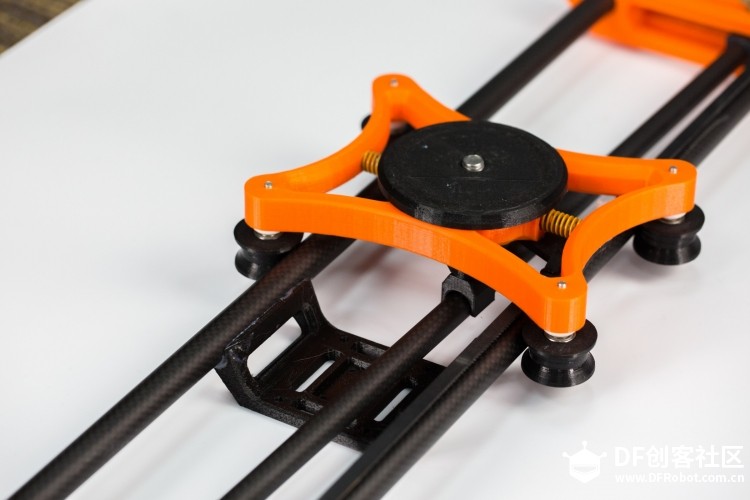

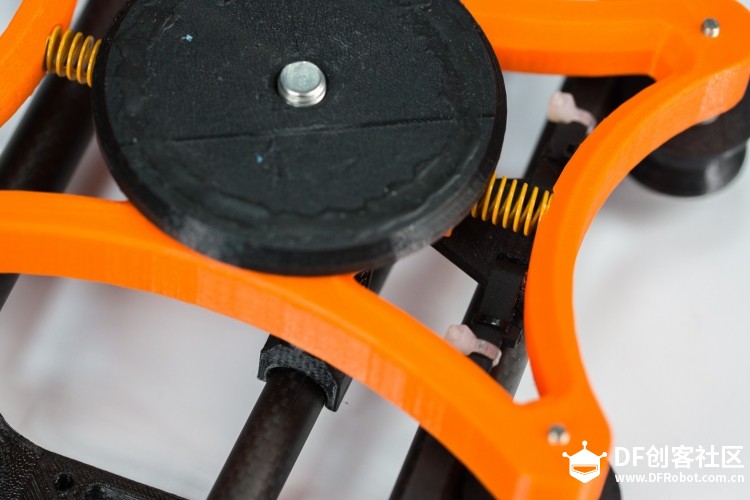

上面圆形的黑色旋转平台，固定相机球台。

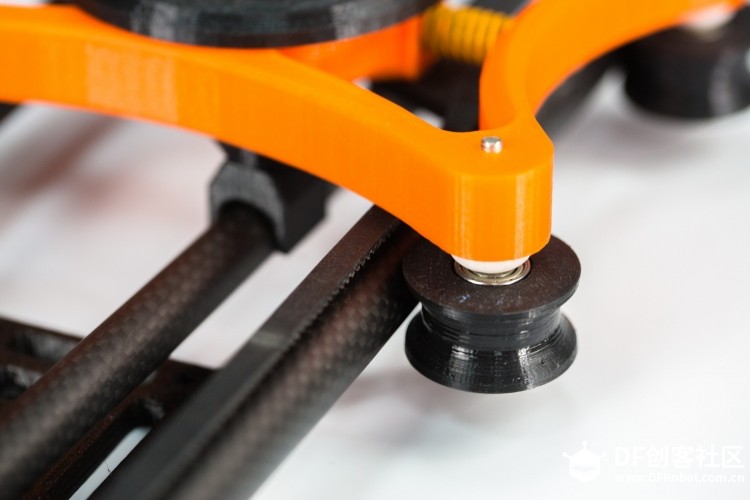

这个滑轮对我来说始终是个痛，因为打印精度不够，平移的时候，始终会卡顿，这个零件一定是要车床车才行！！！下一版一定花点钱做几个出来~

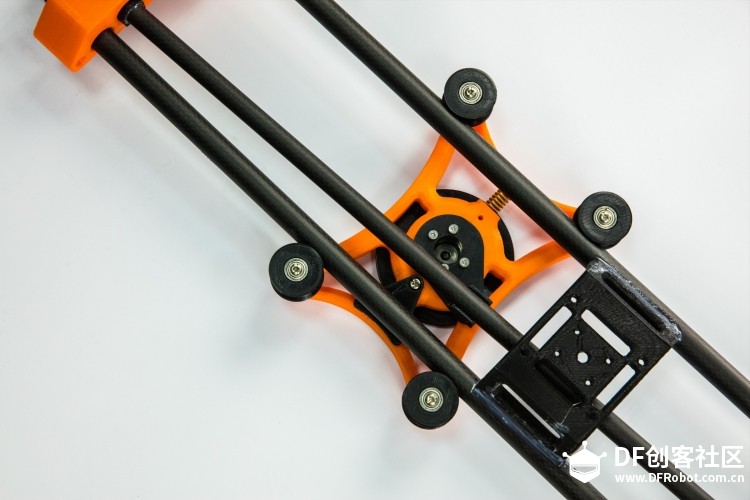

跟踪轨道特写，上面四颗螺丝固定的联动旋转臂是固定在正面的圆形旋转平台的，也就是它控制着跟踪滑轨旋转！
