本文介绍了如何使用DFRduino UNO R3、三洋增压迷你涡轮暴力风扇等组件，结合3D打印技术，自制一款美观实用的桌面制冷设备。项目包括详细的电路连接、风扇接线、灯带焊接以及外观设计。最终效果是实现办公室内的局部降温，让远离空调的办公人员也能享受凉爽。
|

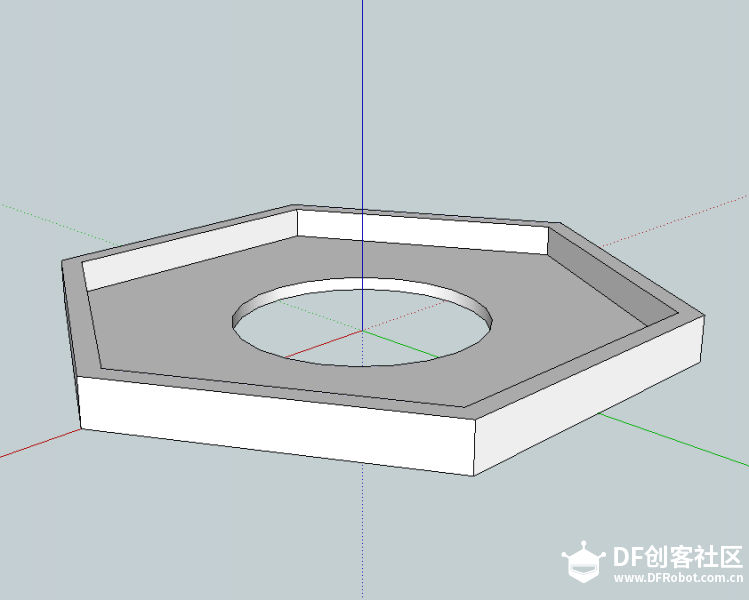

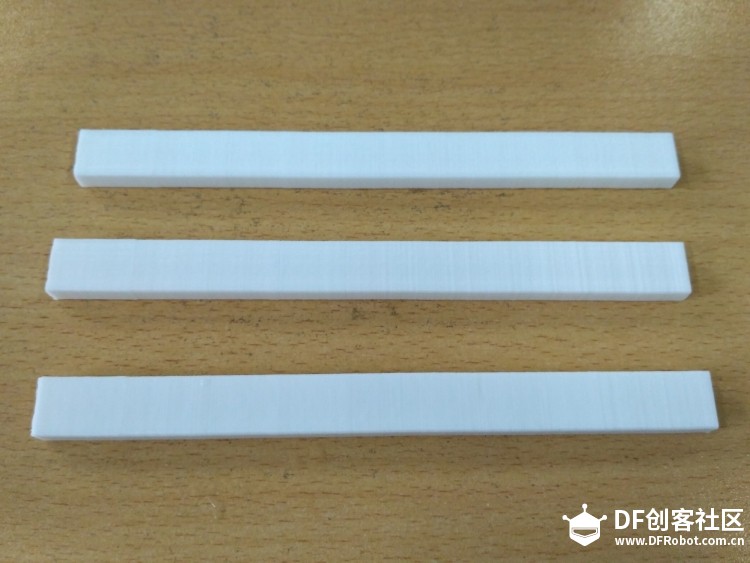

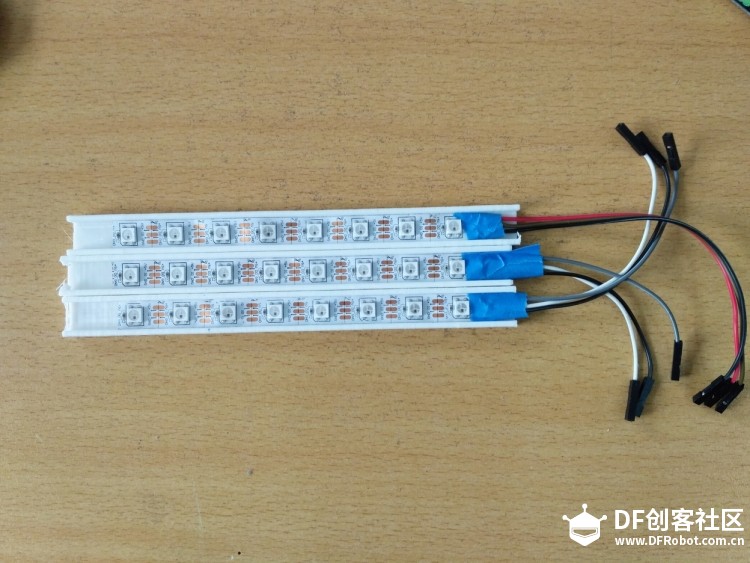

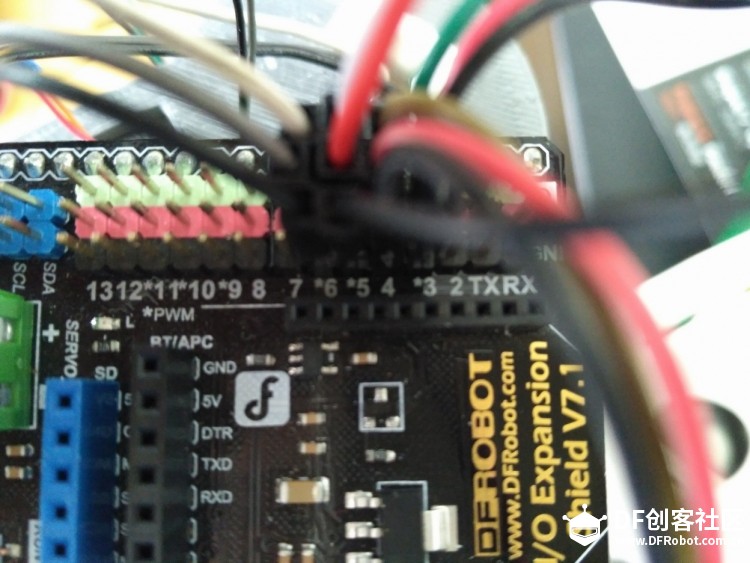

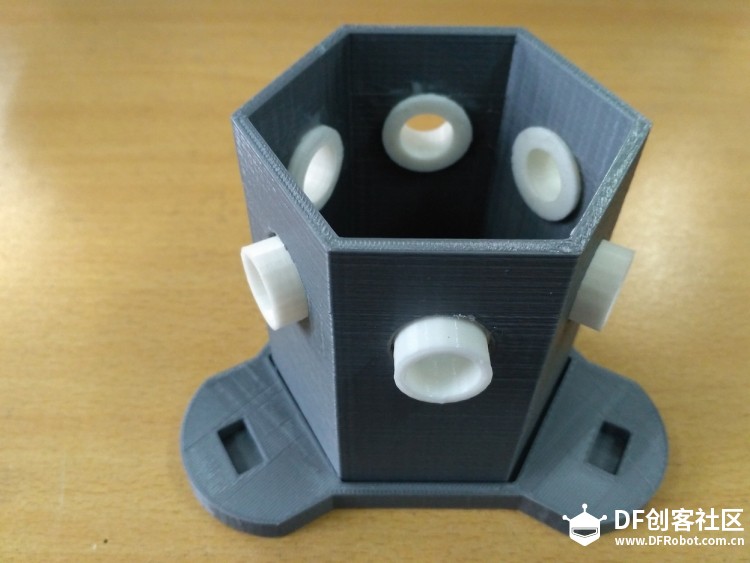

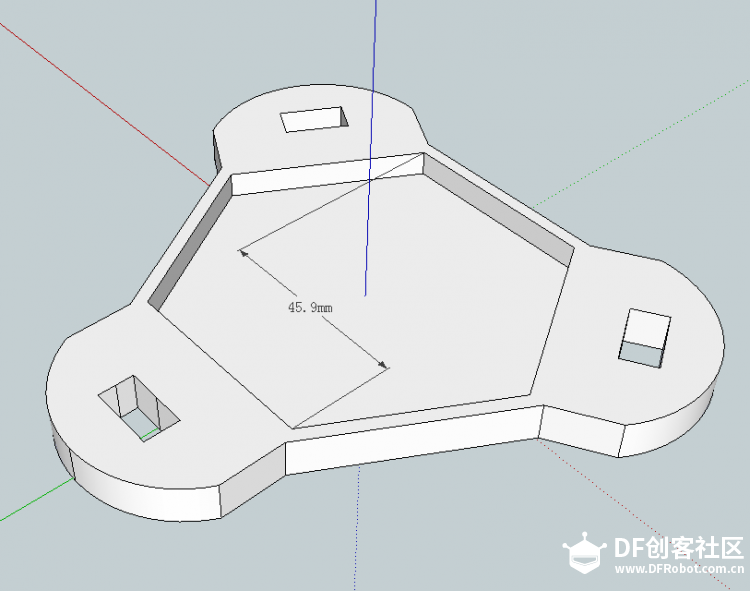

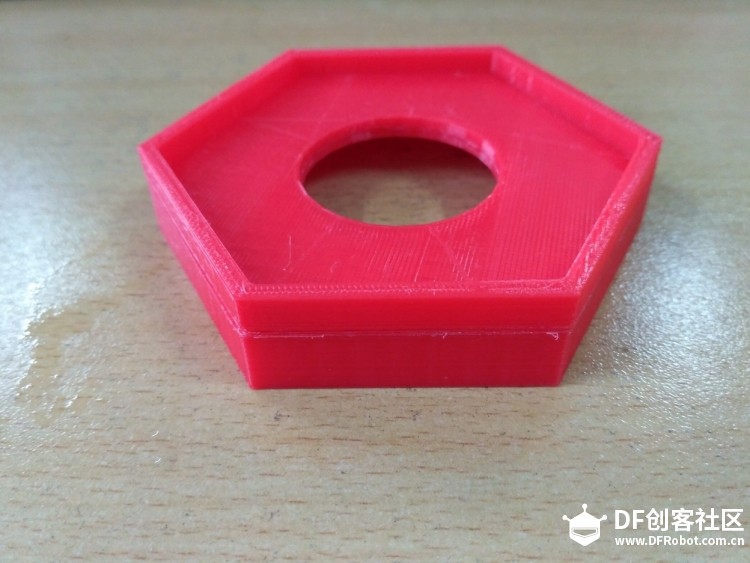

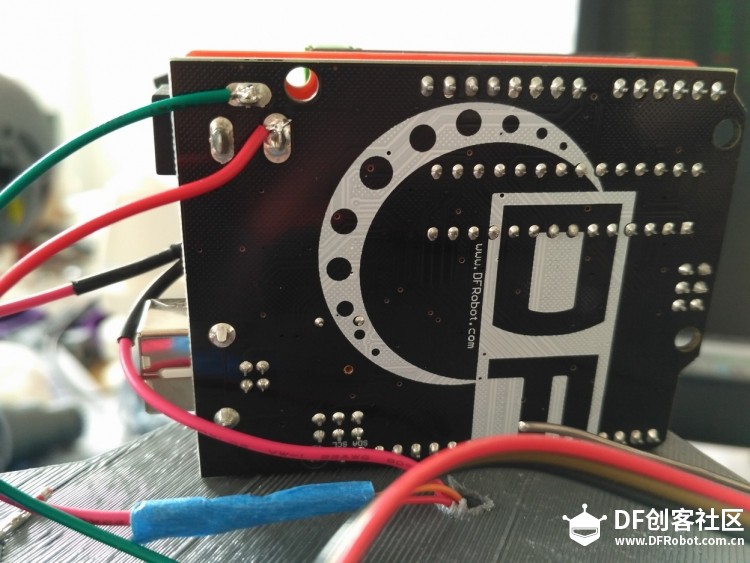

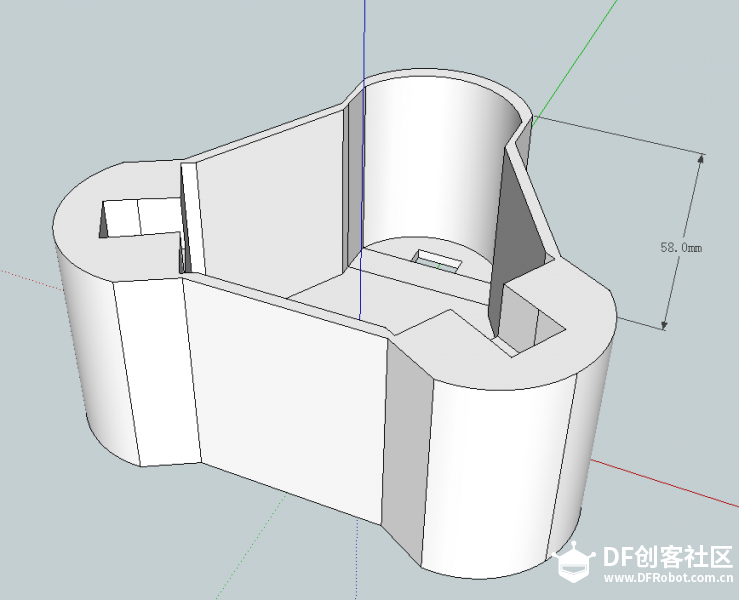

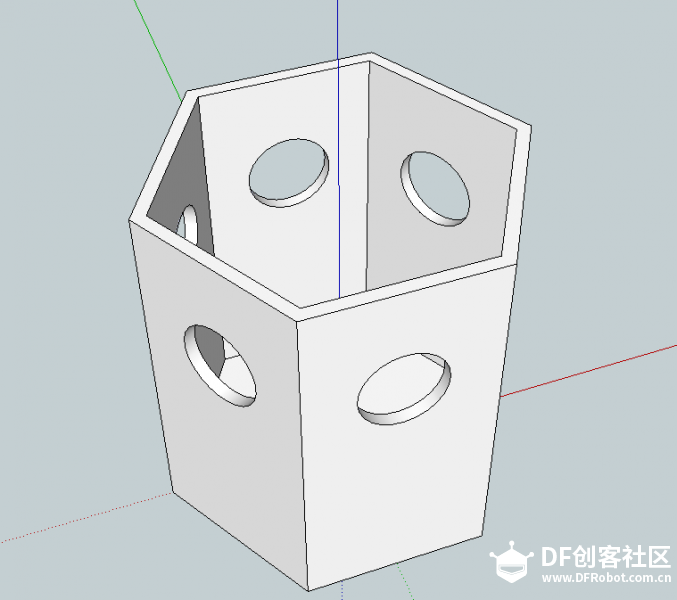

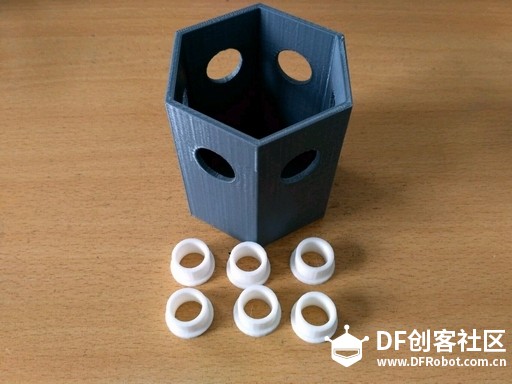

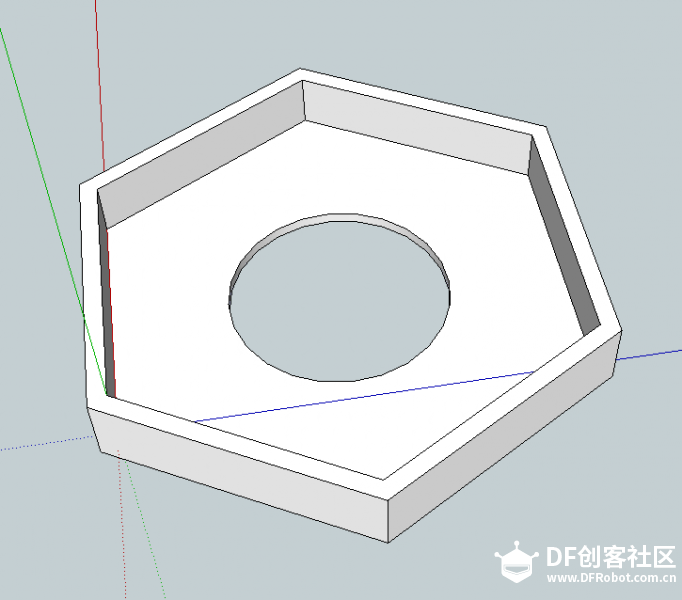

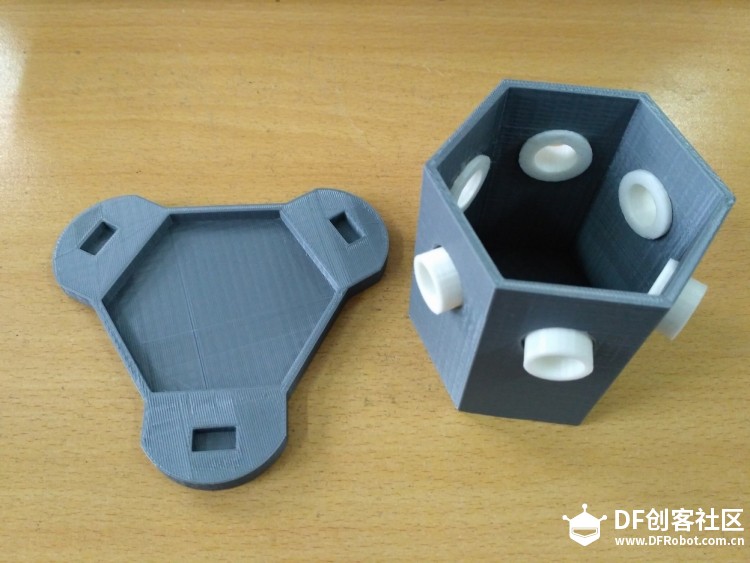

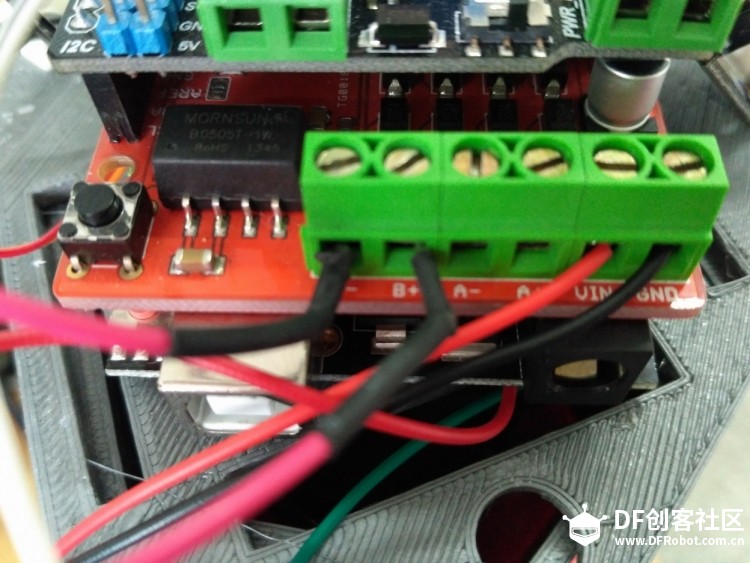

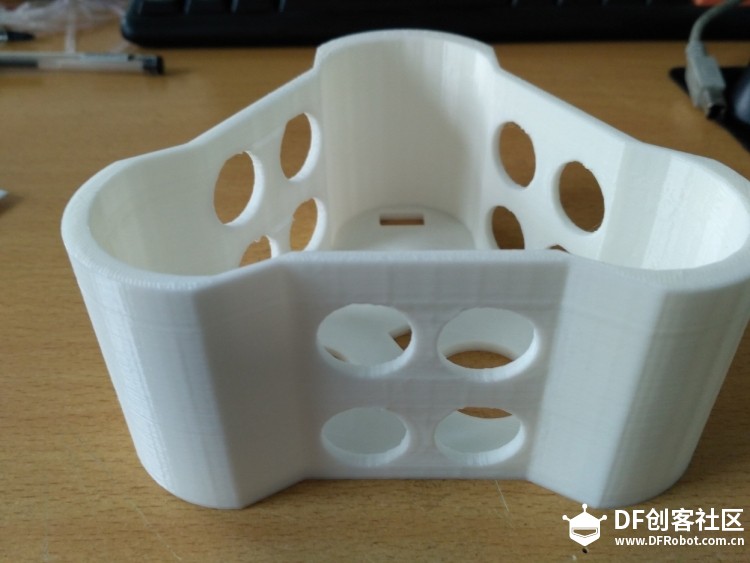

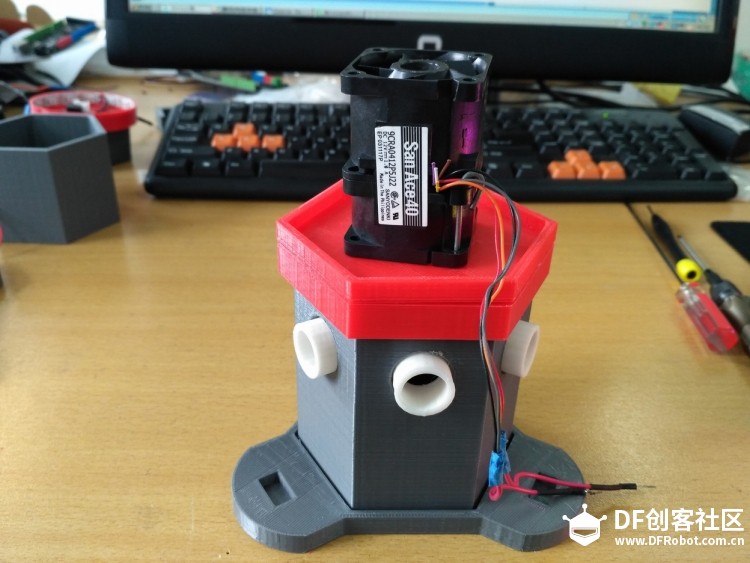

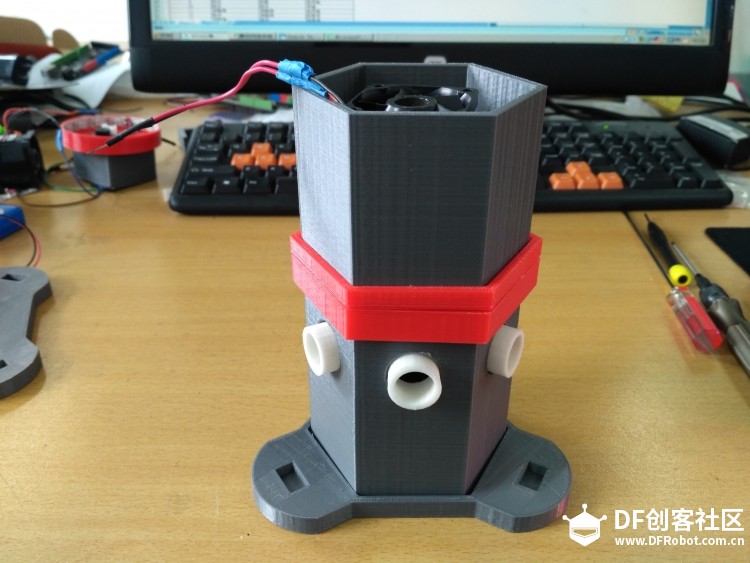

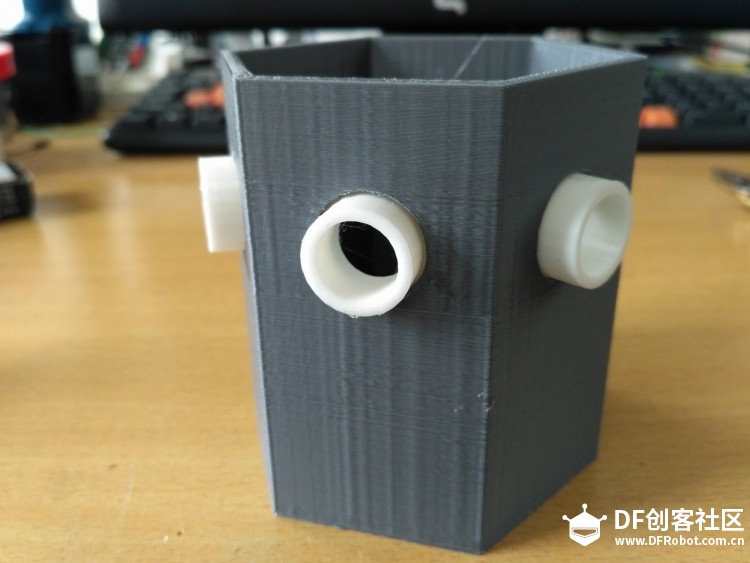

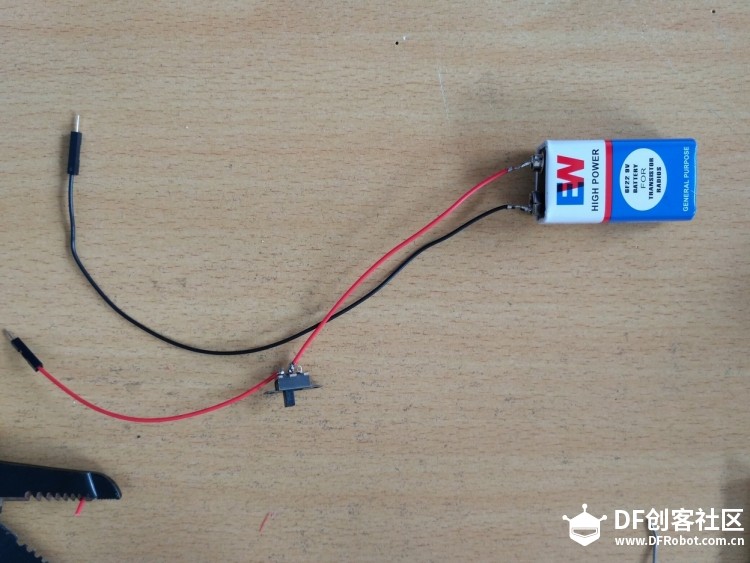

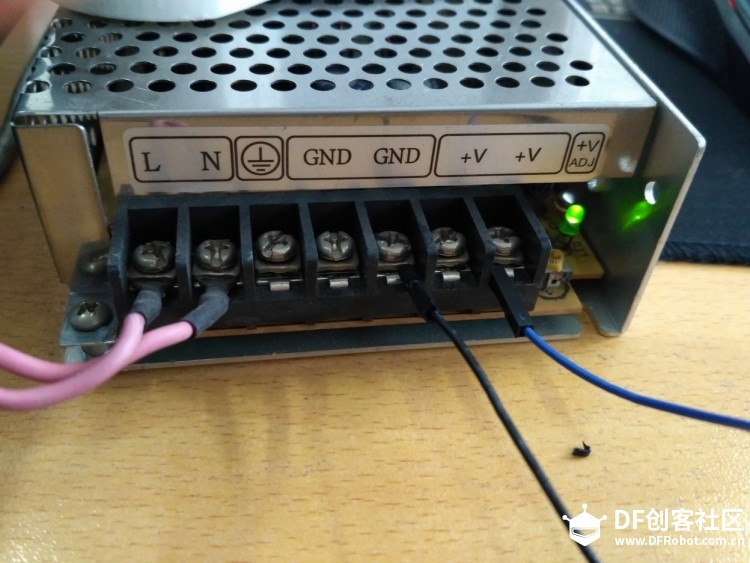

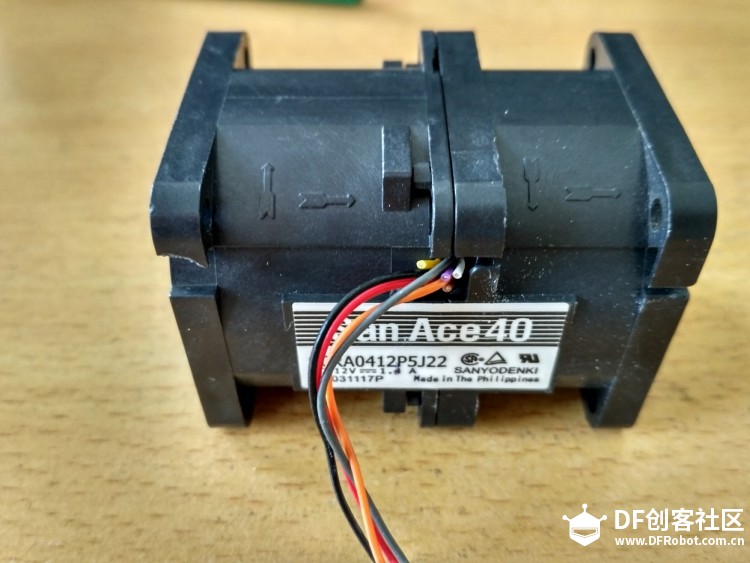

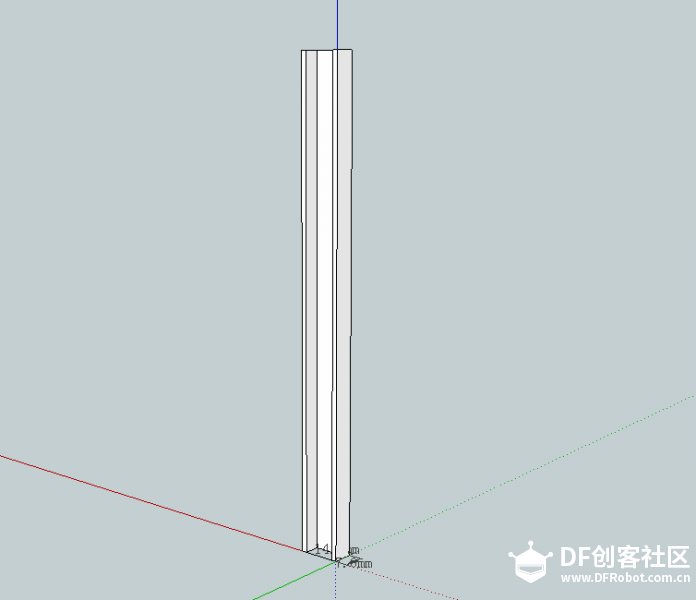

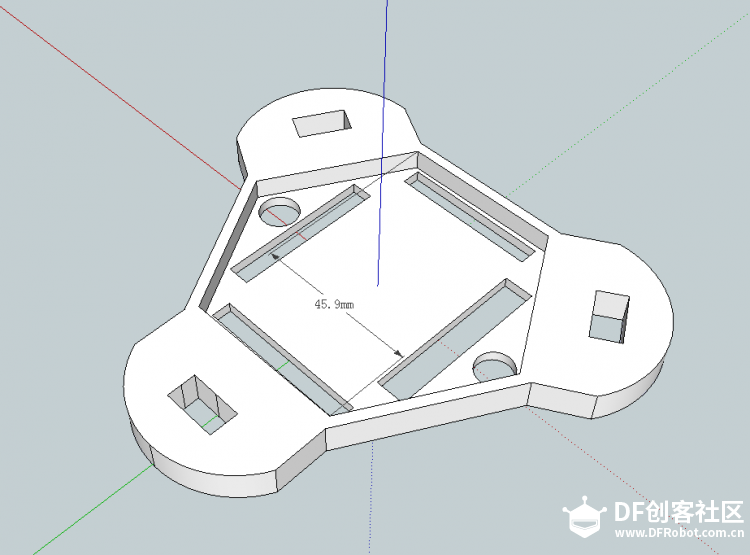

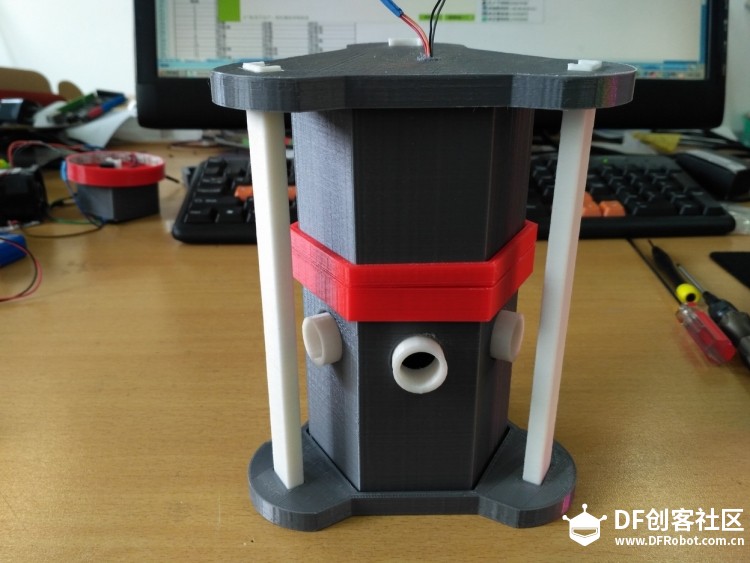

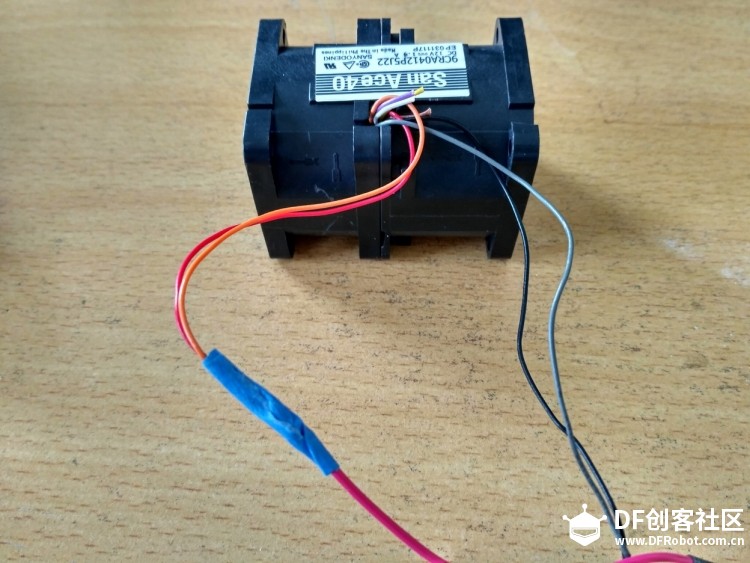

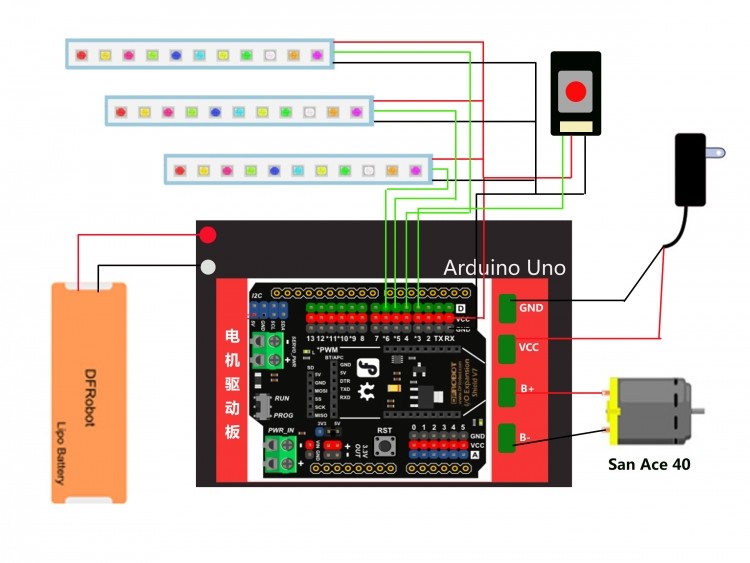

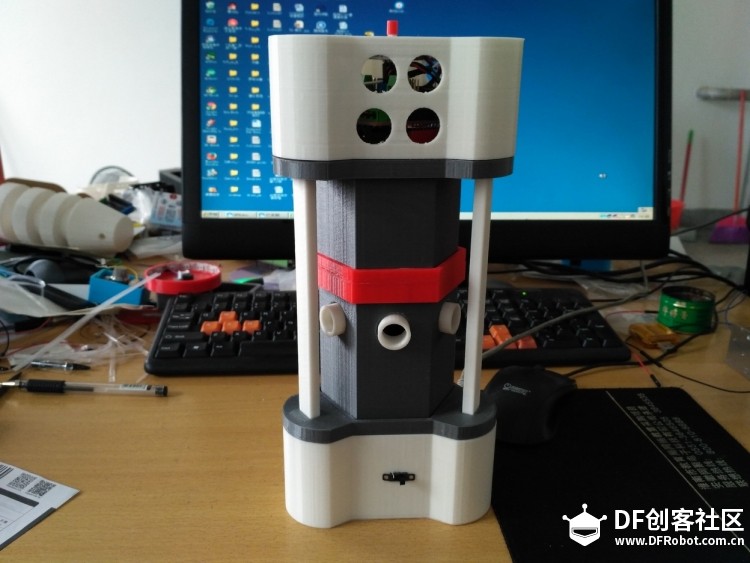

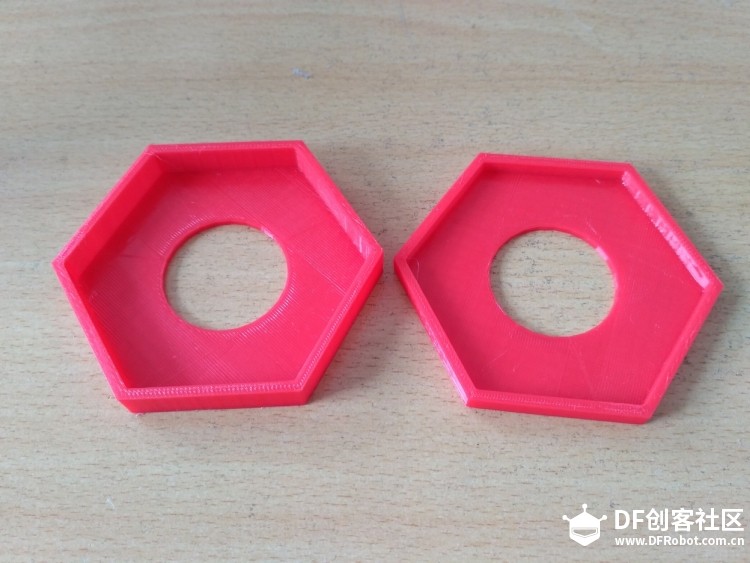

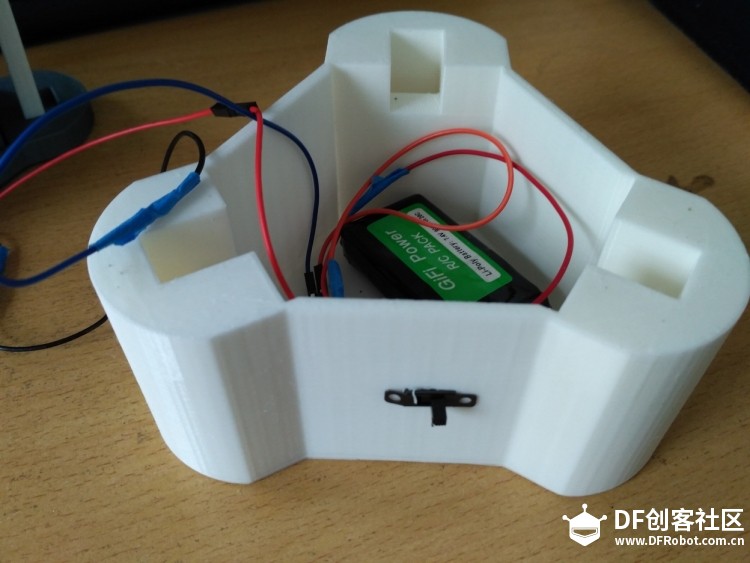

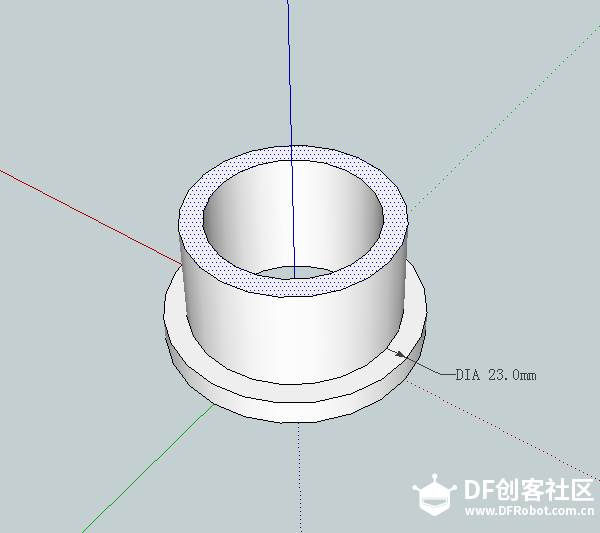

首先在开始介绍前感谢DF提供的套件！！！ 夏日炎炎，人们自然是都想离空调越近越好。但是对于一群做在大办公室的office worker，总有些人离的远，这时如果能有台桌面级的制冷神器，那是多么的美呀。嗯，今天就让我们自己DIY一款桌面级制冷工具吧。 作品展示：（稍后补上） http://www.tudou.com/programs/view/hkkaQyinjQI    图1 作品器材： DFRduino UNO R3 电机拓展板 IO 传感器扩展板 V7.1 三洋增压迷你涡轮暴力风扇 炫彩 WS2812 LED灯带 3米 自锁按钮模块 拨动开关2档3脚 SS-12F15G5 12V开关电源 9V电池 杜邦线若干 3D打印机（Overlord pro） PLA 灰色、红色、白色 工作原理： 很简单，就是用风扇对着冰块吹，让凉风向桌面四周扩散。当然为了美观，我们给它加个三根灯柱来渲染它的效果。 电路连接： 由于电机拓展板外部供电与主控板供电必须是隔离，因此主控板的供电使用9V的电池供电，而外部供电通过开关电源供电。 A．主控板供电开关，取出拨动开关，9V电池，红黑杜邦线若干，按下图所示方法焊接。红色杜邦线分别焊接在拨动开关的1,2脚上。  图2主控板供电及开关焊接 主控供电的红线和黑线通过延长焊接到主控板背面电源接口上如下图3所示。  图3 B.灯带焊接，取长度为36CM灯带，将其分为三段。注意焊接时请按照灯带箭头指示方向进行焊接。如下图4所示。  图4 C.风扇接线。由于风扇原来的接线是8根线，我们需要将8根线中的红、橙与黑、灰剥离分成两组作为风扇正极与负极。如图5  图5 并将焊接接头点绝缘材料隔离（建议使用黑色绝缘胶布）  图6 C.开关电源正、负极分别接在电机拓展板VCC与GND接线柱；风扇正极负极分别接在电机拓展板的B+、B-上。如图7、8所示  图7  图8 D.三根灯柱分别接在IO拓展板数字口4,5,6口，自锁开关模块接在IO拓展板数字口3上。如图9所示  图9 E．详细电路图10  图10 代码编写（见附件） 外观设计及安装： 底座：用于放置主控板供电电池与主控开关3D模型与实物照片如图11、图12。   冰槽及底托        连接件：      风道   上卡扣     顶盖  测试使用：（视频稍后更新）  |
